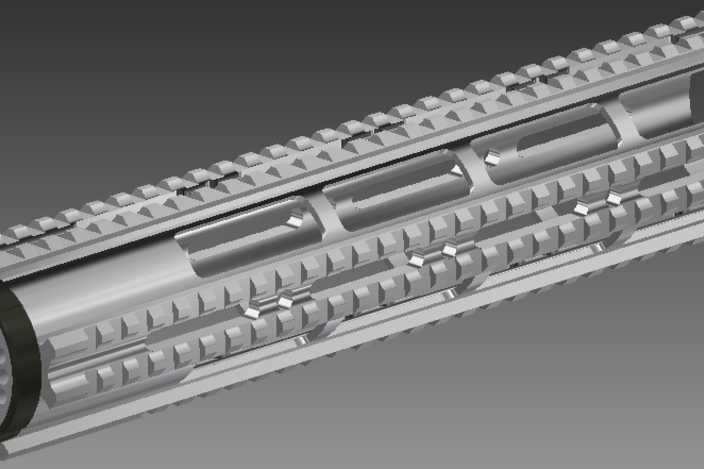

12英寸四轨AR15RIS护木结构设计

本作品为12英寸规格四导轨AR15RIS护木的三维参数化建模成果，建模过程严格遵循轻量战术配件的设计逻辑，以卡尺实测的0.002英寸精度公差为基准完成全尺寸还原，适配标准AR15系列步枪的上机匣安装接口。建模阶段首先完成护木主体的筒状基础曲面搭建，通过拉伸、切除、阵列等特征操作构建主体承载结构，针对护木外表面的四向皮卡汀尼导轨，采用等距齿形阵列的方式完成标准导轨齿的排布，确保每一段导轨的齿距、齿高均符合战术附件安装的通用尺寸规范，可兼容各类战术手电、瞄准镜、前握把等配件的加装需求。护木表面的防滑纹理采用浮点式凹凸结构设计，通过规律排布的菱形凸起与凹槽组合，在不额外增加护木整体重量的前提下，大幅提升握持时的摩擦力，避免潮湿或戴手套操作时出现打滑问题。材质渲染阶段采用航空级铝合金的金属质感参数，还原硬质阳极氧化处理后的哑光银灰表面效果，对导轨齿的棱边做微小倒角处理，既还原真实加工后的工艺特征，也避免尖锐棱边造成的使用剐蹭问题。内部结构设计上预留了浮动式安装的定位槽与固定孔位，确保护木安装后不与枪管产生接触，最大程度降低护木受力对射击精度的影响，同时在护木侧壁设计了多段减重凹槽，在保证结构强度的前提下有效降低配件整体重量，兼顾战术使用的便携性与结构可靠性。整个建模过程对每一处安装配合面都做了公差校验，确保各装配特征的尺寸匹配度，渲染阶段通过环境光遮蔽效果突出护木表面的纹理层次与结构细节，完整呈现该款战术护木的工业设计质感与实用功能属性。
