可旋转式机用台虎钳结构设计模型

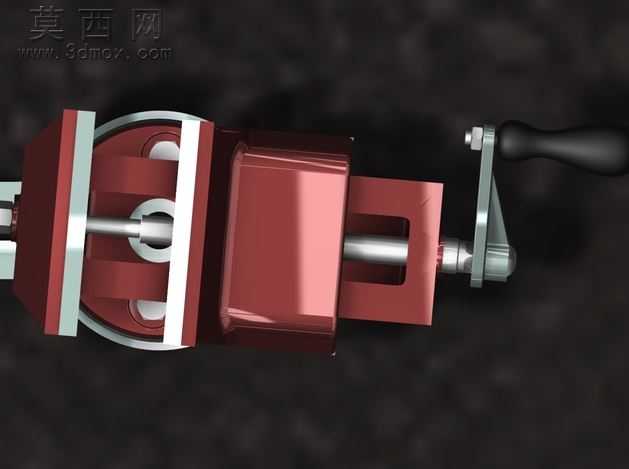

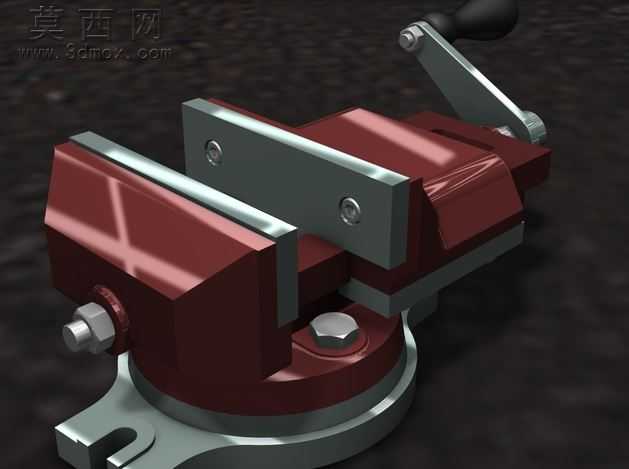

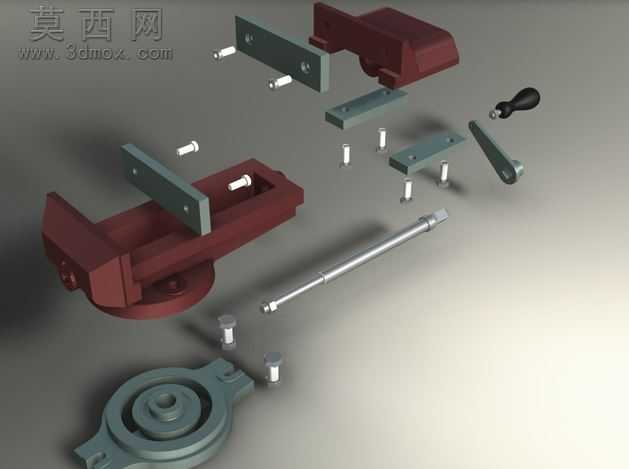

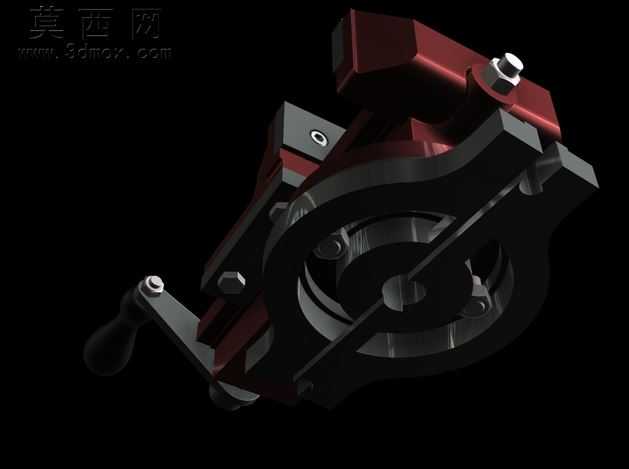

本模型为可旋转式机用台虎钳，是机加工场景中常用的工件夹持工装，整体采用三维建模软件完成全参数化设计，建模过程严格遵循机械加工工装的实际尺寸规范，对虎钳的每一处装配结构都做了精准还原。模型首先完成了底座部分的构建，旋转底座带有安装固定孔位，可通过螺栓将虎钳整体固定在机床工作台面上，底座内置旋转锁紧结构，可支持钳身整体在水平方向做角度调整，调整到位后通过侧边锁紧螺栓即可完成角度固定，满足不同角度的工件加工需求。钳身部分分为固定钳体与活动钳体，固定钳体与旋转底座刚性连接，活动钳体通过丝杠传动结构实现开合动作，建模时对丝杠的梯形螺纹结构、钳体与丝杠的配合螺母结构都做了细节还原，摇动手柄即可带动丝杠转动，驱动活动钳体沿导轨方向平稳移动，实现对工件的夹紧与松脱。钳口部分设计有可拆卸的齿形钳口板，通过内六角螺栓固定在钳体上，齿形结构可增大夹持摩擦力，避免加工过程中工件打滑，钳口板磨损后可单独拆卸更换，延长虎钳整体使用寿命。材质渲染方面，模型对不同部件做了差异化材质设置，钳身主体采用铸铁材质表现，还原了铸铁件厚重的金属质感与深红防锈漆面效果，丝杠、手柄、锁紧螺栓等传动与紧固件采用钢材材质，表现出金属加工件的亮面金属质感，底座安装面做了磨砂金属效果处理，区分不同功能部件的视觉表现。整体装配结构完整，各部件之间不存在干涉问题，活动部件的运动逻辑符合实际虎钳的工作原理，既可以作为机械设计教学的结构参考案例，也可用于机加工场景的工装布局演示，帮助设计人员直观理解旋转虎钳的工作原理与结构组成，为同类工装的改进设计提供可靠的三维参考依据。
