机用台虎钳精密三维结构模型

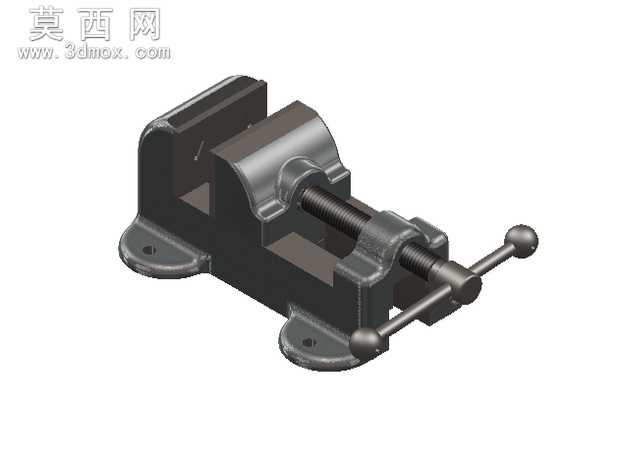

本模型为机用台虎钳的完整三维结构模型，建模过程严格遵循机械加工工装夹具的实际生产尺寸规范，完整还原了机虎钳的全部组成部件与装配关系。建模阶段从固定钳身的基础结构开始搭建，先完成带安装底座的固定钳身主体，预留出丝杠安装孔、活动钳身导轨槽、钳口安装位的精准结构，再依次构建活动钳身、传动丝杠、操作手柄、固定钳口板、活动钳口板、锁紧螺钉等全部独立零件，每个零件的尺寸公差、装配间隙都按照实际机加工虎钳的行业标准进行设定，保证各部件的装配逻辑完全符合真实产品的运动原理。材质与渲染阶段，针对不同部件的实际材质进行区分设置：固定钳身与活动钳身采用铸铁材质参数，还原铸铁件哑光深灰的金属质感与表面细微的铸造纹理；传动丝杠与操作手柄采用中碳钢材质，添加表面精磨后的金属反光效果，还原丝杠螺纹的精密加工质感；钳口板采用淬火合金钢材质，表面设置交叉防滑齿纹的细节纹理，还原钳口的高硬度耐磨特性；所有安装螺钉都添加发黑处理的表面质感，让整体模型的材质表现贴近真实工业产品的视觉效果。结构设计上完整复现机虎钳的工作原理：通过转动带双球头手柄的传动丝杠，带动活动钳身沿固定钳身的导轨做直线往复运动，实现钳口的开合动作，可完成对不同尺寸工件的夹持固定；底座设置两个带沉孔的安装耳，可通过螺栓将虎钳固定在机床工作台面，保证夹持作业时的结构稳定性；钳口板通过沉头螺钉分别固定在固定钳身与活动钳身上，磨损后可单独拆卸更换，符合实际工装的维护需求。建模过程中对所有活动部件都添加了符合机械原理的运动约束，可模拟真实虎钳的开合操作，清晰展示内部丝杠传动的运动过程，可作为机床工装设计参考、机械原理教学演示、工装夹具结构学习的三维参考素材，完整呈现了机加工常用夹持工装的典型结构设计思路。
