可拆卸式平开合页铰链三维结构设计

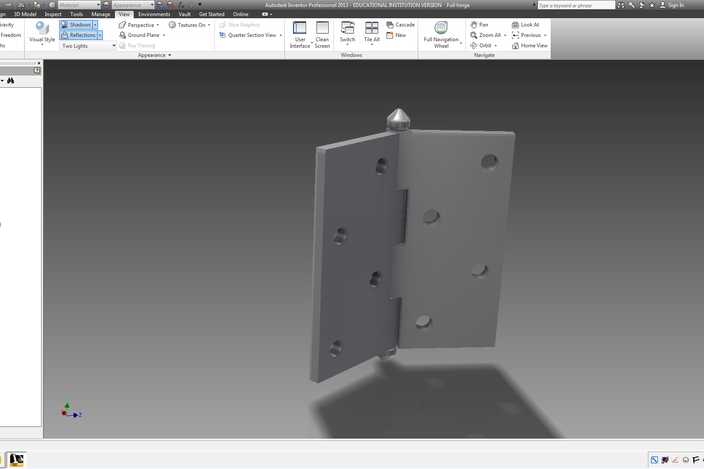

本作品为可拆卸式平开合页铰链的三维设计成果，建模阶段采用Autodesk Inventor软件完成全参数化构建，首先对合页的两个页片、中心销轴、顶端装饰堵头进行独立草图绘制，以基准面为定位参照，通过拉伸、切除、阵列等基础特征命令完成页片上安装孔位的精准排布，所有孔位的孔径、孔距均参照民用室内门合页的通用安装尺寸设定，保证模型具备实际生产参考价值。建模过程中对合页的转动配合结构做了重点处理，两个页片的铰接卷边部分采用同轴心约束，预留合理的转动间隙，既避免装配干涉，也还原了真实合页开合时的顺畅转动特性，销轴与卷边的配合公差按照间隙配合的常规参数设定，顶端的锥形堵头通过凸台卡扣结构与销轴顶端实现限位固定，还原了可拆卸合页的拆装逻辑。材质与渲染阶段，为模型赋予哑光冷轧钢材质，调整金属材质的粗糙度、反射率参数，模拟普通五金合页的喷砂镀锌表面质感，场景内添加柔和的环境光与定向主光源，投射出柔和的接触阴影，清晰展现合页的结构层次与金属质感，渲染视角选取半开合状态，能够同时呈现两个页片的安装面、铰接结构与整体形态。设计思路上，这款合页定位为民用室内门、橱柜门的通用连接件，整体结构简洁规整，没有多余的装饰结构，重点突出五金配件的实用性与结构可靠性，页片边缘做了微小的倒角处理，既避免锐边的安全隐患，也还原了真实五金件的加工工艺特征，安装孔采用沉头孔设计，能够保证螺丝安装后表面平整，不会出现凸起影响门扇与门框的贴合。整个模型的结构完全遵循真实合页的生产工艺逻辑，所有特征均可映射到实际冲压、折弯、装配的生产环节，可用于五金配件的结构展示、安装演示或者相关产品的设计参考。
