230度开合金属合页铰链三维结构设计

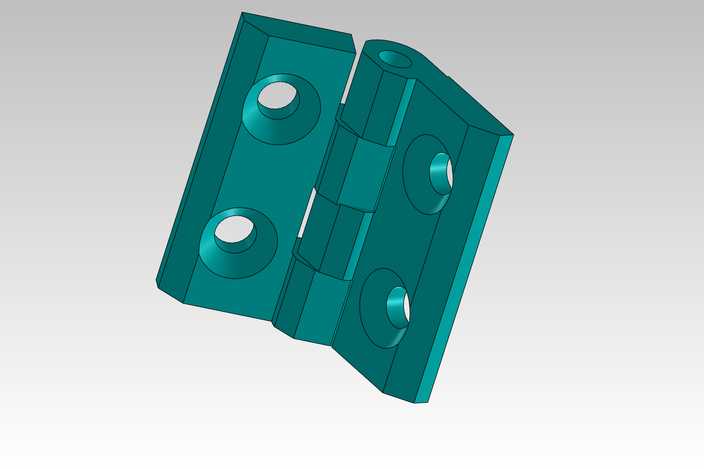

本作品为可实现230度大角度开合的金属铰链三维建模作品，建模过程依托参数化三维设计环境完成，整体采用自底向上的建模逻辑，先分别构建左右两个合页片体与中间的转轴连接结构，再通过装配约束完成整体组合，确保各部件之间的运动干涉校验完全通过，可真实模拟铰链从闭合状态到230度最大开合角度的完整转动过程。模型的合页片体采用长方体基础特征拉伸生成，再通过切除、倒角、圆角等细节特征处理，还原金属冲压合页的真实边缘过渡效果，避免尖锐棱角的设计也符合实际五金产品的生产工艺要求。每片合页上的安装沉孔采用同轴心的两步拉伸切除完成，分别对应螺丝头的沉头容纳空间与螺丝杆的穿过空间，孔位的位置尺寸严格参照常规民用门窗合页的通用安装标准设定，可直接适配常规的安装螺丝规格。中间的转轴结构采用分段式的凸台与凹槽配合设计，既保证了转动过程中的同轴度精度，又预留了合理的装配间隙，模拟真实金属铰链的转动阻尼空间，避免模型运动过程中出现部件卡顿、穿模的问题。材质渲染阶段，整体模型赋予哑光青绿色金属烤漆材质，通过调整材质的粗糙度、金属度参数，还原五金配件表面喷塑处理的真实质感，同时添加柔和的环境光与定向光源，突出合页表面的曲面过渡与孔位的立体感，渲染背景采用渐变灰色调，让模型主体的结构细节更加清晰直观。设计过程中重点考量了大角度开合的结构可行性，通过对转轴位置的偏移调整，实现230度的超大开合角度，突破普通合页最大180度开合的限制，可满足特殊场景下门窗、柜体需要大角度开启的使用需求，所有结构特征均符合金属冲压、组装的实际生产工艺，不存在无法落地的理想化结构设计，模型的每一处壁厚、圆角尺寸都参照现有同类型五金产品的参数设定，具备较高的实际参考价值。
