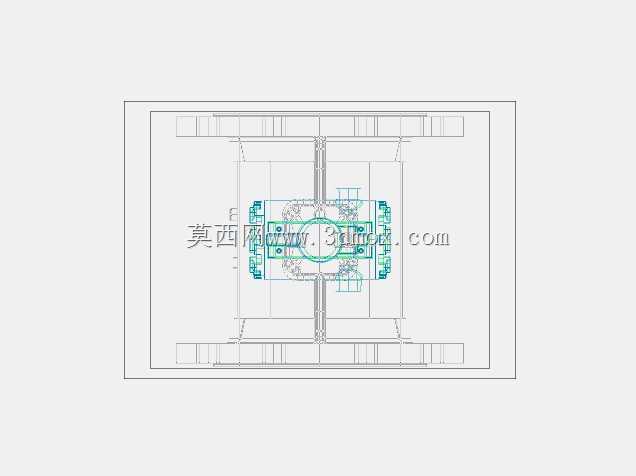

罗斯蒙特8600涡街流量计结构设计

这款涡街流量计主要面向工业流体计量场景设计，可广泛应用于石油化工、电力冶金、城市供热、给排水等行业的管道流体监测环节，适配饱和蒸汽、过热蒸汽、压缩空气、各类工业气体及低粘度液体的流量检测需求，是工业生产过程中物料核算、能耗管控、工艺参数调节的核心检测部件。该款ND150规格的涡街流量计采用经典的卡门涡街测量原理，在管道流道中心设置三角柱型旋涡发生体，当流体流经发生体时会在两侧交替产生规律排列的旋涡，通过检测旋涡的分离频率即可换算出管道内的流体流速，进而得到精准的体积流量与质量流量数据，测量过程无活动机械部件，长期运行磨损极小，测量稳定性强，压损较低，可适配宽量程比的流体测量需求，能有效应对工业现场常见的流速波动、介质温度压力变化等复杂工况。从设计结构来看，该流量计采用一体化对夹式安装结构，整体外形为对称式方形法兰对接结构，主体流道部分采用等径直筒设计，可保证流体进入测量段时流态稳定，避免流场畸变带来的测量误差；两侧的法兰对接面严格匹配DN150公称通径的管道安装标准，安装时直接夹持在两段工艺管道的法兰之间即可，无需额外的变径转接件，可大幅降低现场安装的施工难度与改造成本。设计过程中充分考虑了现场安装的边界限制，整体轴向安装长度控制在标准对夹式仪表的通用尺寸范围内，径向突出尺寸兼顾了检测探头与信号处理模块的布置需求，不会与周边管道支架、保温层产生干涉，可直接替换同通径规格的老旧涡街流量计，无需调整现有管道布局。在内部结构设计上，旋涡发生体采用流线型修型处理，在保证旋涡生成强度与规律性的同时，尽可能降低流体经过时的压损，减少对工艺管道原有流态的影响；检测探头采用密封式嵌装设计，与流道接触部分采用耐腐耐磨材质，可适配多数工业流体的介质特性，信号处理模块集成在仪表本体上部，可直接输出标准工业信号，方便接入厂区的DCS控制系统，实现流量数据的实时远传与监控。
