工业管道旋启式止回阀结构设计

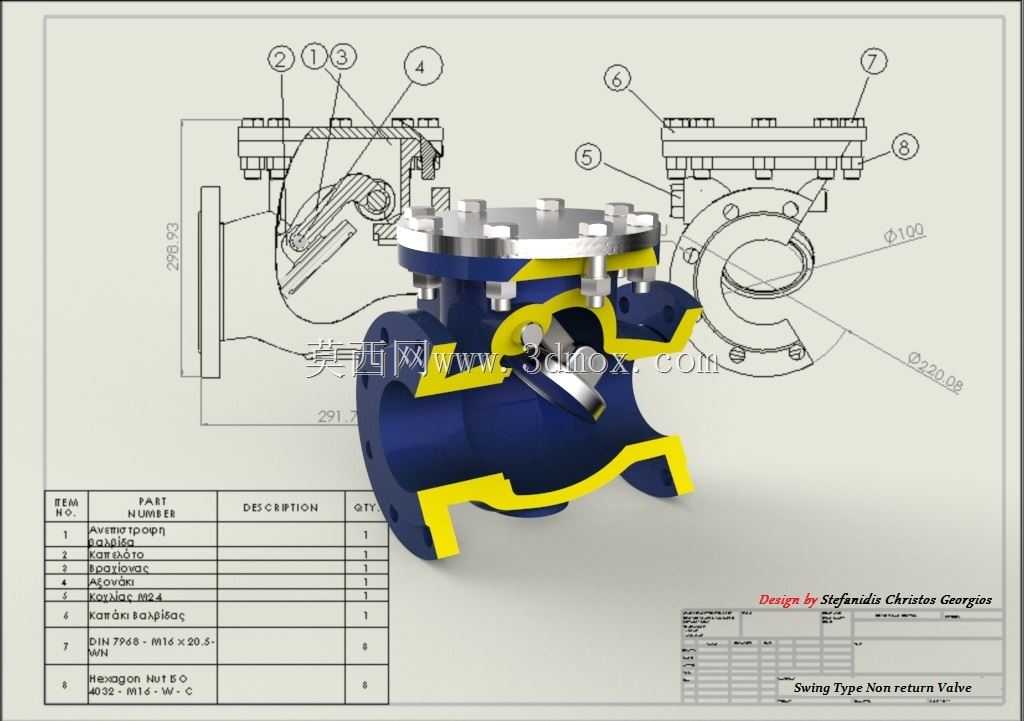

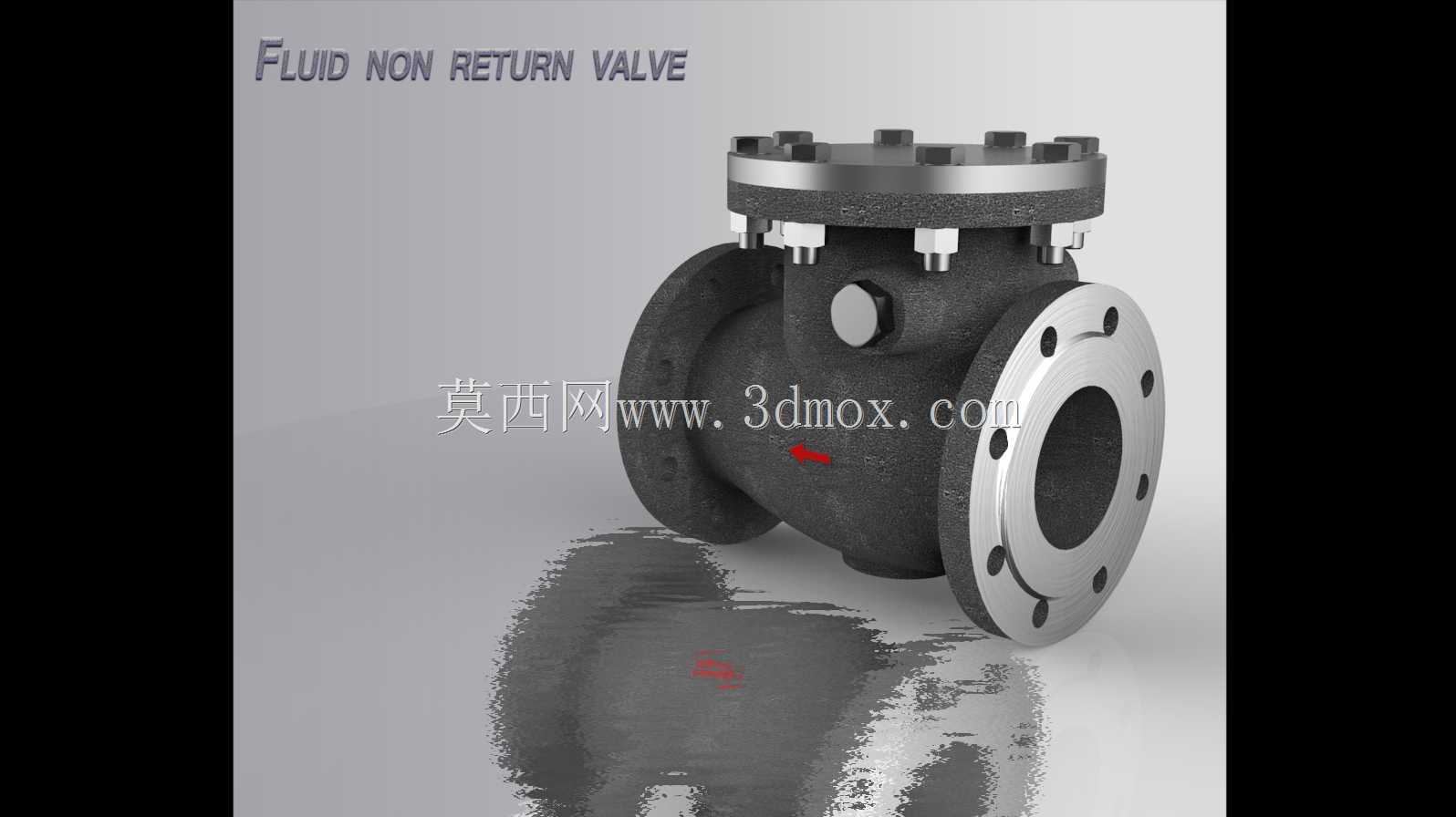

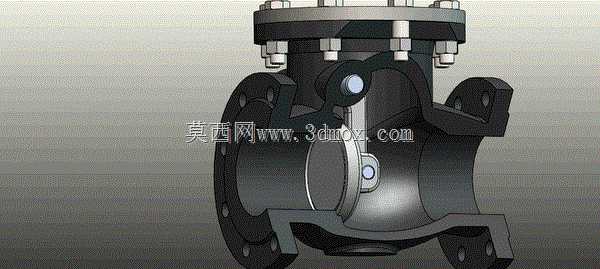

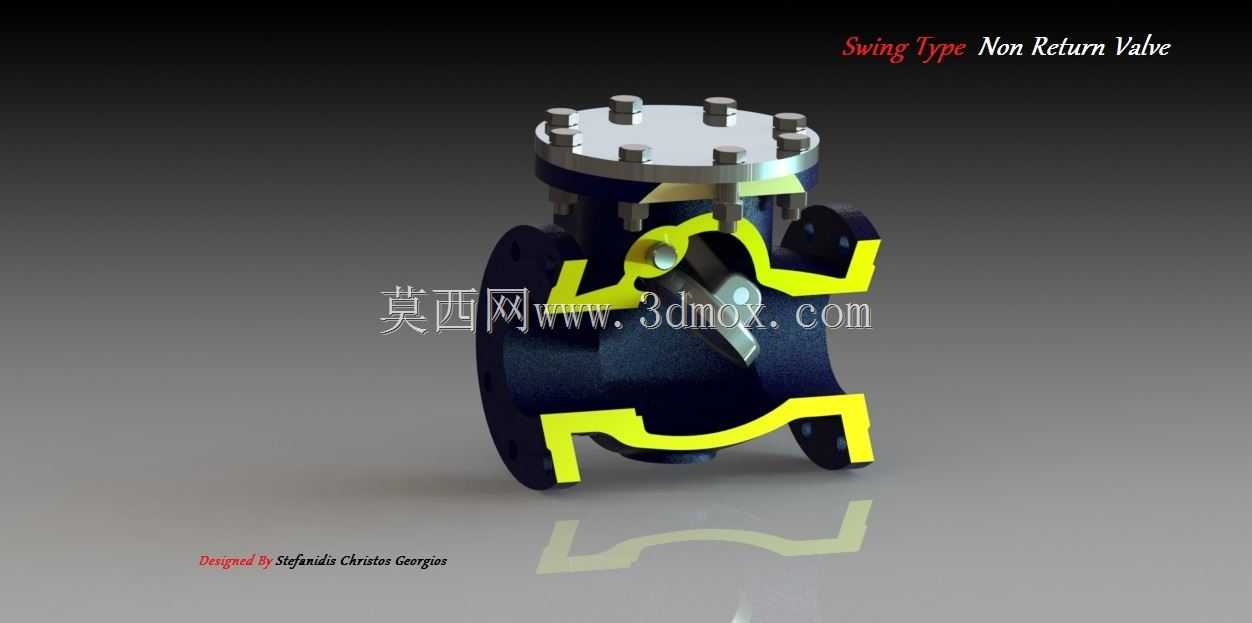

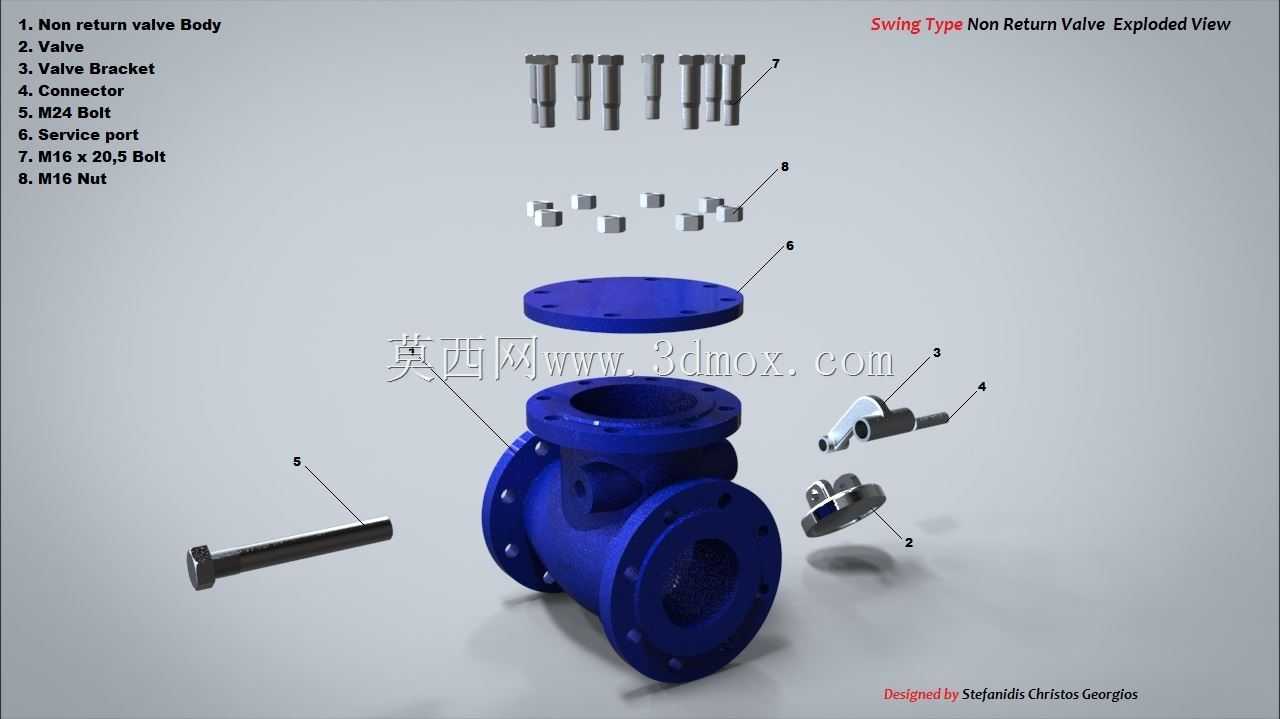

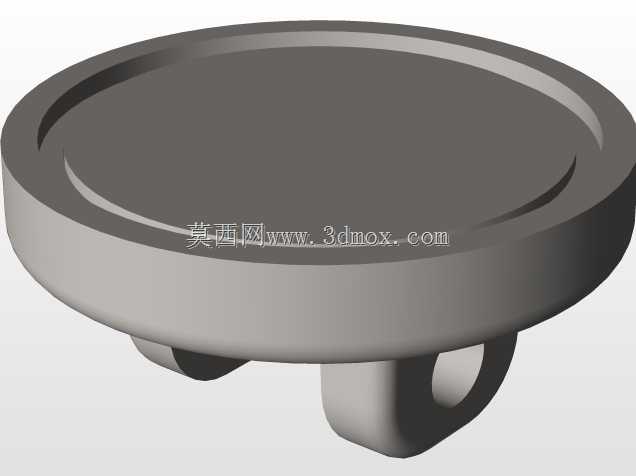

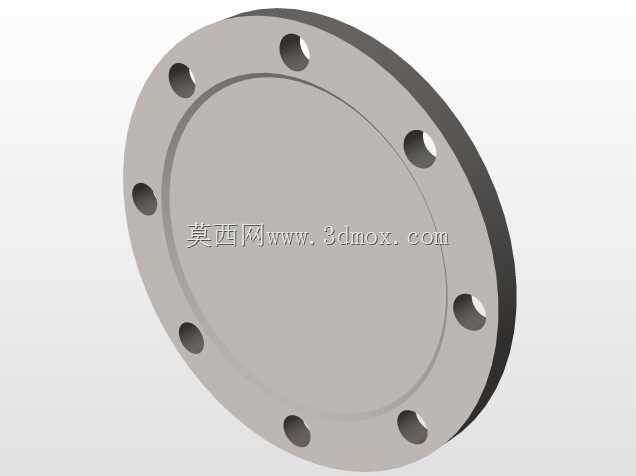

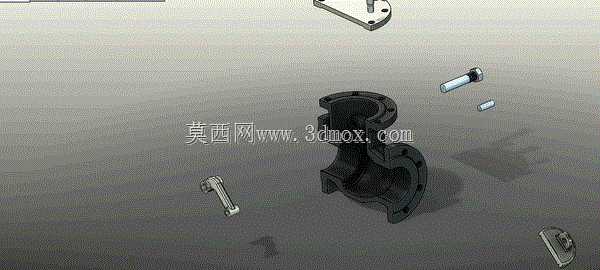

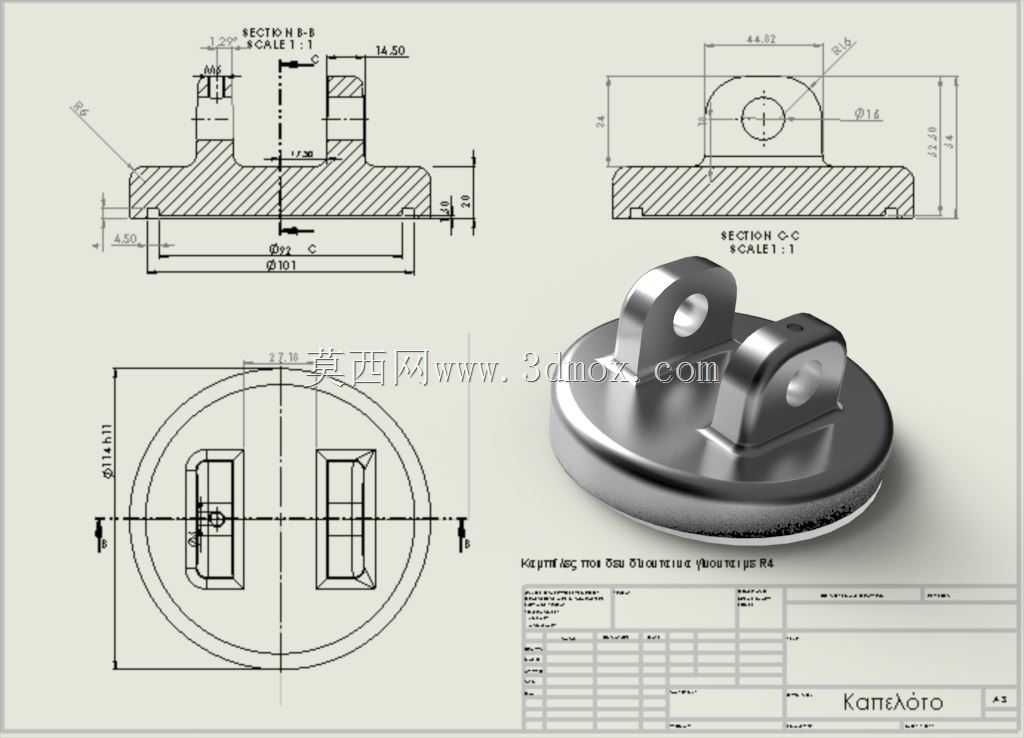

这款旋启式止回阀主要应用于工业给排水、石油化工输送、液压传动回路、暖通空调循环等各类流体输送管路系统中，核心作用是管控管路内流体的单向流动，避免介质倒流引发的设备叶轮反转、管路水锤冲击、介质回流污染等生产安全隐患，是流体输送管网中不可或缺的基础控制部件。在实际工况中，这类止回阀通常安装在泵类设备出口端、分支管路汇流节点、介质单向流动要求严格的管段位置，适配水、油品、低腐蚀性化工介质等多种流体的输送管控需求，可在不同压力等级的管路工况下稳定发挥作用。从功能特性来看，该阀采用摇臂带动阀瓣旋启的启闭结构，当介质沿设计流向正向流通时，流体压力会推动阀瓣绕阀座上方的销轴旋转开启，流道通畅阻力小，不会对管路输送效率造成过多损耗；当介质出现倒流趋势时，阀瓣会在自身重力与倒流介质的压力共同作用下快速回落，贴合密封阀座实现管路截断，密封面贴合紧密，可有效阻断介质反向流动，且启闭过程冲击小，能大幅降低水锤效应对管路和配套设备的损伤。在设计思路上，这款阀采用分体式阀体结构，阀体与阀盖通过螺栓紧固连接，既方便内部密封组件、摇臂销轴的检修更换，也能保证阀腔整体的承压密封性；两端采用法兰连接结构，法兰端面的螺栓孔位按照通用管路连接标准排布，可直接与同通径的管路法兰配对安装，无需额外定制转接配件；阀体外壁设置的观察孔结构，可方便运维人员直观判断阀瓣的实时启闭状态，快速排查阀件卡滞、密封失效等故障。从安装边界来看，该阀的法兰端面间距、法兰盘外径、螺栓孔中心距均匹配对应通径的工业管路安装标准，安装时需注意阀体上标注的流向箭头与管路介质流向保持一致，既可以水平安装在横向管段上，也可以垂直安装在介质自下而上流动的竖向管段上，安装空间仅需预留阀盖上方的螺栓拆装操作余量即可，适配绝大多数工业管网的安装空间条件。阀体采用流线型内腔设计，可减少介质在阀腔内的涡流损耗，降低流体输送过程中的压力损失，阀瓣密封面采用耐磨耐蚀的贴合设计，可长期承受介质冲刷与启闭冲击，有效延长阀件的整体使用寿命，满足工业系统长期稳定运行的使用需求。
