1寸内螺纹黄铜手柄式球阀结构设计

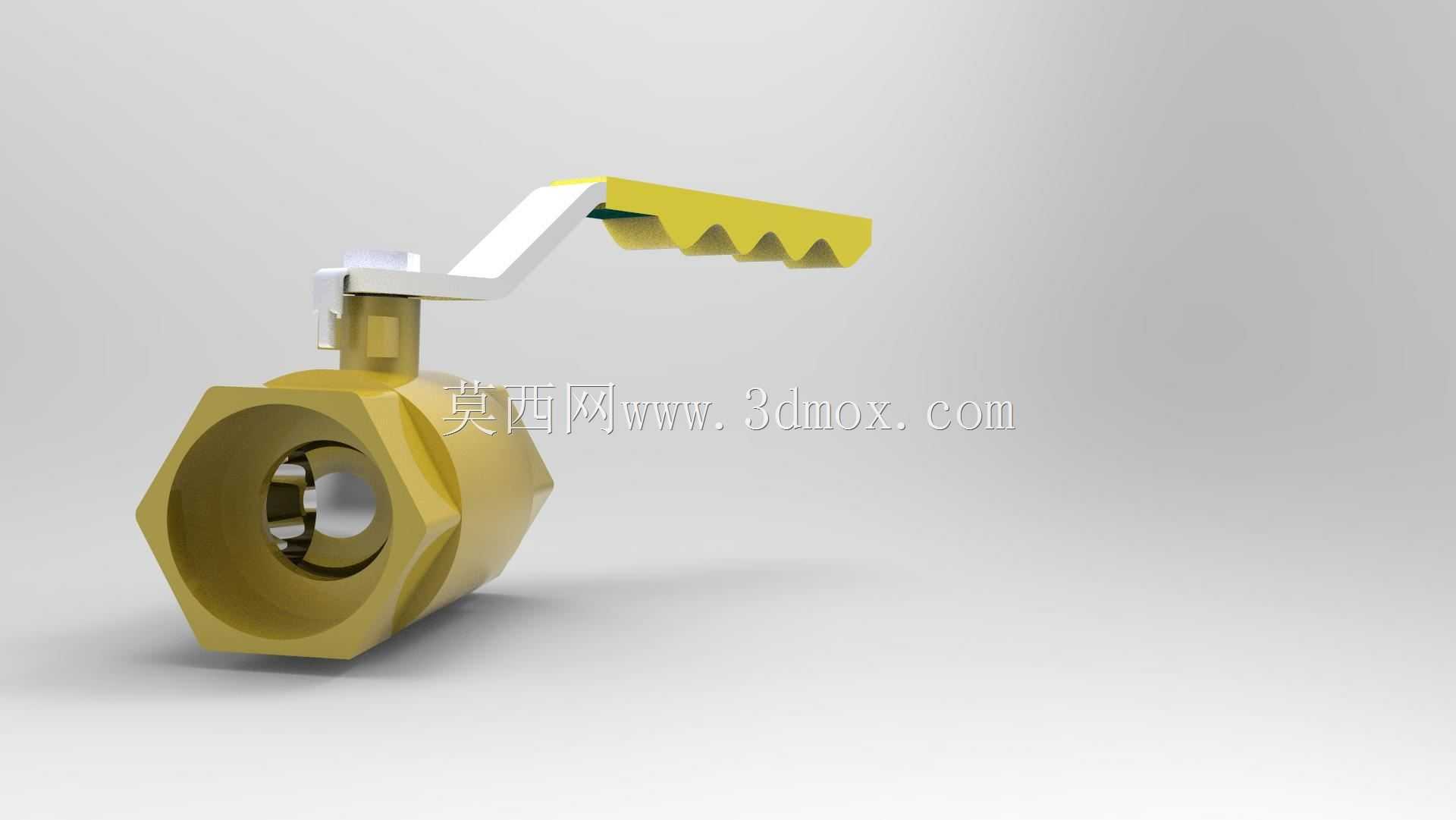

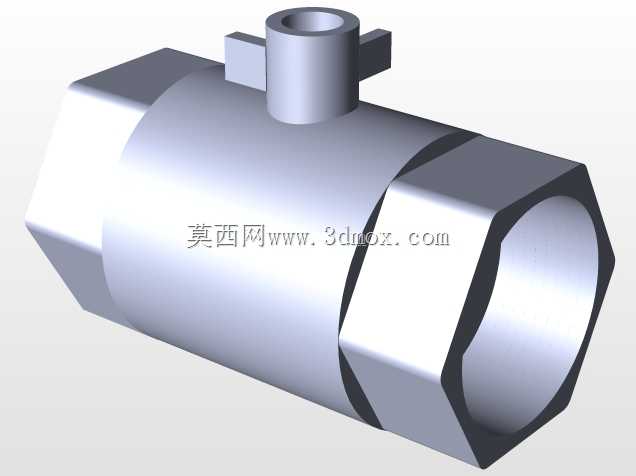

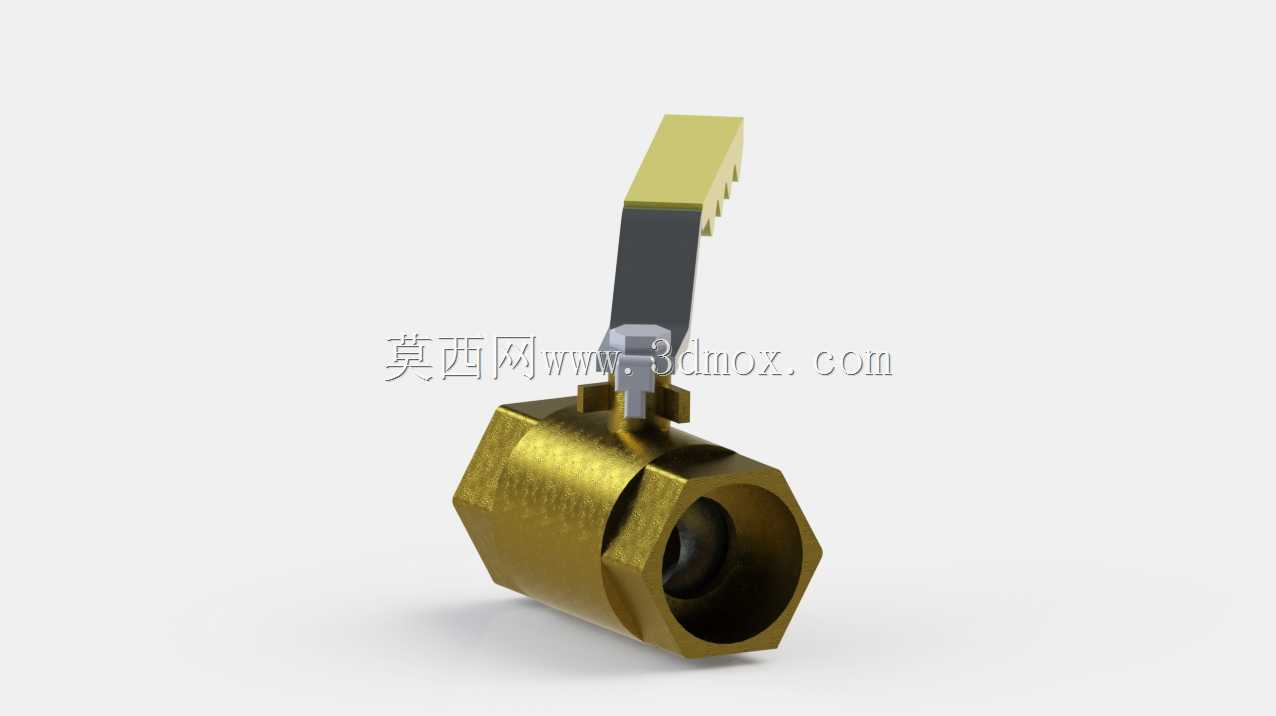

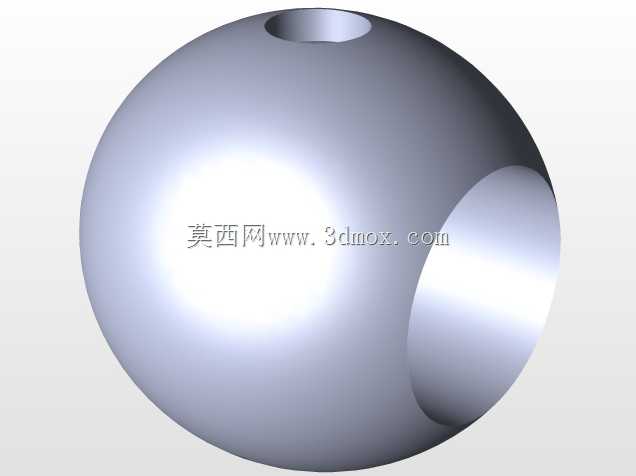

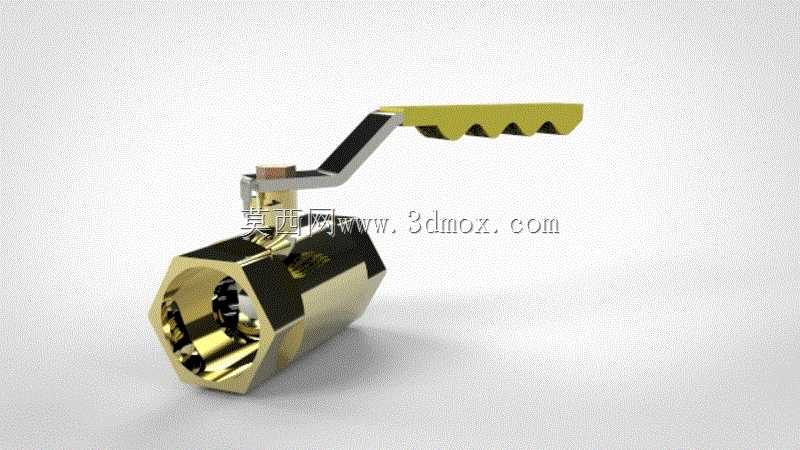

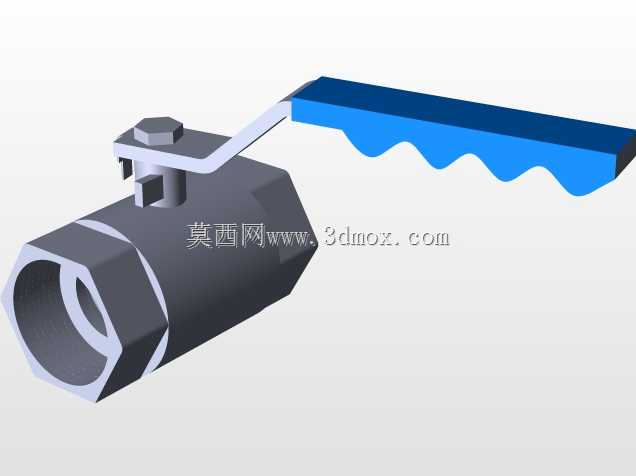

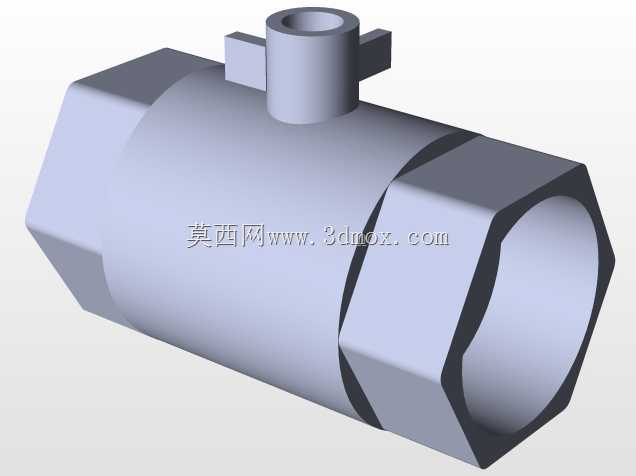

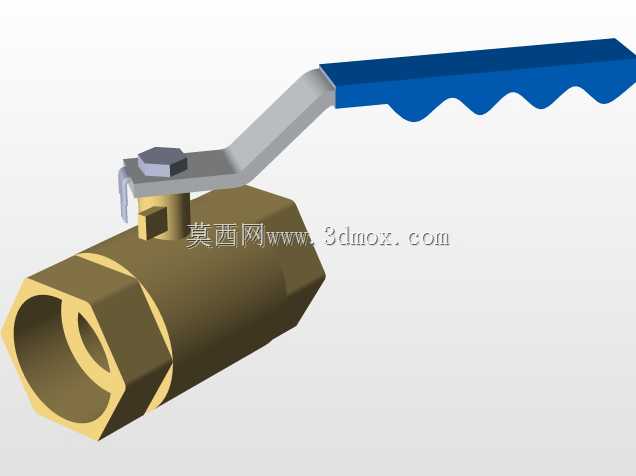

这款1寸规格的内螺纹黄铜球阀，是民用给排水、小型暖通管路、低压气动系统、小型液压回路中应用极为广泛的流体通断控制元件，核心作用是通过手柄的90度旋转，快速实现管路内流体的导通与截断，相比闸阀、截止阀类产品，它的操作行程更短，启闭速度更快，流道阻力更小，全开状态下几乎没有额外的压损，非常适合需要频繁开关、快速切断介质的管路场景。从实际应用来看，这类黄铜球阀常被用在家装水路改造、小型设备冷却水回路、空压机输气管路、园林灌溉系统、小型燃油输送管路中，适配的介质包括常温清水、压缩空气、低压蒸汽、无强腐蚀性的轻质油品等，黄铜材质本身具备不错的抗锈蚀能力，切削加工性能优异，成本相对可控，同时能够满足多数民用和普通工业场景的耐压、耐温要求。产品的设计思路围绕操作便捷性、密封可靠性、安装适配性三个核心维度展开：整体采用直通式流道设计，球体与阀体的同轴度经过严格校核，保证全开时流道与管路通径完全对齐，减少介质流动时的紊流和压损；密封结构采用软质密封件贴合球体抛光表面，截断状态下能够实现零泄漏，避免管路关闭后的滴漏问题；手柄采用加长杠杆式设计，表面做了防滑齿形结构，操作人员无需借助额外工具，徒手就能完成启闭操作，即使在手部沾有水渍、油污的情况下也能稳定施力，不会出现打滑问题。外形与安装边界上，这款阀门公称通径为1寸，两端采用标准内螺纹连接结构，安装时无需额外焊接法兰，直接在管端缠绕生料带后拧入即可，安装效率极高；阀体主体采用六角外形设计，安装时可以用普通活动扳手卡住六角部位施加扭矩，不会打滑损伤阀体表面；手柄的旋转半径经过合理控制，安装后不会因为手柄过长影响周边管路布局，同时保留了足够的力臂长度，保证操作时不需要施加过大的力就能完成启闭，即使管路内存在一定压力，也能轻松完成开关动作。在细节设计上，阀体与球体的配合间隙经过精准控制，既保证球体转动顺畅无卡滞，又不会因为间隙过大导致密封件被介质压力挤入间隙造成磨损；手柄与阀杆的连接采用防松结构，长期使用不会出现手柄松动、开关位置错位的问题，能够让操作人员通过手柄的朝向直观判断阀门的启闭状态，避免误操作引发的管路故障。
