不锈钢高纯高压隔膜密封阀结构设计

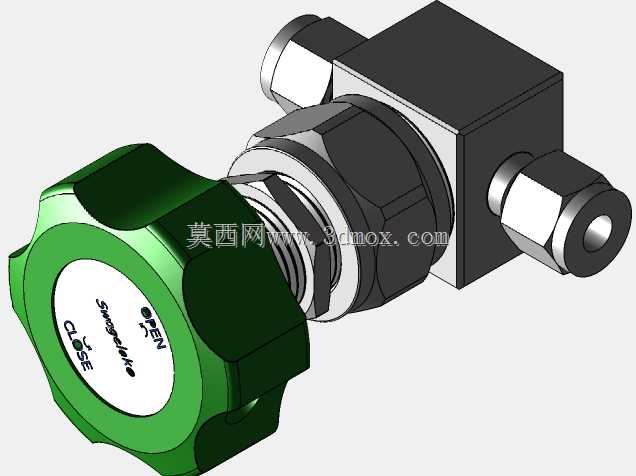

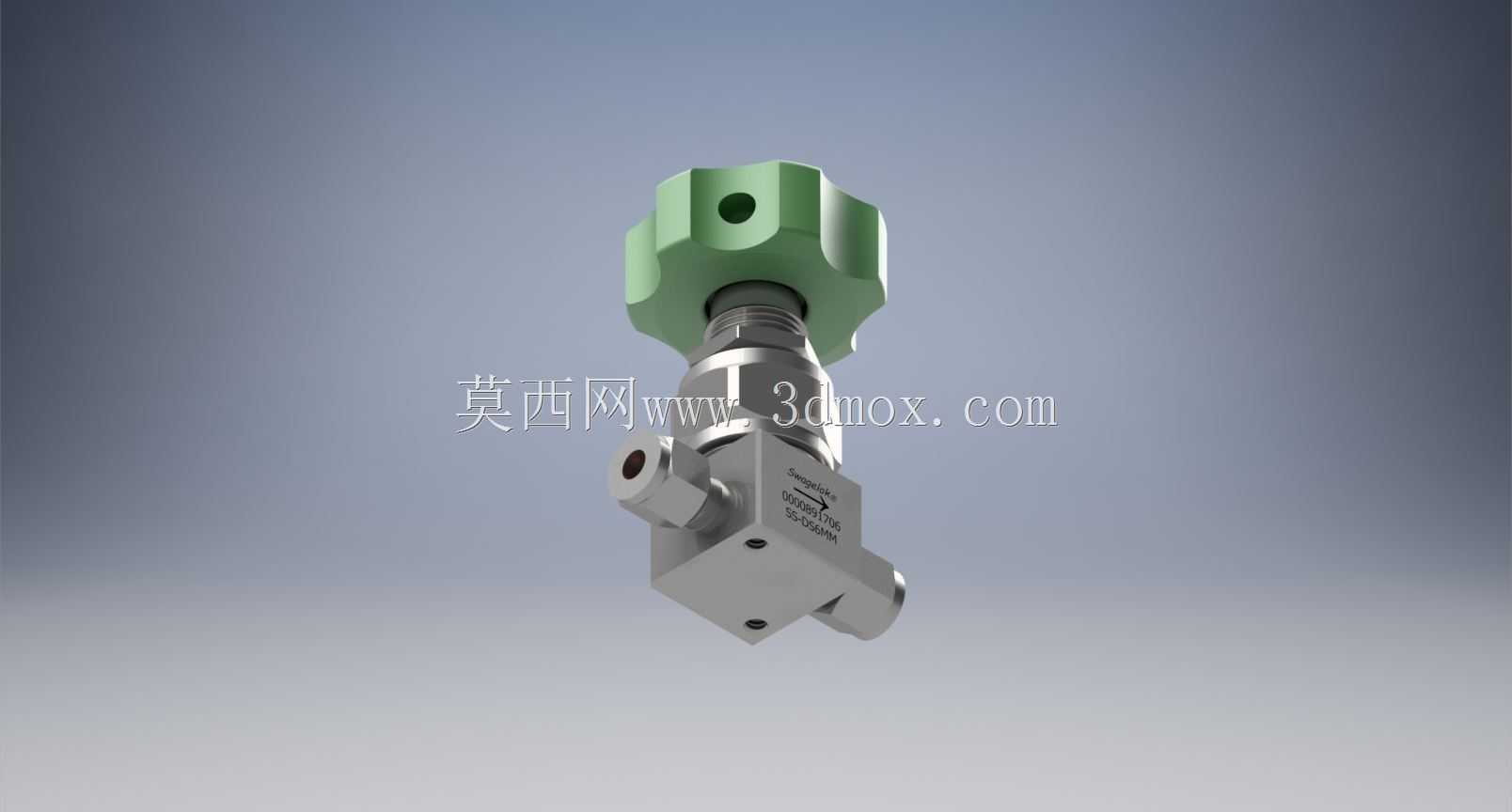

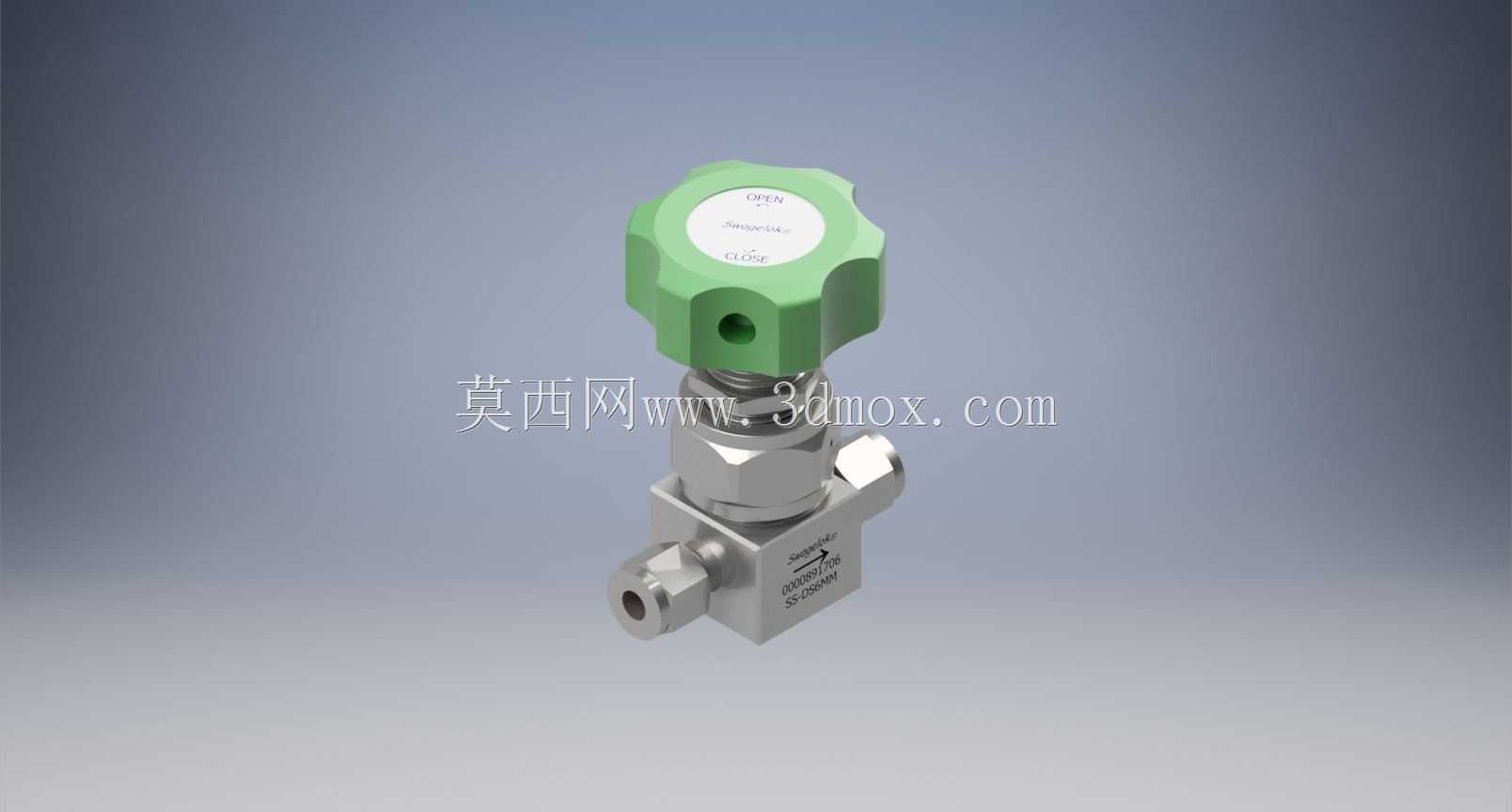

这款不锈钢高纯高压隔膜密封阀，主要面向高洁净度流体输送场景设计，常见应用在半导体高纯工艺管路、实验室特种气路、生物医药洁净流体输送、高纯化学品供配系统中，用来精准管控管路内流体的通断与微流量调节，适配6mm规格的世伟洛克标准卡套管件安装，无需额外焊接转接即可完成管路对接，能大幅降低洁净管路施工的污染风险。从实际使用场景来看，这类隔膜阀的核心优势在于隔膜结构将阀杆操作部件与流道完全隔离，杜绝了阀杆动密封点的外泄漏风险，同时避免操作部件的润滑脂、金属磨损颗粒污染管路内的高纯介质，完全满足电子级超纯气体、高纯度试剂输送的严苛洁净要求，可承受高压工况下的长期稳定运行，不会出现普通针阀容易出现的外漏、介质污染问题。产品功能特性上，采用绿色圆形防滑手轮设计，手轮表面做了防滑棱处理，操作人员佩戴洁净手套也能轻松完成启闭操作，手轮顶部带有启闭状态标识，可直观判断阀门当前的开关状态，避免误操作。阀体采用一体化不锈钢锻压成型，流道做了镜面抛光处理，无介质滞留死角，内部隔膜采用耐腐耐高压的特种材质，既能耐受高压工况的反复挤压形变，又能兼容多数高纯腐蚀性介质，不会出现溶出物污染介质的问题。设计思路上，整体遵循小体积集成化原则，阀体采用直角式流道布局，两个卡套接口呈90度分布，可直接适配直角转弯的管路布局，减少管路转接弯头的使用，降低管路泄漏点数量。外形尺寸紧凑，安装边界预留充足的手轮操作空间，安装时只需保证手轮旋转半径内无遮挡即可，无需额外预留大尺寸操作空间，适配密集排布的高纯管路面板安装，阀体上的流向标识清晰，安装时可快速识别介质流向，避免反向安装影响密封性能。卡套接口采用标准世伟洛克卡套密封结构，安装时只需按照标准力矩拧紧卡套螺母即可实现可靠密封，无需额外缠绕密封带、涂抹密封胶，完全符合洁净管路的安装规范，长期使用后维护更换隔膜也十分便捷，无需整体拆卸阀体即可完成内部密封件更换，大幅降低高纯管路的后期维护成本。
