长杆式执行器精密结构三维设计

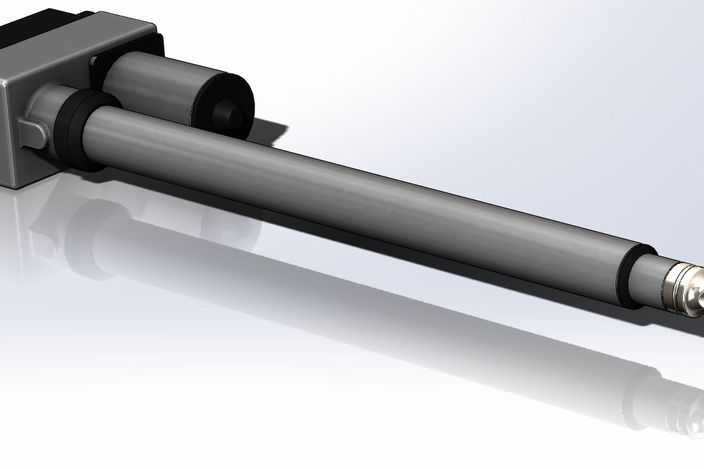

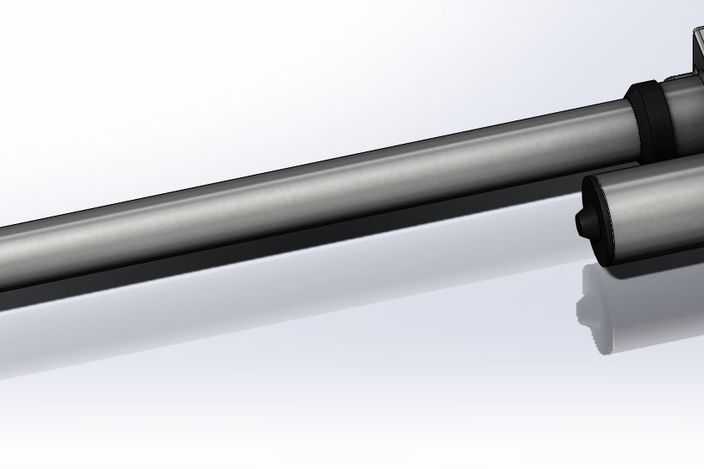

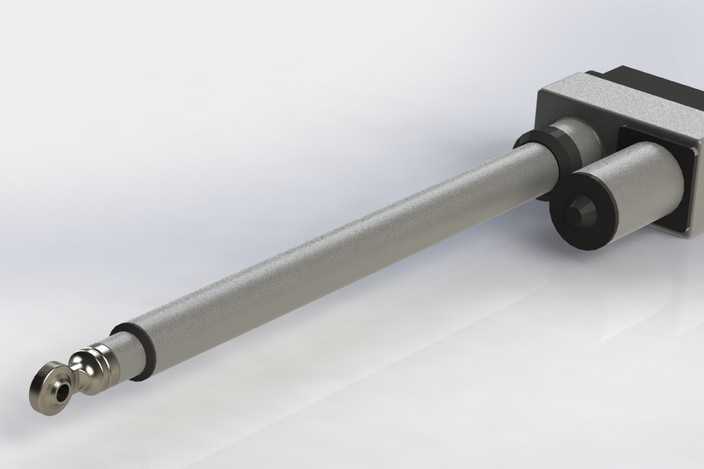

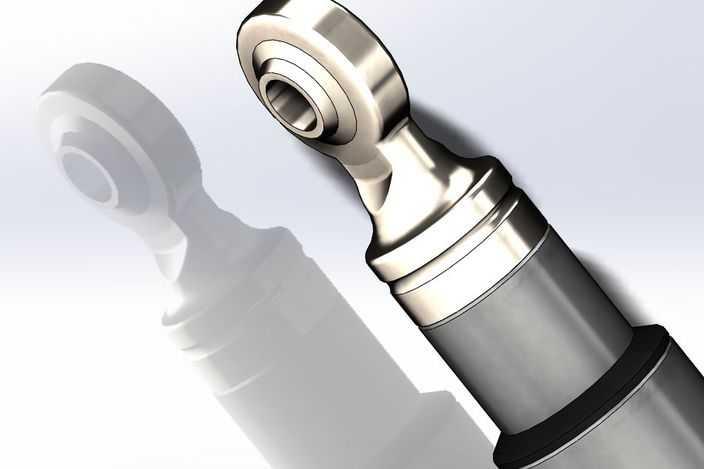

本作品为长杆式执行器的三维数字化设计模型，建模阶段依托三维参数化设计软件完成全尺寸1:1还原，严格遵循机械设计公差规范对各部件进行尺寸约束与装配定位。模型构建过程中，首先完成核心长杆主体的特征建模，通过拉伸、旋转、倒角等基础特征命令搭建杆身基体，针对杆端的球头铰接结构，采用扫描、放样等高级特征命令实现曲面顺滑过渡，保证铰接部位的转动自由度与结构强度匹配设计要求。其次针对尾部的安装基座与侧置驱动组件，分别完成独立零件建模后，通过同轴、面重合、间隙配合等装配约束完成整机装配，还原执行器实际工作状态下的运动行程与部件相对位置关系。材质渲染阶段，针对金属杆身赋予哑光磨砂金属材质，调整金属粗糙度、反射率参数还原工业铝合金杆件的真实质感；对黑色密封胶圈赋予橡胶材质，调整材质的漫反射、凹凸贴图参数还原橡胶件的哑光弹性质感；对安装基座的机加工面赋予精铣金属材质，添加细微的机加工纹理贴图提升模型真实感。结构设计上，该执行器采用长杆直推式传动结构，杆身设置两道密封环槽用于安装动密封件，保证杆身伸缩过程中的腔体密封性；尾部侧置的驱动组件与杆身内部传动结构联动，实现直线伸缩的动力输出，基座部位设置标准化安装孔位，可直接适配对应规格的工业安装场景。设计思路围绕工业现场狭小空间的直线驱动需求展开，在保证输出行程与驱动力的前提下尽可能压缩径向安装尺寸，杆端球头结构可适配小角度偏摆的安装工况，避免安装对位偏差导致的杆身卡滞问题，整体模型所有特征均保留参数化编辑属性，可根据实际使用需求调整杆长、安装孔距、驱动端尺寸等参数，直接用于后续的工程出图、装配仿真与3D打印验证环节。
