立式罐式循环干燥机三维结构设计

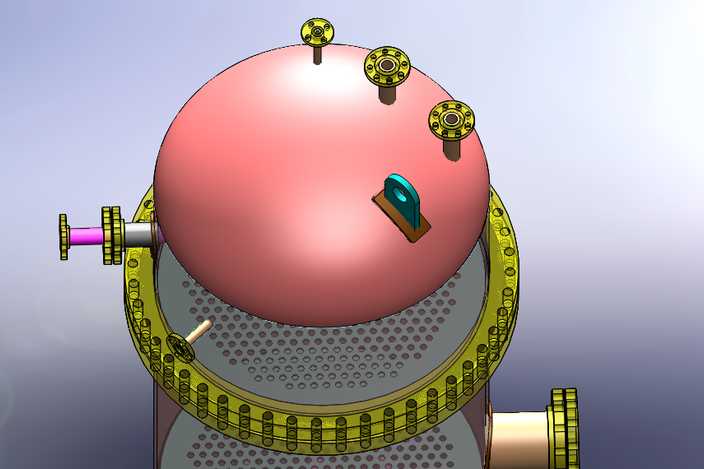

本作品为立式罐式循环干燥机的三维参数化建模成果，采用SolidWorks完成全结构的零件建模、虚拟装配与效果渲染，完整还原了该类干燥设备的核心结构与功能布局。建模过程中遵循化工承压设备的设计规范，首先完成立式圆柱形主罐体的基础建模，罐体采用上下椭圆封头的承压结构，上封头设置多组工艺接管、吊耳与排气接口，侧部设置双组进出料/介质进出口，底部设置三组支腿式支撑结构，支腿底部设计方形安装垫板，预留螺栓安装孔位，满足设备现场安装固定的需求。罐体内部采用分层式结构设计，上层设置丝网除沫结构，边缘采用法兰快开式密封结构，搭配环形紧固件实现密封压紧，中层设置多孔分布板，用于均匀分布待干燥物料与干燥介质，下层设置加热组件与物料导流结构，内置多组折流元件与布气装置，保障干燥介质在罐体内形成稳定的循环流场，避免出现流动死区，提升干燥过程的均匀性。材质搭配上，罐体主体采用不锈钢材质模拟，封头做抛光金属质感处理，支腿采用防腐涂层的蓝绿色金属材质，密封件、紧固件分别对应橡胶、碳钢材质做差异化渲染，不同功能部件的材质区分清晰，便于快速识别结构组成。装配过程中严格遵循实际设备的装配逻辑，所有法兰接口、紧固件、内件均设置正确的配合约束，可实现虚拟拆装演示，直观展示设备的装配顺序与内部构造。设计思路围绕循环干燥的工艺需求展开，通过立式罐体的分层布局，实现干燥介质的内循环流动，配合多层内件完成物料与干燥介质的充分接触，相较于卧式干燥设备，该立式结构占地面积更小，介质循环路径更短，热效率更高，适用于颗粒状、粉状物料的低温循环干燥作业，模型完整还原了设备的外部接口与内部核心构件，可用于设备结构教学、方案展示、工程选型参考等场景，建模过程中对焊缝、法兰密封面、支腿加强筋等细节结构均做了还原，保障模型的结构真实性与工程参考价值。
