夹套式沥青输送泵工业设备结构

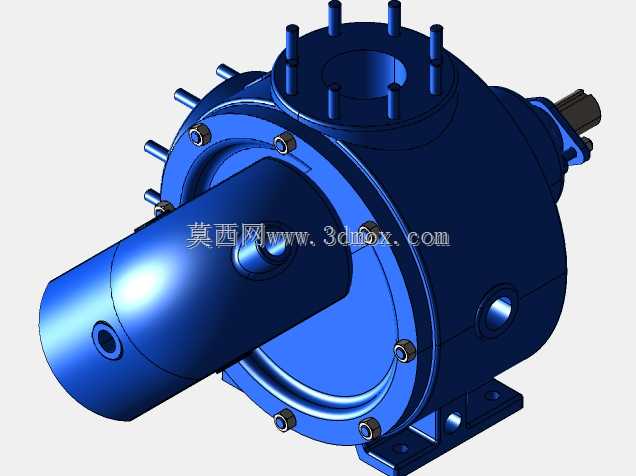

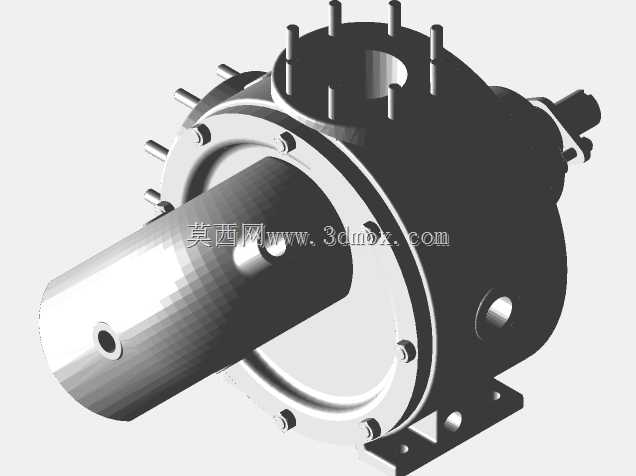

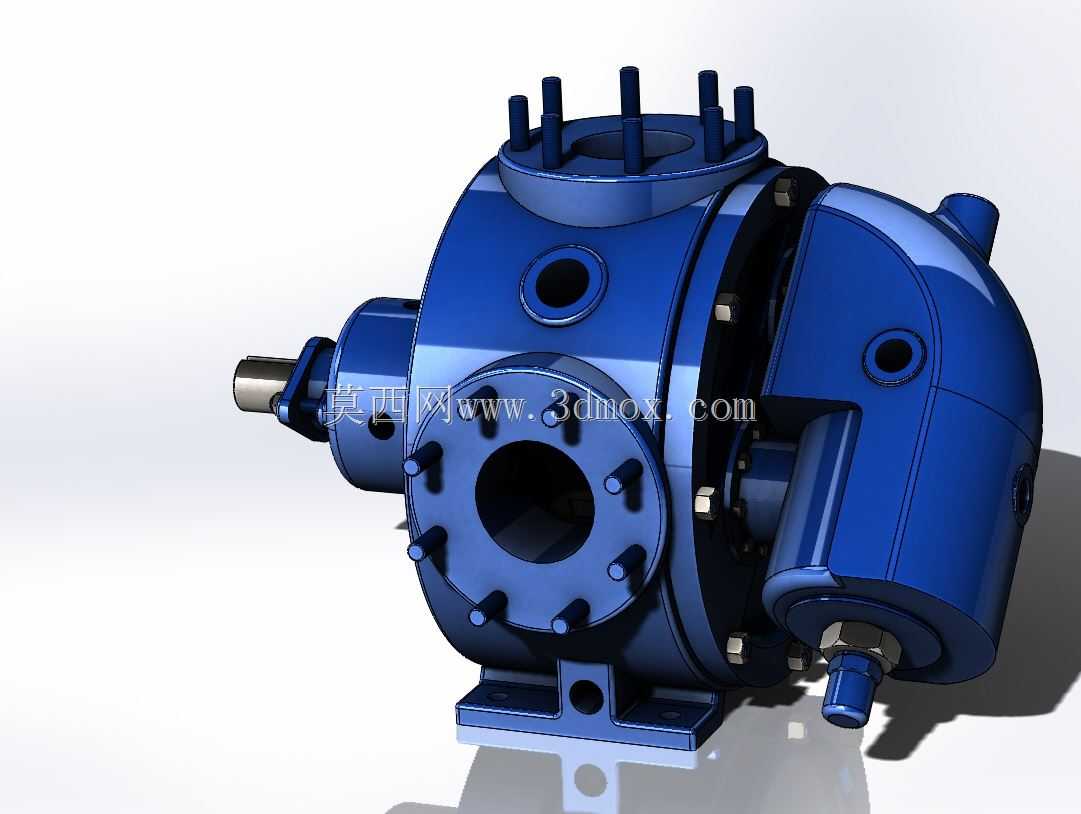

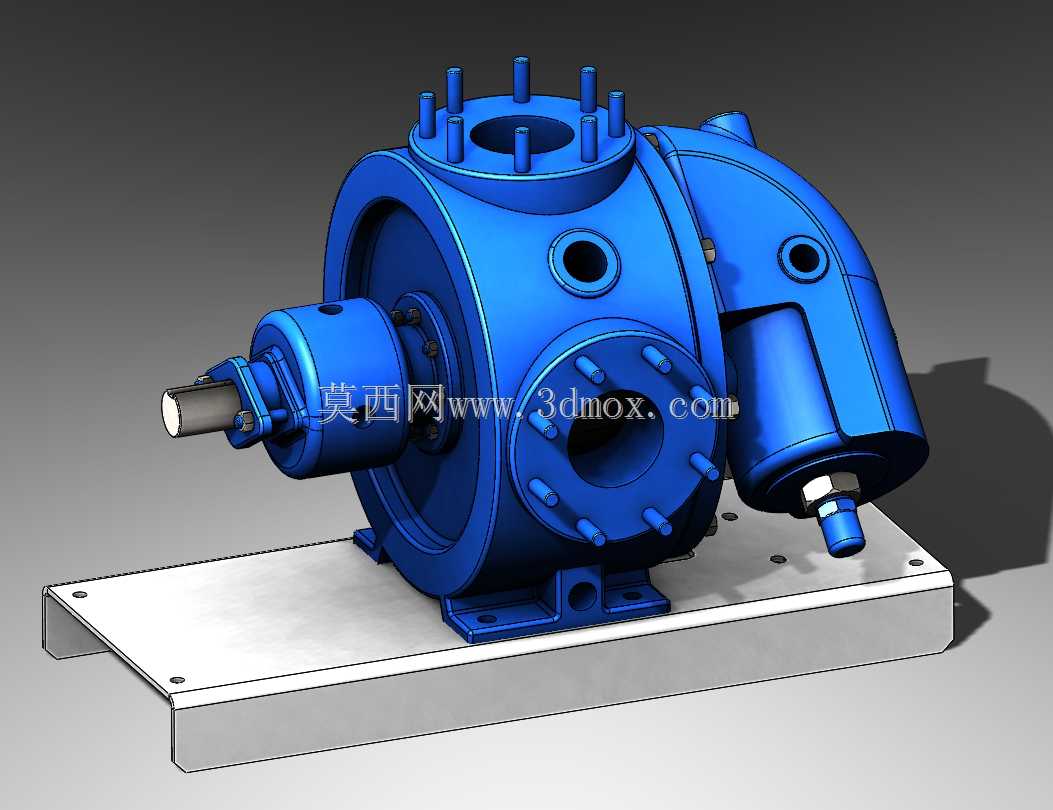

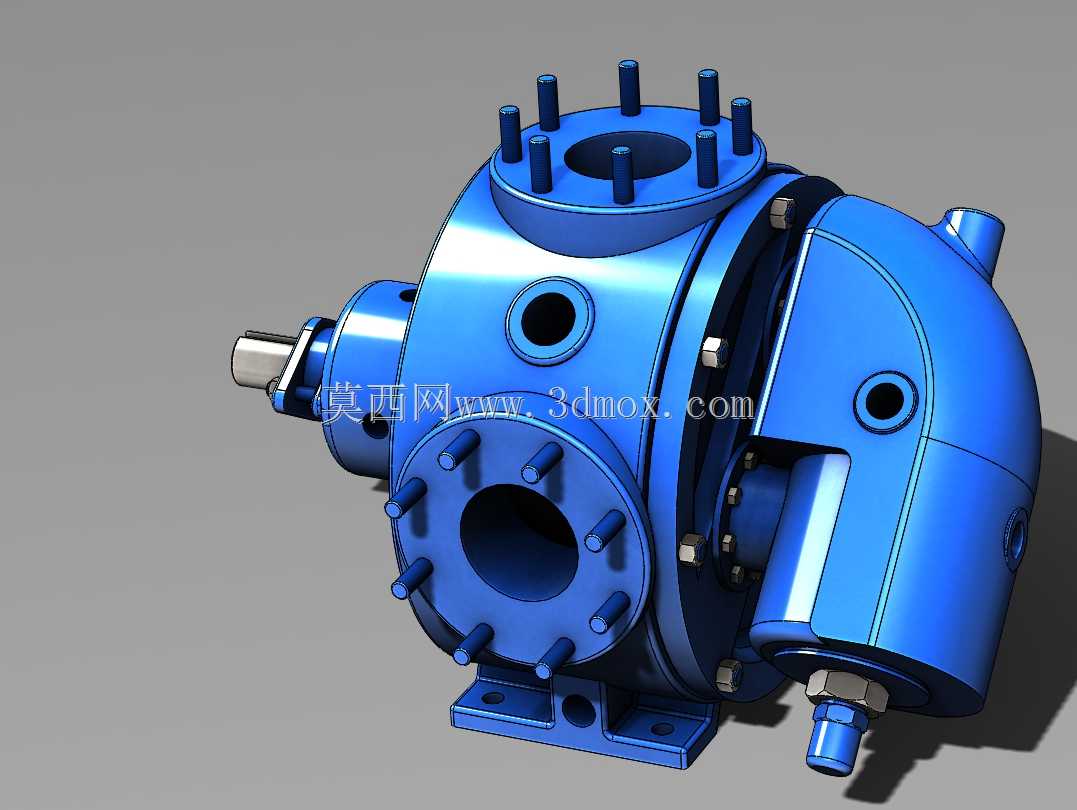

该设备属于夹套保温型容积式输送泵，主要面向沥青类高粘度易凝固介质的输送场景，在道路施工沥青拌合站、防水材料生产车间、重油储运管线、改性沥青加工生产线中承担核心流体输送职能，能够在需要维持介质恒定温度的工况下稳定作业，避免常温下沥青类介质凝固堵塞流道，保障生产与施工环节的流体连续输送。设备整体采用卧式安装布局，主体泵腔外部设计有一体式夹套层，夹套层预留有标准介质接口，可通入导热油或蒸汽对泵腔整体进行恒温加热，确保泵内输送的高粘度介质始终保持适宜流动的温度区间，避免介质冷凝粘附在泵腔内壁影响输送效率。泵体的进出流道采用大口径圆弧过渡设计，减少高粘度介质流动过程中的阻力损失，转子与泵腔的配合间隙经过精准校核，既保证容积式输送的容积效率，又避免高温工况下部件热膨胀引发的卡滞问题。泵体的连接法兰、螺栓孔位置均按照通用工业管线安装标准定位，可直接匹配同通径的工业管线法兰，无需额外制作转接连接件。驱动端采用标准轴伸设计，可适配不同规格的联轴器与驱动电机连接，轴端配置有适配高温介质的密封结构，防止输送过程中介质沿轴端泄漏。设备配套的安装底座采用钢板折弯成型结构，底座上预留的安装孔位兼顾了泵体与驱动电机的安装定位，底座的安装边界尺寸经过优化，可直接固定在常规设备安装基础或钢制支架上，安装时无需额外加工复杂的适配基础。设计过程中优先保障了泵体各端口的位置精度，所有外接接口的相对位置、螺栓孔的孔距与孔径均符合行业通用安装规范，设备的总体外形尺寸约束符合同规格沥青泵的常规安装空间要求，可直接替换同参数的老旧同类型泵体，降低产线改造的适配成本。夹套层的流道设计采用环绕式布局，能够让加热介质均匀包裹整个泵腔，避免出现局部温度过低导致介质凝固的死角，泵体外部的加强筋结构既提升了高温工况下泵体的结构刚性，又控制了整体重量，便于现场吊装与安装作业。
