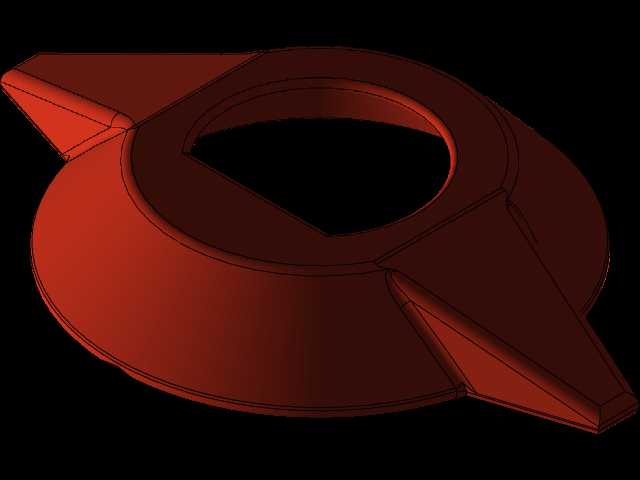

双子座气动执行机构搭配1寸球阀结构

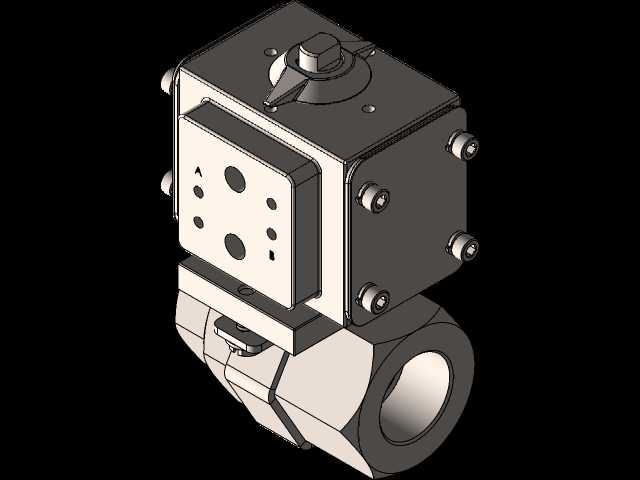

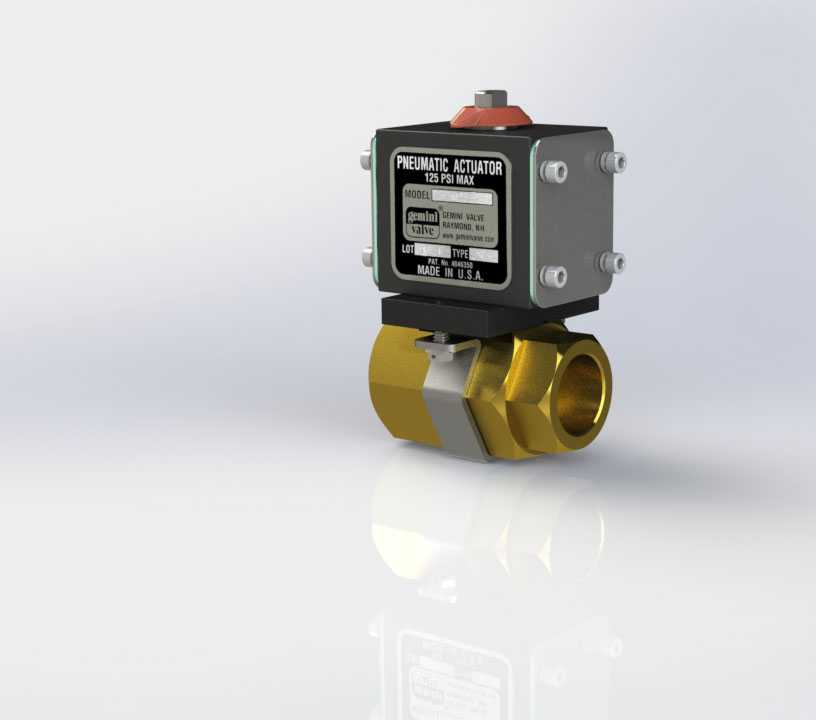

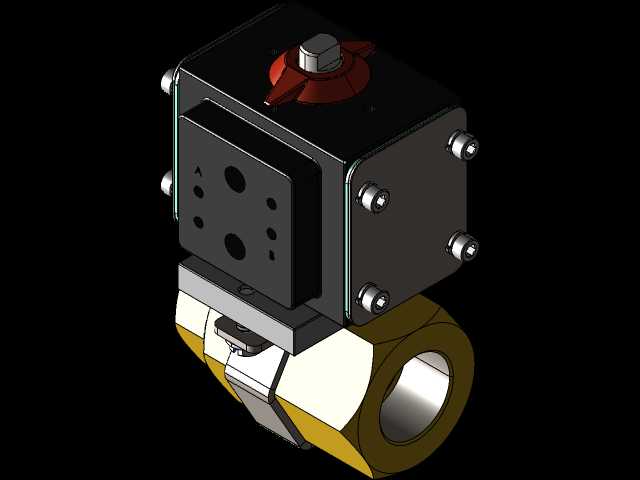

　　在中小口径流体管路的自动化控制场景中，这类一体式气动球阀的应用覆盖范围极广，从普通工业循环水、压缩空气支路，到轻度腐蚀性的化工介质通断控制，都能见到同结构产品的身影。不同于分体式安装的执行器与阀体组合，这款产品在设计阶段就将执行机构与86系列1寸球阀做了同轴集成，省去了现场安装时的连接支架、耦合轴套的适配工序，也避免了分体安装容易出现的轴系不同心、长期动作磨损阀杆的问题。从结构细节来看，上部的气动执行器采用双活塞齿轮齿条传动结构，压缩空气进入气缸腔室后推动双侧活塞同步运动，带动齿条驱动中心输出轴做90度回转，直接传递扭矩给下部的阀杆，控制球体在阀腔内的转动角度，实现管路的通断或者流量调节。执行器壳体采用硬质铝合金压铸成型，

　　表面做了硬质氧化处理，兼顾轻量化与抗腐蚀能力，四个端盖的固定螺栓采用对称布局，现场拆解维护时不需要复杂工装就能完成密封件更换。下部的阀体采用黄铜锻压成型，流道为全通径设计，介质通过时的流阻极小，不会出现介质残留、压降过大的问题，两端的内螺纹接口符合常规1寸管路的连接标准，安装时直接和同规格的管路螺纹旋合即可，不需要额外加装转换接头。球体采用抛光镀铬处理，和阀座的密封面贴合度极高，低压工况下也能保证零泄漏，阀杆部位采用双重O型圈密封，避免动作过程中出现介质外漏的情况。设计时特意控制了整体的安装边界尺寸，执行器的外接气源接口位于壳体侧方，不会额外占用竖直方向的安装空间，对于管路排布紧凑、安装空间受限的设备内部场景，

　　这种紧凑化的结构设计能大幅降低管路布局的难度。在实际选型应用中，这类气动球阀可以配套电磁阀、限位开关实现远程自动控制，不需要人工近距离操作阀门，在高空管路、有毒介质管路、易燃易爆工况的管路系统中，能大幅提升操作的安全性，同时气动执行的响应速度快，单次开关动作时间不到一秒，适合需要快速切断介质的工况使用。结构建模过程中，执行器内部的活塞行程、齿轮齿条的啮合间隙都做了1:1还原，阀体部分的螺纹参数、球体的转动行程、密封件的安装槽位都和实物完全一致，能直接用于管路系统的装配干涉检查、布局模拟，也可以作为同类型产品改型设计的基础参考，不需要从零开始搭建基础结构。
