工业级燃气轮机成套机组三维结构

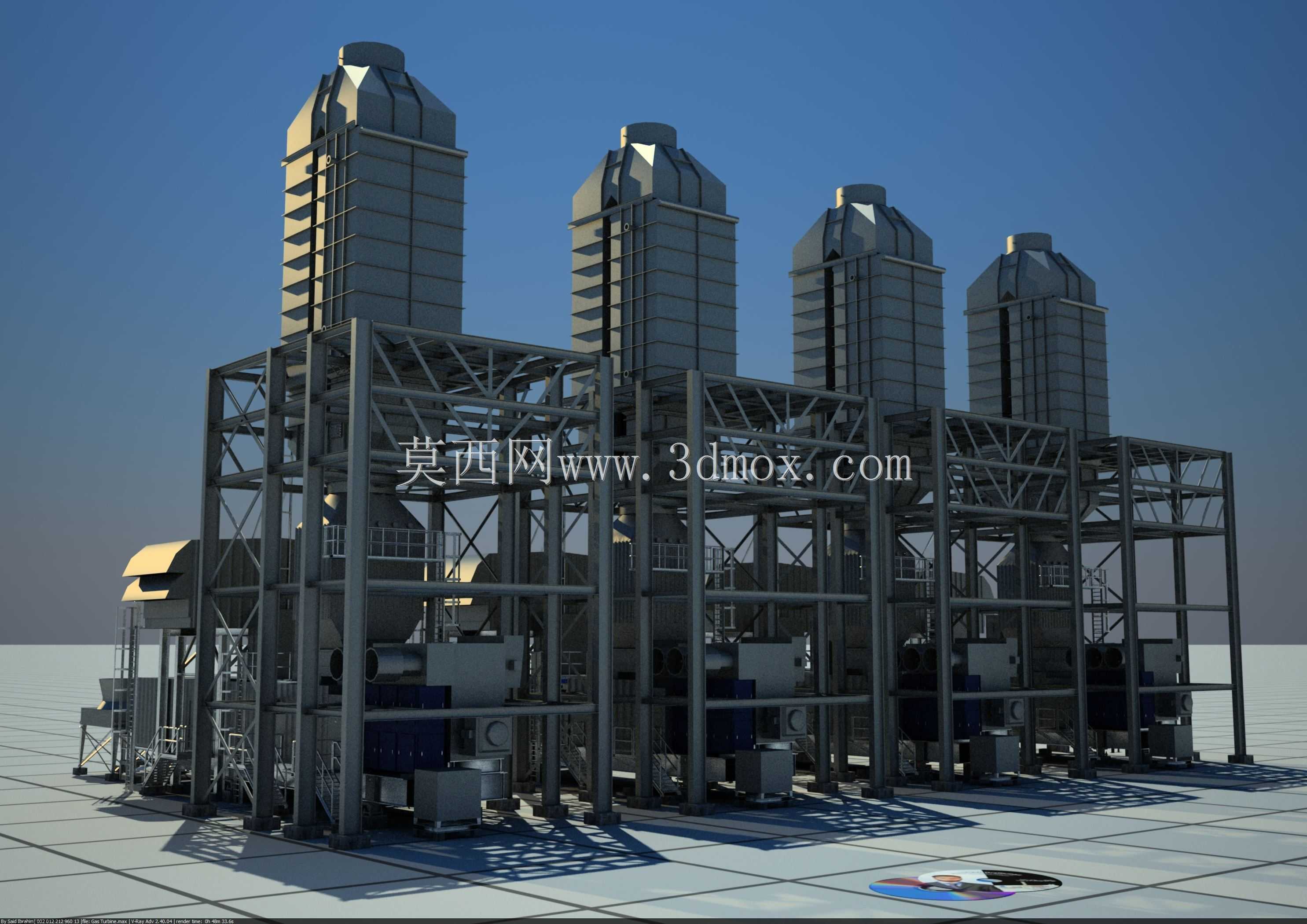

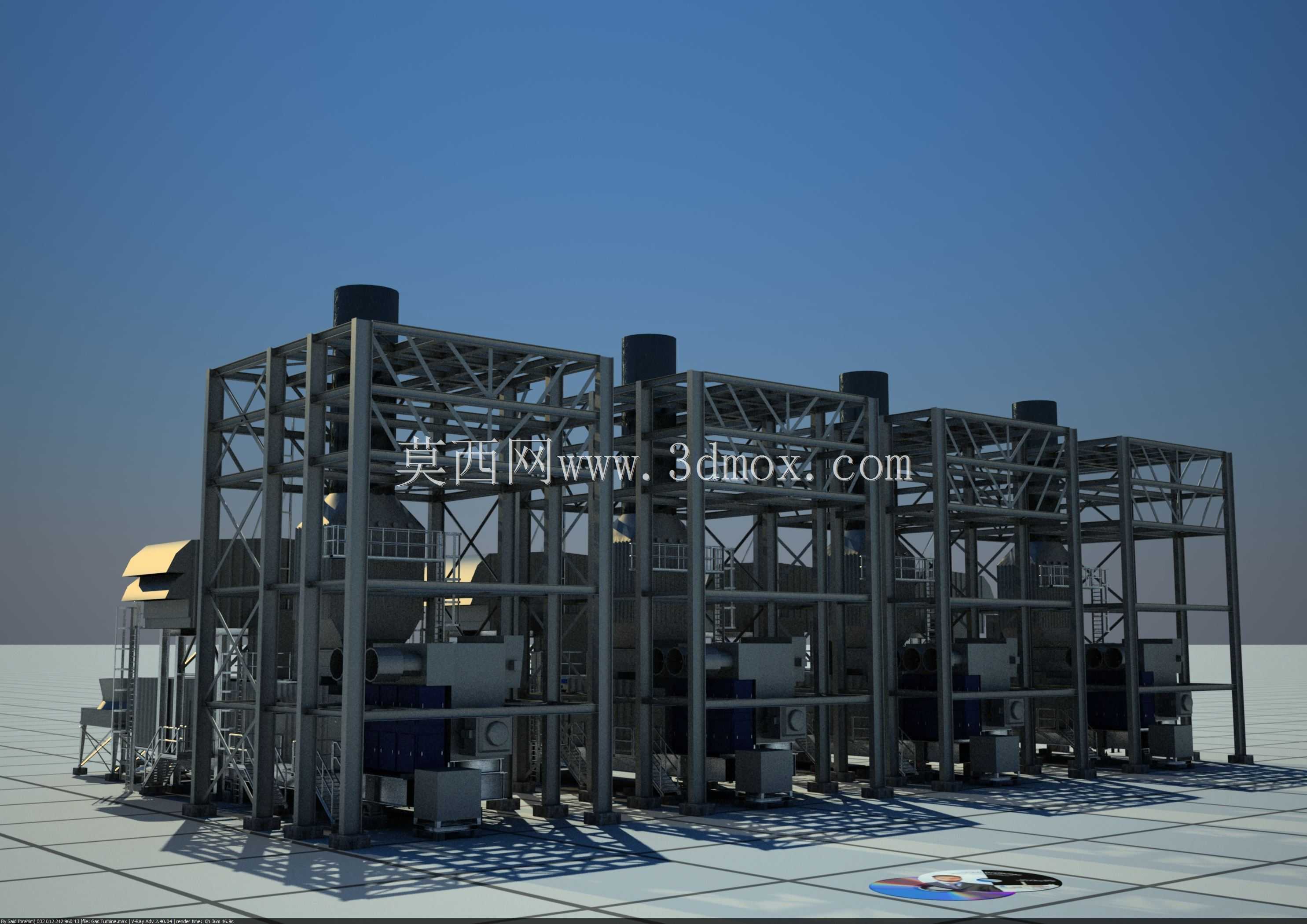

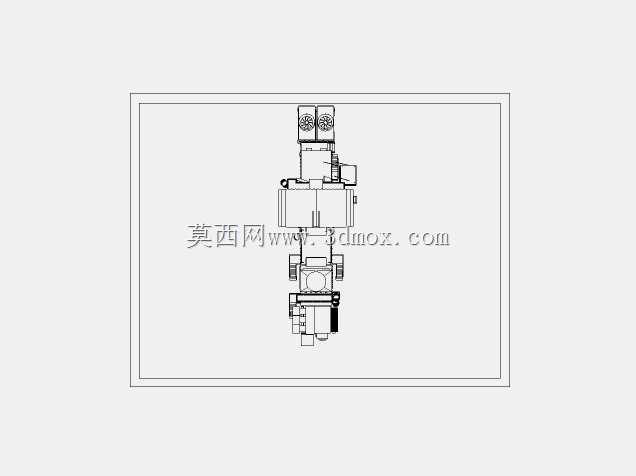

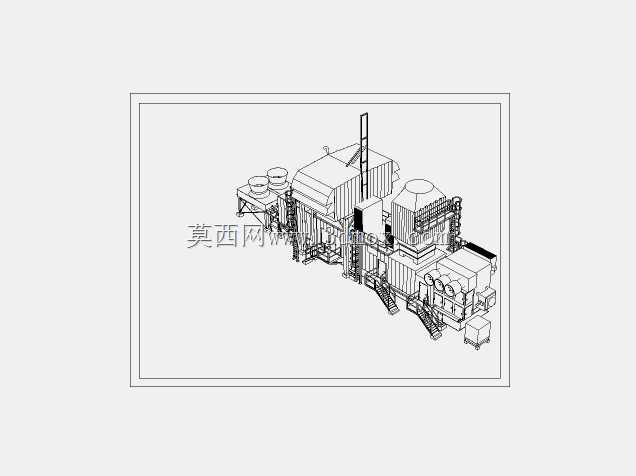

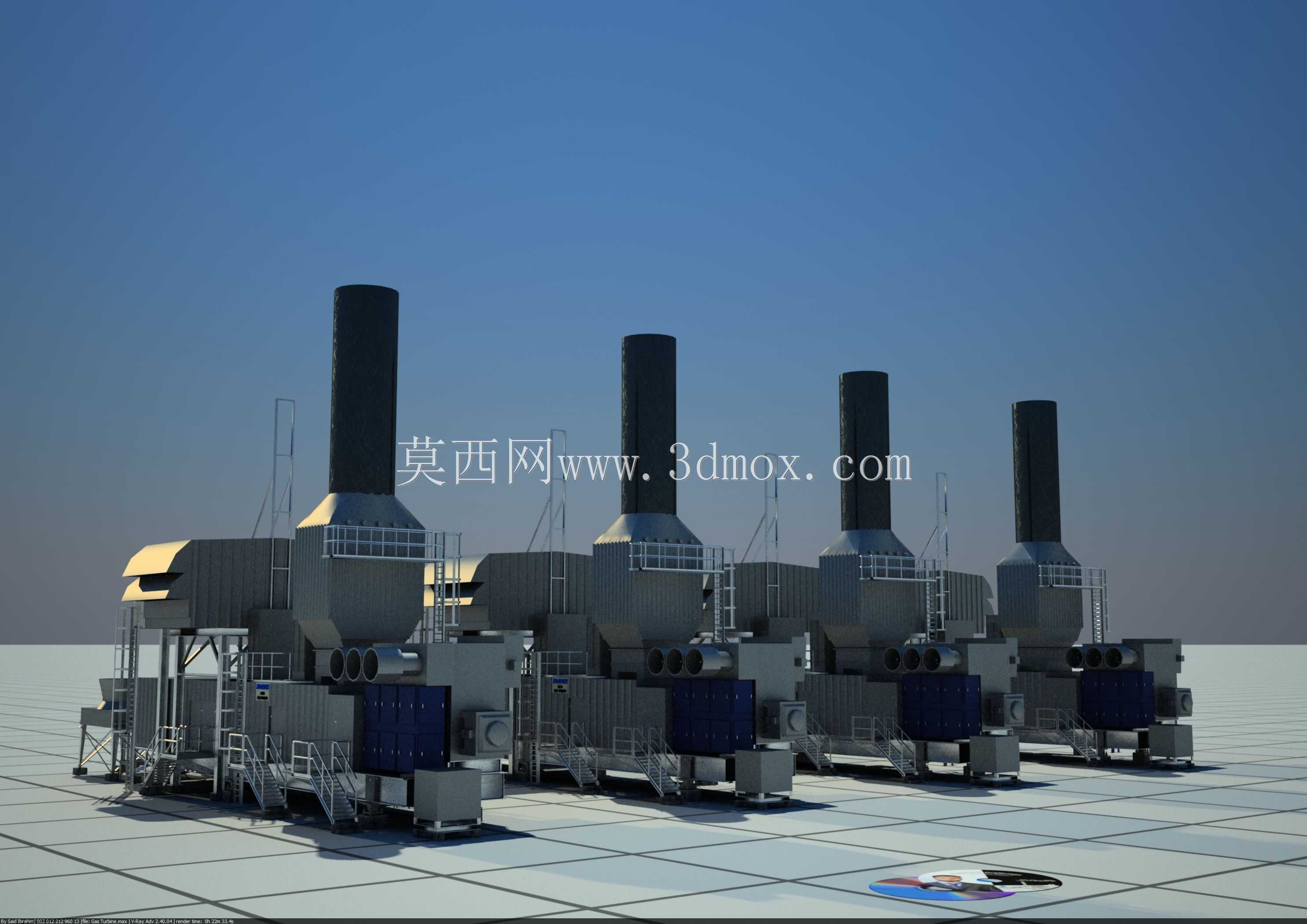

本次呈现的燃气轮机成套机组三维结构，还原了工业现场多台机组并列排布的真实布局形态，可直接用于能源站规划、动力车间布局仿真、设备运维培训等多个工业场景。这类燃气轮机是分布式能源系统、大型工业自备电站、联合循环发电项目中的核心动力设备，能够通过燃烧可燃气体推动透平叶轮高速旋转，将燃料化学能直接转化为旋转机械能，既可以直接驱动工业压缩机、泵组等重载旋转设备，也可以耦合发电机输出电能，同时配套的余热回收模块还能对接生产供热管网，实现能源的梯级高效利用，整体能源转换效率远高于传统燃煤蒸汽动力机组。从功能特性来看，整套机组集成了进气过滤单元、压气机段、燃烧室段、透平做功段、排气烟囱、附属冷却模块、管线桥架、检修走台与爬梯等全部附属结构，每个子模块的衔接位置都按照实际工业安装标准做了对位还原，能够清晰展现燃气从进气、压缩、燃烧做功到最终排气的全流程路径，外部的检修平台、护栏、爬梯布局也完全符合工业现场的安全操作规范，可直观呈现设备日常运维的操作空间预留情况。在设计思路上，这套三维结构优先还原了机组的模块化布局逻辑，将核心主机与外围辅助系统做了清晰的层级划分，既保留了主机部分的精密结构特征，也简化了非核心的冗余细节，能够适配不同场景的展示需求：用于项目前期规划时，可直接提取机组外轮廓尺寸校验车间安装边界，核对机组与厂房立柱、管线桥架、其他配套设备的安全间距，避免后期施工出现布局冲突；用于运维教学时，可拆解展示各外部模块的相对位置，帮助运维人员快速熟悉设备外部结构与巡检点位。从安装边界来看，单台机组的横向占地、竖向排气烟囱高度、附属模块的外伸距离都按照真实工业机型的尺寸比例做了还原，多台并列排布时预留的检修通道宽度也符合电力行业车间设计规范，能够直接为能源站的平面布局设计提供直观的三维参考，帮助设计人员快速校验设备排布的合理性，优化厂房空间利用率。
