模块化应急柴油发电机组防雨棚结构设计

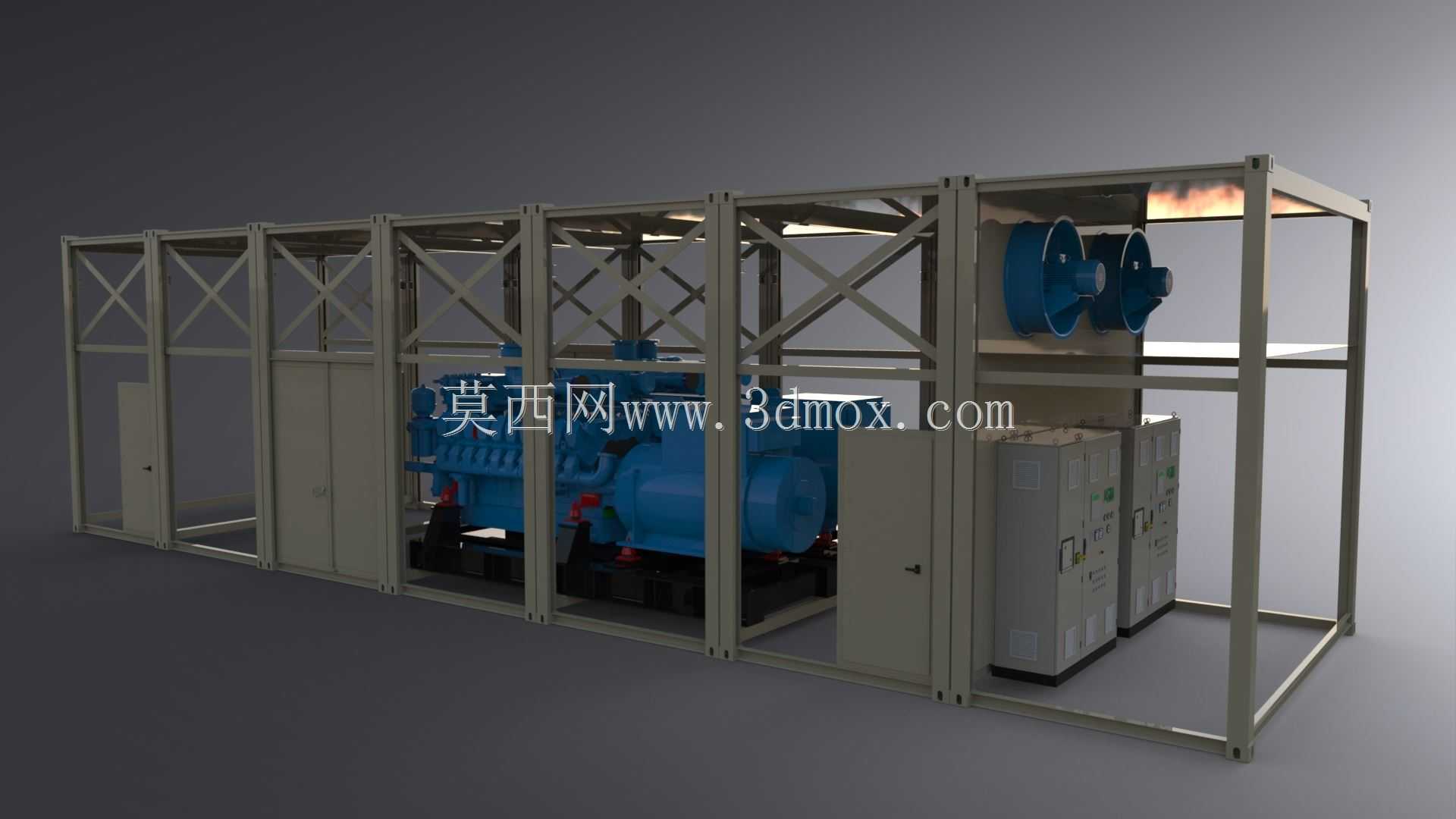

这款模块化防雨棚主要面向户外应急供电场景设计，可适配多台柴油发电机组的集成布置需求，常见于数据中心备用电源点、野外施工营地、大型活动临时保电现场、工矿企业应急供电站等需要在露天环境部署发电设备的场所，核心作用是为内置的柴油发电机组提供全天候防护，隔绝雨水、扬尘、强光直射对机组运行的干扰，同时通过模块化的框架结构实现快速拼装与灵活扩容。从功能特性来看，该防雨棚采用标准单元式钢架拼接结构，单个单元匹配常规集装箱的通用尺寸边界，可根据内置机组的数量、功率规格灵活增减单元段，无需重新定制整体框架；棚体侧面设置可开启的检修门，对应机组的日常维保操作位，日常运行时门体闭合可形成半封闭防护空间，检修时可完全开启留出足够操作空间；棚体端部集成了通风散热组件，匹配柴油发电机组运行时的进排风需求，避免棚内温度过高影响机组输出效率，同时排风侧设置导流结构，避免热气流倒灌影响进风质量。设计思路上，整体采用方管焊接的桁架式框架作为承重主体，交叉斜撑结构强化整体抗风、抗震性能，可适应户外不同地域的风压荷载要求；框架预留了统一的安装接口，内置机组的安装基座、线缆桥架、排烟管路都可通过预制接口快速固定，减少现场焊接、打孔的作业量；棚体外护板采用可拆卸式的拼装板材，运输时可将框架、护板、配件拆分打包，大幅降低运输体积，现场仅需通过螺栓连接即可完成整体组装，无需大型吊装设备配合即可完成搭建。外形尺寸方面，单个标准单元的宽度与高度匹配常用柴油发电机组的外围尺寸，预留了足够的检修通道与散热间隙，多单元拼接后总长度可根据机组配置灵活调整，安装时仅需平整的硬化地面即可放置，无需做复杂的基础预埋，可快速完成部署投用，适配应急场景下快速搭建供电站点的需求。棚体内部可同时容纳两台及以上柴油发电机组，机组之间通过框架分隔形成独立的运行空间，避免运行时的振动相互传递，同时框架预留的走线空间可整合机组的控制线缆、供油管路，让内部布局规整有序，降低后期运维的排查难度。
