石油工业撬装管路集成阀组结构

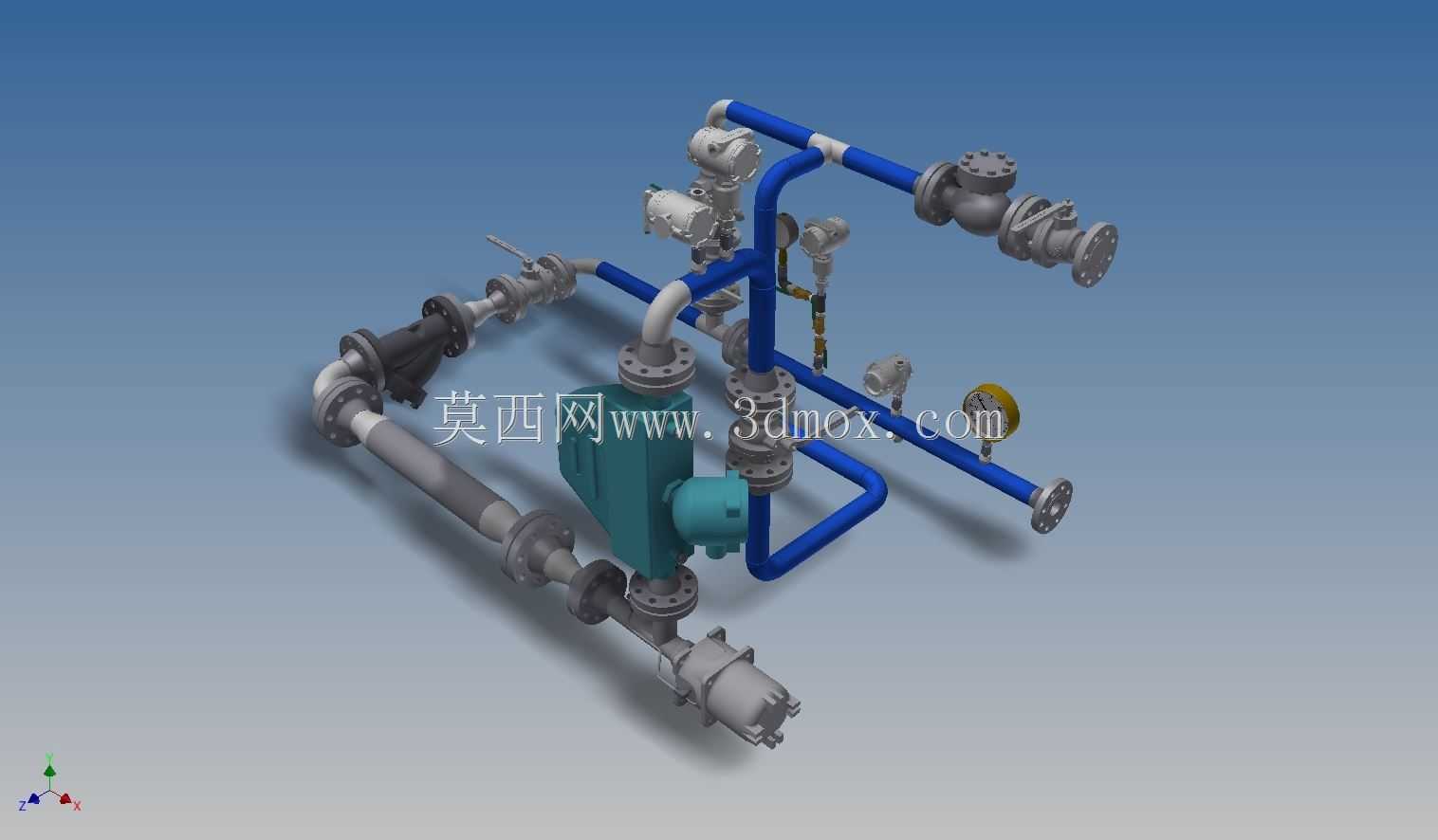

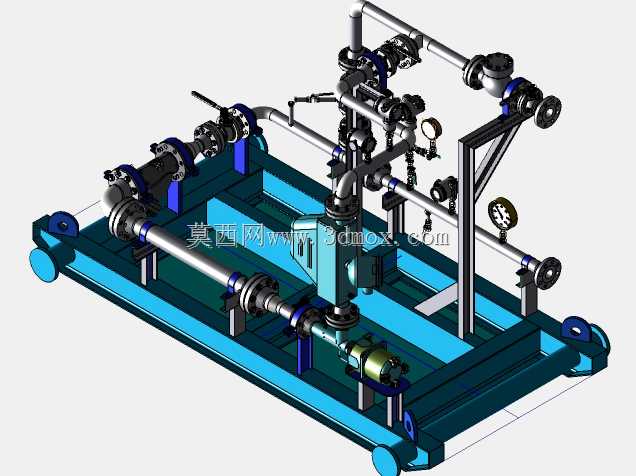

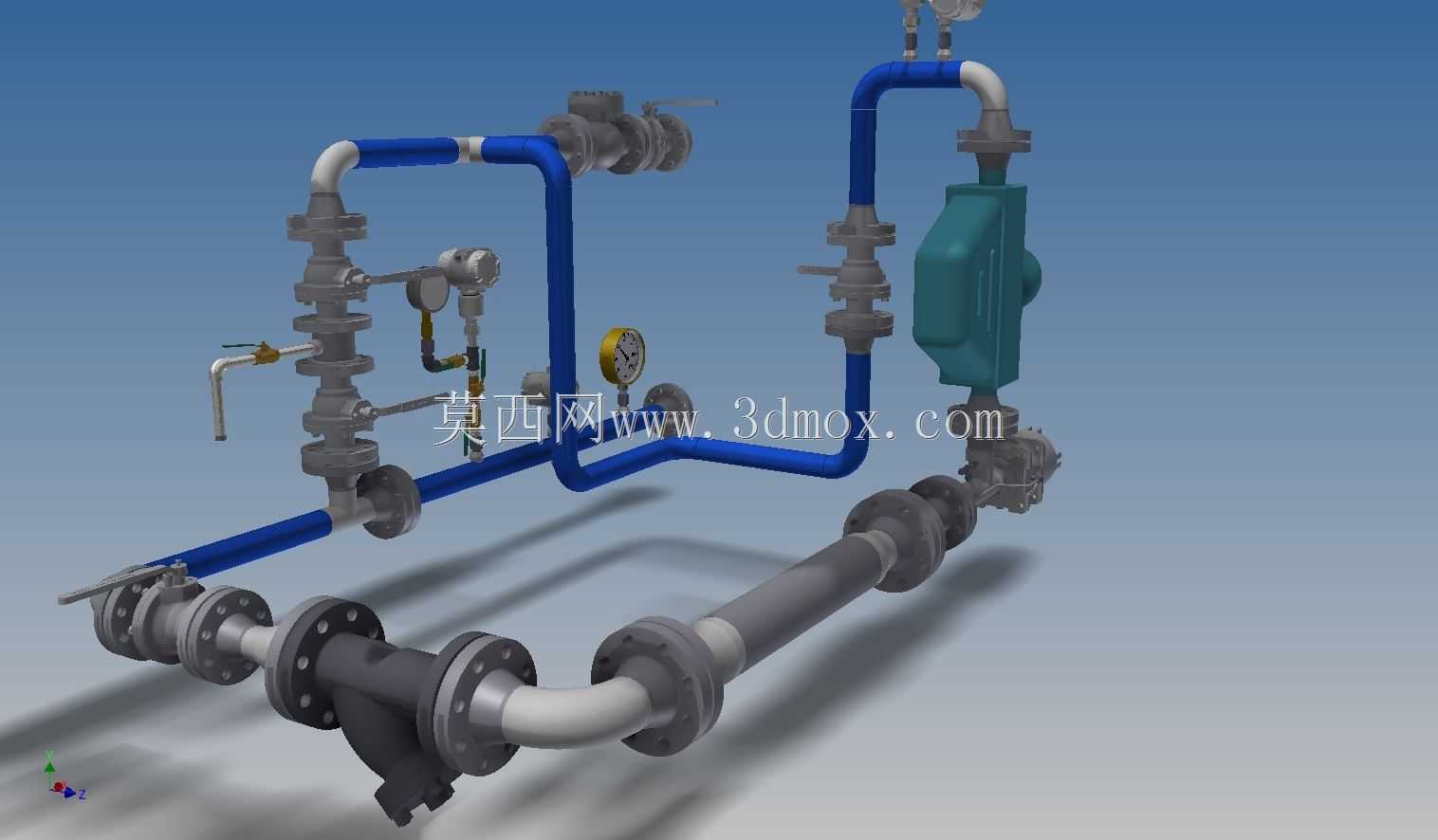

这套集成式管路阀组主要面向石油开采、油气集输场站的工艺输送场景，可直接作为独立功能撬块接入场站工艺管线，承担介质输送通断控制、流向切换、压力调节、杂质过滤的核心功能，适配原油、采出水、低压天然气等多种介质的输送工况，能够在野外露天场站、井场计量站、小型油气处理点等场景直接安装使用，无需现场零散拼接管路组件，大幅缩短现场施工的周期。整套阀组采用模块化撬装设计思路，将控制阀门、过滤组件、连接管路、检测仪表接口全部集成在同一安装基准上，设计阶段充分考虑现场安装的操作空间与检修余量，所有阀门的手轮操作端均预留足够的操作空间，无需额外搭设操作平台即可完成阀门启闭、状态切换的日常操作，过滤组件的排污端朝向撬块外侧，无需拆解主路管线即可完成滤芯更换、杂质排污的维护作业。管路布局采用主管路大口径通径设计，分支管路根据功能需求匹配对应通径，减少不必要的管路弯折带来的压损，所有管路连接位置均采用法兰连接结构，密封面适配石油行业常用的密封垫片标准，能够满足不同压力等级的密封要求，避免介质跑冒滴漏的问题。阀组上集成的多类阀门分别承担不同功能，主干路的通断阀负责整条管路的介质切断，分支路的控制阀负责不同流向的介质切换，配套的过滤组件可拦截介质中的固体杂质，避免杂质磨损下游设备或堵塞精密仪表，预留的仪表接口可直接安装压力、温度检测元件，实时监测管路内的介质运行参数。整套阀组的安装边界充分考虑标准集装箱运输与现场吊装需求，整体外廓尺寸适配常规货运车辆的运输限界，底部预留标准撬装固定点位，可直接通过地脚螺栓固定在场站的硬化基础上，进出口法兰的位置与高度匹配场站常规工艺管线的对接标准，现场安装时仅需对接进出口法兰、完成仪表接线即可投入使用，大幅降低现场安装的施工难度与人工成本。设计过程中对管路的应力分布做了充分校核，在管路弯折位置、阀门集中位置设置对应的支撑结构，避免管路运行过程中因介质冲击、温度变化产生形变泄漏，所有外露金属部件的表面处理均适配野外露天的防腐要求，能够适应油气场站的复杂户外工况，延长整体设备的使用寿命。
