DN100液压浮阀管路装配结构设计

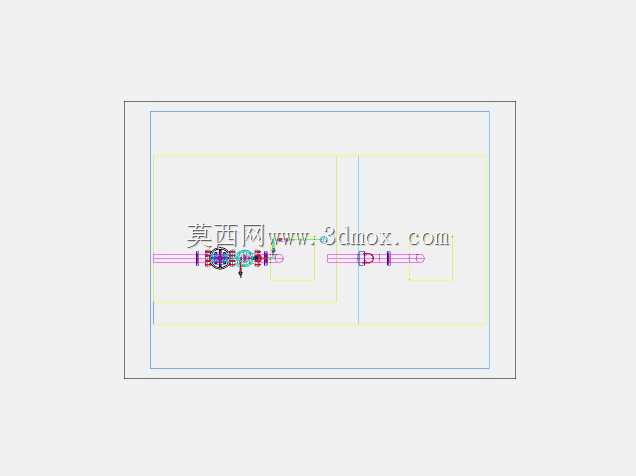

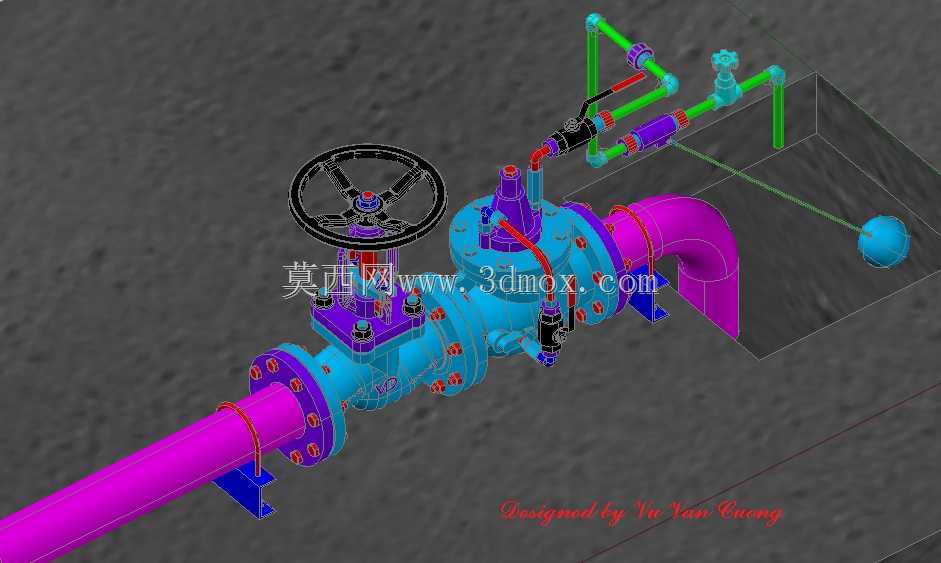

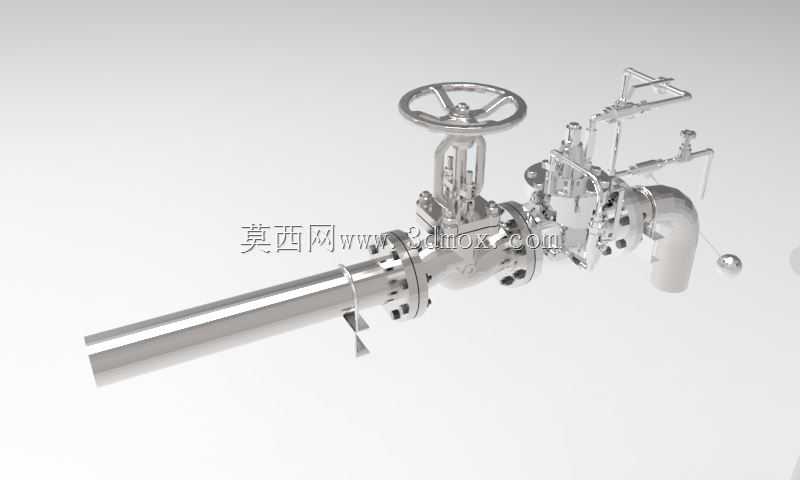

该液压浮阀主要应用于市政供水、工业循环水系统、消防供水管网以及中小型水利输水管道的液位自动控制场景，可安装在储水构筑物的进水端管路，依靠液压驱动与浮球感应的联动机制，自动控制阀门启闭，无需额外外接动力源，即可实现储水设施的液位恒定控制，避免溢流或缺水问题，适配公称通径100mm的中低压输水管道，可在常温清水、低腐蚀性工业水体的输送工况下稳定运行。整套结构以主阀体为核心装配载体，主阀体采用法兰式连接结构，两端法兰预留标准螺栓安装孔位，可直接与同通径的输水管道对接，底部设置支撑脚结构，可在安装时直接固定于管道支墩或安装支架上，抵消管路运行过程中的振动载荷，避免法兰连接处出现渗漏。阀体上部集成手轮操作机构，可在设备调试、检修或者应急工况下实现手动启闭控制，手轮下方的阀杆密封结构采用多级填料密封设计，可有效避免阀杆位置的介质渗漏，同时降低阀杆动作过程中的摩擦阻力。阀体侧方集成液压控制管路组件，包含控制管路、针型调节阀、导阀以及外置浮球感应机构，控制管路采用小通径彩色管路区分走向，其中红色管路为压力引压管，直接连通主阀进水端的高压水体，绿色管路为控制回水管，连通主阀出水端或者储水构筑物，导阀结构可根据浮球反馈的液位信号调整控制腔的压力差，进而驱动主阀瓣的升降动作，实现阀门开度的自动调节。整套装配结构的安装边界充分考虑现场施工需求，主阀两侧预留足够的法兰螺栓操作空间，上部手轮位置预留不小于300mm的操作检修空间，侧方控制管路的布局避开管道支墩的安装位置，浮球感应机构的引管长度可根据储水池的实际安装深度调整，浮球的动作行程与主阀的开度行程做了匹配设计，当液位达到设定高限时，浮球上浮触发导阀动作，主阀控制腔升压带动阀瓣缓慢关闭，避免管路产生水锤冲击；当液位下降到设定低限时，浮球下落带动导阀复位，主阀控制腔泄压，阀瓣在进水端压力作用下缓慢开启，持续向储水设施补水。整套结构的零部件均做了模块化设计，密封件、导阀组件、手轮机构均可单独拆卸更换，降低后期运维成本，法兰连接的设计也让设备可直接替换同通径的传统水力控制阀，无需对现有管路做大规模改造，适配性较强。
