撬装式两级管道调压减压装置

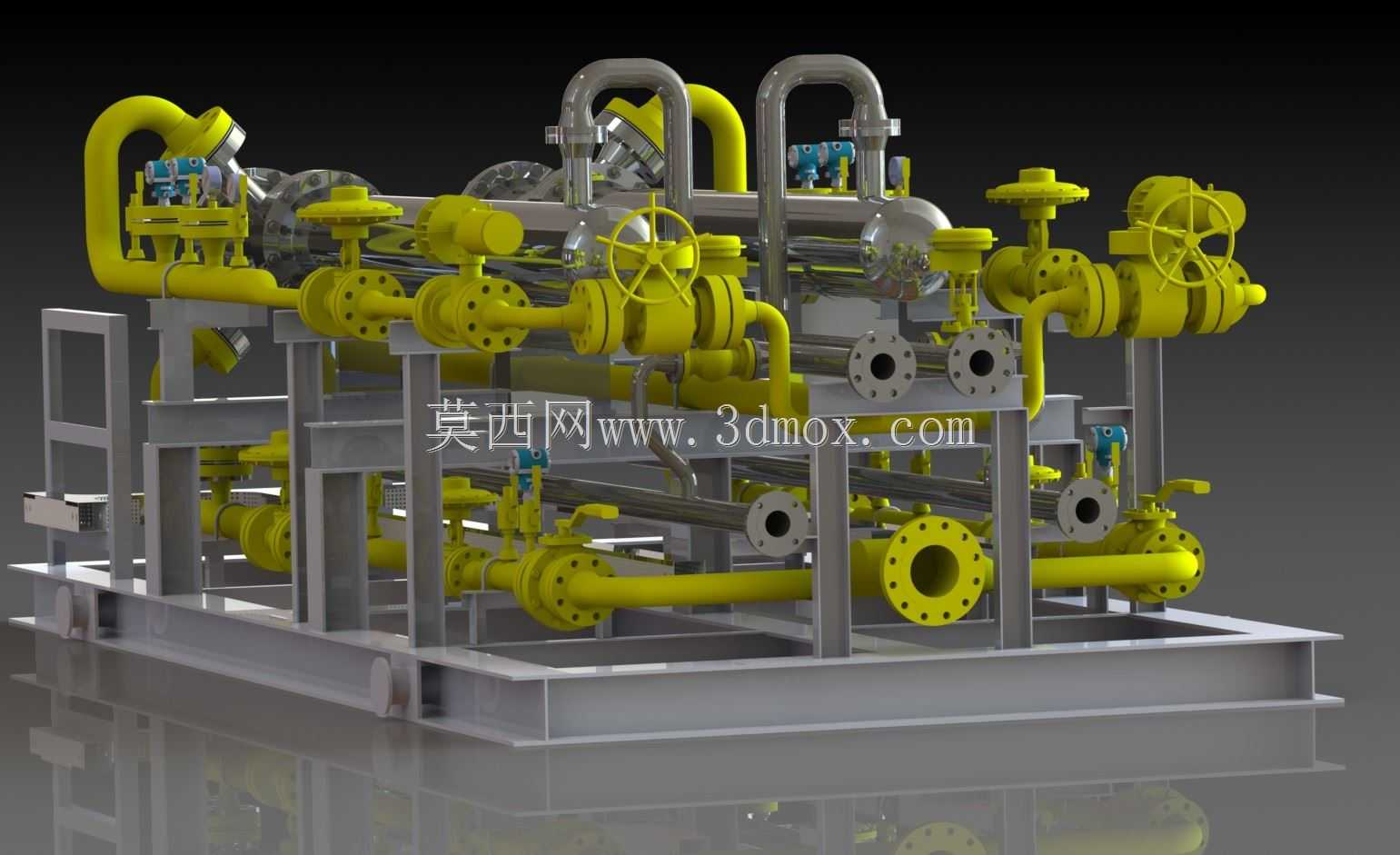

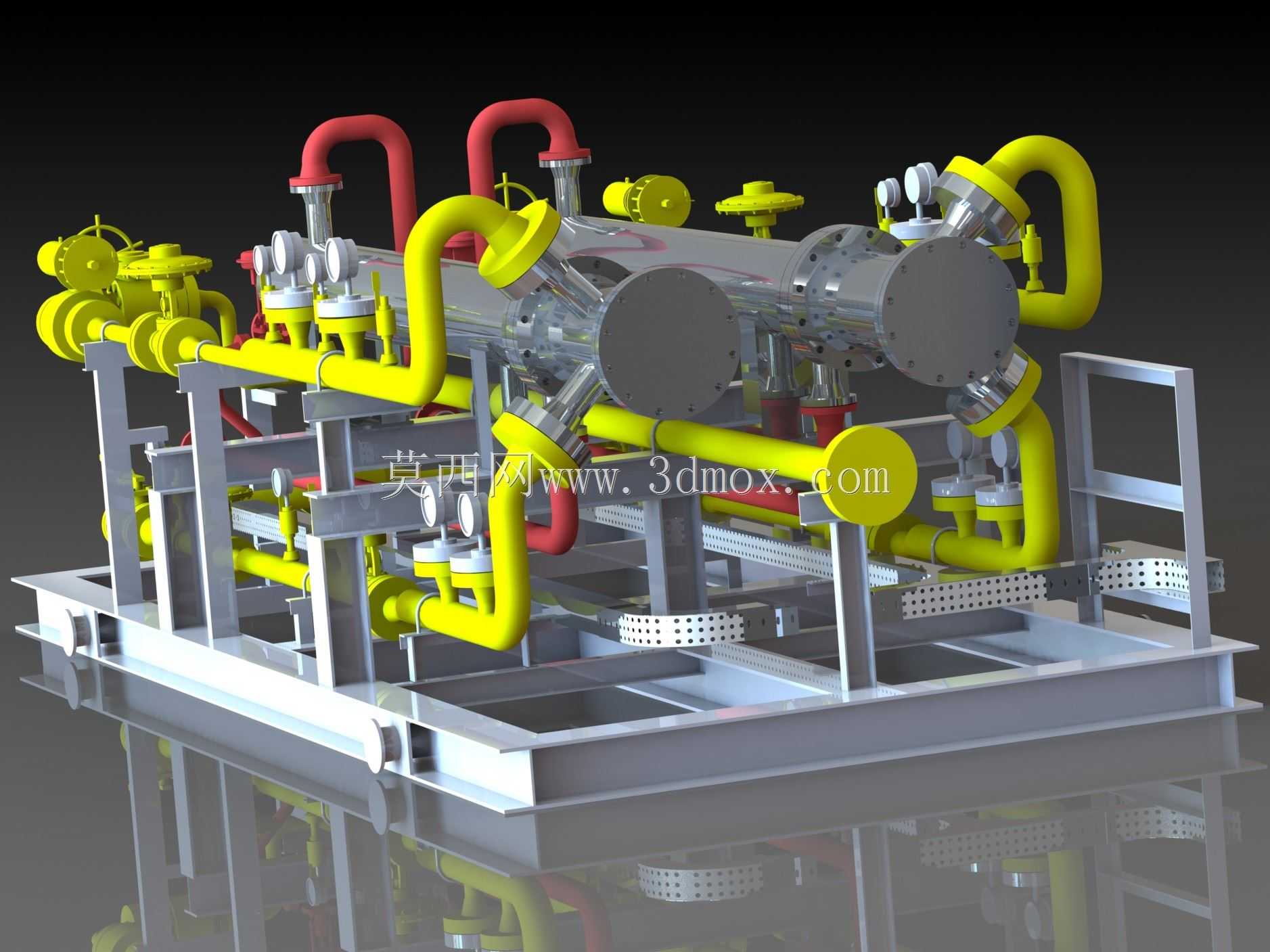

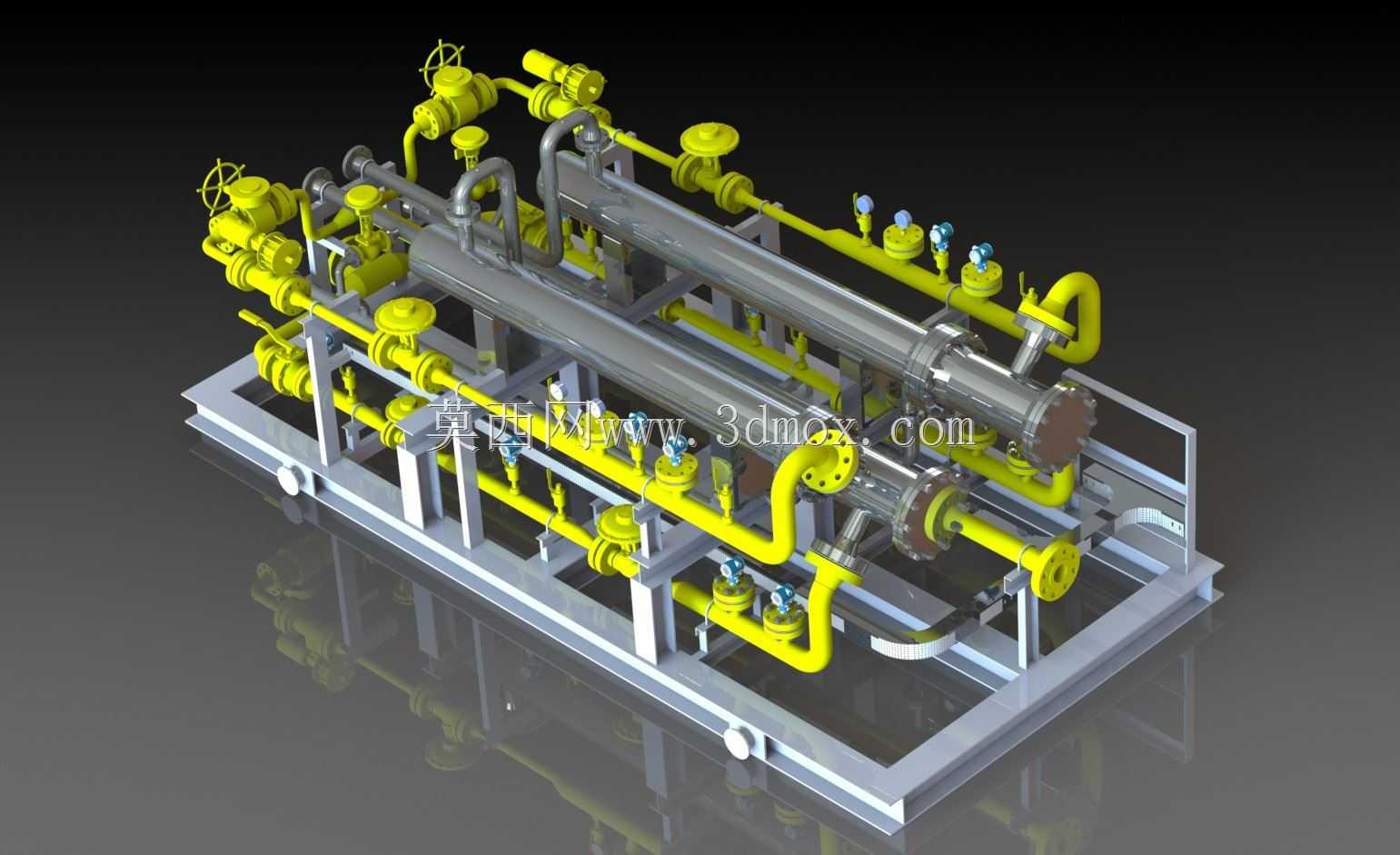

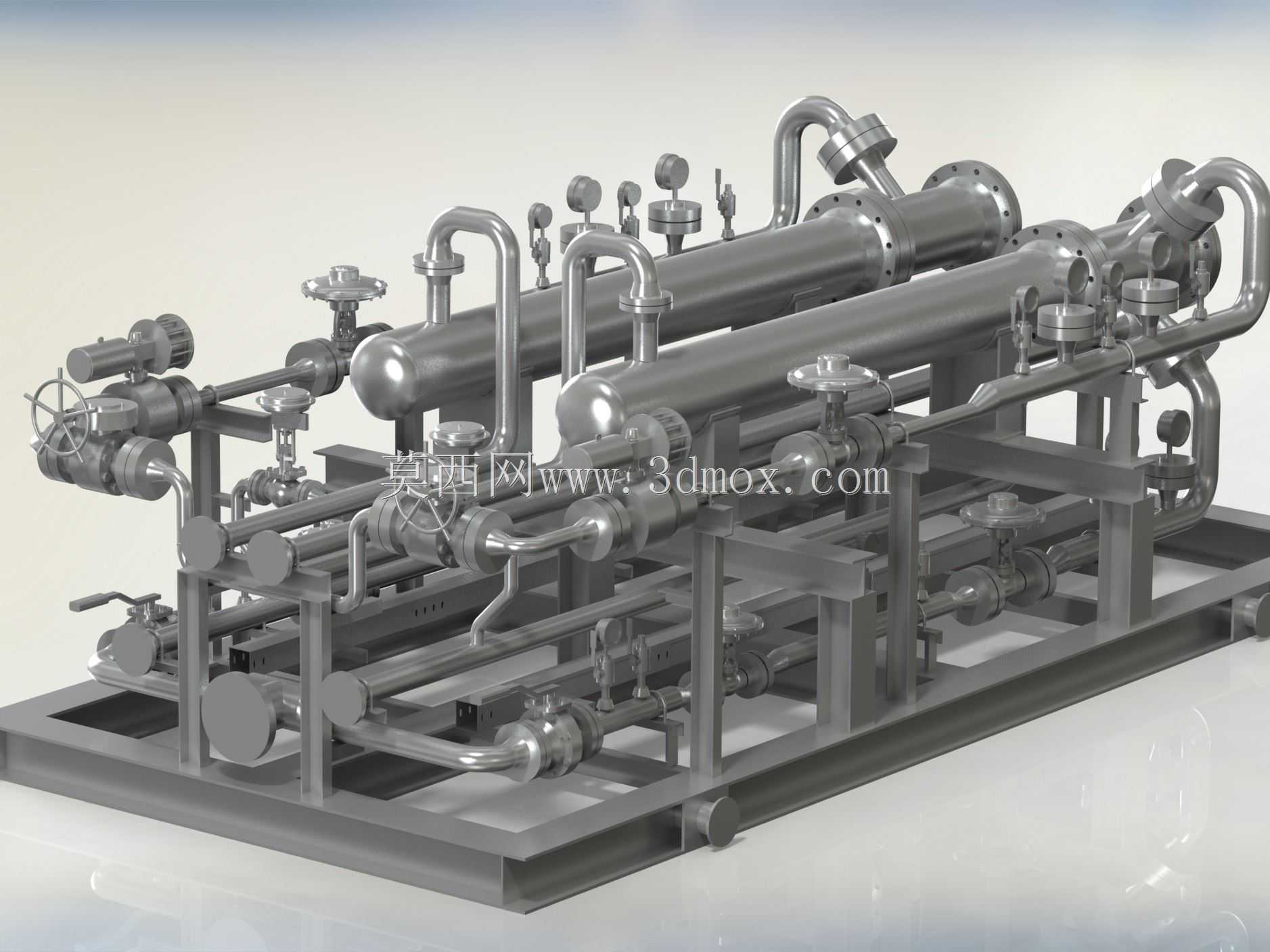

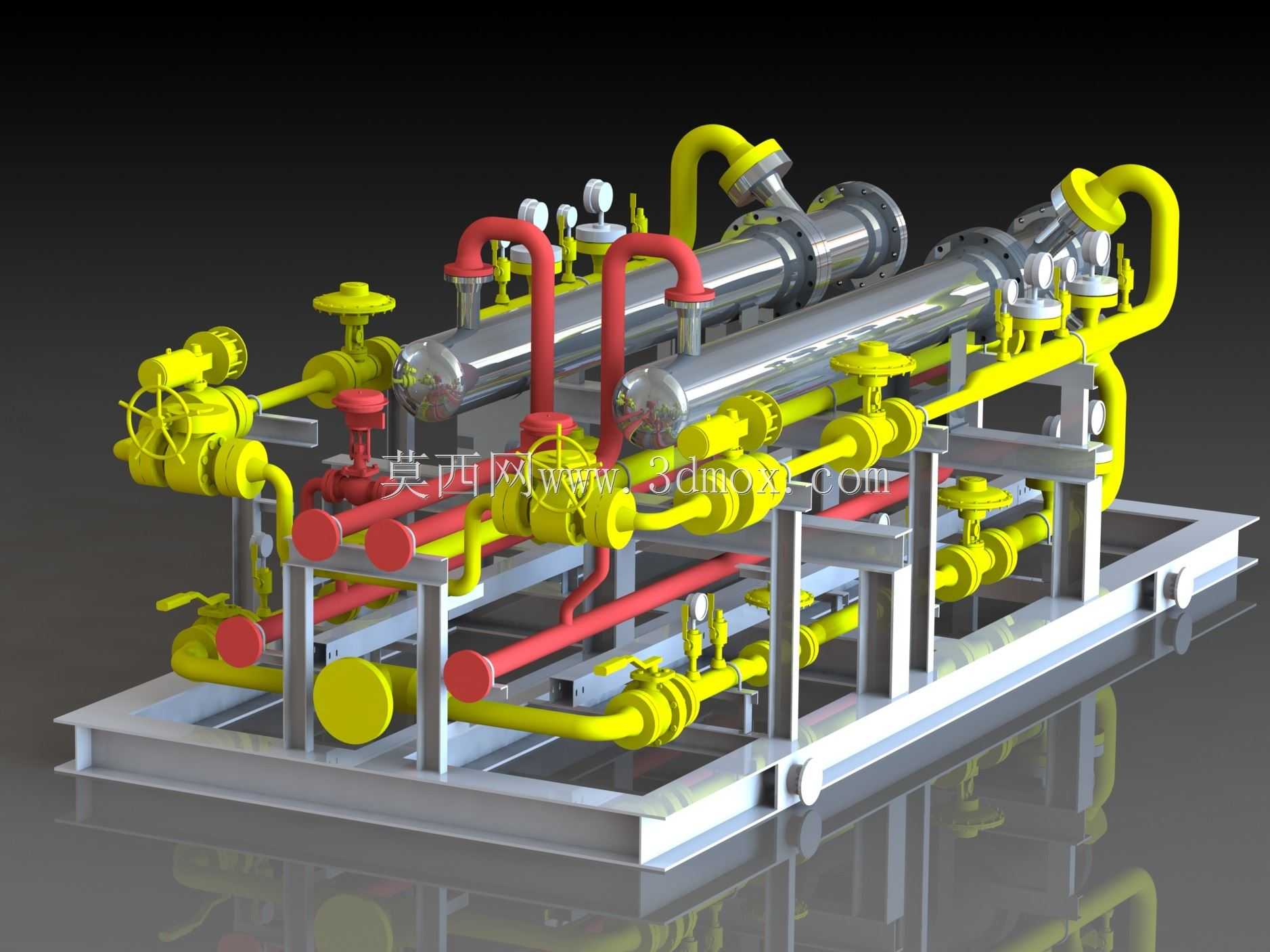

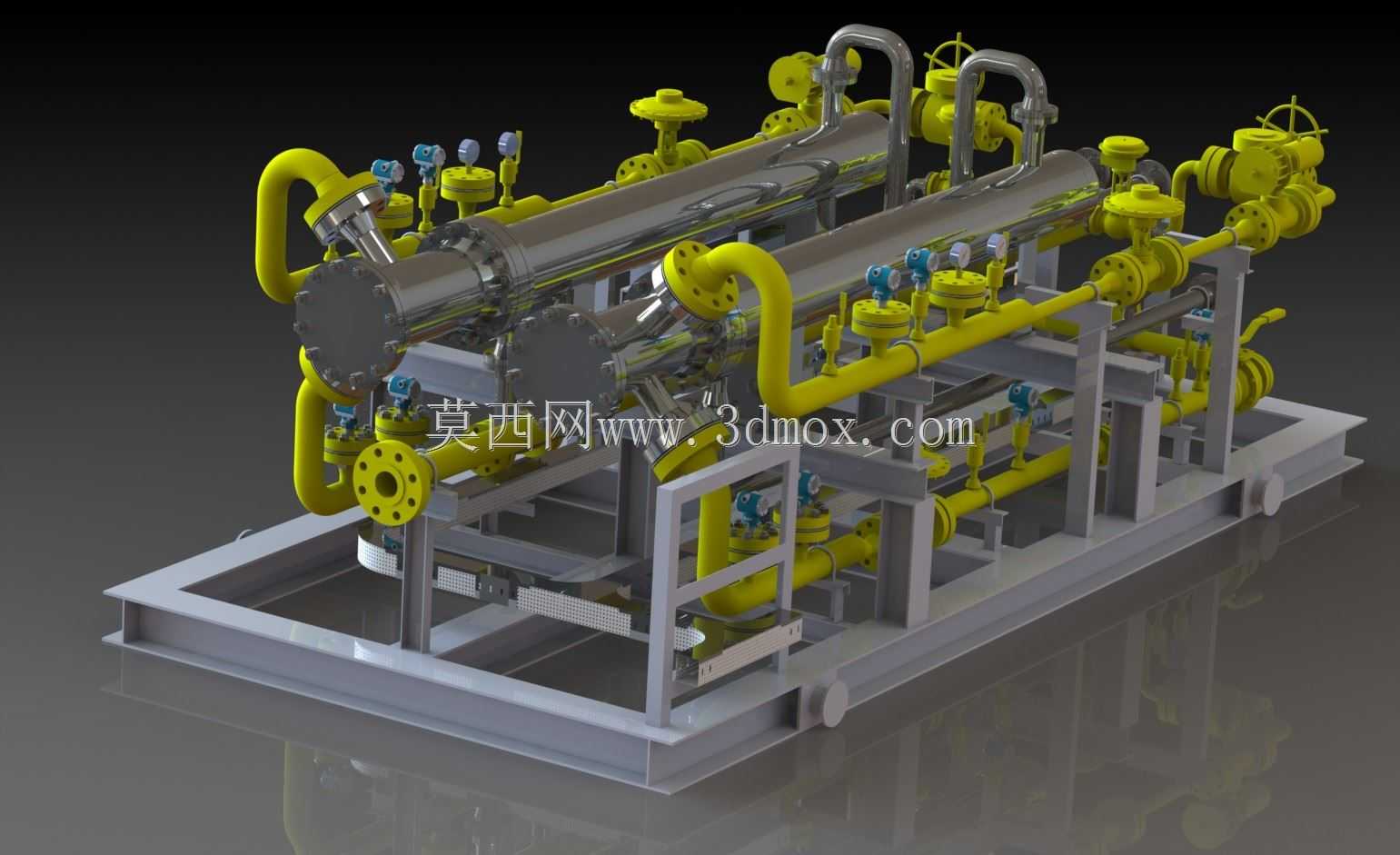

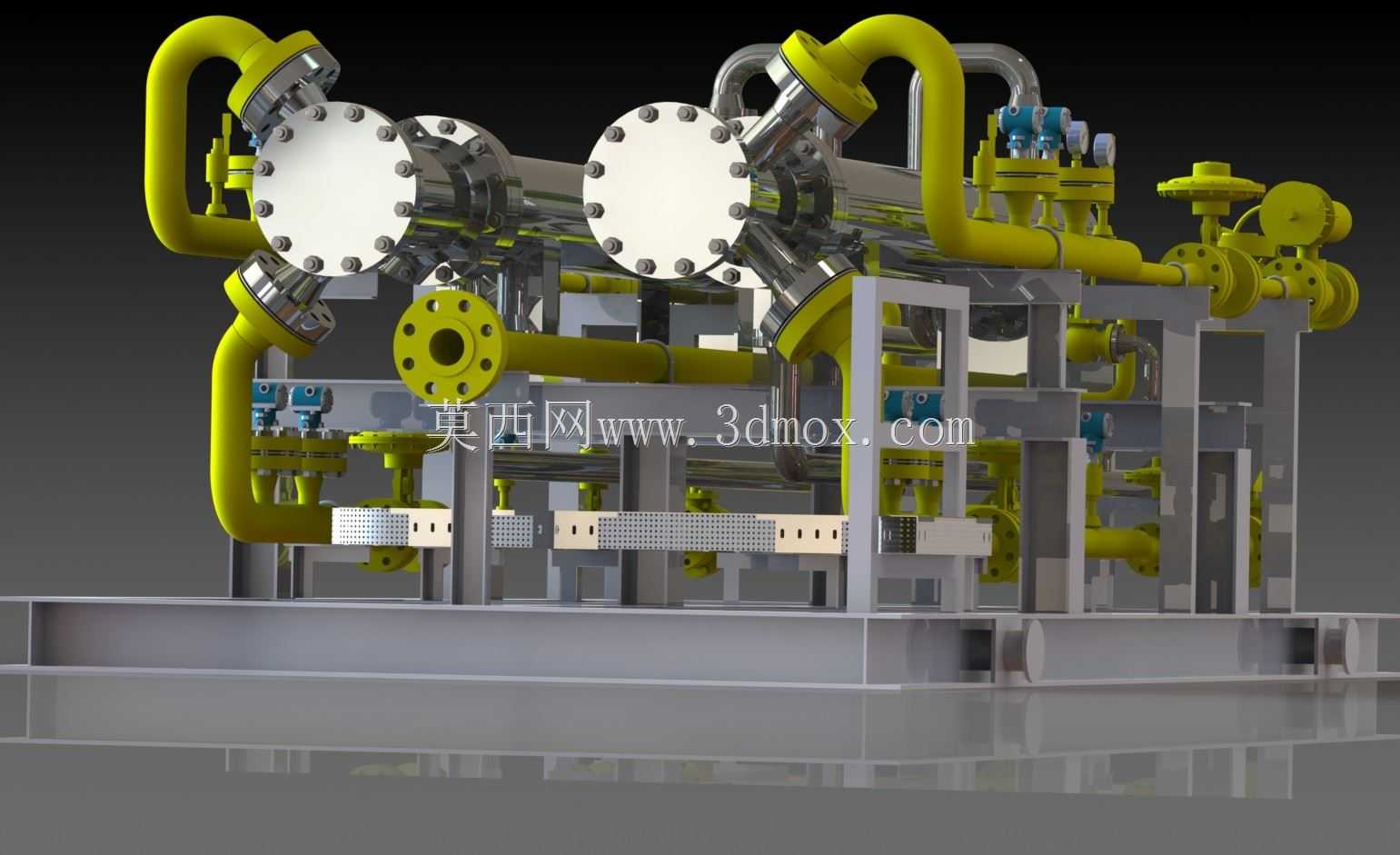

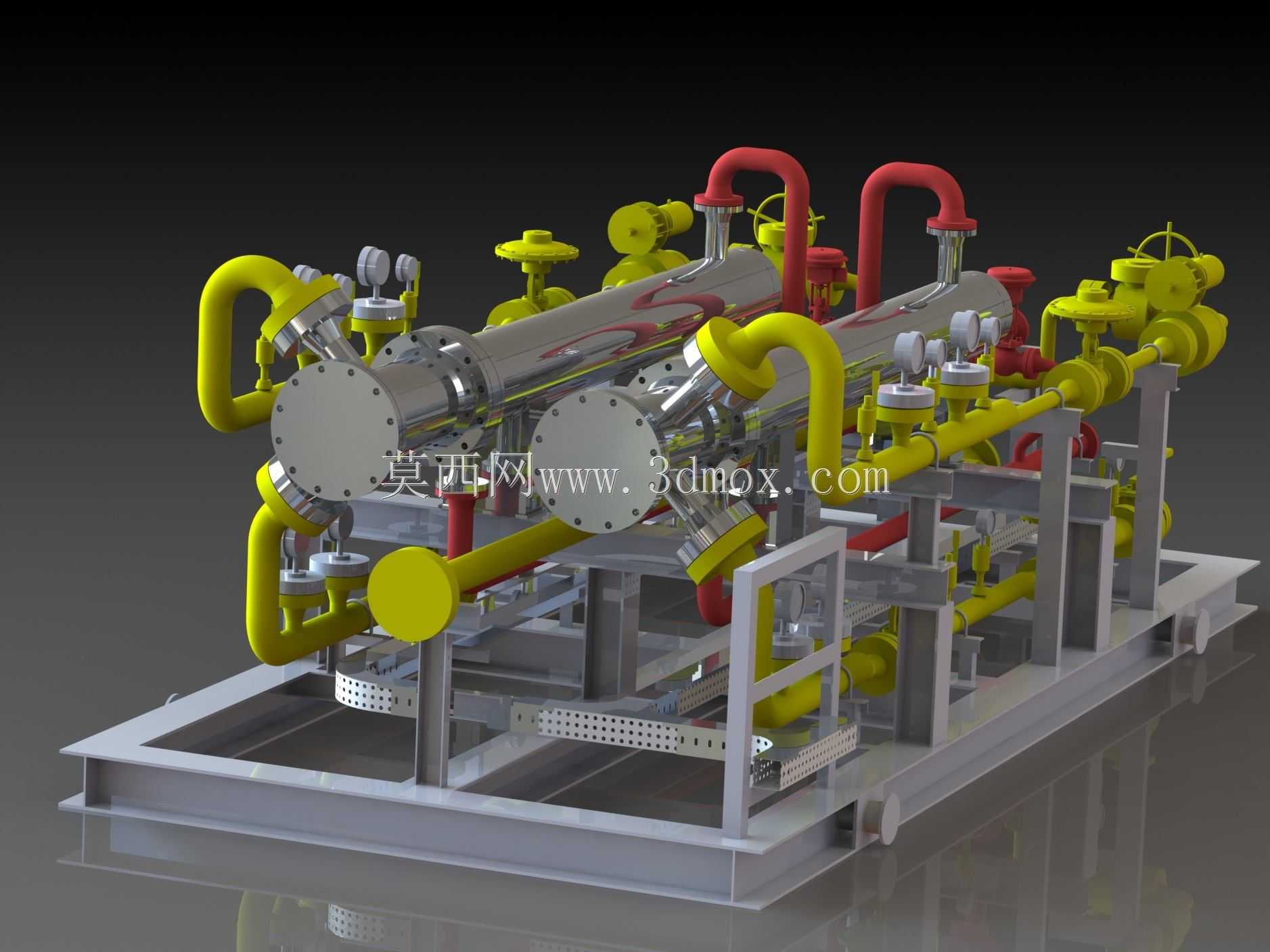

该减压装置主要应用于城镇燃气输配场站、CNG加气站调压计量区、工业用户燃气接入端等场景，核心作用是将上游来流的高压燃气经过两级节流降压，稳定输出符合下游管网或用气设备压力要求的介质，同时兼顾介质过滤、安全截断、流量分配的辅助功能，保障输配系统压力平稳，避免超压风险传导至下游用气环节。整套设备采用集成撬装化设计思路，将两级减压单元、工艺管道、控制阀门、安全附件、支撑框架整合为一体式结构，省去现场分散安装的管线拼接工作量，到场后仅需对接进出口法兰即可完成投用准备，大幅缩短现场施工周期，降低现场安装的错漏风险。设备主体采用卧式双列换热筒体搭配黄色工艺管线布局，核心减压阀体沿管线走向依次排布，进出口端采用标准法兰连接结构，撬体底座采用型钢焊接成型，底部预留叉车搬运孔位与地脚安装孔，整体安装边界规整，可直接安置于硬化场站地面，无需额外制作复杂混凝土基础。设计过程中充分考虑管线应力分布，弯头位置采用大曲率半径成型管件，降低介质流动阻力，阀门操作端统一朝向巡检通道侧，预留足够的操作空间便于日常开关维护与压力表读数查看，安全放散管接口预设在撬体边角位置，可直接外接站区放散总管。两级减压的结构设计可实现压力梯度分配，一级减压先将高压来流降至中间压力区间，二级减压再精准稳定至输出压力，相比单级减压结构，阀芯承受的压差更小，设备运行噪音更低，阀芯磨损速度大幅减缓，可延长核心部件的检修周期。撬体框架做了防腐喷涂处理，适配户外露天场站的使用环境，所有工艺管线根据介质流向做了统一标识，巡检人员可快速识别介质走向与阀门功能，设备整体布局紧凑，在满足操作维护空间要求的前提下尽可能压缩占地尺寸，适配用地紧张的城区场站与工业厂区安装场景。
