1/2英寸接口五阀组工业管路控制结构

这款五阀组结构主要应用于工业过程检测领域的压力、差压变送器配套场景，在石油炼化、化工生产、电力输送、市政水处理等行业的流体管路测控系统中承担核心的通路切换、压力校准、排污泄压功能，是差压式流量检测、液位检测系统中不可或缺的配套控制部件，能够在不拆卸现场仪表的前提下完成在线校准、零点调试、管路吹扫等运维操作，大幅降低现场仪表运维的拆装工作量，避免频繁拆装带来的密封失效、介质泄漏风险。

从实际用途来看，该五阀组通过五个截止式阀芯的协同动作，可实现高压侧导通、低压侧导通、高低压侧平衡、排污泄压、仪表隔离等多种工作状态切换：正常测量工况下，高低压侧取压阀保持开启，平衡阀与排污阀保持关闭，被测介质压力可稳定传递至后端检测仪表；校准仪表零点时，可关闭高低压取压阀、开启平衡阀，使仪表两侧受压一致完成零点校准；需要排污吹扫时，可开启对应侧的排污阀，利用管路内介质压力将阀组内部积存的杂质、冷凝液排出，避免杂质堵塞取压通路影响测量精度。

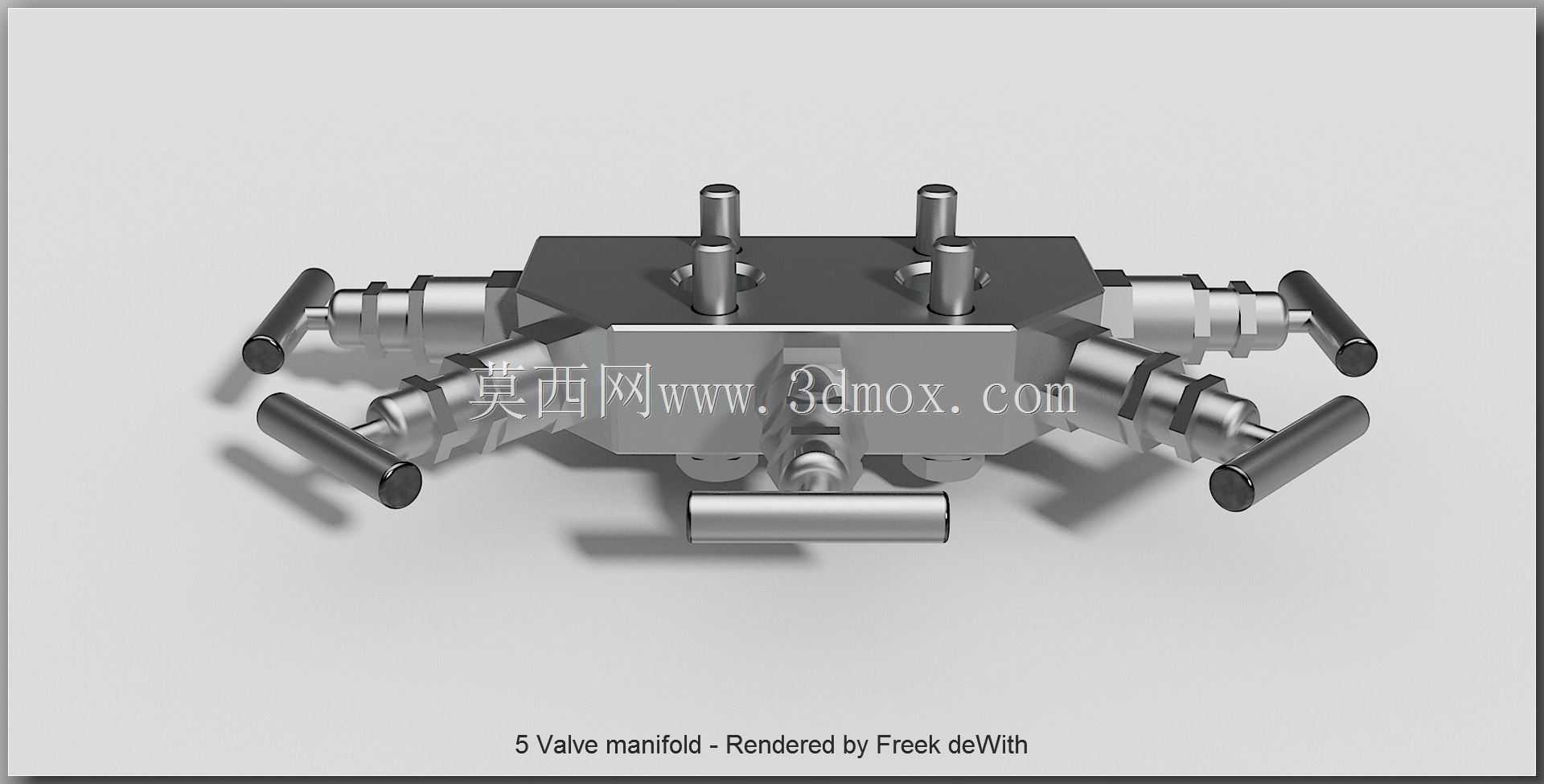

在功能特性设计上，这款1/2英寸连接规格的五阀组采用一体化集成式阀体结构，相比分散式安装的多个独立截止阀，大幅减少了管路连接接头数量，从结构上降低了介质外漏的风险点；每个阀芯都采用硬密封配合软密封的双重密封结构，在高压、温差波动较大的工业现场工况下仍能保持可靠的密封性能，手轮采用滚花防滑设计，现场操作人员佩戴劳保手套也可轻松完成阀门启闭操作，每个手轮的操作行程都经过优化，仅需较小的旋转角度即可完成全开到全关的状态切换，提升现场操作效率。

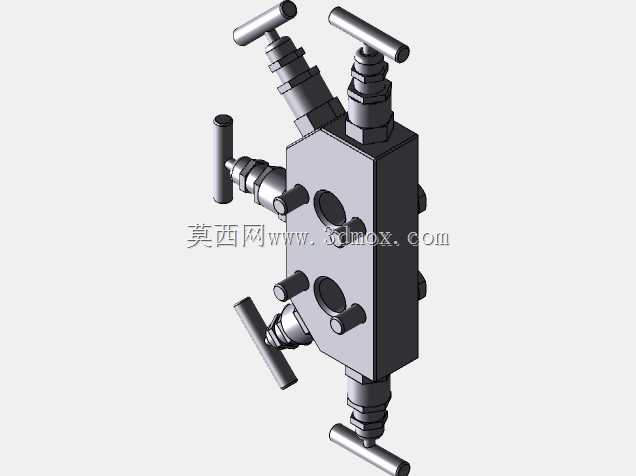

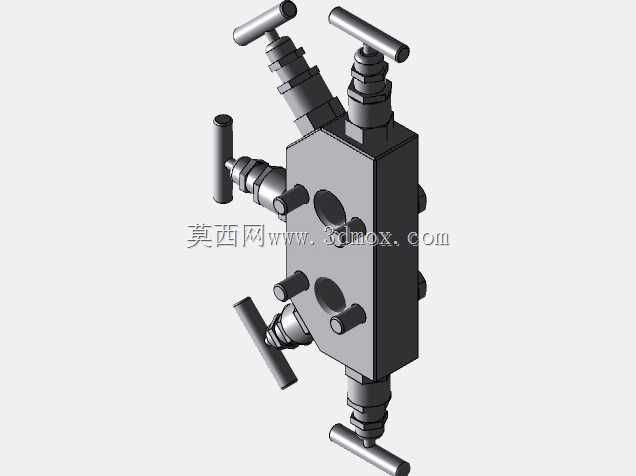

设计思路上，这款阀组充分考虑了现场安装的通用性与操作便利性，阀体采用对称式布局结构，高压侧与低压侧接口位置完全对称，既支持水平管路安装也支持垂直管路安装，无需额外定制安装支架即可适配绝大多数主流品牌的差压变送器安装尺寸；阀体上预留的两个安装定位孔可直接与变送器的安装法兰对接，中间采用金属缠绕垫片实现密封，安装时仅需对称拧紧固定螺栓即可保证密封面受力均匀，避免单侧受力导致的密封垫压偏泄漏问题。

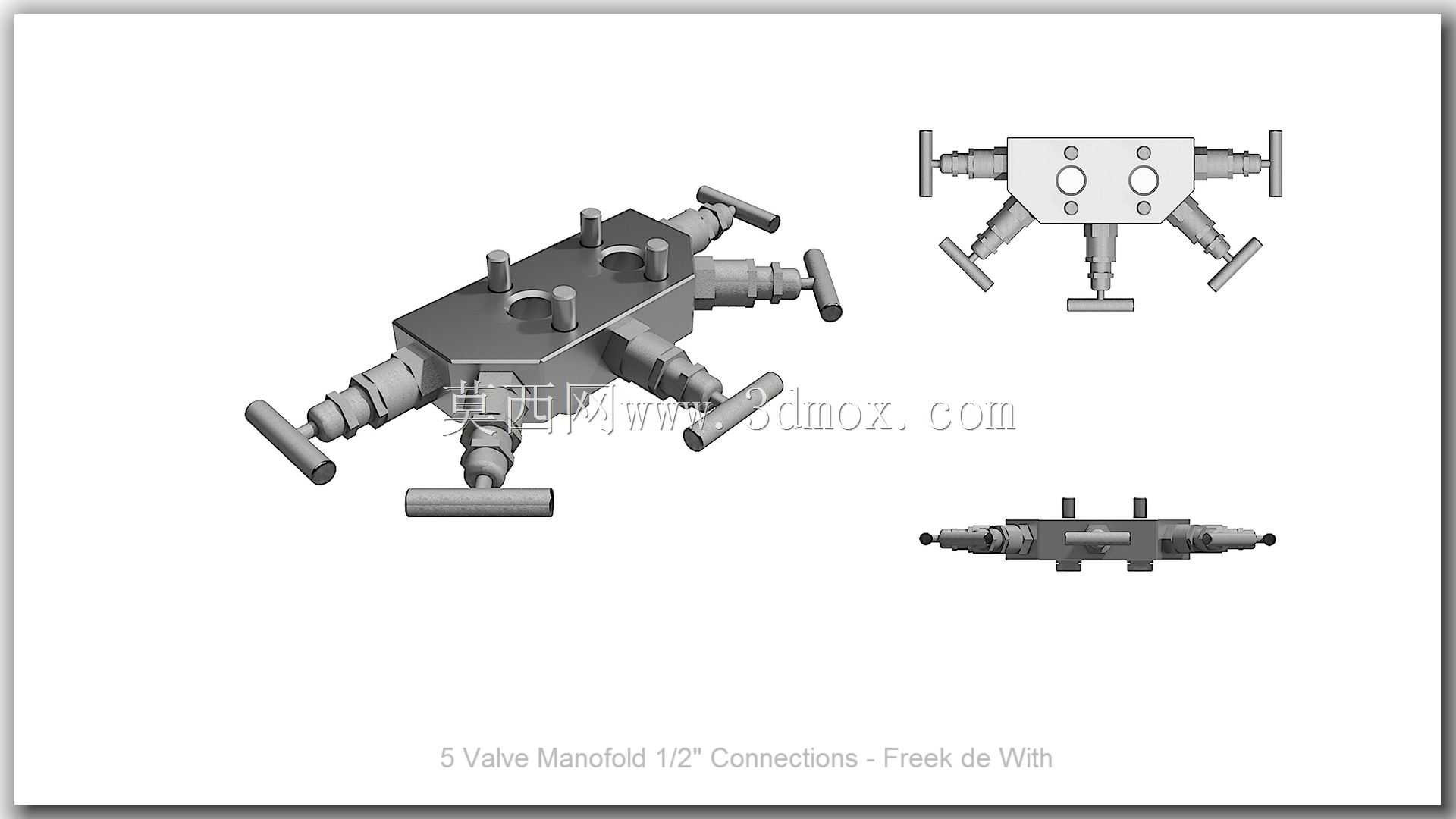

从外形尺寸与安装边界来看，这款1/2英寸接口五阀组的整体结构紧凑，主体阀体采用锻造工艺加工而成，整体宽度控制在常规变送器安装间距范围内，安装后不会超出仪表保温箱的内部容纳尺寸，两侧的取压接口采用标准1/2英寸管螺纹设计，可直接与现场的引压管路通过卡套接头或焊接接头连接，底部的两个排污阀接口预留了足够的操作空间，连接排污管时不会与周边的安装支架、管路产生干涉，手轮的布置位置充分考虑了操作空间需求，每个手轮之间都留有足够的手指操作间隙，操作任意一个阀门时都不会误触相邻的其他手轮，避免误操作带来的生产安全风险。
