明杆法兰连接手动工业闸阀结构设计

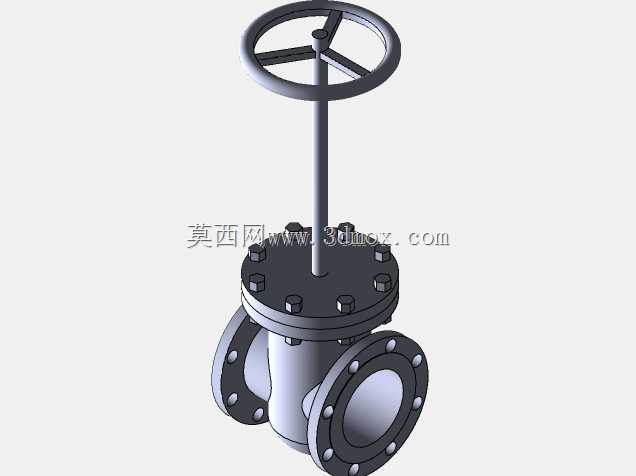

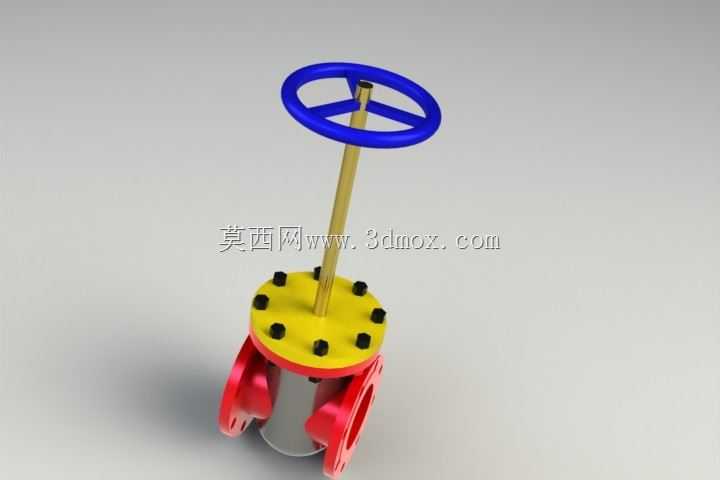

这款手动闸阀是工业流体管路系统中应用极为广泛的截断类控制部件，主要承担管路内流体介质的通断控制功能，可适配净水输送、暖通循环、低压化工流体输送、市政给排水等多个场景的管路布设需求，在常规工况下可实现全开或全关的管路状态控制，不适合作为调节类部件对介质流量进行节流管控，避免长期半开状态下密封面受介质冲蚀磨损影响使用寿命。从功能特性来看，该闸阀采用明杆结构设计，阀杆随启闭动作做升降运动，操作人员可直接通过手轮下方阀杆的外露长度直观判断阀门的启闭状态，避免出现误操作的情况；手轮采用轮辐式圆形结构，操作时受力均匀，无需额外辅助工具即可完成手动启闭操作，手轮与阀杆之间通过可靠的连接结构传递扭矩，操作过程中无打滑松脱风险。阀体采用法兰连接结构，两端法兰带有均匀布设的螺栓孔，安装时可与对应通径的管路法兰通过螺栓紧固对接，法兰端面可适配密封垫片实现端面密封，有效避免介质在连接位置出现渗漏。阀体中部的阀盖与主阀体通过多组均匀分布的螺栓实现紧固连接，连接面设置密封结构，可承受管路内的常规工作压力，避免阀腔内部介质从连接缝隙溢出。在设计思路上，这款闸阀遵循了低压管路通用闸阀的成熟结构逻辑，内部闸板采用平行密封结构，启闭过程中闸板沿阀体内的导向槽做垂直升降运动，运动过程中密封面与阀座之间的摩擦阻力较小，操作力矩更低，同时可减少密封面的磨损量，延长部件的实际使用寿命。阀杆穿过阀盖的位置设置有填料密封结构，可在阀杆做升降运动时始终保持密封状态，避免介质沿阀杆间隙向外渗漏。从安装边界来看，该闸阀整体结构紧凑，手轮位于阀体最上方，安装时需要在手轮上方预留足够的操作空间，满足手动转动手轮的操作需求，同时要预留阀杆向上伸出的空间，避免阀门全开时阀杆顶到周边布设的其他管线或结构件；两端法兰的螺栓孔采用标准法兰的孔距设计，可直接与同压力等级、同通径的标准管路法兰对接，无需额外制作转接部件，安装适配性较强。阀体下部为对称的双法兰流道结构，流道内部为直通式设计，介质流经阀门时的流阻更小，压力损失更低，可减少管路输送过程中的动力损耗。
