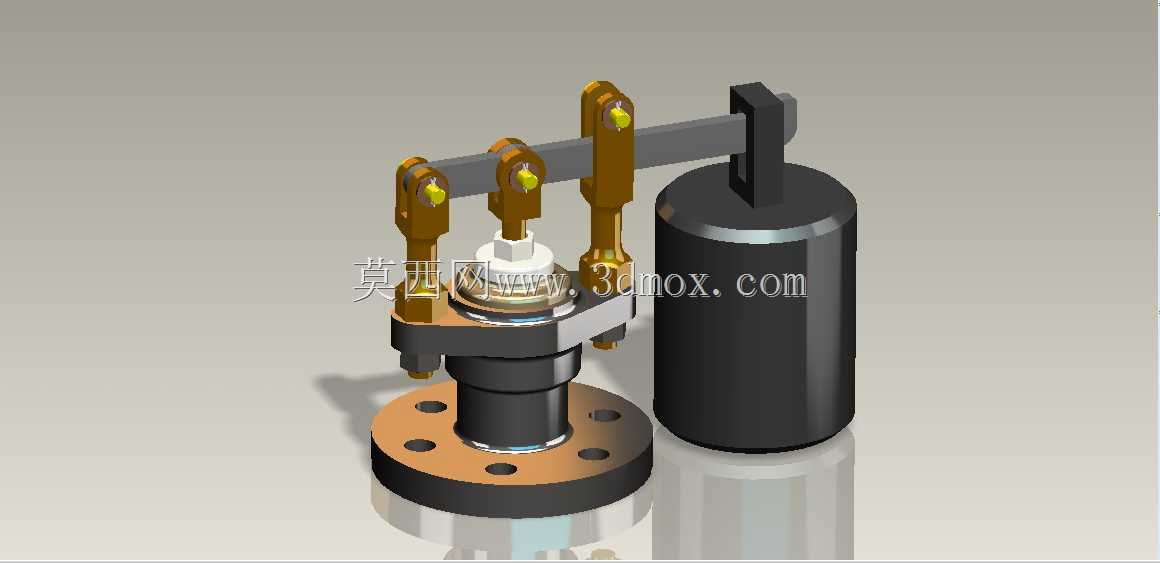

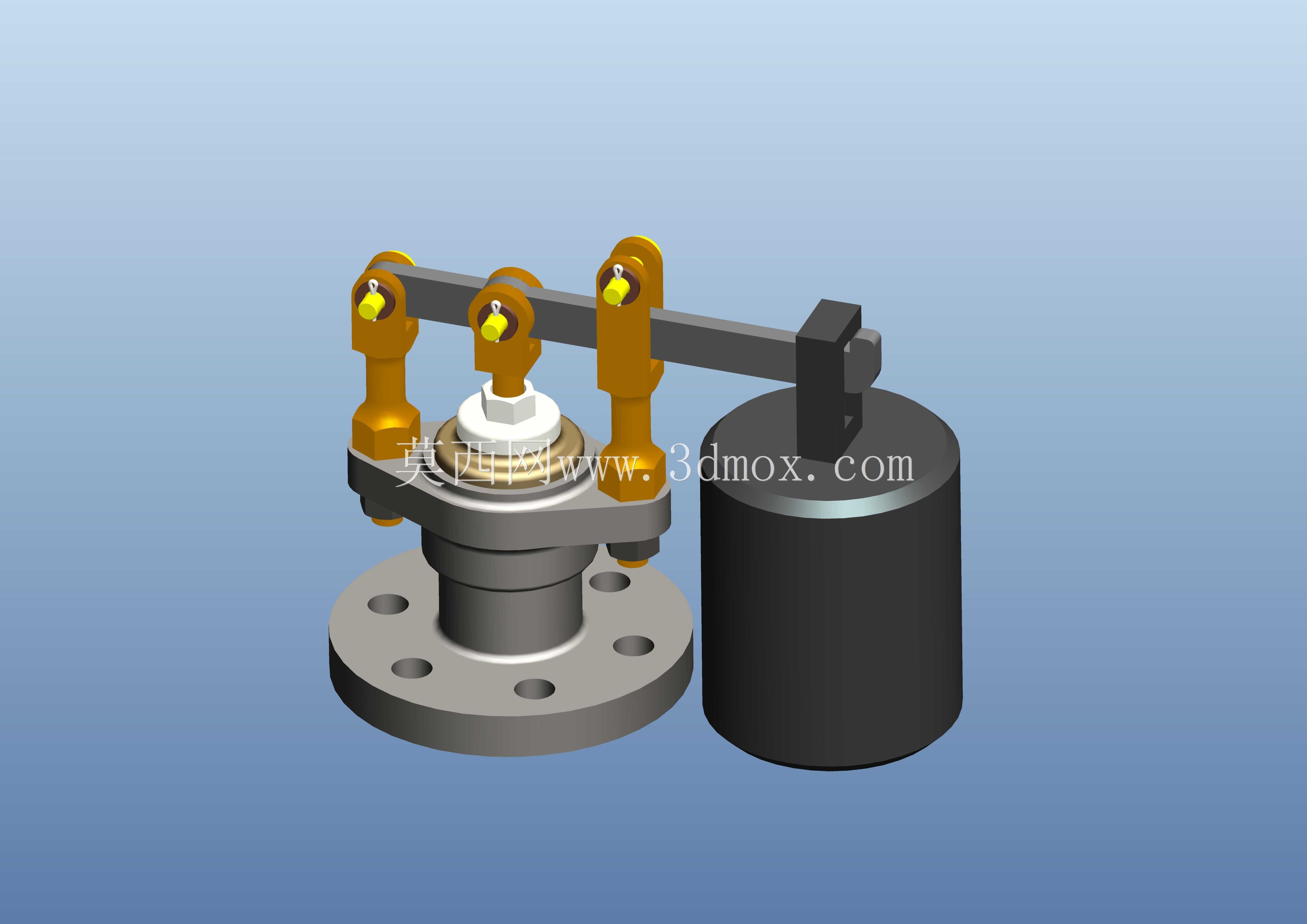

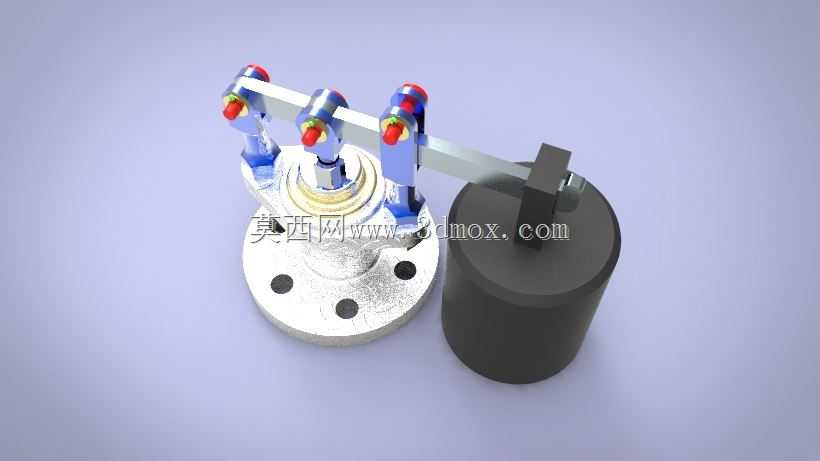

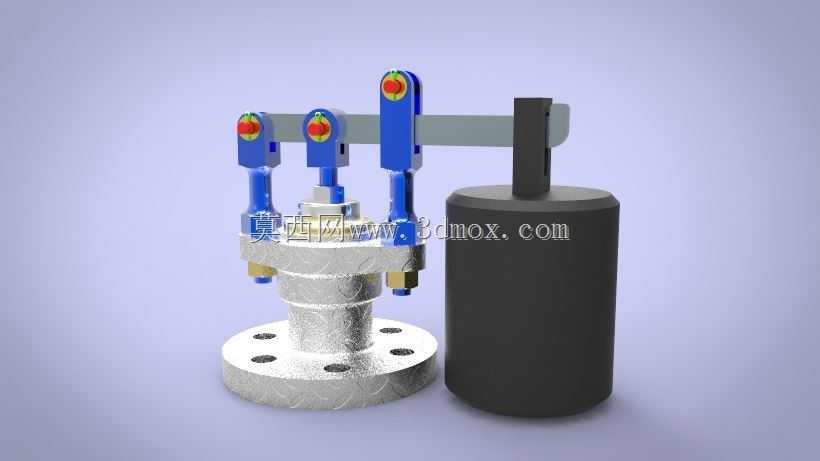

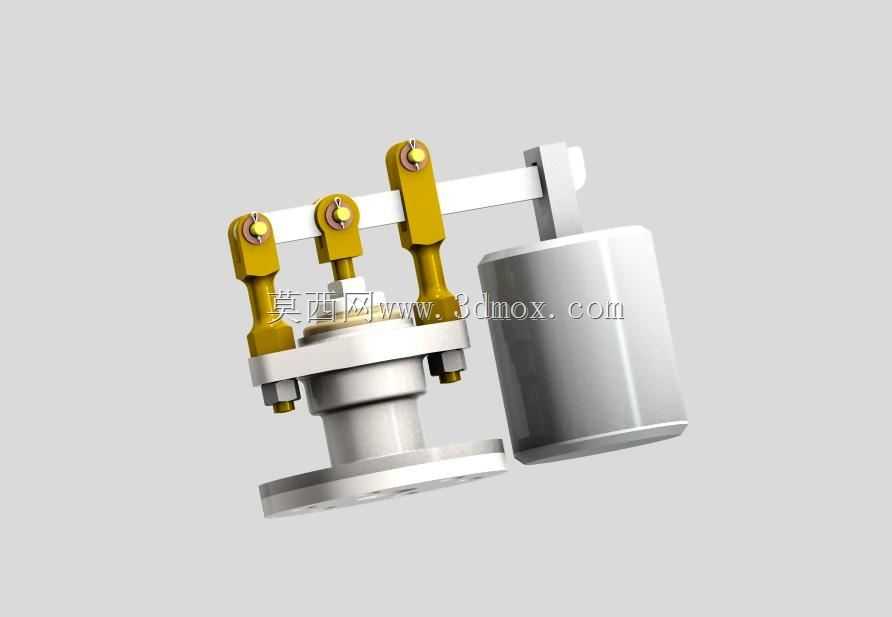

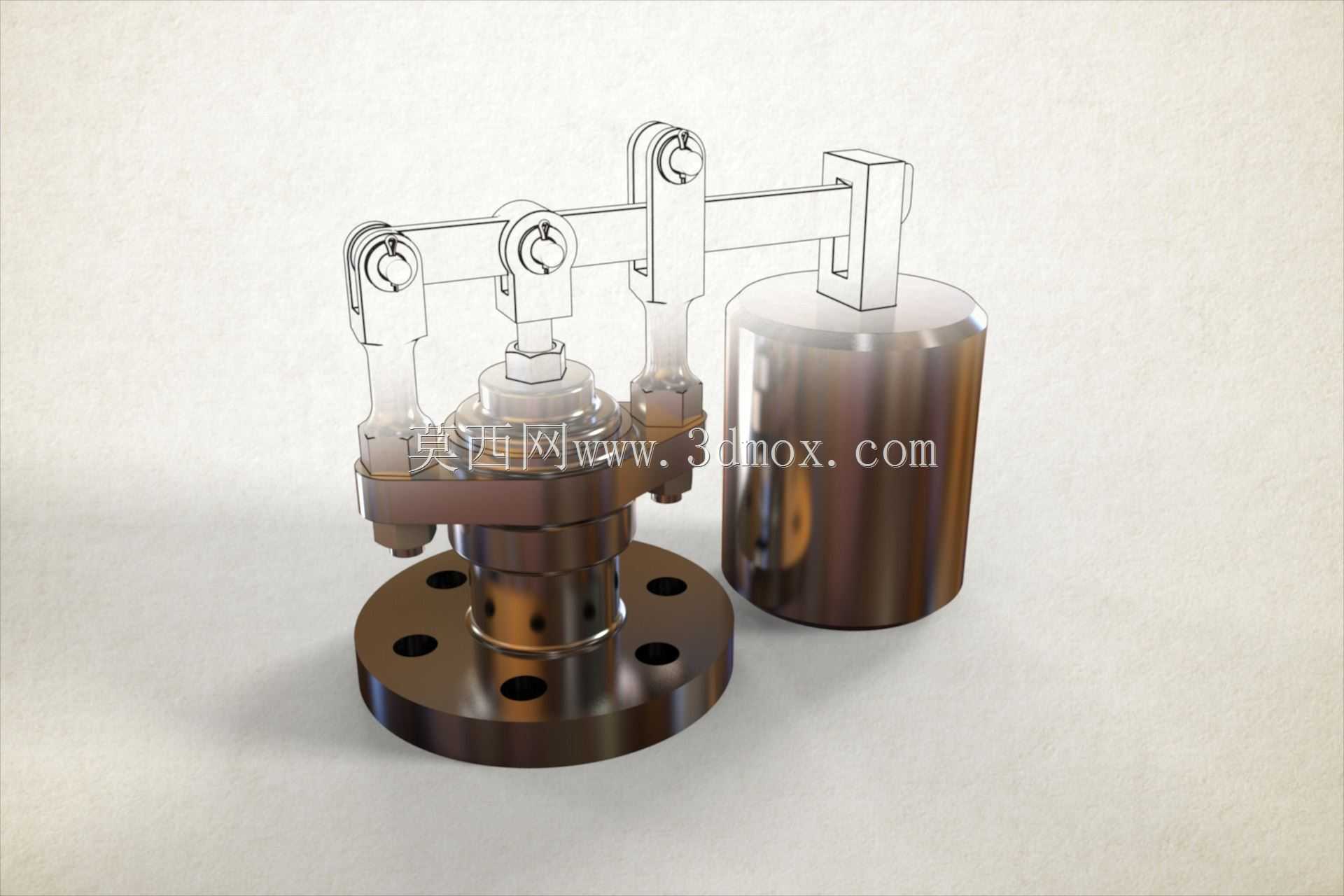

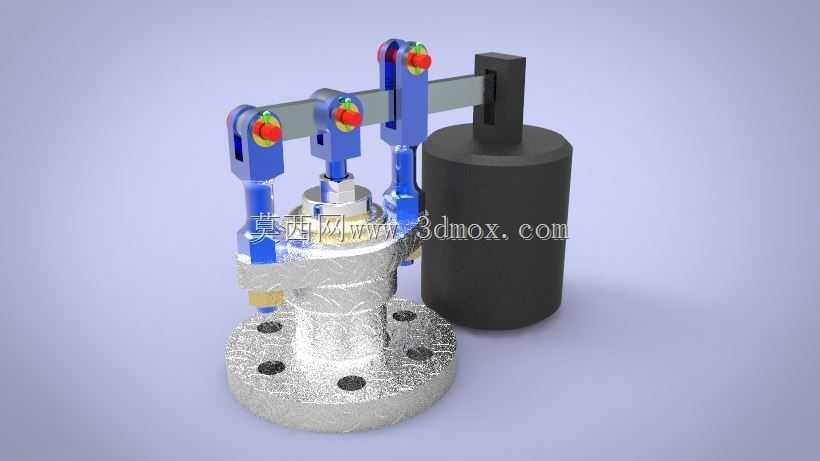

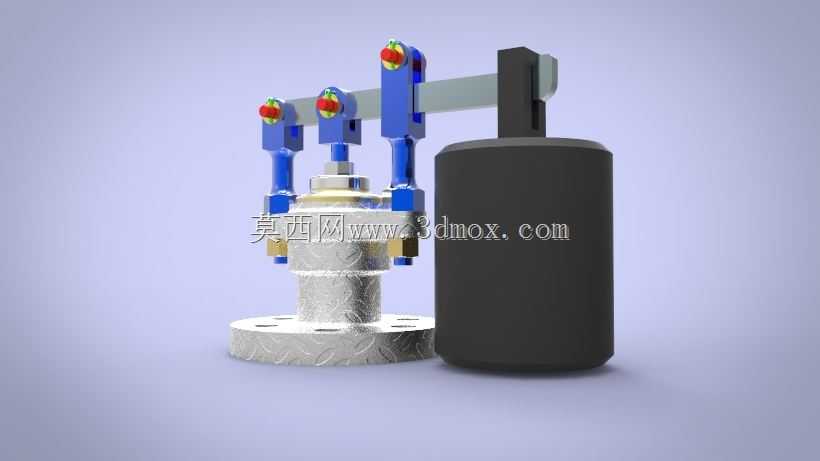

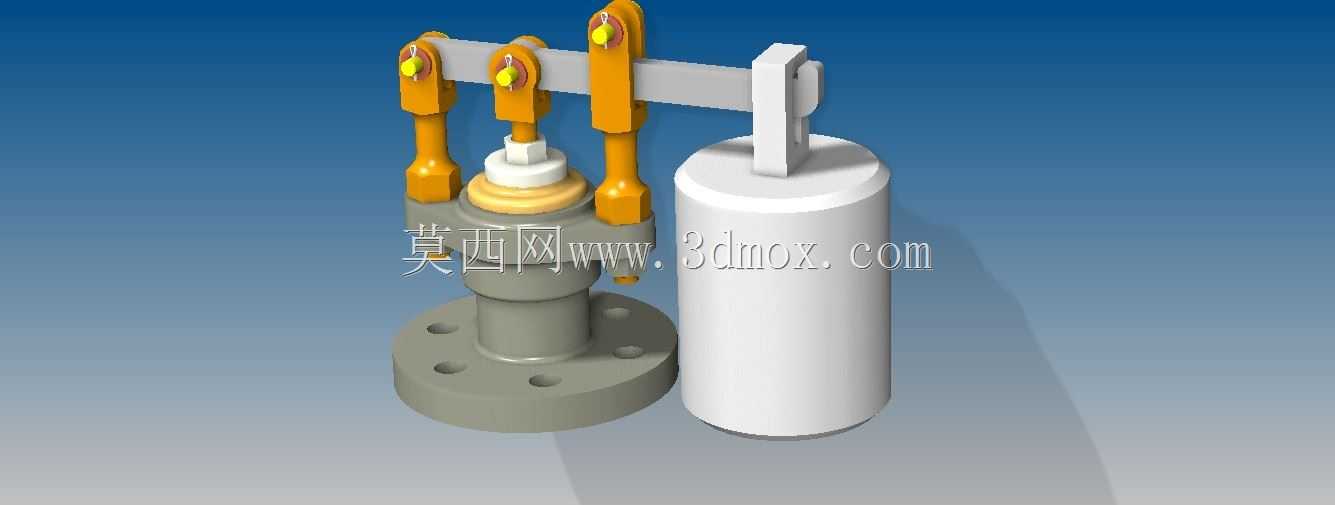

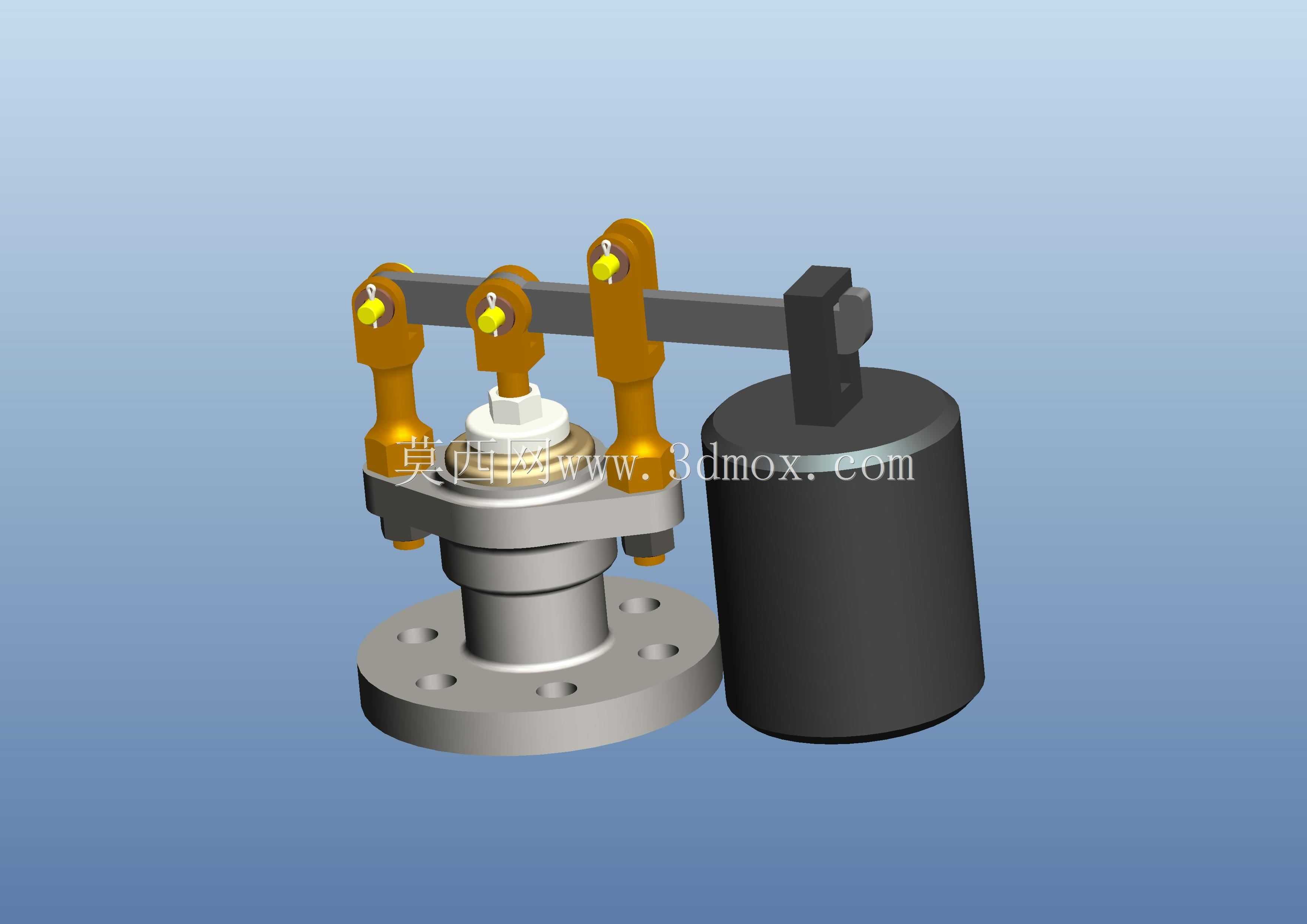

杠杆式法兰连接重载安全阀结构设计

这款杠杆式安全阀主要应用于石油炼化、蒸汽输送、高压化工反应、工业锅炉等存在承压管路与承压容器的工业场景中，是承压系统中不可或缺的安全防护部件，核心作用是在系统内部压力超过预设安全阈值时，自动开启泄放通道排出多余介质，待压力回落至安全区间后自动闭合，避免管路、容器因超压发生爆裂、介质泄漏等安全事故，保障整套生产系统的运行稳定性与现场作业安全。该款安全阀采用杠杆重锤式的压力调节结构，区别于弹簧式安全阀的弹力加载模式，它通过杠杆力矩平衡原理实现开启压力的精准控制，重锤在杠杆上的位置可根据实际工况的泄压阈值进行灵活调整，加载力矩稳定可靠，不会因介质温度变化出现弹力衰减问题，尤其适配高温高压、泄压阈值要求恒定的工业工况，长期运行下压力控制精度更有保障。产品的主体连接端采用标准法兰盘结构，法兰盘上均匀分布多个螺栓安装孔，安装时可与对应通径的管路法兰通过螺栓紧固对接，密封面适配高压工况的金属密封结构，能够承受管路内的高压介质冲击，避免连接位置出现渗漏问题。整体结构分为下部阀体、中部阀瓣密封组件、上部杠杆加载机构、侧置重锤配重四个部分，下部阀体的流道采用流线型设计，能够减少介质泄放时的流阻，提升泄压响应速度；中部阀瓣与阀座的密封面经过研磨处理，闭合状态下密封性能优异，可有效防止正常运行时的介质内漏；上部的杠杆机构采用铰接式连接结构，活动关节位置预留了合理的配合间隙，阀瓣开启与复位过程中动作顺畅无卡滞，同时杠杆的力臂比例经过严谨计算，仅需配置对应重量的重锤即可覆盖较宽范围的压力设定区间，无需更换内部弹性元件。在安装边界上，该安全阀的法兰安装尺寸符合对应压力等级的管路法兰标准，安装时需保证阀体垂直安装在承压设备或管路的顶部泄压接口处，重锤侧需预留足够的操作空间，方便后期根据工况调整重锤位置，同时泄放口的朝向需避开人员操作通道与精密设备位置，防止高温高压介质泄放时造成次生伤害。设计过程中充分考虑了重载工况下的结构强度需求，阀体、杠杆、阀瓣等核心受力部件均采用高强度金属材质，能够承受长期高压介质冲刷与频繁启闭的冲击载荷，整体结构无冗余设计，部件之间的装配逻辑清晰，后期拆解检修、密封件更换的操作难度较低，可有效降低设备的运维成本。
