数控设备X轴传动滑块铝型材结构

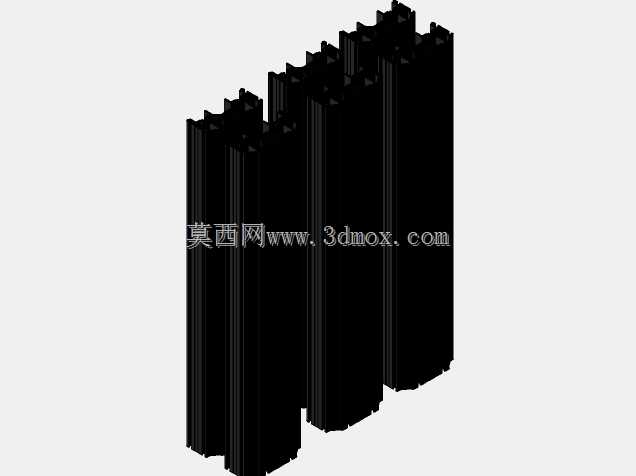

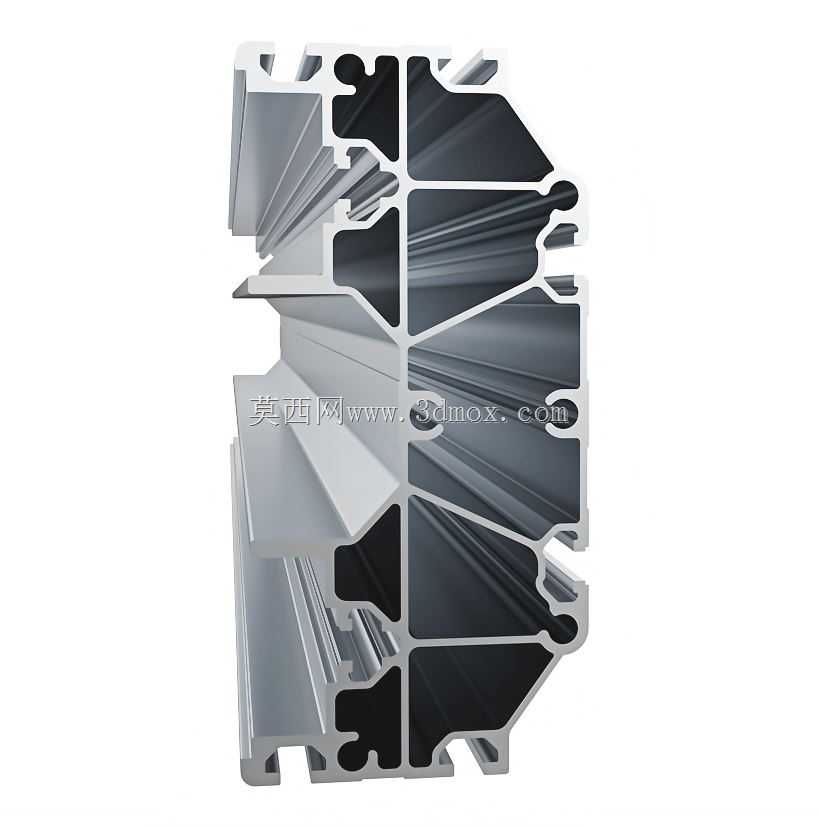

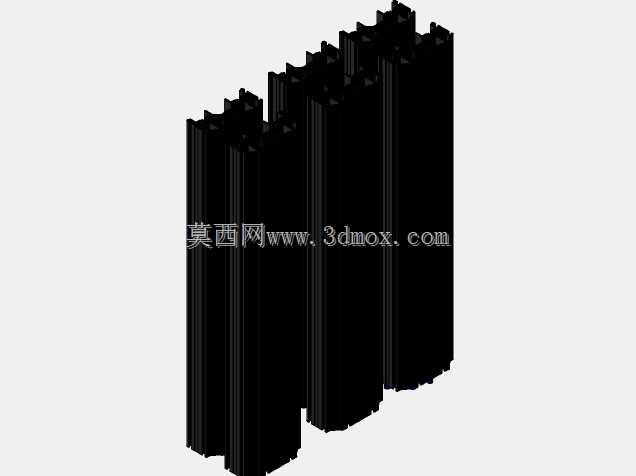

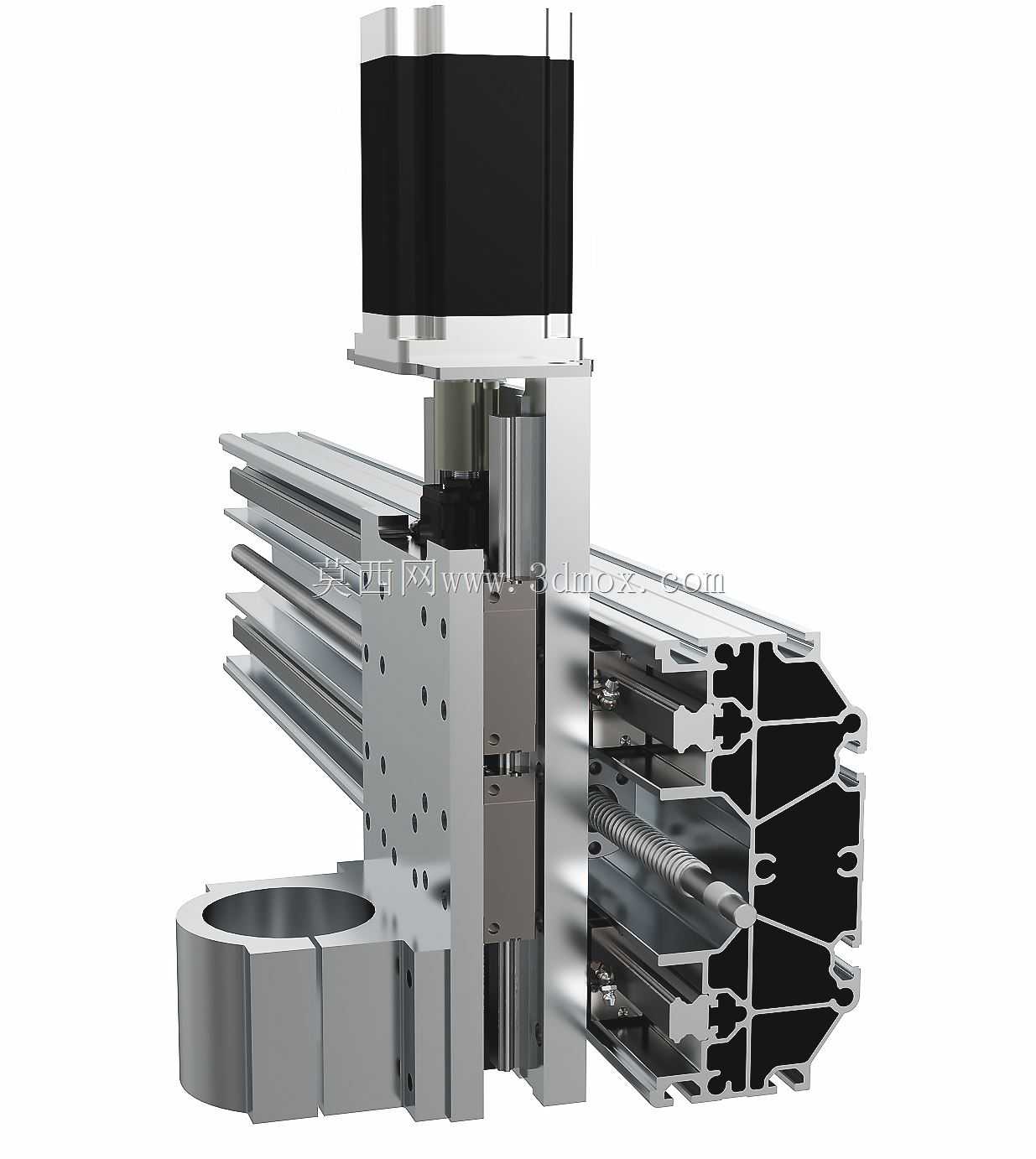

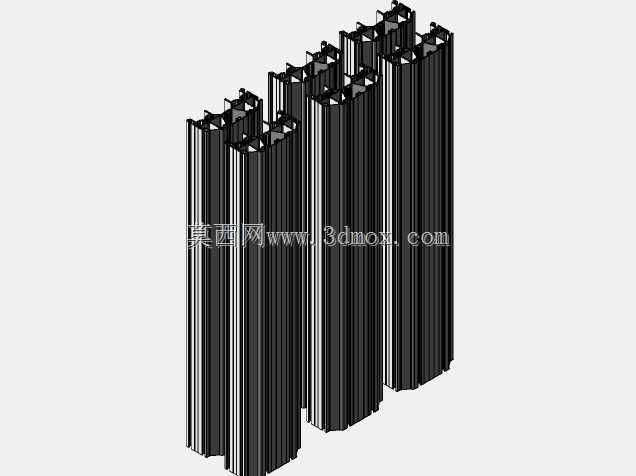

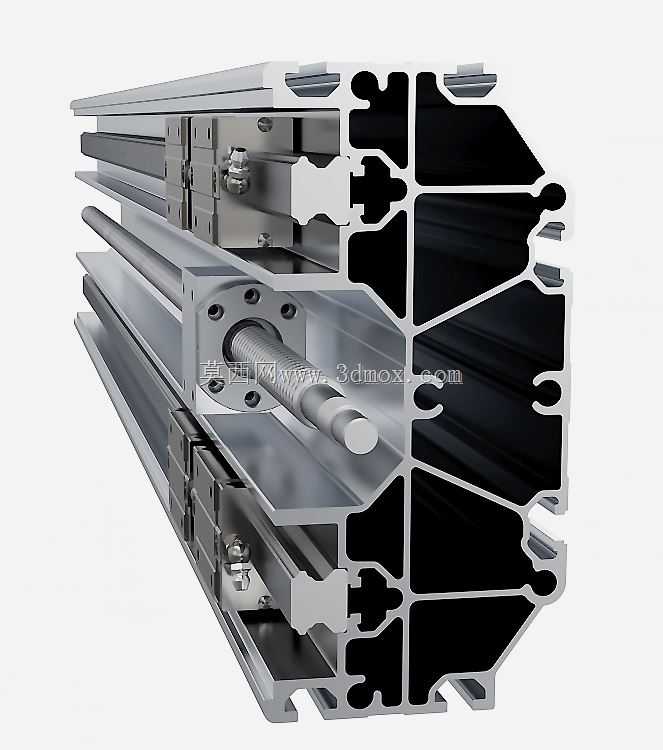

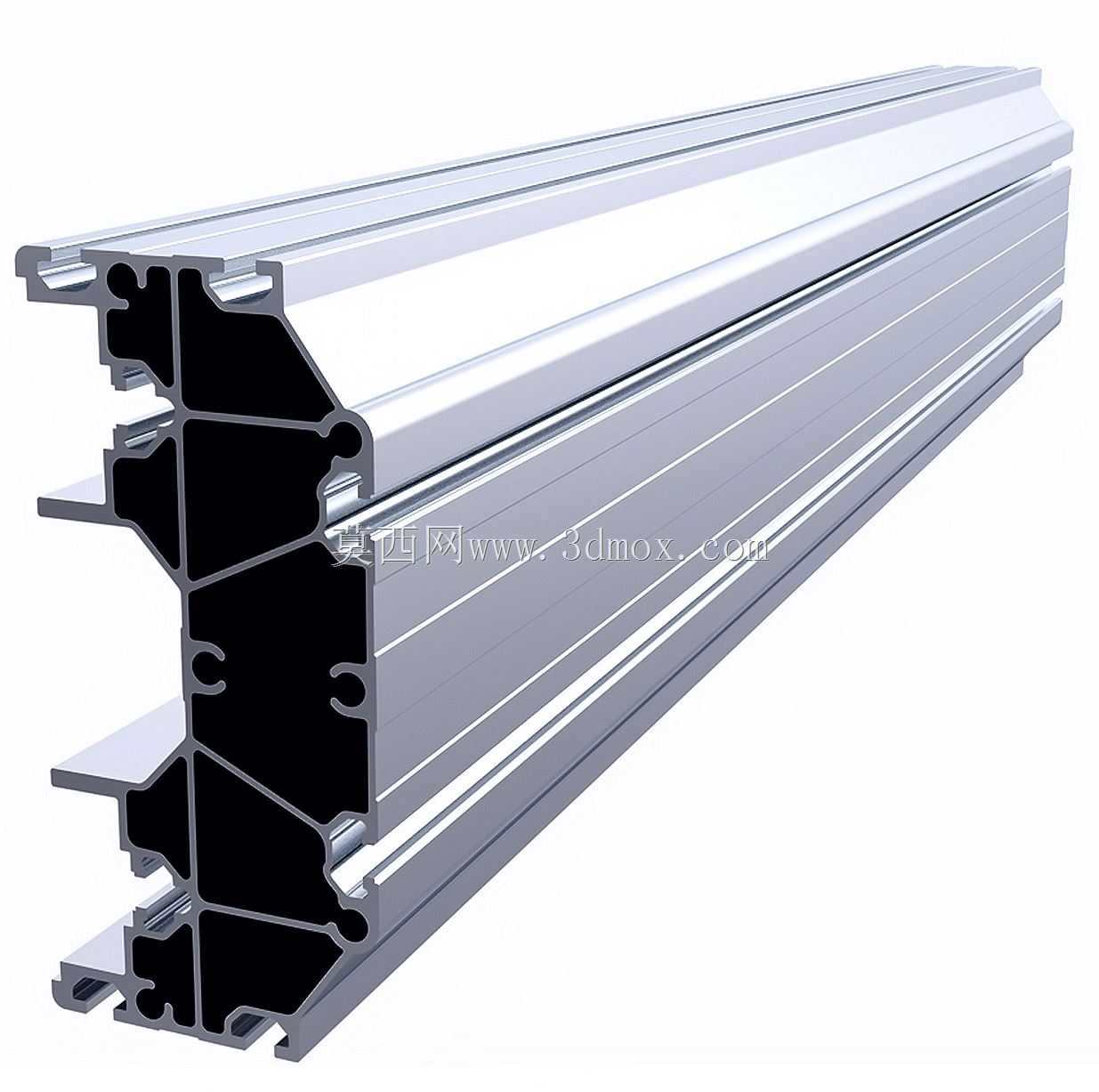

这款铝型材构件是数控加工设备X轴方向的核心承载传动部件，主要应用于桌面级CNC雕刻机、小型数控铣床、自动化点胶设备、轻型激光切割设备的直线运动轴搭建场景，作为X轴方向的主体支撑结构，承担着滑台负载承载、传动组件定位、运动导向约束的核心作用，是轻型数控加工设备实现X向精准直线运动的基础载体。从实际使用场景来看，这类铝型材构件多用于中小型数控加工设备的运动轴搭建，适配非金属板材雕刻、小型金属零件轻切削、PCB板钻孔加工、自动化涂覆作业等工况，能够在常规车间环境下长期稳定运行，为安装在滑台上的加工主轴、作业执行端提供稳定的运动支撑，保证运动过程中无明显形变偏移，保障加工精度的一致性。在功能特性上，该铝型材采用多腔体结构设计，型材截面设置有多层加强筋结构，在控制整体重量的同时大幅提升了结构刚性，能够承受滑台搭载主轴作业时产生的切削反作用力，避免受力形变导致的加工精度偏差；型材本体集成了直线导轨安装基准面、滚珠丝杆安装定位槽、行程限位开关安装位、拖链固定槽等功能结构，无需额外加装辅助安装座即可完成核心传动部件的装配，大幅降低了设备搭建时的零件加工量与装配调试难度；型材表面经过硬质阳极氧化处理，具备良好的耐磨性能与抗腐蚀能力，能够适应加工过程中产生的切屑、切削液接触的使用环境，长期使用不会出现表面锈蚀、基准面磨损的问题。从设计思路来看，这款铝型材采用模块化集成设计逻辑，将传统设备X轴需要单独加工的安装基准、走线空间、传动容纳腔全部集成在挤出型材的截面结构中，挤出成型后仅需对端面、安装孔位进行简单精加工即可投入使用，相比传统采用钢板焊接、磨削加工的X轴床身结构，生产周期更短、成本更低，同时型材的标准化截面设计能够适配市面上多数同规格的直线导轨、滚珠丝杆、伺服安装座等标准传动配件，用户可以根据自身负载需求灵活选配不同规格的传动组件，无需重新定制主体结构。在外形尺寸与安装边界上，这款铝型材主体截面宽度为200mm、高度为96mm，可根据设备的X轴有效行程需求裁切对应长度，型材两侧的T型槽间距符合工业铝型材通用安装标准，可直接与设备Y轴滑台、机身框架通过标准T型螺栓进行连接固定，无需额外加工连接法兰；型材内部的丝杆容纳腔可适配直径16mm至25mm规格的滚珠丝杆，两侧导轨安装面的间距可适配宽度15mm至25mm的直线导轨，滑台安装面的孔位间距适配常见的60mm、80mm直径主轴安装座，安装时仅需保证导轨安装面、丝杆安装位的同轴度与平行度即可完成装配，整体安装边界规整，不会出现突出的结构件干涉设备其他部件的运动，能够适配多数轻型数控设备的机身布局需求。
