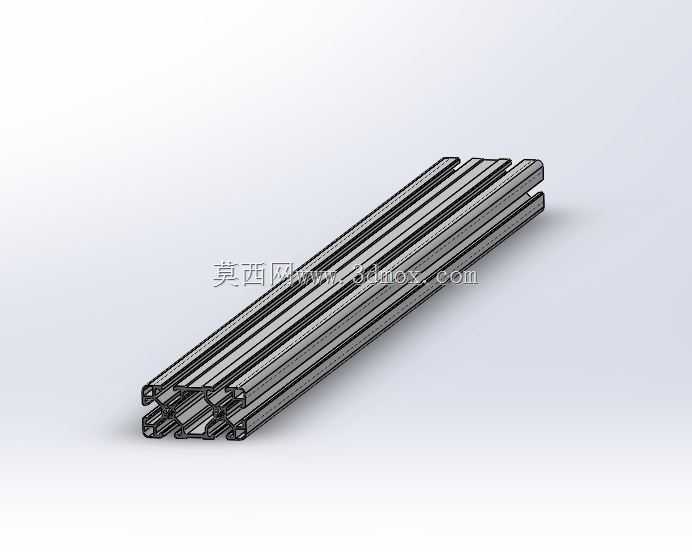

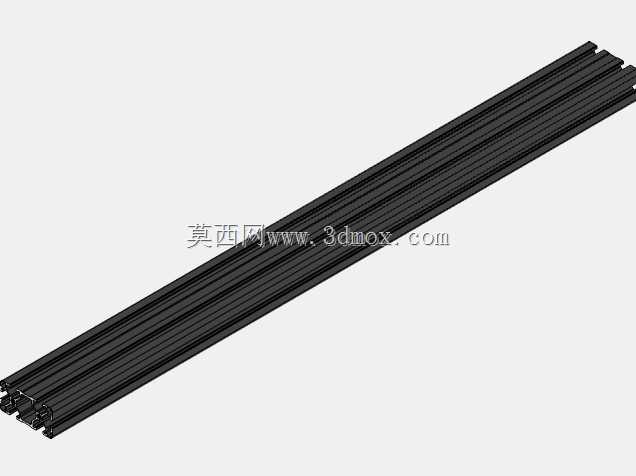

90x45规格西格玛工业铝型材截面结构

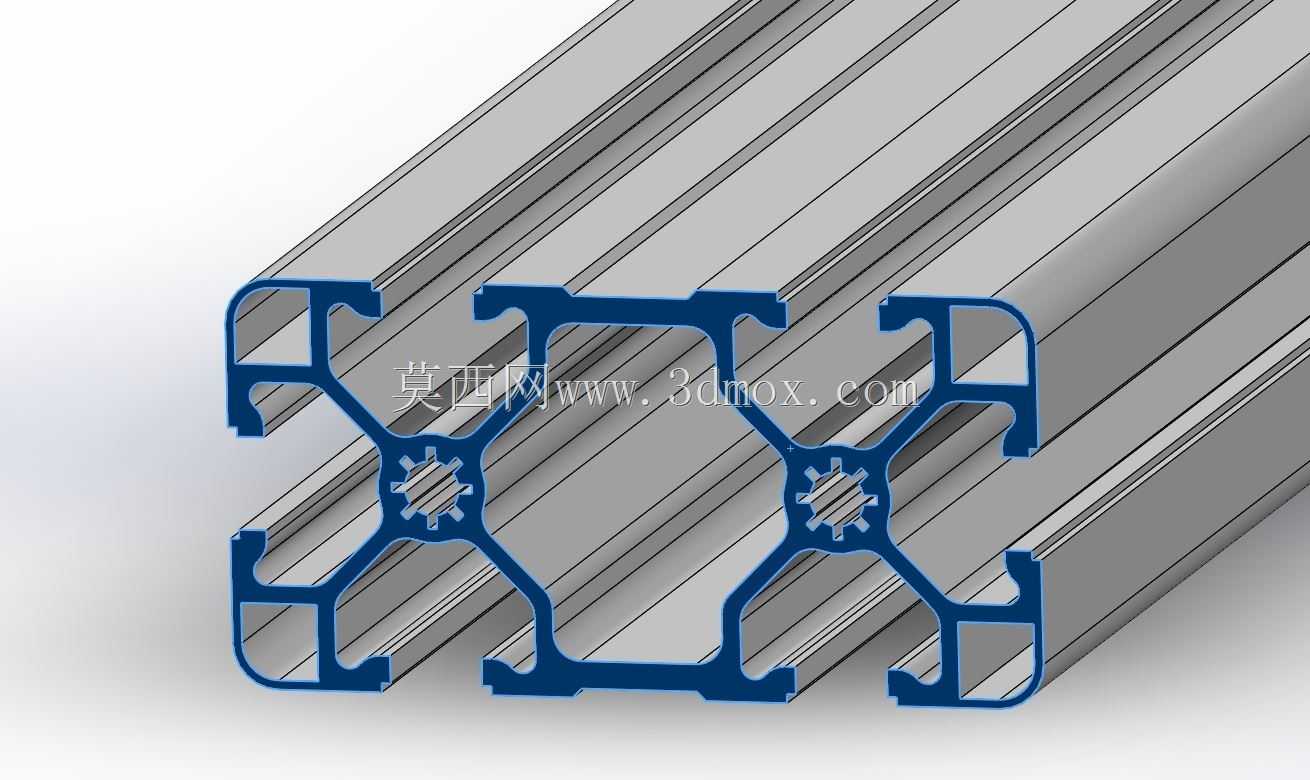

这款90x45规格的西格玛轮廓铝型材，是工业框架搭建领域应用极为广泛的基础结构构件，在自动化生产线机架、设备防护围栏、工业工作台支架、物料输送线侧架、检测设备工装架等场景中承担核心承载作用，能够适配轻工制造、电子组装、物流仓储、食品加工等多个行业的框架搭建需求，替代传统焊接钢结构框架，大幅降低现场施工的改造与调整难度。从实际使用场景来看，这类铝型材无需焊接作业，搭配配套的专用紧固件即可完成快速组装，后期产线调整、设备移位时可以无损拆解重复利用，相比钢制框架能减少40%以上的搭建工时，同时铝合金材质本身自重仅为钢材的三分之一，却能达到同规格钢材70%以上的结构强度，大幅降低整体框架的承重负荷，也方便现场人员进行移位与微调操作。在产品功能特性上，该型材截面采用对称式腔体设计，四周预留标准槽口结构，可直接嵌入T型螺栓、螺母块等配套紧固件，无需额外打孔攻丝即可完成各类附件的安装固定，不管是安装亚克力防护板、钣金封板，还是固定传感器支架、走线槽、脚轮、调节脚座，都能通过槽口直接锁紧固定，适配性极强。截面内部的加强筋结构经过力学优化，在中部设置了带齿形的定位连接位，既能够提升型材整体的抗扭、抗弯性能，避免长跨度搭建时出现明显形变，也能在多根型材拼接时起到精准定位作用，保证拼接后的框架整体平面度与垂直度符合装配要求。从设计思路层面，这款型材的截面轮廓充分考虑了工业装配的通用性需求，四个侧边的槽口尺寸采用行业通用标准，能够和同系列的其他规格铝型材、角码、连接件完美适配，无需定制特殊转接件；边角位置做了圆弧过渡处理，既避免组装过程中尖锐边角划伤操作人员，也能提升型材整体的外观质感，外露搭建时无需额外做包边处理。在外形尺寸与安装边界上，该型材截面外接尺寸严格控制在90mm×45mm的公差范围内，截面壁厚经过载荷验算，单根型材在1米跨度下的静载承重可满足常规工业设备的框架承载要求，槽口的深度与宽度经过精准设计，既保证紧固件嵌入后有足够的锁紧力，不会出现滑扣、松动问题，也不会因为槽口过深削弱型材整体的结构强度；型材的端面可以直接安装端盖进行封边，拼接时的连接位置预留了足够的紧固件操作空间，现场组装时无需特殊工具，使用常规内六角扳手即可完成全部装配作业，大幅降低现场施工的工具门槛。
