八轮多轴牵引游戏移动底盘结构设计

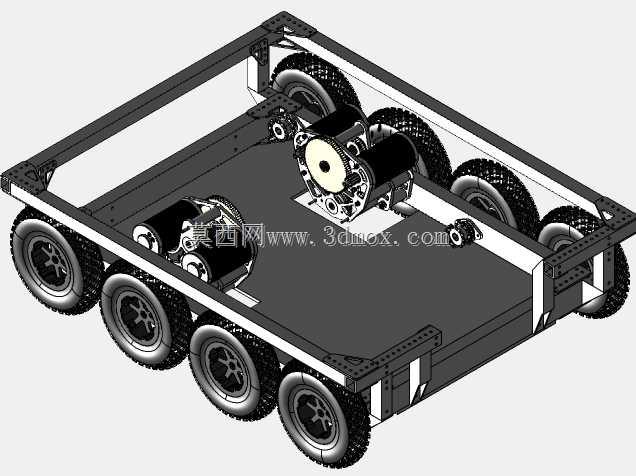

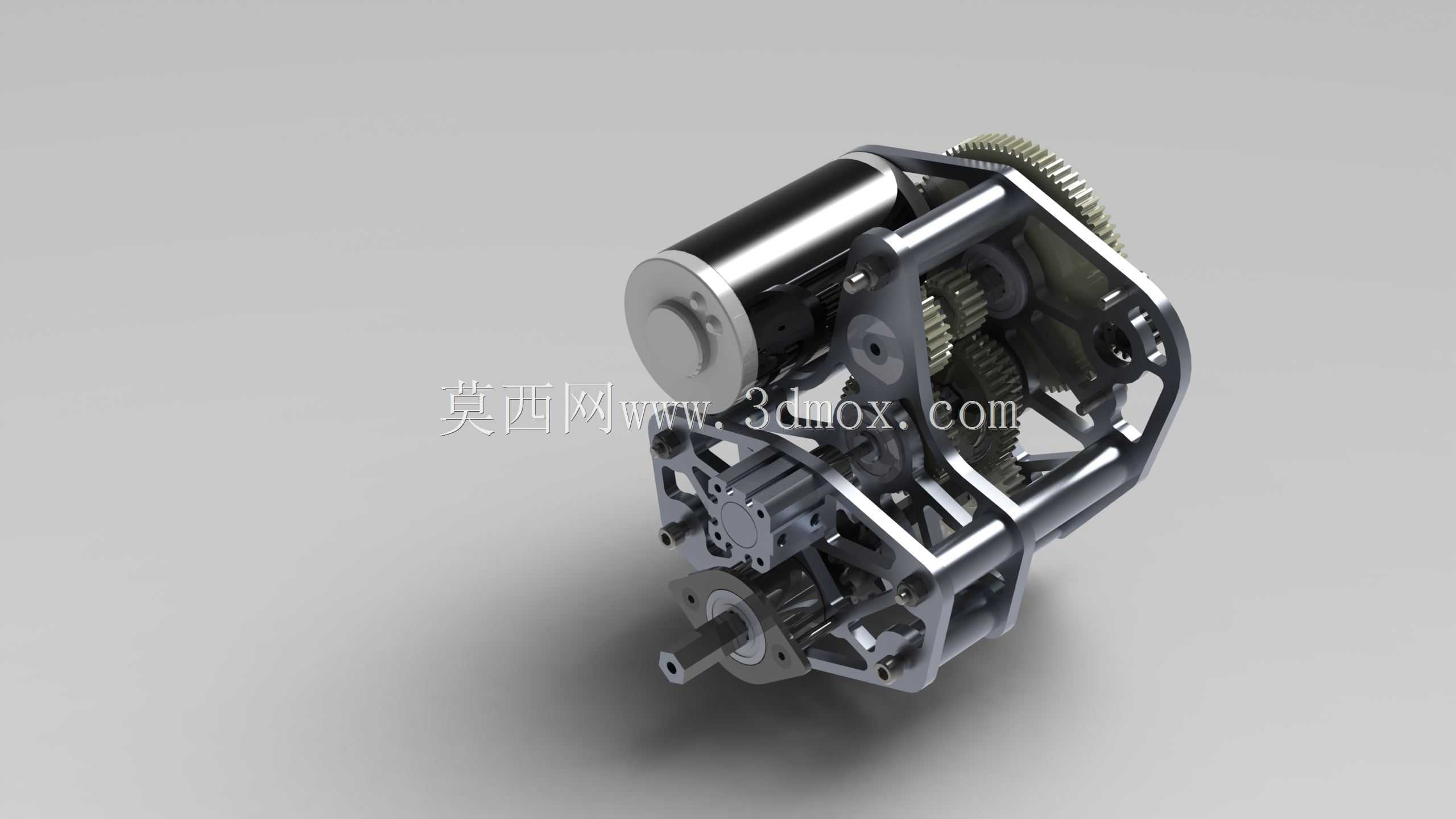

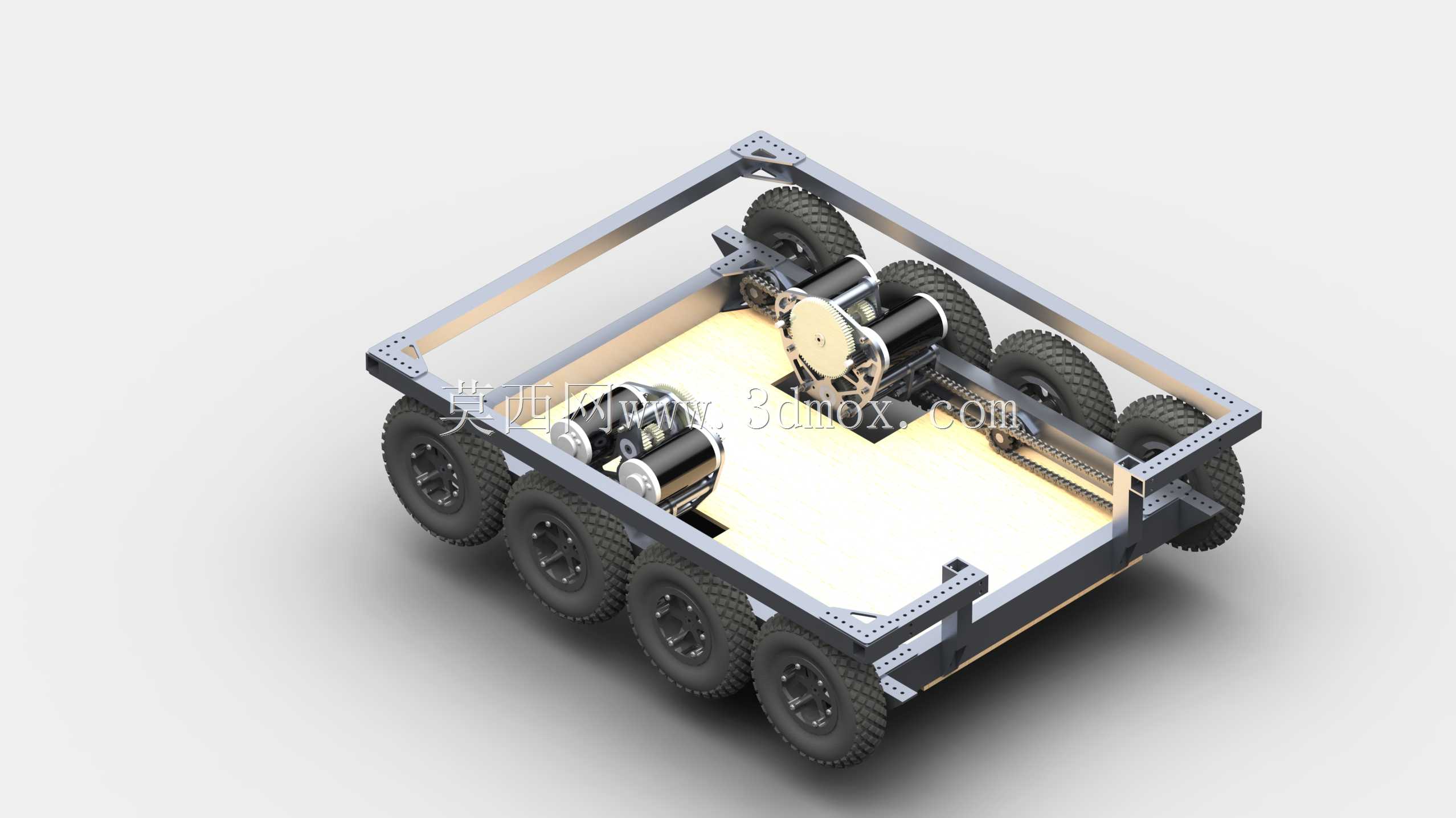

该轮式牵引底盘主要面向竞技类机器人移动场景设计，可作为各类对抗类、任务类移动机器人的承载行走基座，适配需要大负载、高通过性的移动作业需求，能够在平整硬质场地内完成牵引、运载、快速机动等动作，为上层功能机构提供稳定的安装平台与动力输出接口。底盘采用八轮对称布局，沿车架两侧等距排布行走轮，配合大尺寸气动轮获得充足的接地面积，既可以分散整机重量降低接地比压，也能在场地存在微小起伏、接缝或细小障碍物时保持足够的抓地力，避免行进过程中出现打滑、侧倾或卡滞问题，保障移动过程的平稳性。车架采用型材拼接的框架式结构，在保证整体结构强度的同时预留了充足的上层安装空间，可根据不同的任务需求加装机械臂、抓取机构、任务执行组件或配重模块，车架四周预留的标准安装孔位能够适配多种规格的外接部件，无需对主体框架进行二次改造即可完成功能拓展。动力与传动部分采用模块化布局，将驱动单元与换挡变速结构集成安装在车架中部区域，既可以平衡整机前后重量分布，降低重心高度提升行进稳定性，也能简化传动路径减少动力传递过程中的损耗，定制的换挡变速结构可实现不同速比的动力输出，兼顾低速大扭矩牵引与高速快速机动的使用需求，操作人员可根据实际任务场景切换动力输出模式，在牵引重载时切换低速档位获得足够牵引力，在长距离转场时切换高速档位提升机动效率。设计过程中围绕120英寸的周长边界进行整体布局规划，将重心高度控制在合理区间，避免急转向、急启停过程中出现侧翻风险，同时对传动部件的安装位置进行了优化调整，在保证结构强度的前提下简化了零部件的加工与装配难度，各功能模块采用独立安装设计，后期维护时可单独拆解更换故障部件，无需对整机进行大范围拆解。行走轮的安装支架采用刚性连接设计，配合轮组的对称排布保证每个车轮都能稳定贴合地面，动力输出轴与轮组的连接结构经过适配优化，可将动力均匀传递至各个驱动轮，避免单轮负载过大造成的部件损坏，车架底部预留的走线空间可规整布置动力线与信号线，避免行进过程中线路被轮组卷入或与场地障碍物剐蹭，提升整机运行的可靠性。
