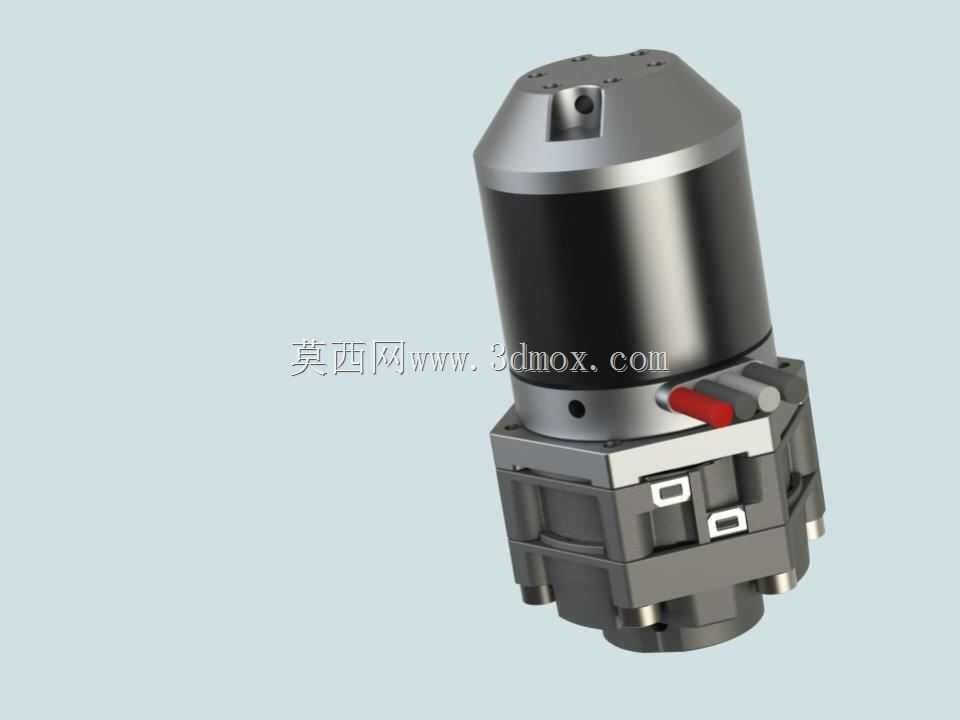

带NEO550电机的可配置行星齿轮箱结构

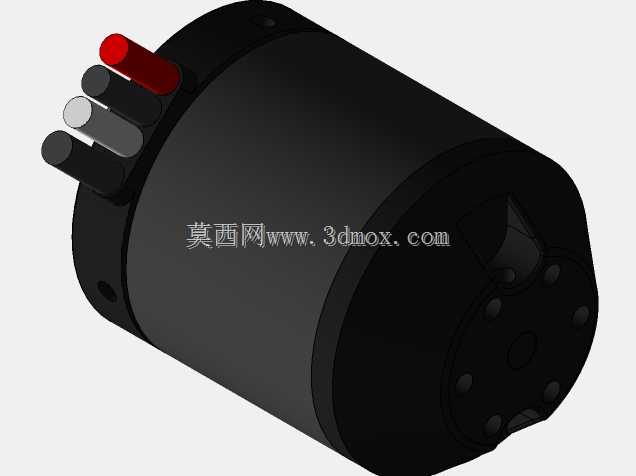

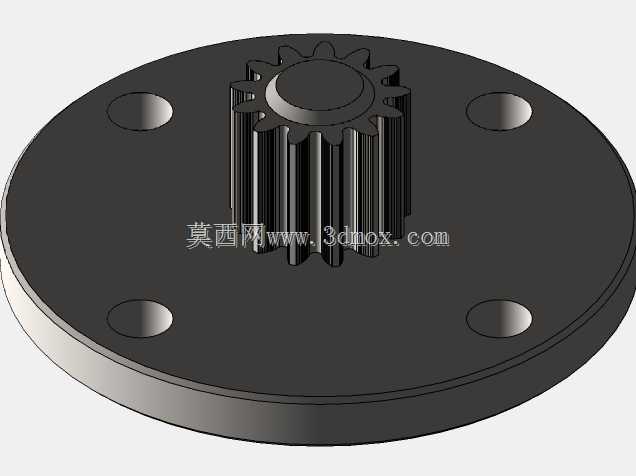

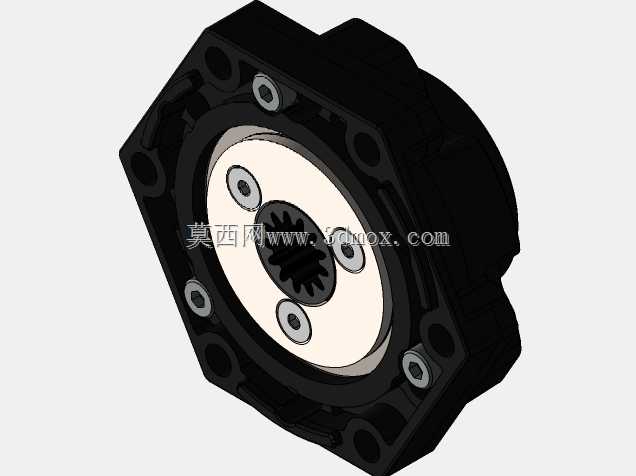

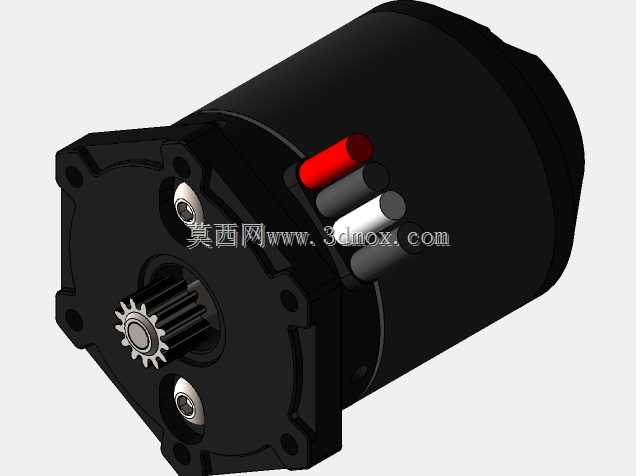

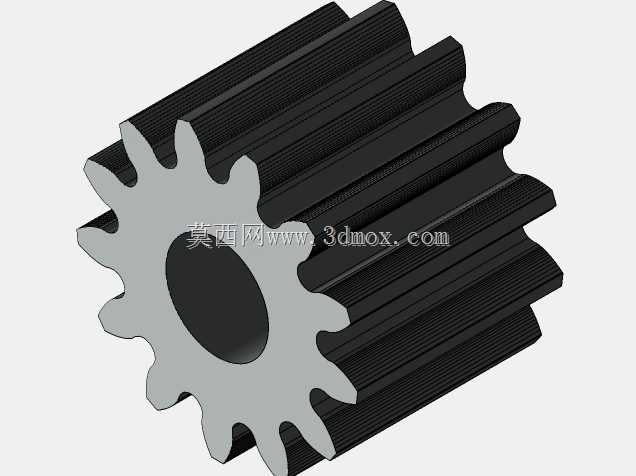

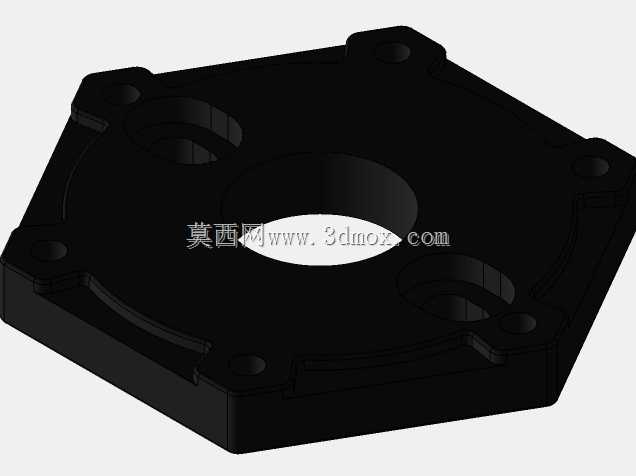

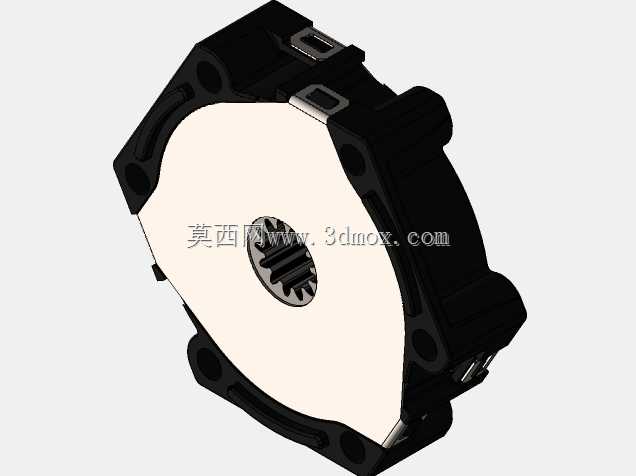

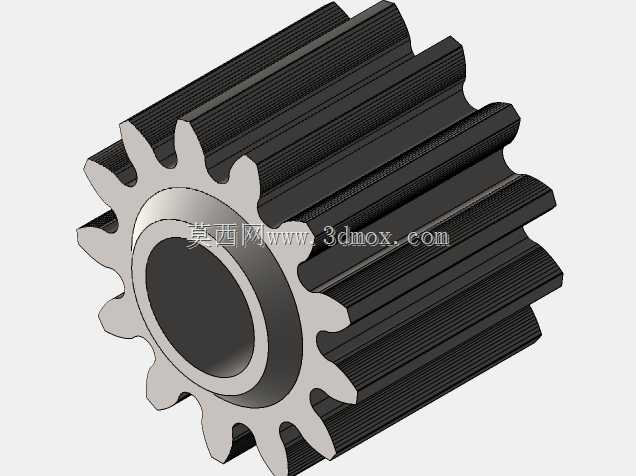

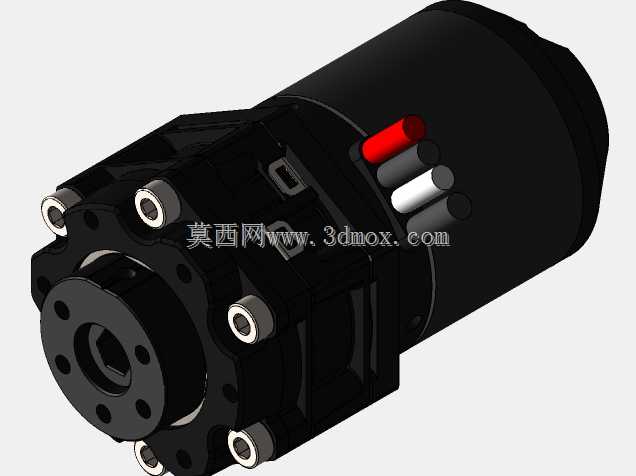

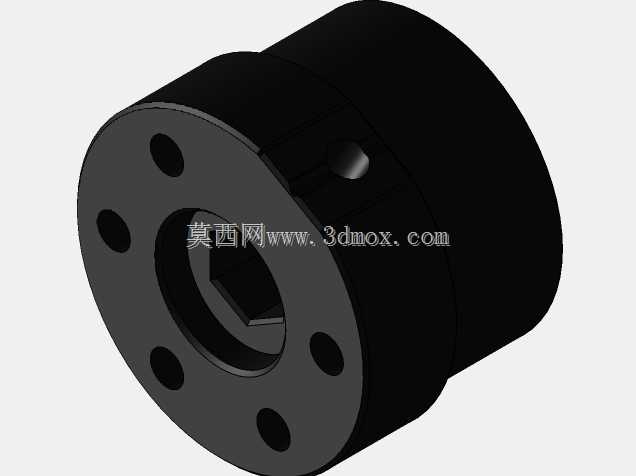

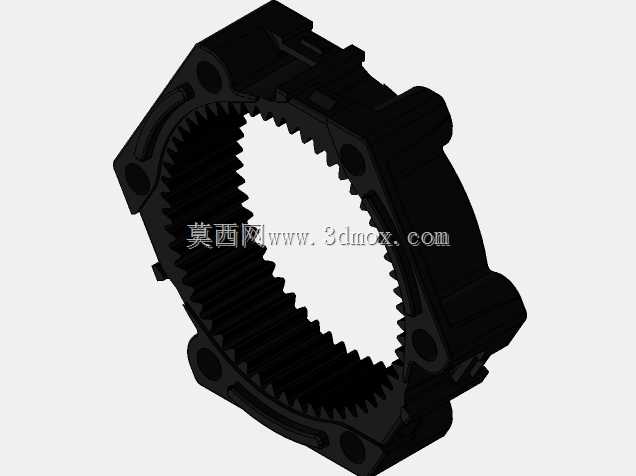

在竞赛机器人、小型自动化执行机构的动力传输场景中，这类集成驱动电机的行星减速单元是核心动力部件，常被用于机械臂关节、移动底盘驱动轮、小型输送辊道的动力输出端，承担匹配电机高转速与执行端低转速大扭矩需求的作用。这款行星齿轮箱采用模块化可配置级数的设计思路，工程师可根据实际输出扭矩、转速比的需求，灵活调整行星轮系的串联级数，无需重新设计整体壳体与电机适配结构，大幅缩短定制化传动单元的开发周期。从结构布局来看，电机与齿轮箱采用同轴直连的安装方式，NEO550电机的输出轴直接与第一级太阳轮配合，省去了额外的联轴器连接结构，既压缩了整体轴向安装尺寸，也减少了传动链路中的间隙累积，提升动力传输的响应精度。齿轮箱壳体采用分段式定位结构，每一级行星架与内齿圈都通过止口配合定位，保证多级轮系装配后的同轴度，避免因装配偏差导致的轮系偏磨、传动噪音过大问题。输出端采用标准的法兰安装界面，预留了对应规格的安装孔位，可直接与常用的竞赛机器人结构件、小型自动化设备的负载端对接，无需额外加工转接法兰。设计过程中针对行星轮的受力分布做了优化，每一级行星轮均采用均匀布置的三个行星轮结构，将太阳轮输入的动力均匀分流到三个啮合点，降低单对轮齿的接触应力，提升齿轮箱整体的抗冲击负载能力，适配机器人运动过程中频繁启停、负载突变的工况。壳体外侧预留的拨杆结构用于手动解锁轮系锁止状态，方便设备调试阶段手动调整输出轴位置，无需给电机通电即可完成末端执行件的位置校准。齿轮箱与电机的连接部位设置了定位销孔，装配时可通过定位销快速保证电机轴与齿轮箱输入轴的同轴度，降低装配难度，也避免后期运行过程中电机轴受径向力出现弯曲变形的问题。整体外形采用圆柱式结构，最大外径控制在适配小型机器人关节的尺寸范围内，径向无突出的安装结构，可嵌入到管状结构件内部安装，充分利用设备的内部空间，适配紧凑型设备的布局需求。
