齿轮传动式安全夹持钳结构设计

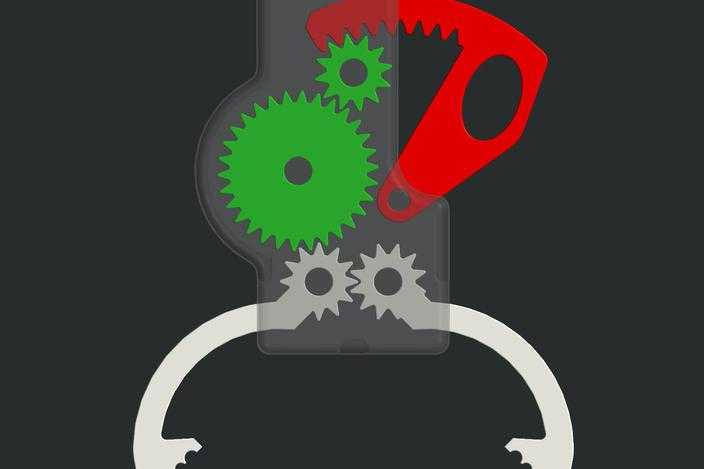

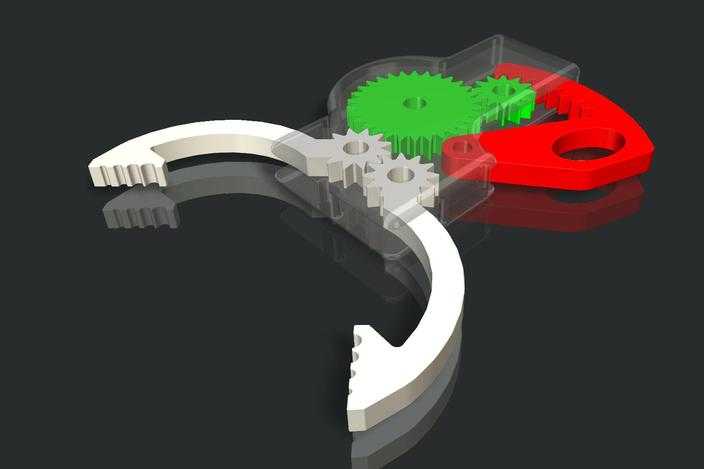

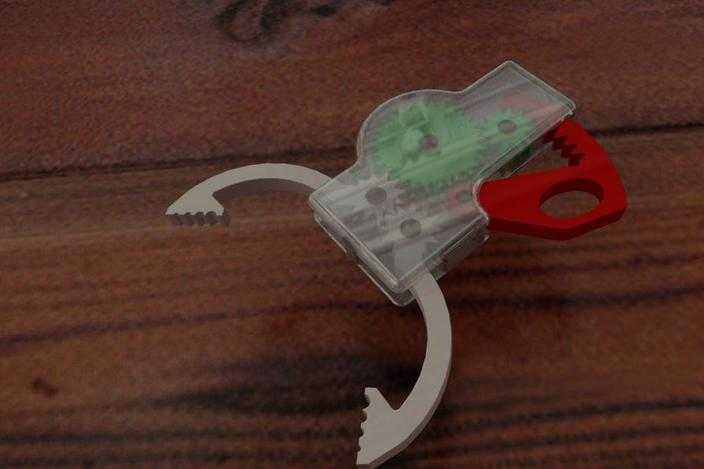

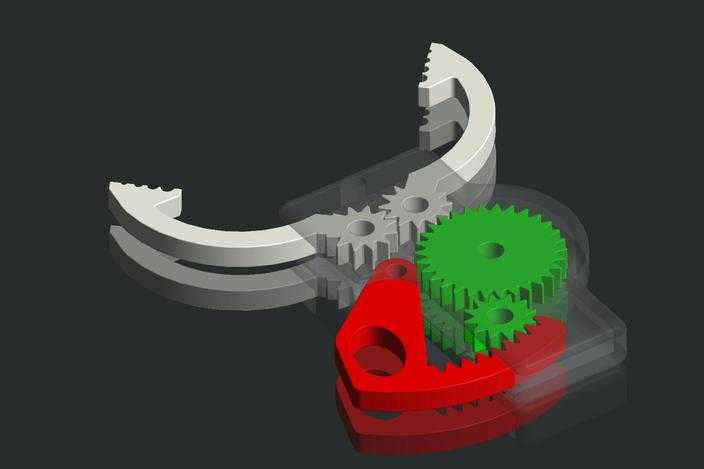

本作品为齿轮传动结构的夹持钳三维设计，建模阶段采用参数化特征建模方式完成整体结构搭建，首先对钳体的弧形夹持臂进行轮廓草绘，通过拉伸、倒圆角、拔模等特征完成基础实体构建，针对夹持端的齿状咬合结构，采用阵列特征配合齿形轮廓切除实现均匀排布的咬合齿设计，保证夹持作业时的摩擦力与咬合稳定性。传动部分为多组渐开线圆柱齿轮结构，建模时严格按照标准渐开线齿廓参数生成齿形，通过装配约束完成齿轮组的啮合配合，确保钳臂开合过程中齿轮传动比恒定，两侧钳臂同步动作无卡滞。渲染阶段对不同部件赋予差异化材质表现：白色钳体部分采用哑光硬质工程塑料材质，调整粗糙度参数模拟磨砂质感的工程塑料表面效果，红色手柄部分采用半透明亮面塑料材质，添加轻微的折射与反射参数体现透明壳体的通透质感，齿轮部分采用高饱和度的绿色哑光工程塑料材质，与其他部件形成清晰的视觉区分，背景采用纯黑哑光地面，添加柔和的环境反射效果突出产品的结构轮廓。结构设计上采用对称式布局，多组齿轮依次啮合传递动力，将手柄处的开合动作通过齿轮组放大传递至弧形钳臂端，实现大开口范围的夹持作业，整体结构无需额外装配紧固件，仅通过部件间的卡扣与齿轮轴配合即可完成组装，适配FDM熔融沉积3D打印工艺，建模时预留了合理的装配公差，避免3D打印过程中材料膨胀导致的装配干涉，所有活动部件的配合间隙经过参数化调整，保证打印完成后齿轮转动顺畅、钳臂开合灵活。设计思路围绕安全夹持需求展开，针对不便直接用手接触、存在安全隐患的操作场景，通过加长的传动结构与弧形大开口钳臂，实现远距离安全夹持，整体工作空间控制在8×8×6英寸范围内，模型建模精度达到0.01μm级别，既满足3D打印的工艺要求，也保证了结构传动的精度与稳定性，夹持臂内侧的多段齿形结构可适配不同外形的被夹持物体，弧形钳臂的曲率经过多次调整，可稳定夹持圆形、不规则形状的物件，手柄处的镂空指孔设计符合人体工学，操作时施力方便不易打滑，整体结构简洁可靠，无多余冗余部件，打印完成后仅需去除支撑材料即可直接组装使用，无需额外的后处理工序。
