FRC竞赛用全轮升降蝶式升级底盘结构

该底盘结构主要面向青少年机器人竞赛场景设计，适配FRC赛事的对抗类、任务类竞技需求，可作为竞赛机器人的承载基体，搭载任务执行机构、传感模块、控制单元与动力源，满足赛事中快速机动、越障通行、姿态调整的实际使用需求。在实际赛事应用中，这类底盘需要应对场地内的坡道、障碍、不同高度的任务工位，因此全轮升降的设计能够快速调整整车离地间隙，在平整竞速路段降低底盘高度提升行进稳定性，在遇到障碍或需要抬升车体对接任务工位时，升高轮组位置提升通过性，适配复杂多变的赛场环境。

功能特性上，该底盘采用全轮同步传动布局，同步带配合链轮的传动结构能够保证四轮动力输出一致，避免行进过程中出现动力损耗差导致的走偏问题；轮组升降模块采用气缸作为执行元件，气缸预留标准安装孔位，可快速对接气路控制系统，实现升降动作的精准控制，1英寸的升降行程能够覆盖赛场绝大多数障碍高度与任务对接高度差。框架部分采用带标准安装孔的铝型材拼接结构，孔位间距遵循通用竞赛安装标准，可根据不同赛事的任务需求，灵活加装机械臂、拾取机构、传感支架等拓展部件，无需对主体框架进行二次打孔加工。

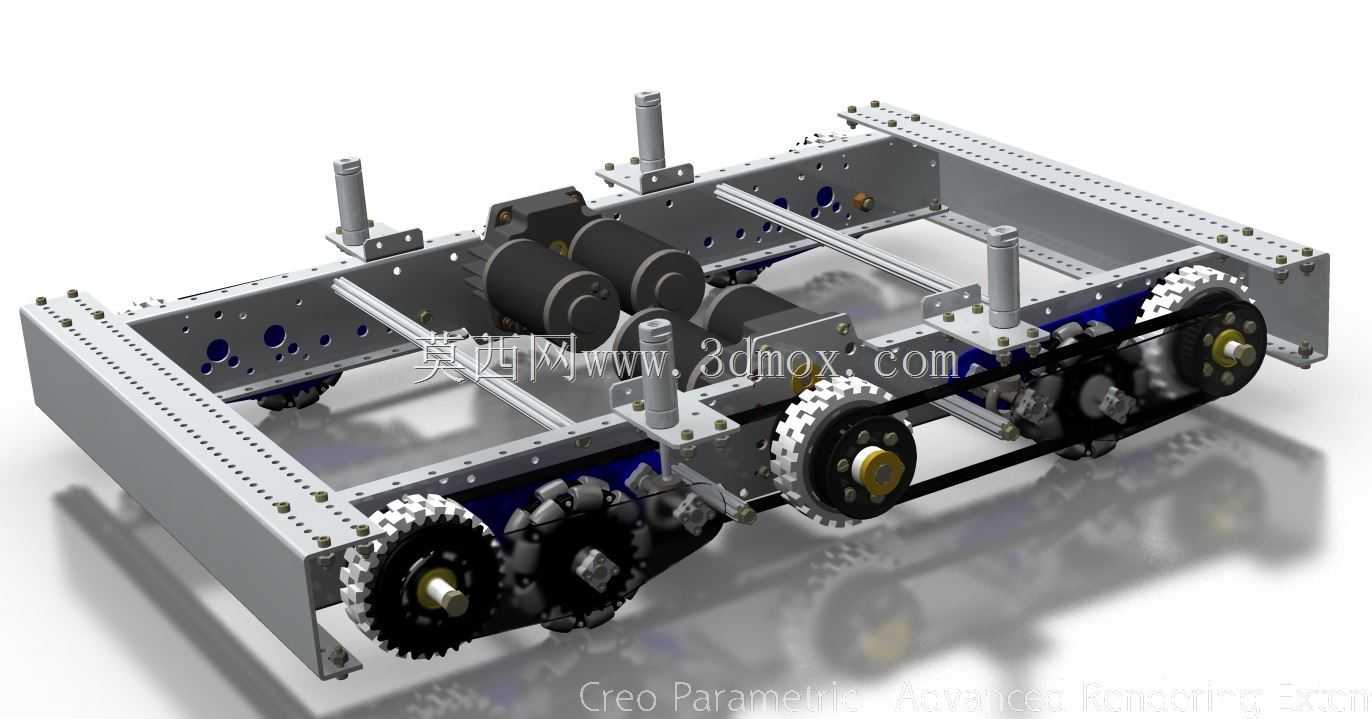

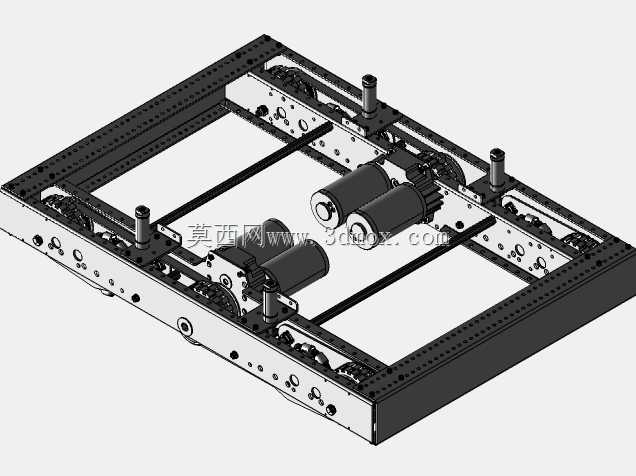

设计思路上，整体结构优先考虑兼容性，可与同规格的通用竞赛底盘实现部件互换，降低参赛队伍的备件成本与维护难度；渲染展示状态下对机箱外部面板做隐藏处理、铝制外部面板做半透明处理，能够清晰展示内部的传动布局与升降模块结构，其中升降模块的内部面板做分色标识，方便装配过程中快速识别部件，降低组装调试的难度。安装边界方面，整体框架采用矩形对称布局，立柱安装位预留统一的高度基准，上层拓展安装面保持水平，所有传动部件均内嵌于框架内部，避免行进过程中与场地障碍、对方机器人发生碰撞导致结构损坏；轮组突出框架下沿的尺寸经过精准核算，在最低离地状态下仍能保证传动部件与地面保持安全距离，不会出现剐蹭地面影响行进的问题，轮组的安装轴位采用同轴度定位设计，保证传动带与链轮的啮合精度，减少运行过程中的异响与磨损。
