篮球轮式全方位移动竞技机器人底盘结构

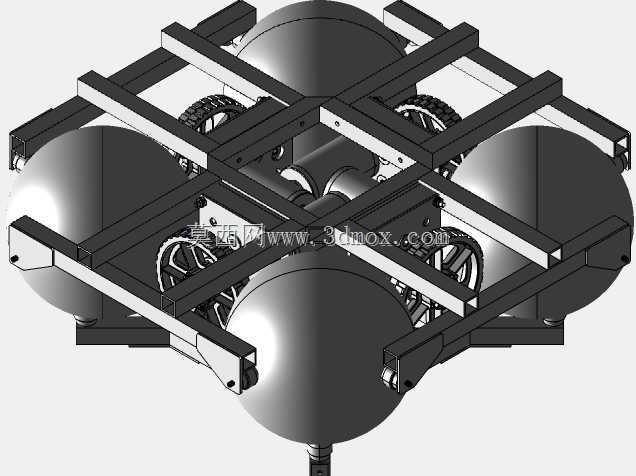

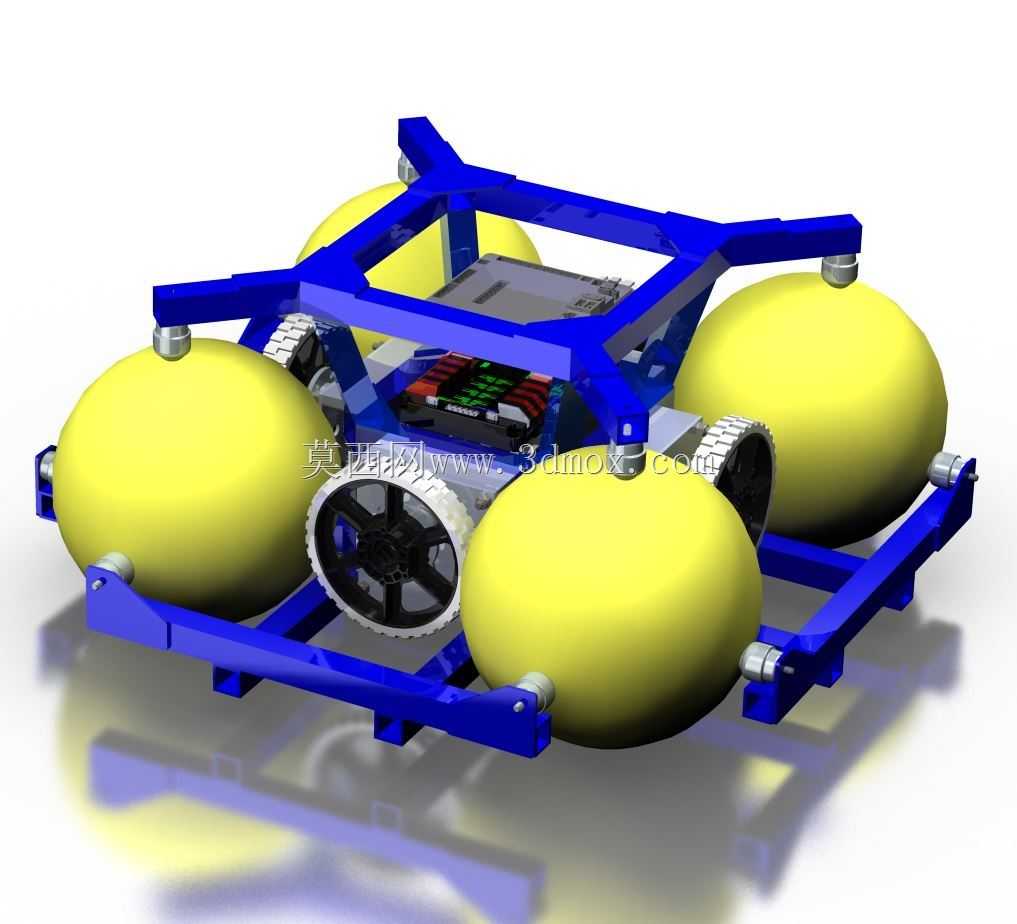

该款全方位移动底盘主要面向青少年机器人竞技赛事、室内短距物料转运、狭小空间巡检作业场景设计，区别于传统麦克纳姆轮、舵轮的移动方案，采用标准篮球作为行走轮的接触部件，能够在平整硬质铺装地面实现零半径转向、任意方向平移的全向移动能力，尤其适合在空间局促、需要频繁变向调整位姿的作业场景中使用。在实际赛事应用中，该底盘可搭载投篮机构、物料拾取机构完成对抗类竞技任务，在工业场景下可搭载小型检测模组完成车间设备间隙的巡检作业，民用场景下也可改装为短途载物平台完成室内小件物品的转运工作。功能特性层面，整套传动系统采用四组独立驱动单元对称布局，每个驱动单元对应一个篮球轮，通过侧向摩擦轮与篮球表面接触传递动力，依靠四组驱动轮的差速配合实现全向移动，相比传统全向轮方案，篮球作为接触轮具备更好的缓冲性能，在经过地面微小缝隙、轻微凸起时不会出现卡滞，同时篮球的球面接触特性让底盘对地面平整度的容忍度更高，不需要极高的地面铺装精度即可稳定运行。设计思路上，整体框架采用矩形管材拼接成型，框架结构围绕四个篮球的安装位置做对称布局，每个篮球的安装位预留了足够的转动间隙，避免篮球转动过程中与框架发生剐蹭，驱动摩擦轮采用6英寸规格，轮面与篮球赤道位置紧密贴合，保证动力传递过程中不会出现打滑，驱动单元的安装座设计了可调节结构，能够根据篮球的磨损程度调整摩擦轮的压紧力，延长易损件的更换周期。安装边界层面，整体底盘的外轮廓尺寸控制在适配常规竞技赛事的尺寸要求范围内，四个篮球突出框架底部一定高度，保证底盘离地间隙满足过障需求，上层框架预留了标准化的安装孔位，可根据不同的使用场景快速搭载不同的功能上层模块，驱动电机、传动组件全部内置在框架内部，避免移动过程中外部杂物卷入传动结构，整体结构的连接以焊接为主，关键受力位置做了加强处理，能够承受竞技场景下的频繁启停、碰撞冲击，日常维护仅需定期检查篮球气压、摩擦轮磨损情况即可，维护成本远低于采用专用全向轮的移动底盘方案。
