自行车三齿盘曲柄传动组件结构设计

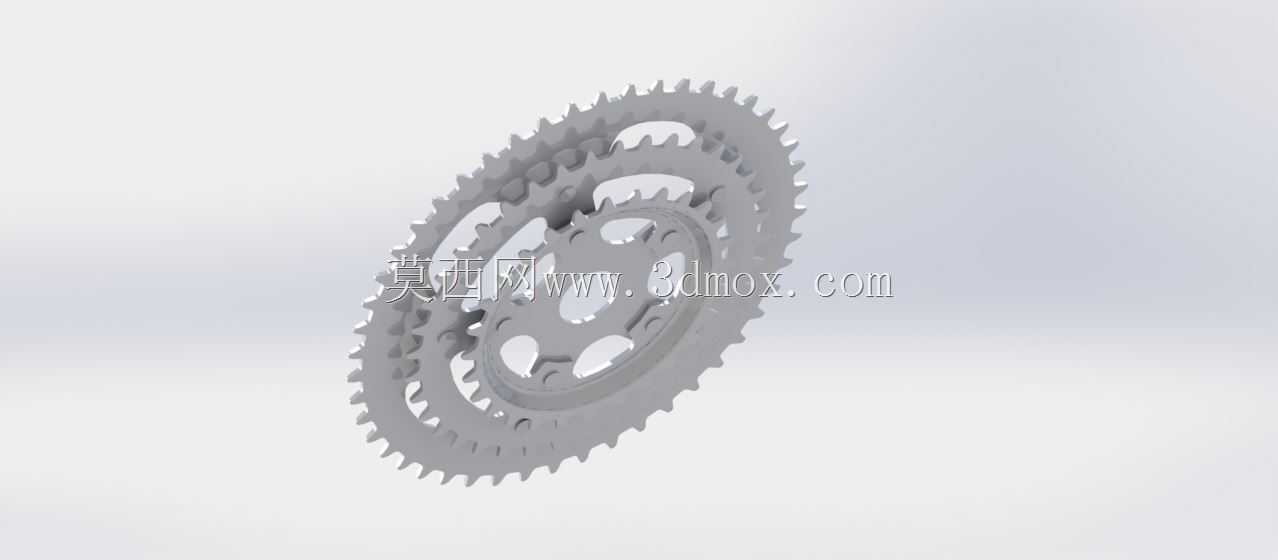

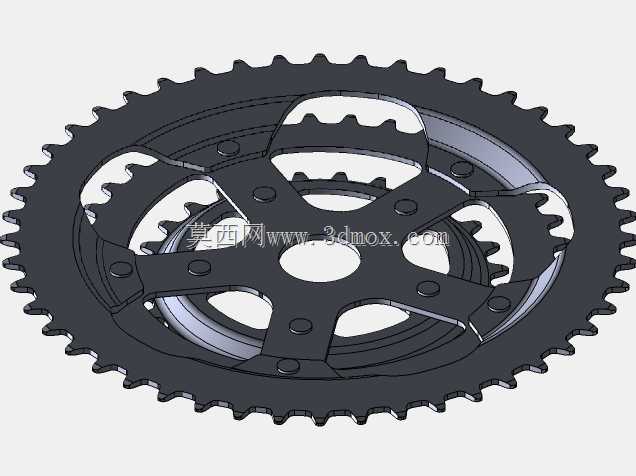

这套三齿盘曲柄传动组件是人力骑行代步设备的核心动力传递部件，主要应用于民用通勤自行车、入门级运动滑板车的脚踏动力传输系统中，直接衔接骑行者的脚踏施力端与后轮链条驱动端，是决定骑行踩踏效率、变速适配范围与骑行体验的关键结构件。该组件采用三层不同齿数的齿盘同轴集成设计，对应不同的传动比档位，能够适配平路巡航、爬坡发力、起步加速等多元骑行场景的动力输出需求，骑行者可通过前拨链器切换链条与不同齿盘的啮合位置，在同等踩踏转速下获得不同的后轮驱动转速，兼顾省力骑行与高速行进的双重需求。从设计思路来看，该组件采用一体式五爪曲柄支撑结构，三层齿盘通过铆钉与冲压成型的支撑爪刚性连接，中心设置标准方孔安装轴位，能够匹配绝大多数民用自行车的中轴安装尺寸，安装边界完全符合常规通勤车的车架五通位置适配要求，无需额外改装即可直接替换同规格原厂配件。齿盘的齿形经过优化设计，齿尖做了倒角导向处理，能够大幅降低链条切换档位时的卡滞概率，提升变速过程的流畅度，同时齿盘表面做了硬化耐磨处理，能够长期承受链条啮合带来的摩擦损耗，延长部件的整体使用寿命。曲柄与齿盘的连接位置设置了多组均匀分布的固定铆点，既保证了三层齿盘的同轴度精度，避免高速踩踏时齿盘偏摆导致的链条跳动、掉链问题，又通过支撑爪上的镂空开孔设计，在不降低结构整体强度的前提下尽可能减轻组件自重，降低骑行过程中的无效负重。齿盘外侧设置了全包围式的护盘结构，能够避免骑行过程中裤脚、衣物被卷入齿盘与链条的啮合间隙，提升日常使用的安全性，同时护盘的轮廓与齿盘外形完全贴合，不会额外占用过多安装空间，能够适配绝大多数常规自行车的前拨链器安装位置，不会对变速部件的正常动作造成干涉。在实际使用过程中，该组件能够稳定传递骑行者的脚踏扭力，三层齿盘的齿数搭配覆盖了日常通勤最常用的传动比区间，无论是城市平坦道路的快速通行，还是短距离坡道的负重骑行，都能通过档位调整找到合适的踩踏发力区间，降低骑行者的体力消耗，同时整体结构的刚性表现优异，大力踩踏时不会出现明显的形变泄力问题，保证动力传递的直接性与高效性。
