实体保持架滚针轴承三维结构设计

做传动结构设计这么多年，滚针轴承一直是小安装空间、大径向载荷工况下绕不开的核心零件，这次建模的实体保持架滚针轴承，就是针对紧凑型传动场景做的结构还原。先从实际应用场景说，这类轴承最常出现在变速箱输出轴、摩托车曲柄连杆机构、纺织机械的罗拉传动位、小型液压泵的转子支撑位，这些位置的共同特点是径向安装尺寸被严格限制，没法用同载荷等级的深沟球轴承或者圆柱滚子轴承，同时轴系还要承受不小的径向冲击载荷，滚针轴承的线接触承载特性刚好能匹配这类需求。

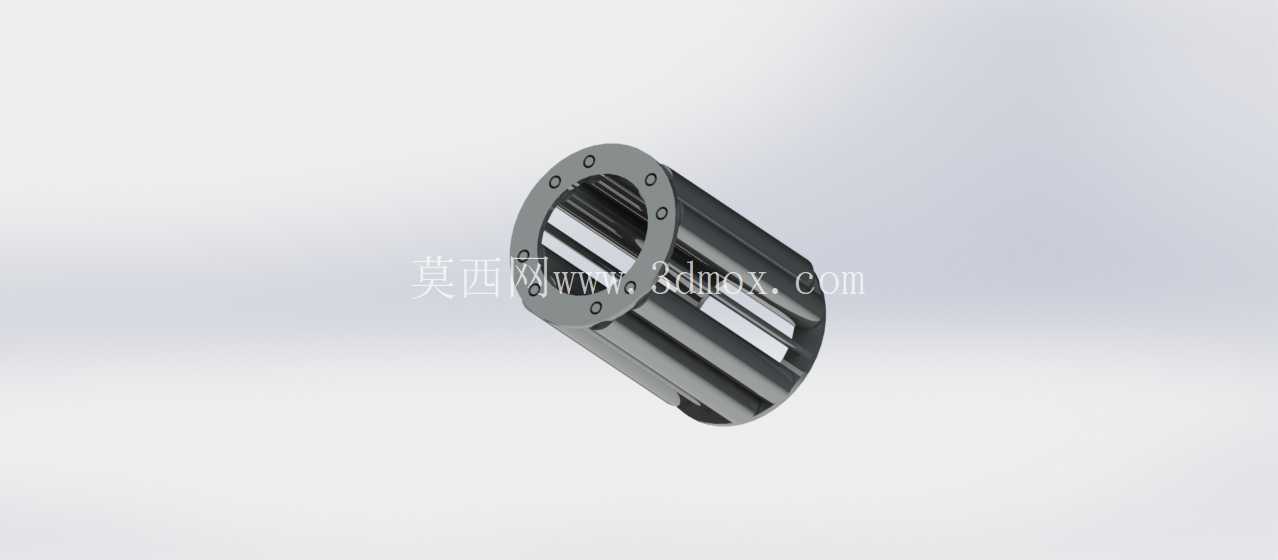

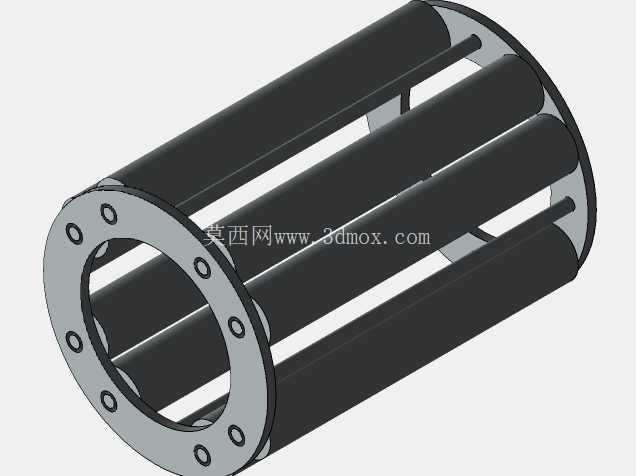

从结构功能上拆解，这个模型还原的是冲压外圈搭配实体保持架的滚针轴承结构，保持架上均匀分布的兜孔把每根滚针独立分隔开，避免滚动体之间直接接触摩擦，相比满装滚针结构，带保持架的版本允许更高的极限转速，同时滚针不会在高速运转时出现歪斜、卡滞的问题。保持架端面的法兰边做了轴向限位，能防止滚针在轴系窜动时从兜孔里脱出，内圈端面的安装孔是用来配合端盖做轴向固定的，实际装配时可以通过螺栓穿过这些孔把轴承外圈固定在机座的安装孔内，避免轴承外圈在载荷作用下出现蠕变磨损。

设计思路上，建模时首先要保证滚针与滚道的接触线长度符合载荷计算要求，滚针的直径公差、凸度修形都要在模型里预留出参数化调整的空间，实际工程中滚针的凸度是为了避免边缘应力集中，防止滚道两端出现早期点蚀。保持架的兜孔间隙要控制在合理范围，间隙太小会导致滚针转动卡滞，润滑脂没法进入摩擦面，间隙太大则会让滚针运转时歪斜，加剧磨损。这个模型里的保持架采用的是窗式结构，窗孔的边缘做了倒角处理，既方便装配时把滚针压入兜孔，也能在运转时储存少量润滑脂，延长补脂周期。

再说到安装边界尺寸，这类滚针轴承的外径是直接和机座的安装孔过盈配合的，过盈量要根据载荷大小调整，轻载工况过盈量控制在0.01-0.02mm，重载冲击工况可以适当加大到0.02-0.03mm，避免外圈跑圈。内圈和轴的配合一般采用k6或者m6公差，保证内圈和轴同步转动，不会出现相对滑动。轴承的轴向宽度要和安装腔的轴向尺寸匹配，预留0.05-0.1mm的轴向间隙，避免轴系热胀冷缩时轴承被顶死。滚针的直径和长度比值控制在1:3到1:10之间，这个比例下滚针的刚性最好，不会因为长径比太大出现弯曲变形，也不会因为长径比太小导致承载能力不足。

实际选型时还要注意，这类带实体保持架的滚针轴承，不能承受轴向载荷，如果轴系有轴向力，需要搭配推力轴承或者深沟球轴承组合使用。润滑方式上，低速工况可以采用脂润滑，高速工况则要采用油润滑，模型里保持架和滚针之间的间隙刚好能形成稳定的油膜，降低滚动摩擦系数。很多新手设计时容易忽略滚针轴承的安装倒角，机座孔和轴端的倒角必须大于轴承内外圈的引导倒角，不然装配时会把保持架或者滚道磕伤，导致轴承早期失效，这个模型里内外圈的端面都做了15度的引导倒角，就是为了方便压装时的导向，避免装配损伤。

从建模细节来看，滚针的圆柱度、滚道的表面粗糙度都在模型特征里做了对应体现，保持架的材质一般采用尼龙或者冲压钢，尼龙保持架的自润滑性能更好，适合中低速有一定腐蚀的工况，钢保持架则适合高温、重载的工况。这个模型的结构还原度足够支撑后续的有限元分析，比如可以直接导入仿真软件做接触应力分析，计算不同载荷下滚针和滚道的接触应力分布，优化滚针的凸度量，也可以做装配干涉检查，验证和周边轴、机座、端盖的配合间隙是否合理，避免实际加工装配时出现干涉问题。
