小型轴类零件模块化拾取放置机构

该机构主要面向3C电子、精密五金、小型汽配等行业的轴类零件加工、装配产线，适配直径2-12mm、长度10-60mm的小型轴类工件，可完成工件从料道到加工工位、装配工位的精准拾取与移位放置动作，替代传统人工上下料模式，适配单工序加工设备、多工位装配转盘等多种产线布局，解决小型轴类零件人工拾取效率低、定位精度差、易磕碰损伤工件表面的痛点。

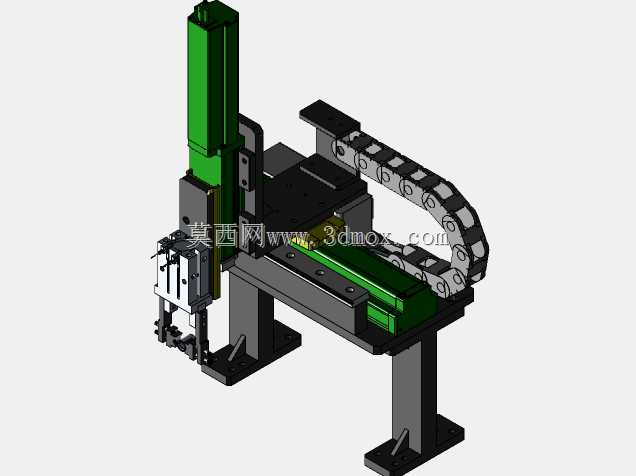

设备整体采用立式立柱搭配水平滑移模组的布局，竖直方向采用集成式直线驱动单元完成拾取头的升降动作，水平方向采用带拖链防护的滑移导轨完成横向移位，拖链内置气管与信号线缆，避免线缆往复运动出现磨损、拉扯故障。拾取端采用气动夹指结构，夹指接触面镶嵌聚氨酯防滑垫，既保证夹持力稳定，又避免夹伤轴类零件的精加工表面，夹指可根据不同直径的轴类零件快速更换，适配多规格工件的生产需求。

设计上采用模块化思路，将升降单元、水平移位单元、拾取夹指单元、安装支架都做成独立可拆分模块，各模块通过标准紧固件连接，用户可根据自身产线的工位间距、行程需求更换不同行程的驱动单元，无需重新设计整体机架，大幅缩短产线改造的设计与装配周期。支架采用方管焊接后加工安装基准面，底部设置两个带定位销孔的安装脚，可直接固定在设备台面或者铝型材机架上，安装时通过定位销快速对位，无需反复调整位置精度。

外形尺寸方面，机构整体横向最大行程为150mm，竖直方向升降行程为100mm，整体占地宽度220mm、深度180mm，安装时需预留横向滑移的安全空间，避免与周边其他机构产生运动干涉，机构整体重量约8.5kg，对安装台面的承重要求低，可灵活布置在各类小型加工、装配设备的进料端。设备运行时水平移位重复定位精度可达±0.02mm，竖直方向拾取定位精度可达±0.01mm，完全满足小型轴类零件的装配、加工对位要求，运行节拍最快可达0.8秒/次，可适配中高速产线的生产节奏，夹指的夹持力可通过气源压力调节，适配不同材质、不同重量的轴类工件拾取需求，避免夹持力过大造成工件变形，或是夹持力不足导致工件移位掉落。
