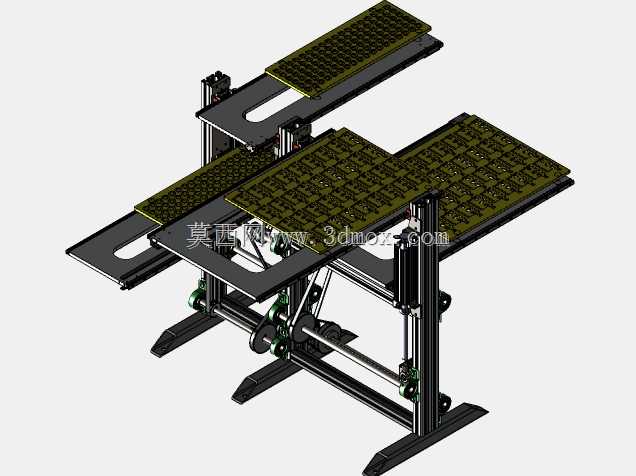

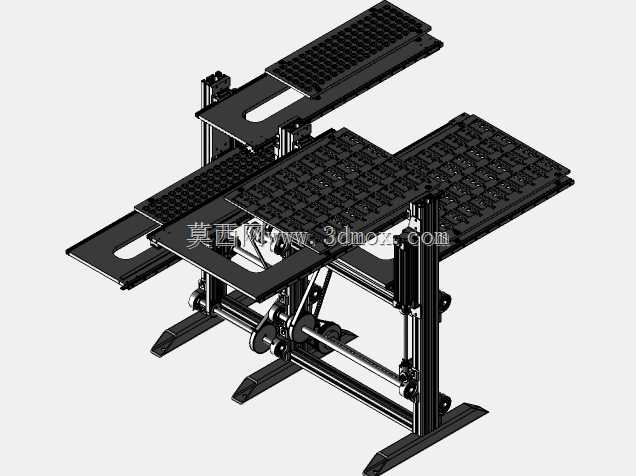

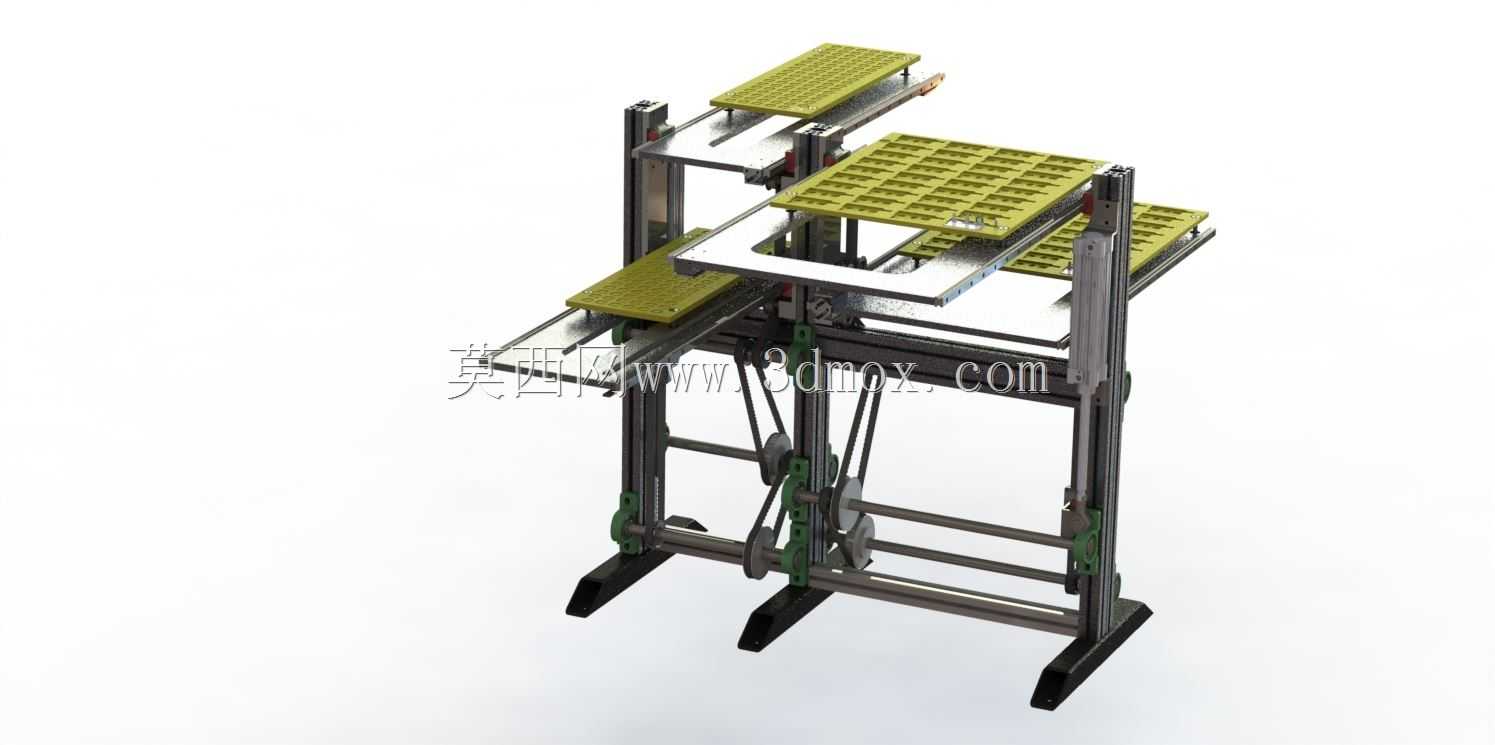

双层托盘式气缸驱动进料输送机构

该进料机构主要应用于3C电子、小型五金零部件、精密塑胶件的自动化生产线衔接场景，常布置在装配工位、检测工位或包装工位的前端，负责将承载工件的托盘按照生产节拍精准输送至指定作业位置，替代人工完成重复性的托盘上下料与转运工作，可有效降低人工取放料的劳动强度，避免人工操作带来的定位偏差与工件磕碰损伤，适配多品种小批量的柔性生产需求，能够与各类装配机械手、检测设备、加工单元实现顺畅的工位对接。设备采用双层多工位托盘承载设计，可同时容纳四个载料托盘，上下层布局能够在同一安装占地范围内提升缓存容量，减少托盘补料的频次，适配产线连续化作业的节拍要求，当上层托盘完成工件取放作业后，机构可通过联动结构快速切换下层托盘至作业高度，实现无间断的供料衔接，大幅缩短工位等待的空窗时间。该机构采用模块化的设计思路，整体框架以工业铝型材作为主体支撑结构，搭配线性导轨作为升降与平移运动的导向部件，运动过程平稳无卡滞，导向精度能够满足精密装配作业的定位要求；机构的动力端预留标准气缸安装接口，可根据实际生产的节拍需求选配不同行程与推力的标准气缸，无需对主体框架做额外改造即可完成适配，整体结构未集成气动配件与紧固件，方便设计人员根据实际工况灵活选配适配的气动元件与连接标准件，降低非标设计的重复工作量。从安装边界来看，设备底部采用两个对称布置的落地支撑脚，可直接固定在生产线的工作台面或者独立机架上，整体占地面积较小，不会占用过多的产线排布空间；设备的运动部件均设置在框架内侧，外部无突出的尖锐结构，作业过程中不会对周边操作人员造成碰撞风险，托盘承载平台采用镂空网格设计，既能够减轻自身运动负载，也可适配不同规格的定位治具安装，满足不同尺寸工件的载料需求，载料平台的边缘设置有限位挡边，可避免托盘在运动过程中出现滑脱偏移的问题，保证托盘输送过程的位置一致性。
