铝铸件搬运夹持式机械手末端执行器

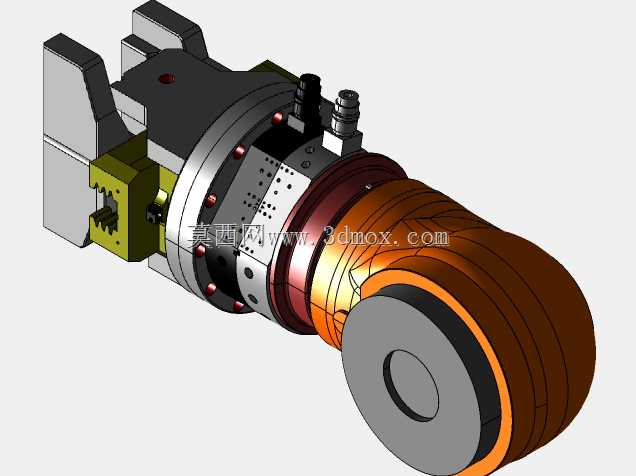

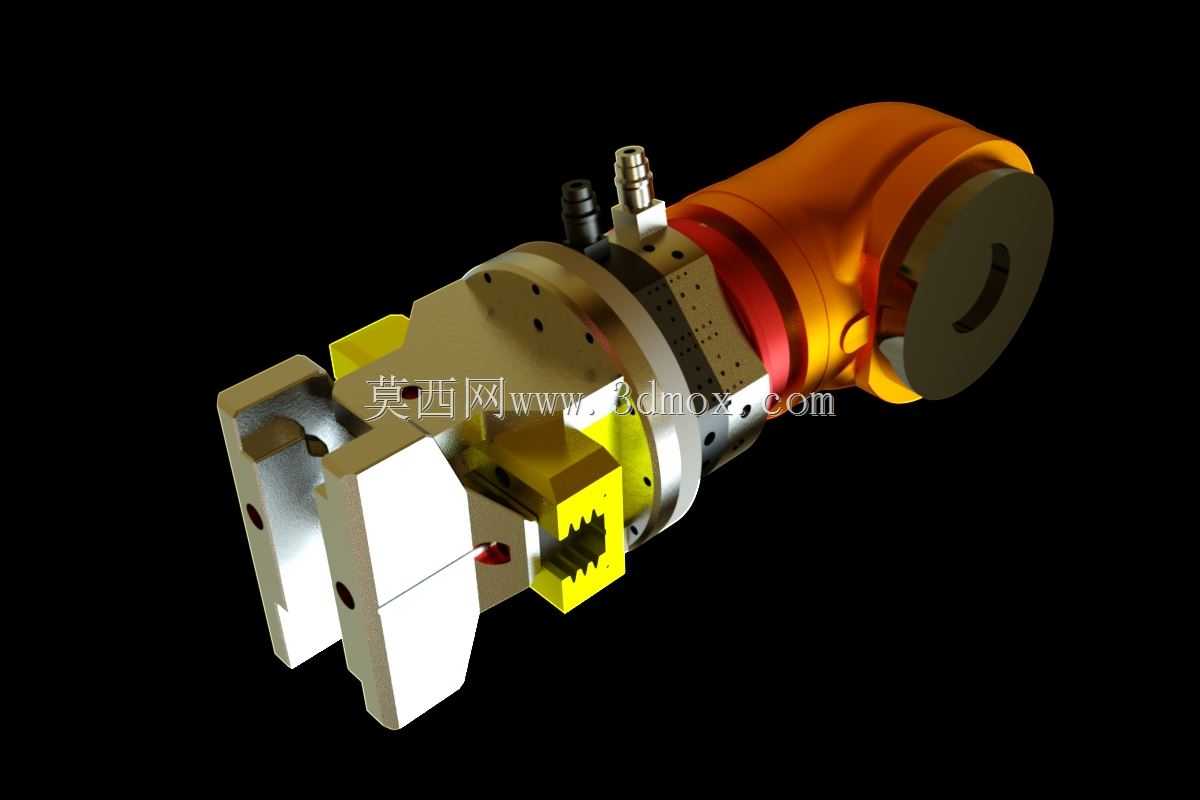

这款夹持式末端执行器主要适配工业机器人腕部接口，面向铝合金压铸件生产场景的上下料、工位转序作业需求设计，可直接安装在六轴工业机器人末端法兰上，完成压铸机取件、切边工位上下料、机加工装夹上下料等重复搬运作业，替代人工完成高温、高油污、高重复度的铸件取放工作，有效降低压铸车间人工作业的安全风险，提升产线连续运转的稳定性。整体结构采用模块化设计思路，从机器人连接端到夹爪端依次设置了连接法兰、气动回转模块、力反馈缓冲段、双工位夹爪组件，其中靠近机器人侧的橙色外壳为气动回转驱动单元，可实现夹爪端360度连续回转，适配不同角度的取件、放件姿态需求，无需调整机器人整体位姿即可完成铸件姿态调整，大幅缩减单工位作业的路径规划复杂度。夹爪部分采用双夹指并行布局，其中一组夹指带有锯齿形咬合面，专门针对铝铸件毛坯表面的分型面飞边、粗糙铸造面设计，咬合时可嵌入铸件表层微小凹凸结构，避免搬运过程中铸件滑脱，即使表面残留少量脱模剂、切削液也能保持足够夹持力；另一组夹指为平口硬质合金接触面，可适配机加工后光洁表面的夹持需求，避免夹伤已加工的装配基准面，双夹指可根据作业需求单独控制开合行程，适配不同尺寸规格的铝铸件夹持。安装边界上，末端法兰采用标准工业机器人接口尺寸，可直接适配主流负载10-20kg级六轴机器人的腕部安装孔位，整体径向最大尺寸不超过180mm，轴向总长度控制在320mm以内，可顺利伸入压铸机模腔、机床加工舱等狭窄空间完成取件作业，不会与设备舱壁、模具结构发生干涉。气路接口采用侧插式快插接头设计，布置在回转单元侧面，随夹爪回转时不会发生气管缠绕问题，内置的气路缓冲结构可在夹爪接触铸件时提供微小的行程缓冲，避免刚性撞击损伤铸件表面或夹爪结构。整体外壳采用硬质阳极氧化铝材加工，夹指咬合面采用淬火合金钢材质，可长期耐受压铸车间的高温、铝屑飞溅、切削液腐蚀等恶劣工况，日常维护仅需定期清理夹指缝隙残留的铝屑、检查气路密封件即可，无需复杂的拆解保养，适配铸造车间连续三班倒的产线作业节奏。
