三轴联动机器人抓取执行机构设计

该三轴联动抓取机构是面向离散制造产线物料转运、工位上下料场景开发的执行端设备，主要适配3C电子装配、汽车零部件加工、轻工包装等行业的自动化产线升级需求，可替代人工完成重复性高、定位精度要求严苛的工件取放作业，有效降低人工操作的疲劳误差，提升产线连续运转的稳定性。

设备实际用途覆盖多类规整工件的跨工位转运，既可以配合立式加工中心完成毛坯件上料、成品件下料的循环作业，也可以在装配产线上完成零部件的精准移载对位，还能适配包装工序完成成品的装箱抓取动作，通过末端执行器的快换接口，可快速更换夹爪、吸盘等不同工装，适配金属件、塑料件、纸质包装等不同材质工件的抓取需求。

产品功能特性上，该机构采用X、Y、Z三个正交方向的直线传动布局，X轴负责水平横向的大范围位移覆盖，Y轴负责水平纵向的工位对位调整，Z轴负责垂直方向的升降取放动作，三个轴系均采用线性导轨作为运动导向部件，配合同步带或丝杠传动结构，保证运动过程的平顺性与定位精度，传动部位设置有行程限位与缓冲结构，避免超程运行带来的设备碰撞损伤；走线采用拖链内置排布方式，将动力线缆、信号线缆统一收纳在拖链内部，避免运动过程中线缆拉扯、缠绕引发的故障，提升设备长期运行的可靠性。

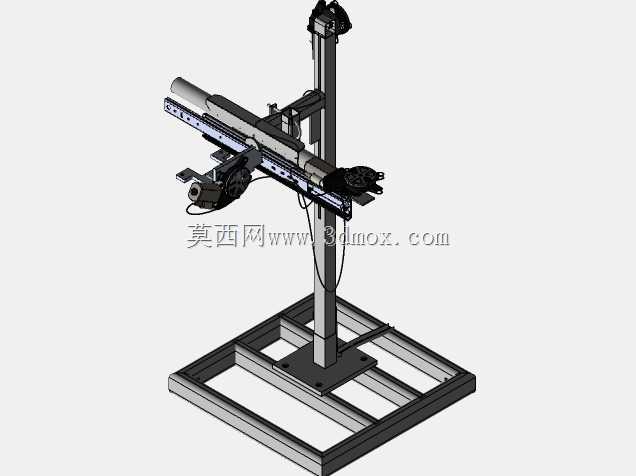

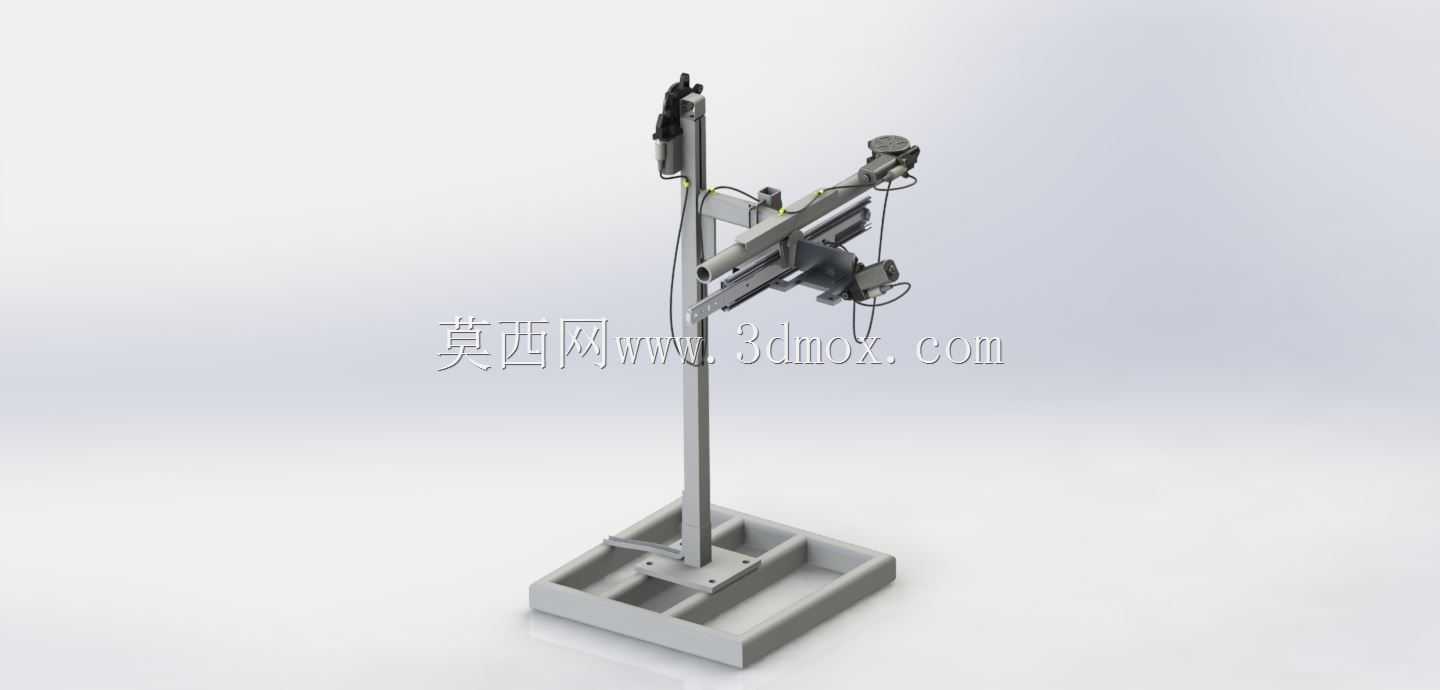

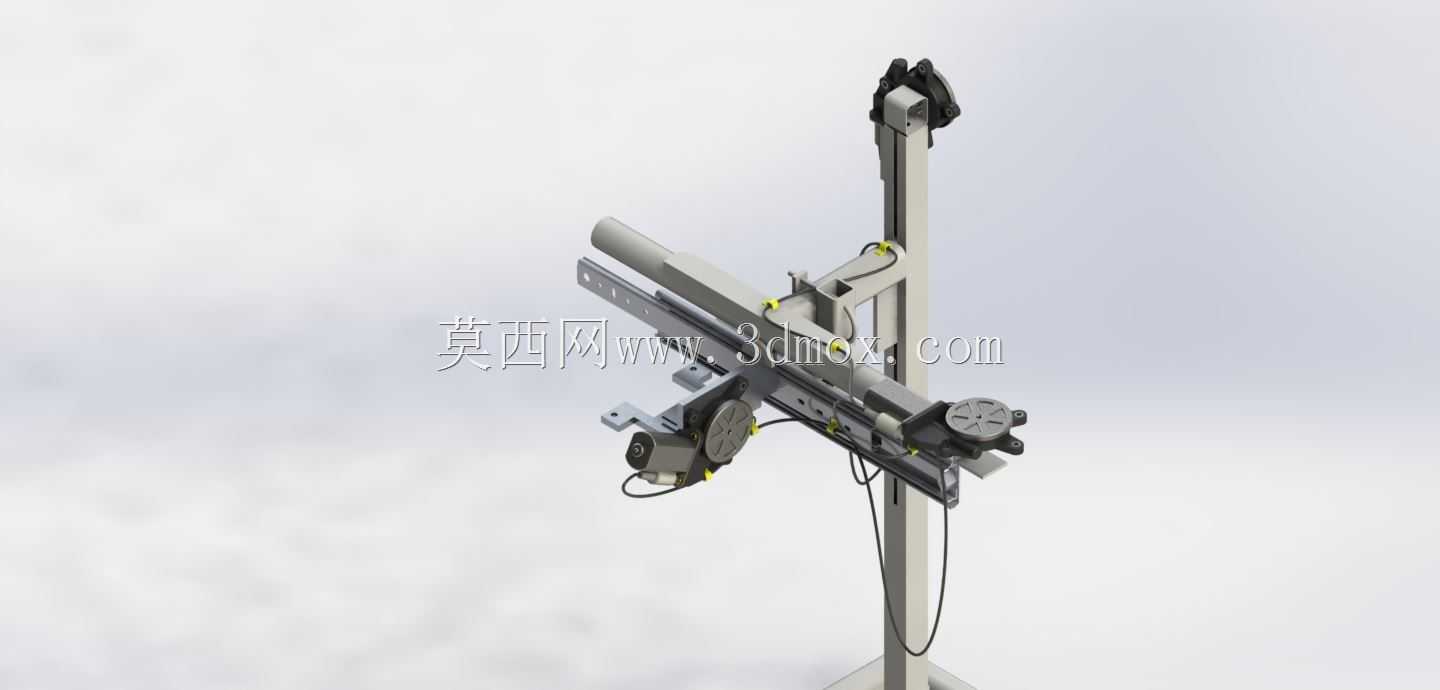

产品设计思路围绕模块化、易维护的核心原则展开，整体采用立柱加横臂的框架式结构，立柱作为Z轴的安装载体承担整体垂直方向的支撑负载，横臂通过滑动座与Z轴连接，可沿Z轴完成升降调整，X轴传动组件集成在横臂内部，末端抓取执行器通过滑动座与X轴连接，各轴系的驱动单元均采用外置安装方式，日常维护时无需拆解主体框架即可完成驱动件、传动件的更换调试；设计过程中充分考虑运动惯量匹配，对各轴的运动速度、负载能力做了平衡优化，在保证抓取负载满足常规工位需求的前提下，尽可能降低运动部件的自重，减少驱动单元的功率损耗。

外形尺寸与安装边界方面，该机构整体采用立式安装布局，底部设置有标准化的安装法兰接口，可直接固定在产线的设备基座或者地面预埋钢板上，安装时需保证立柱的垂直公差在允许范围内，避免横臂运行过程中出现卡滞；横向行程可覆盖单排多工位的操作范围，纵向行程可适配不同宽度的产线间距，垂直升降行程可满足不同高度的设备上下料需求，安装时需在机构运动范围周边预留足够的安全距离，避免与周边其他设备产生运动干涉，同时预留出维护操作的空间，方便日常的点检、润滑与易损件更换作业。
