微型步进真空取放物料系统结构

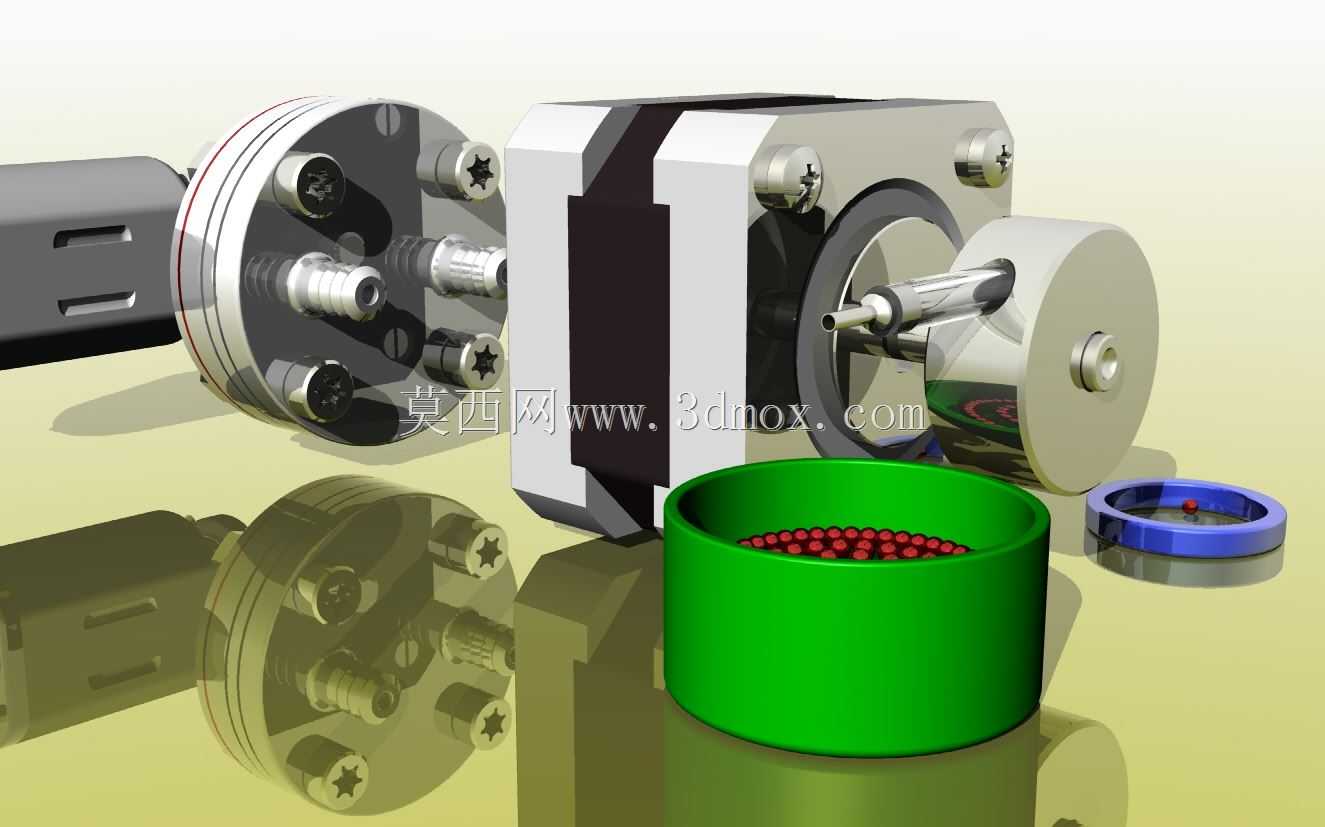

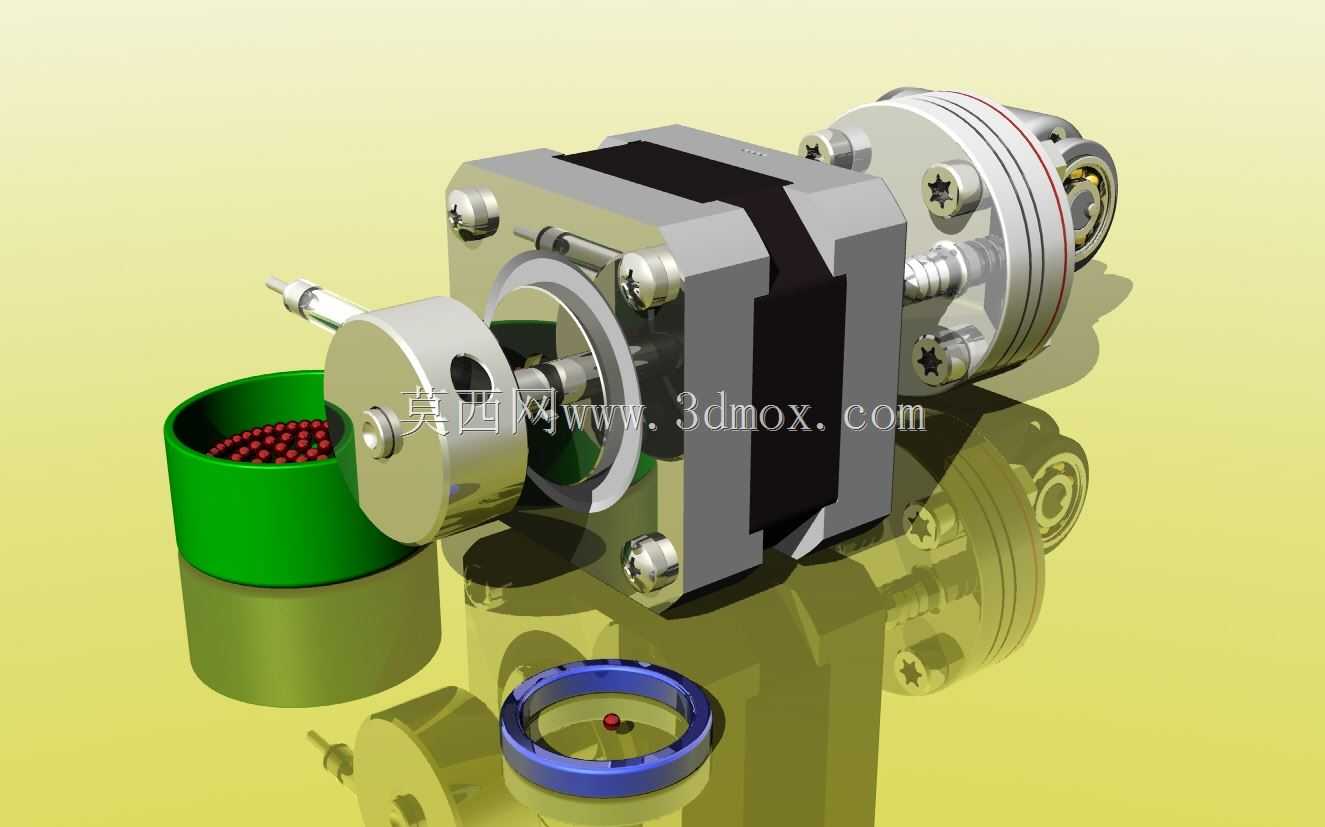

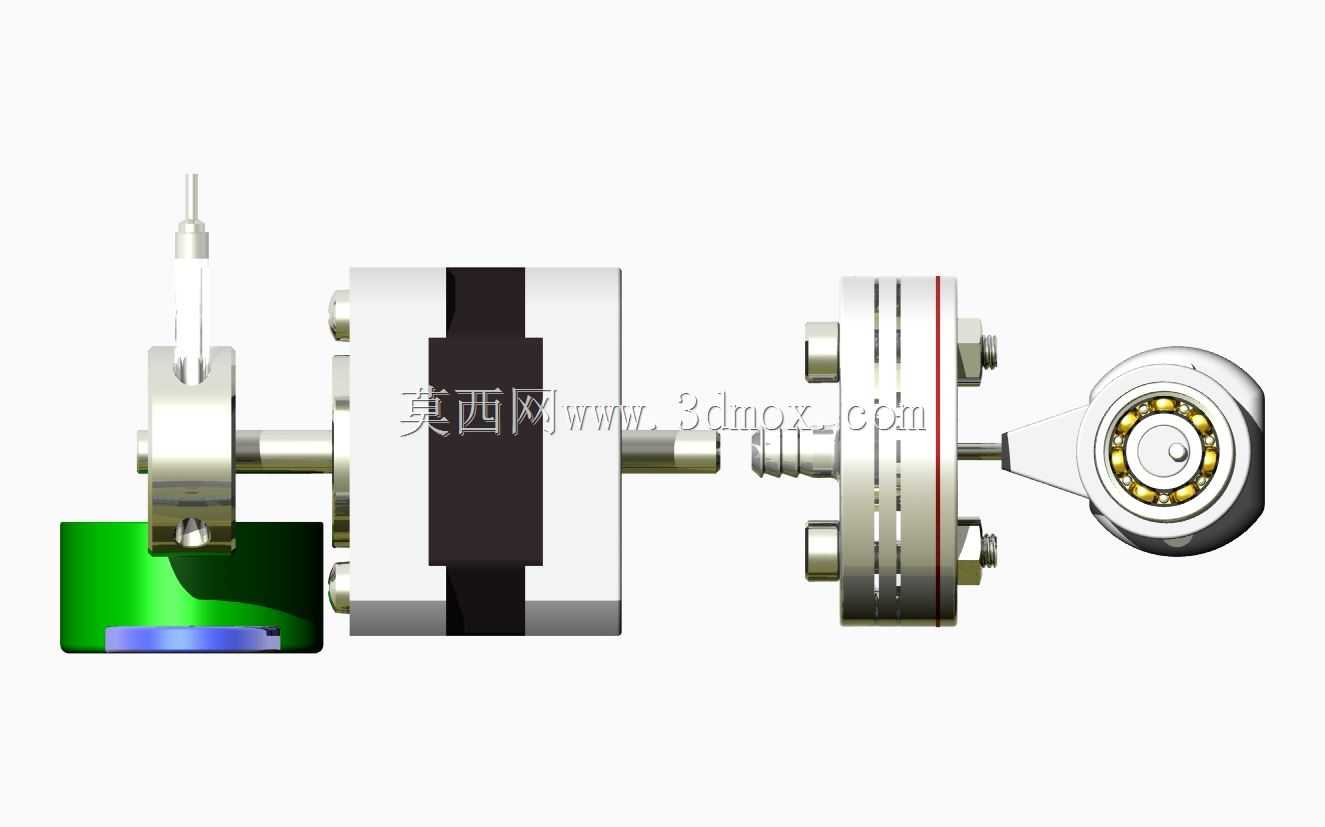

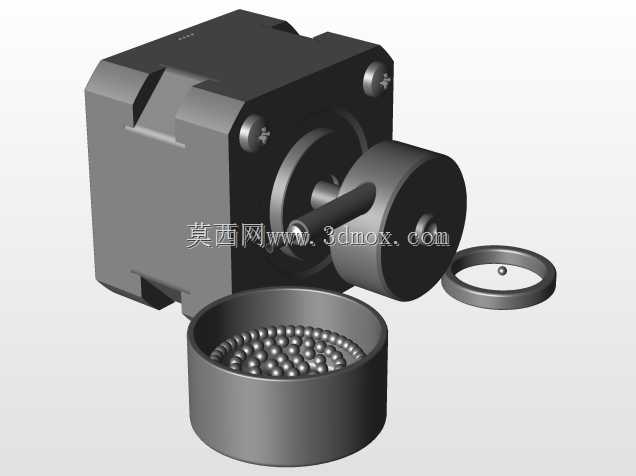

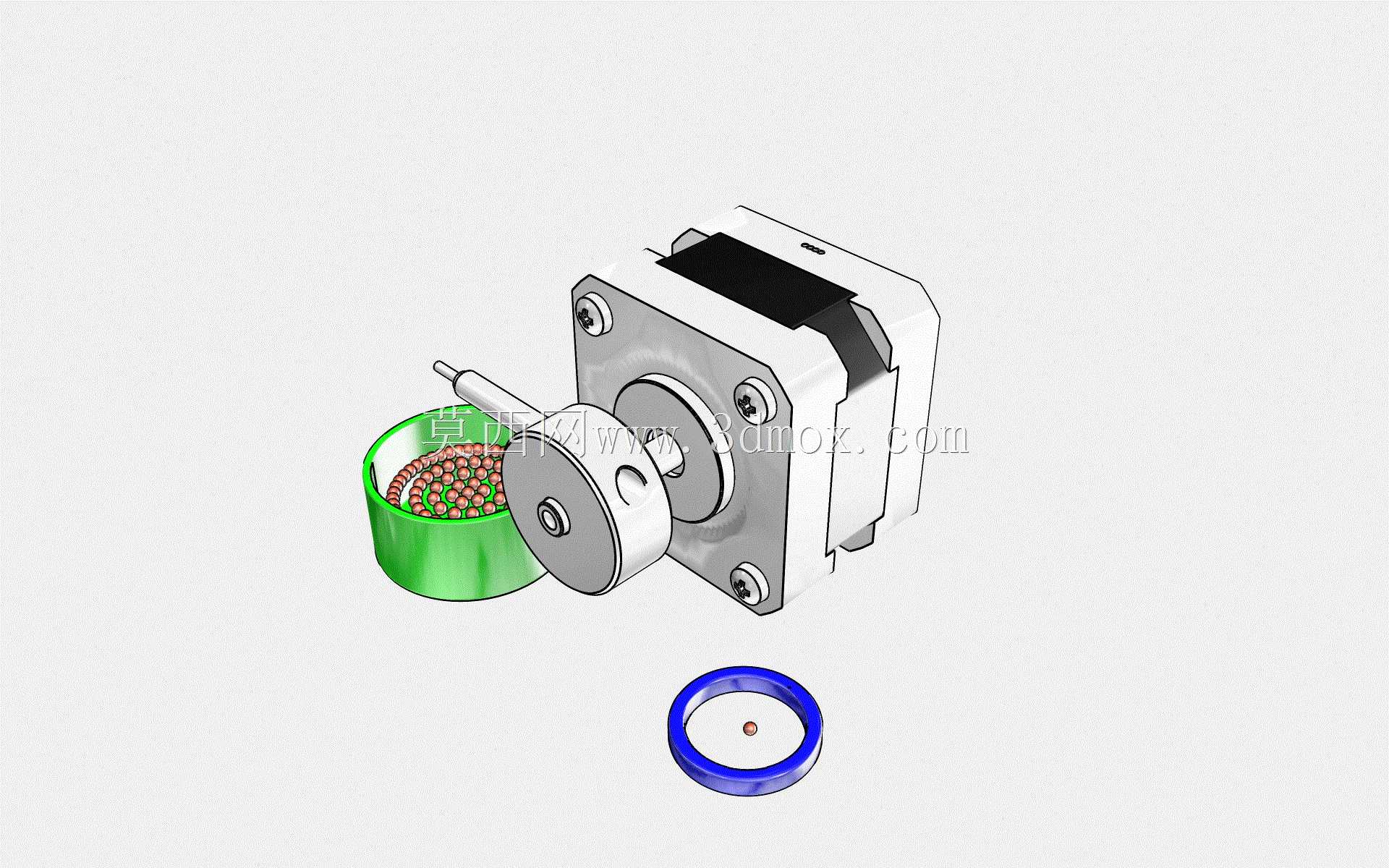

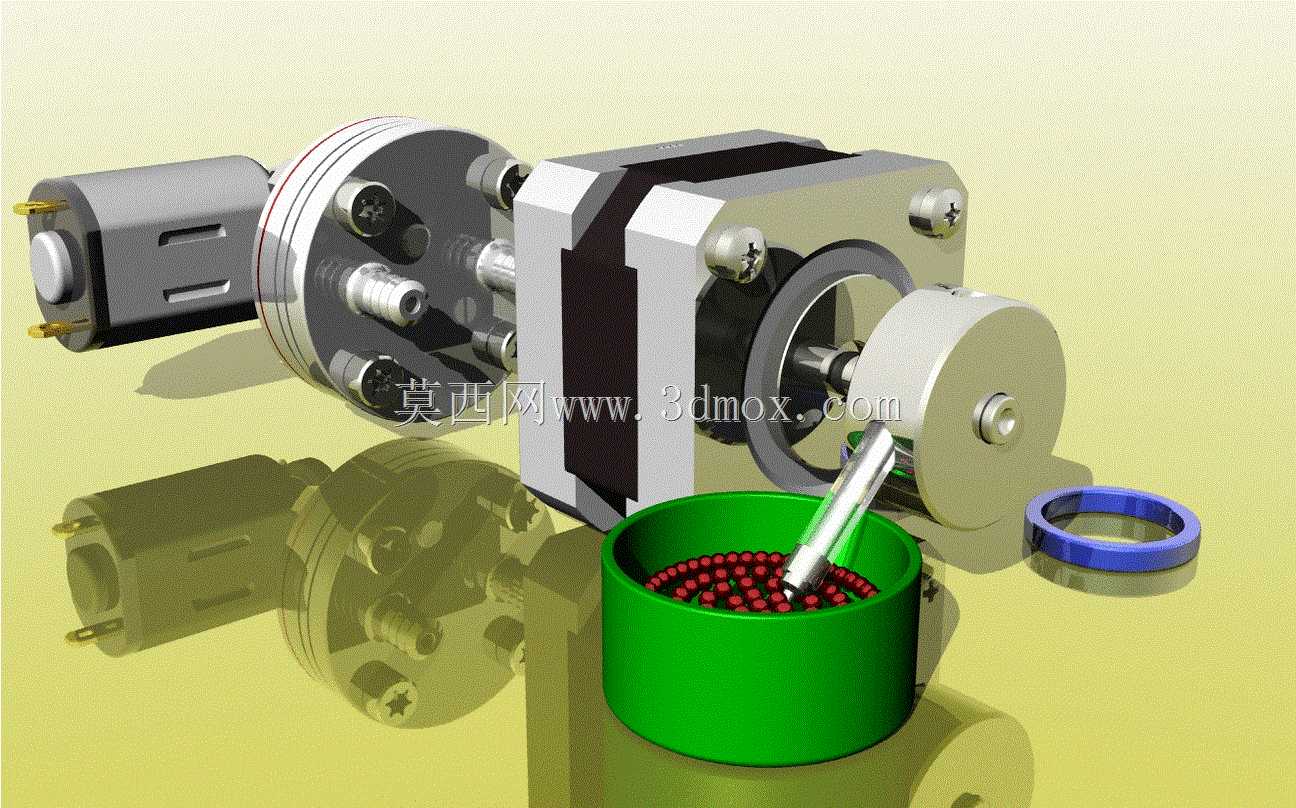

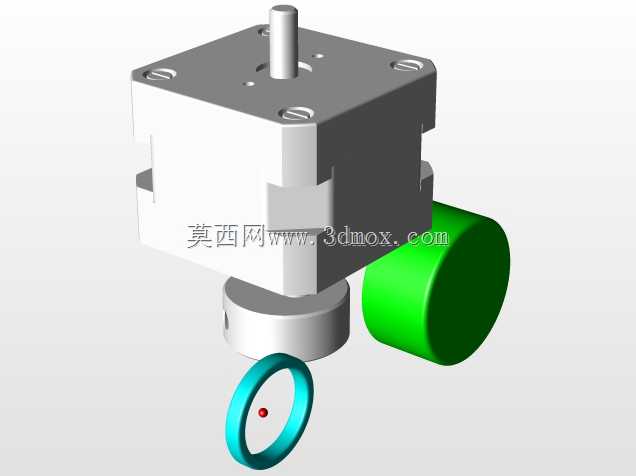

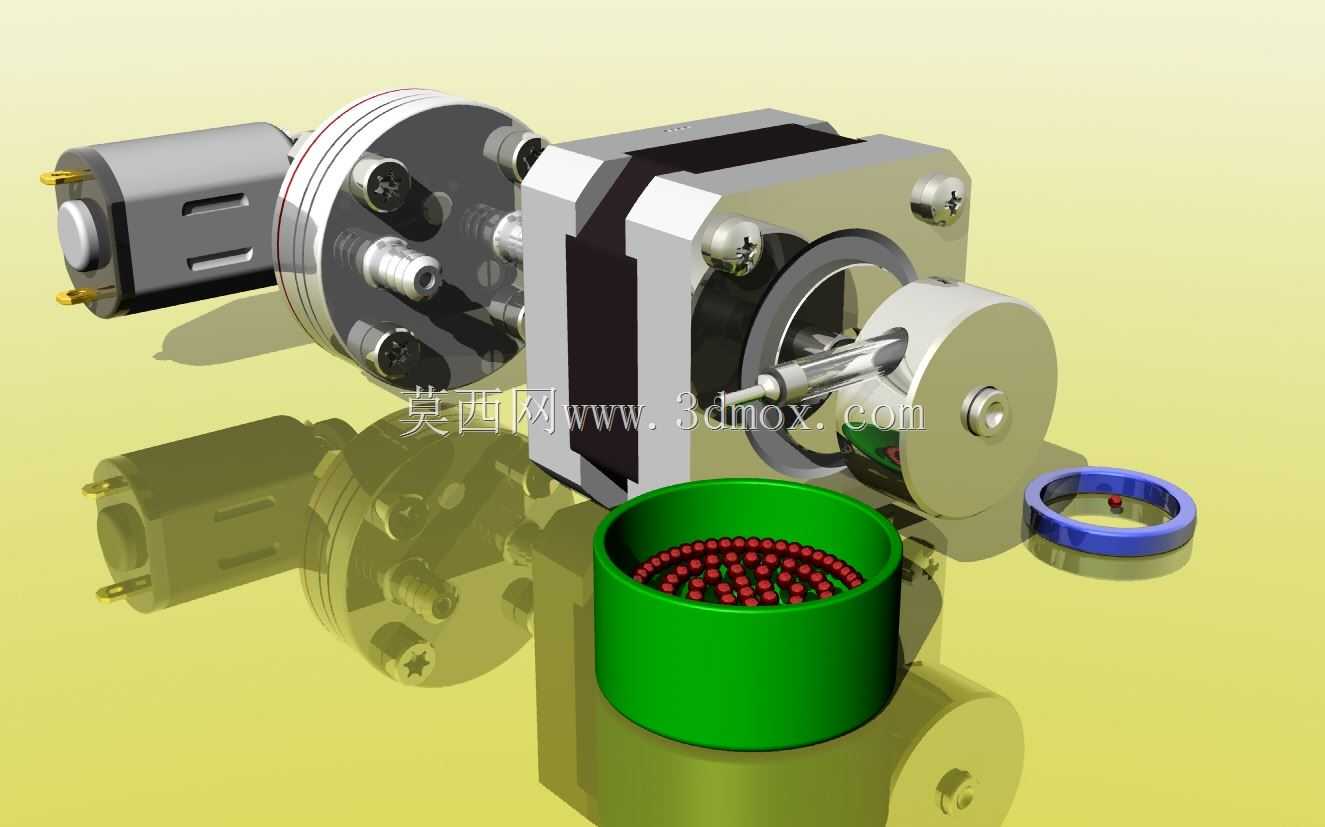

这套微型取放系统主要面向小尺寸精密零件的分选、上料与定点排布作业场景，常见于电子元器件组装、小型精密五金件加工、珠宝小颗粒物料分拣等对作业空间、动作精度要求较高的生产环节，能够在狭小的安装空间内完成小颗粒物料的自动拾取、移位与精准投放，替代人工完成重复性高、操作精度要求严苛的细微作业，有效降低微小零件人工操作的失误率，提升小批量精密装配环节的生产一致性。整套机构以步进动力单元作为核心驱动源，搭配微型真空发生组件实现物料的吸附拾取，结构布局紧凑，将动力输出、传动衔接、真空拾取、物料暂存四个功能模块整合在极小的安装范围内，没有冗余的外伸结构，能够直接嵌入桌面级小型自动化设备、实验室精密操作平台或是便携式作业工装内部使用，不需要额外预留过大的安装避让空间。设计过程中优先考虑了微型场景下的功能集成需求，将步进单元的输出轴直接与偏心传动结构衔接，省去了多余的传动联轴部件，既压缩了整体结构的轴向尺寸，也减少了多级传动带来的回程误差，保证取料臂的摆动定位精度能够控制在小颗粒物料拾取允许的偏差范围内；真空拾取管路沿传动臂内部走线，避免外部管线随臂体摆动产生干涉，同时在物料暂存区域采用敞口式圆形容腔，能够容纳批量小尺寸颗粒物料，配合取料臂的固定摆动行程，每次下行都能精准对准容腔内的物料堆，依靠真空负压完成单颗物料的吸附拾取，再随传动臂摆动到指定位置后释放真空完成投料。整套机构的安装边界控制在极小的尺寸区间内，各部件的衔接面都采用标准化的安装孔位设计，不需要额外制作定制转接件就可以完成组装固定，动力单元与真空组件的接线端都朝向结构外侧排布，方便后期与控制模块、气源模块的快速对接；结构外露的运动部件都做了圆角过渡处理，没有尖锐的突出结构，在狭小空间内安装调试时不会剐蹭周边的其他设备组件，日常维护时只需要定期清洁真空吸嘴、检查传动部位的紧固件状态即可，不需要复杂的拆解保养流程，适配小型化精密作业场景的长期使用需求。
