步进电机滚珠拾取放置执行机构

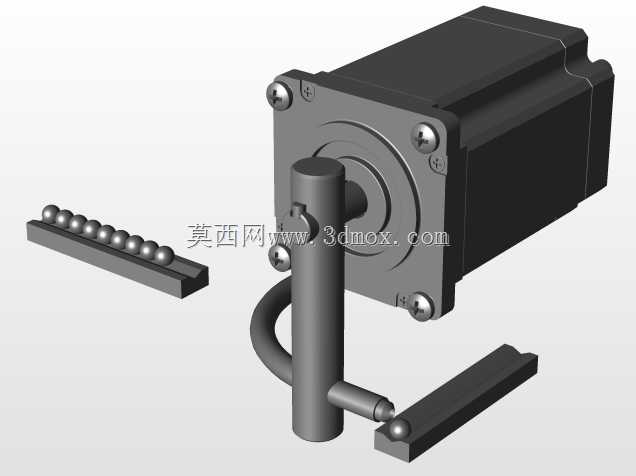

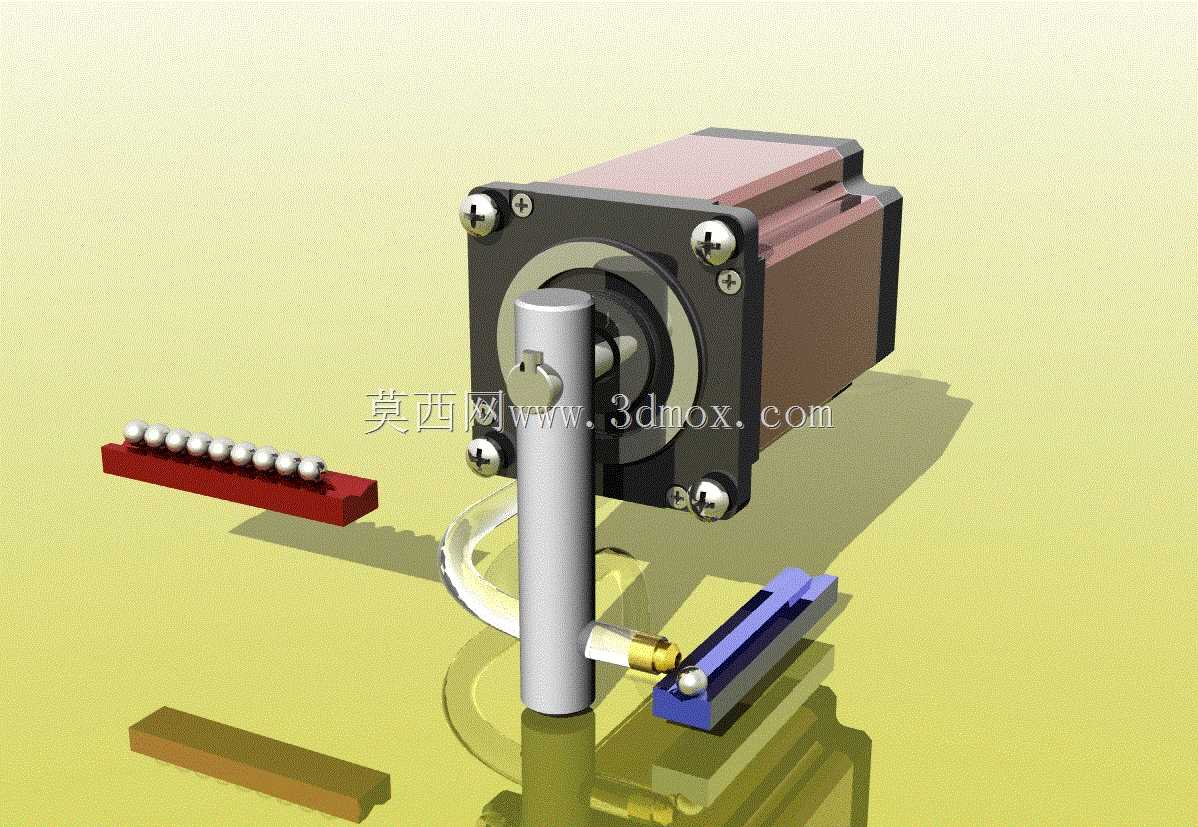

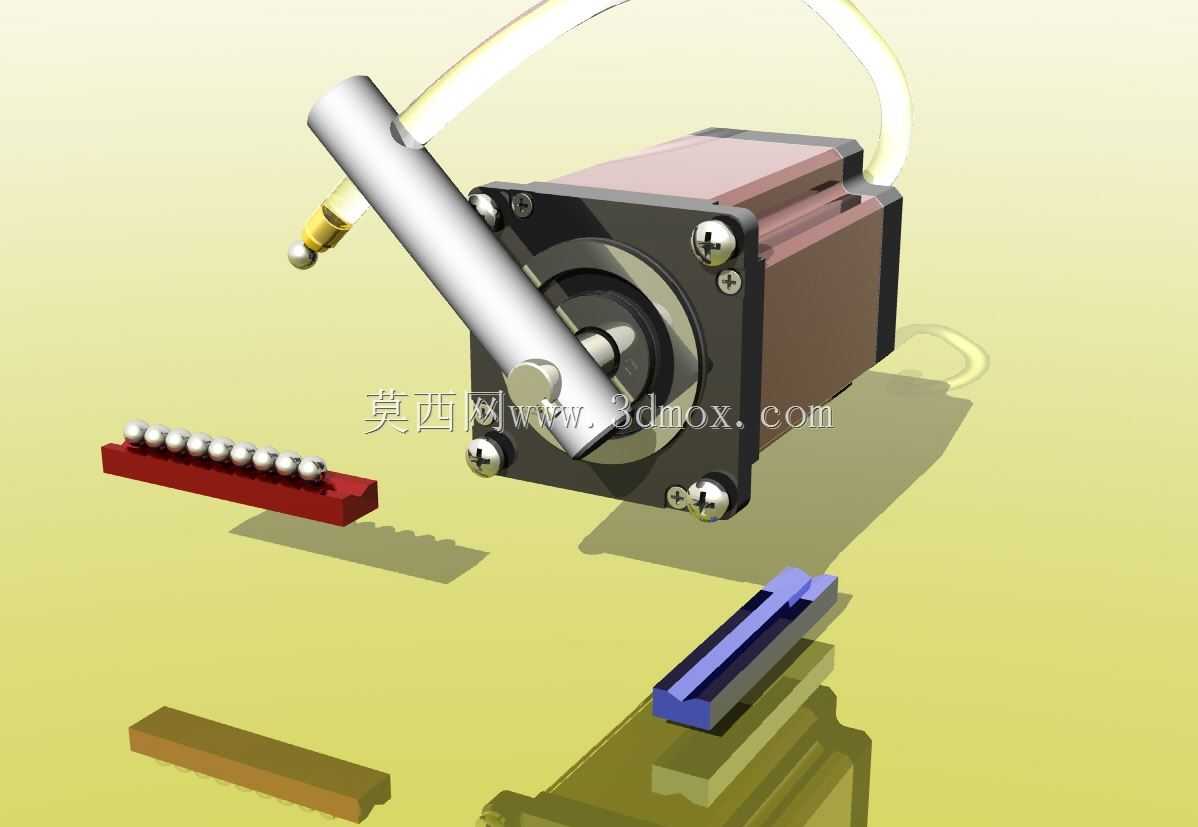

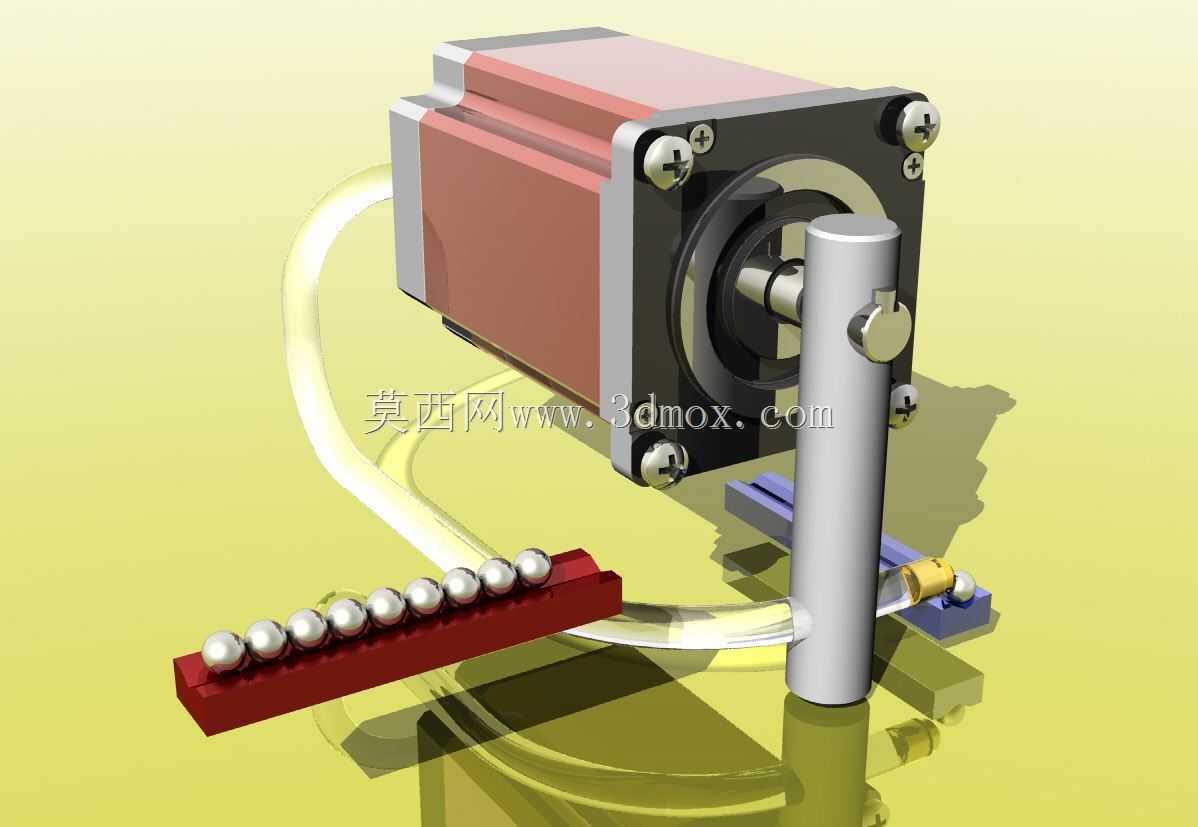

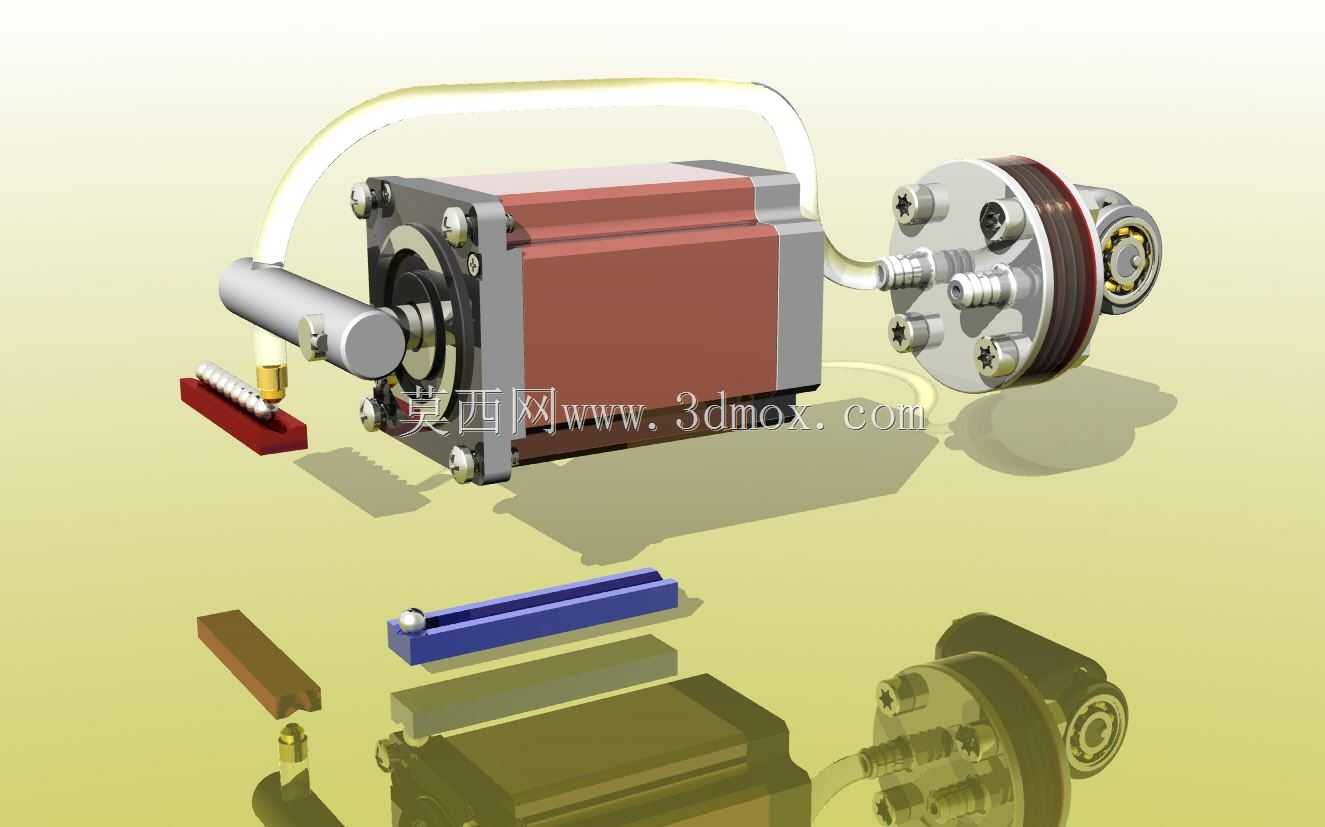

该执行机构主要应用于轻载自动化分拣、小尺寸零件上下料、电子元器件装配等工业场景，可完成微小球形零件、小型柱状零件的定点拾取与精准放置作业，常见于桌面型自动化装配工作站、小型零件分拣流水线、实验室样品分装设备中，适配小行程、高频次的往复作业需求，能够在狭小安装空间内完成稳定的取放动作，替代人工完成重复性高、定位精度要求严的小件搬运工序。整套机构以步进电机作为核心动力源，电机输出端通过偏心传动结构连接竖向导柱，导柱搭配弧形导向槽完成升降与旋转的复合动作，末端执行端搭配真空吸嘴结构，可平稳吸附直径较小的滚珠类零件，配合侧边的料条定位座与放置工位，实现零件从料条到目标工位的精准转移。设计过程中优先考虑了小空间内的动作集成，将传统需要气缸升降、旋转气缸转位两个独立动作的结构整合为单电机驱动的复合传动结构，大幅减少了驱动元件数量，降低了机构整体的控制复杂度与成本，同时各部件采用模块化布局，动力端、传动端、执行端分层布置，便于后期维护与易损件更换。外形方面，整套机构的安装边界控制在极小范围内，步进电机采用标准方形安装法兰，可直接固定在设备安装面板上，竖向导柱的行程根据小零件取放的常规抬升高度设计，既保证取件时末端吸嘴能够顺利接触料条上的零件，又避免了行程过长带来的动作冗余，侧边的料条定位座设置有与滚珠直径匹配的定位槽，可保证待拾取零件位置统一，放置工位设置有定位挡边，确保零件放置后位置偏差控制在装配允许范围内。机构的传动部件做了轻量化处理，运动惯量低，可适配步进电机的高频启停特性，长时间往复作业下不会出现传动间隙过大的问题，末端吸嘴的位置可根据实际零件尺寸做小范围调整，能够兼容一定尺寸范围内的球形、小柱形零件拾取作业，无需对整体结构做大幅改动即可适配不同的小件搬运需求。
