MQ2烟雾气敏检测传感模块结构设计

这款MQ2烟雾气体传感模块，是民用及工业环境气体监测场景中应用极为广泛的前端检测部件，常被集成在家庭烟雾报警装置、工业可燃气体泄漏检测终端、室内空气质量监测设备、智能通风控制系统以及小型物联网环境感知节点中，能够对空气中的液化石油气、丙烷、氢气、烟雾等多种可燃有害气体实现高灵敏度响应，是环境安全防护类电子设备的核心感知单元。

从实际用途来看，该模块可将空气中目标气体的浓度变化转化为可被主控电路采集的电信号输出，既可以搭配简单的比较器电路实现阈值触发式的声光报警功能，也可以配合ADC采样电路实现气体浓度的连续数值采集，适配不同复杂度的监测设备开发需求，在家庭安防、工业车间安全巡检、智能楼宇消防预警等场景中都能稳定发挥作用，可有效降低可燃气体泄漏、火灾初发烟雾带来的安全隐患。

在功能特性设计上，模块核心采用旁热式气敏检测元件，顶部的金属网罩既可以保障待测气体顺畅接触内部气敏材料，又能隔绝外界灰尘、飞虫对核心敏感元件的直接侵扰，同时具备一定的机械防护能力，避免日常装配、使用过程中敏感元件受外力磕碰损坏。模块底部的信号处理电路板集成了必要的分压、滤波电路，将气敏元件的电阻变化转化为规范的电压输出信号，同时预留了标准的直插排针接口，可直接与常见的单片机开发板、控制电路对接，无需额外搭建复杂的信号调理电路，大幅降低下游设备的开发难度。

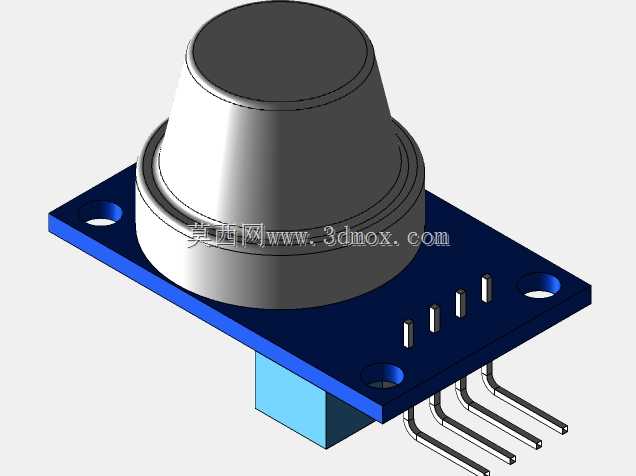

设计思路上，整体结构充分考虑了实际装配与使用的便利性，蓝色PCB基板采用对称式安装孔布局，两个定位安装孔分布在基板对角位置，可通过M2规格的螺丝直接固定在设备壳体内部的安装柱上，安装孔位间距适配多数通用传感模块的安装规范，具备良好的装配兼容性。模块整体外形呈上窄下宽的锥台加矩形基板结构，顶部检测头突出于基板平面，可保障气体流通顺畅，底部排针引脚采用标准2.54mm间距设计，既支持直插焊接在主控电路板上，也可以通过杜邦线实现飞线连接，适配不同的设备内部布线需求。

从安装边界来看，模块基板长宽尺寸适配常规小型电子模块的安装空间，顶部检测头的高度预留了足够的气体接触空间，安装时只需保证顶部网罩位置不被密闭遮挡，预留一定的气体流通间隙即可正常工作，排针引脚伸出基板底部的长度符合常规波峰焊、手工焊接的工艺要求，不会出现引脚过短焊接不牢、过长导致电路短路的问题，整体结构紧凑，占用设备内部空间极小，非常适合集成在各类小型化的气体监测、报警类电子设备中。
