欧姆龙E6B2-CWZ6C旋转编码器结构设计

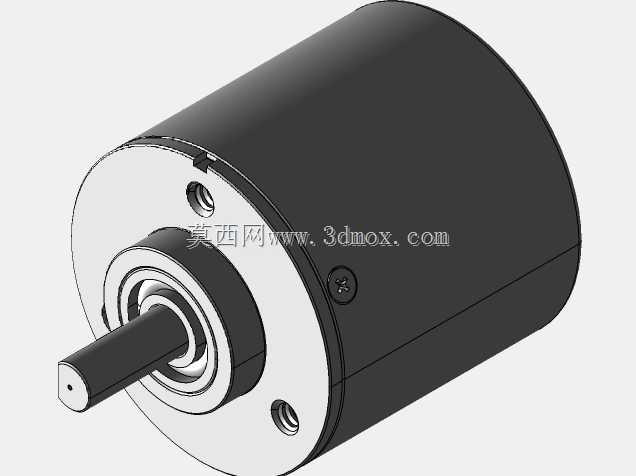

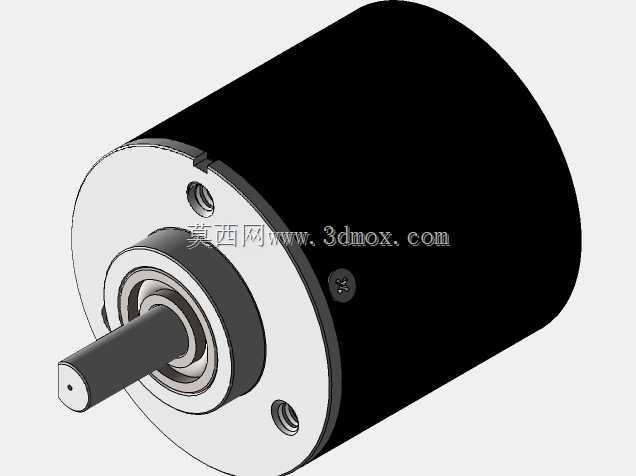

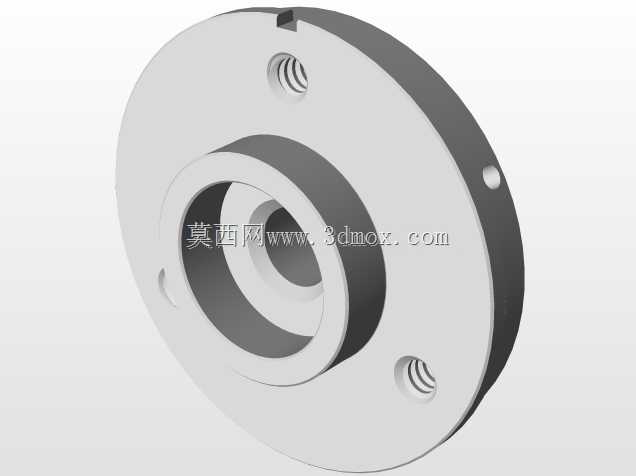

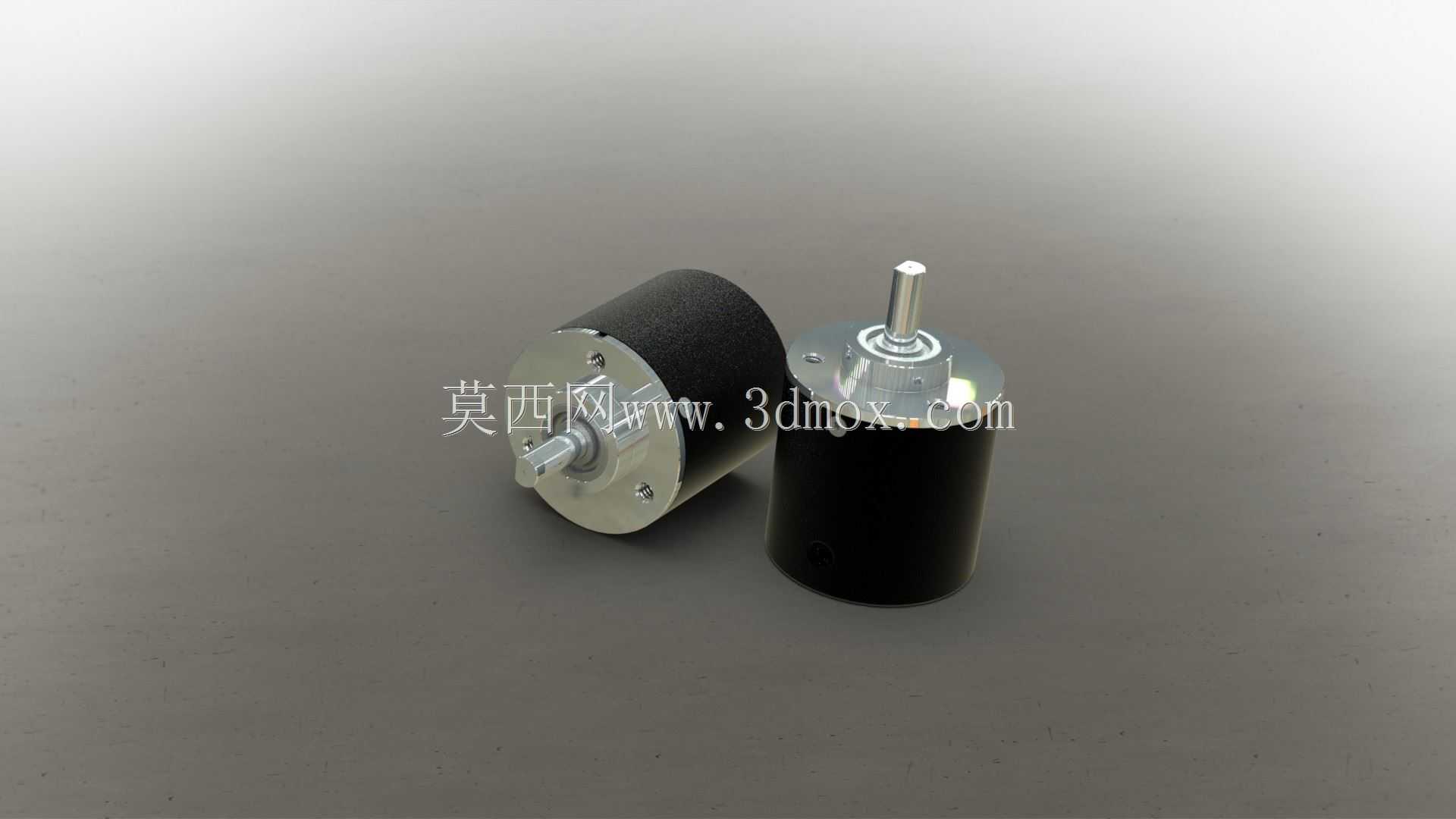

在工业自动化控制系统的信号采集环节，旋转编码器是承担角位移、转速转化为电信号输出的核心传感部件，这款欧姆龙E6B2-CWZ6C增量式旋转编码器的三维结构，完整还原了实体产品的装配逻辑与外形特征，可直接用于自动化设备的虚拟装配调试、工位布局干涉校验工作。从实际应用场景来看，这类编码器广泛覆盖包装机械的送料辊转速同步、机床主轴的转角定位、输送线的位移测算、伺服电机的闭环反馈等工控场景，能够为控制系统提供精准的位置与速度参考信号，是保障设备运行精度、实现动作协同的关键配套元件。从产品功能特性来看，该款编码器采用增量式光电检测原理，通过内部码盘的光栅刻线配合光电收发元件，将转轴的旋转动作转化为对应相位差的脉冲信号，可通过脉冲计数换算得到实时转速、累计转角、移动距离等核心参数，适配多数PLC、运动控制器的信号采集端口，抗工业现场干扰能力较强，能在常规车间温湿度环境下长期稳定运行。从设计思路层面来看，整体结构采用柱形一体化封装设计，主体外壳做了哑光黑色防护处理，既可以阻隔外部粉尘、切削液溅入内部光电检测腔，也能避免外界杂光干扰光电元件的信号识别；前端伸出的金属输出轴做了同轴度精度管控，轴端预留的平面卡位可配合联轴器与被测转轴实现无滑差连接，避免传动间隙带来的检测误差；尾部的出线端做了防弯折防护结构，可减少设备运行震动带来的线缆断裂风险。从外形尺寸与安装边界来看，该编码器主体为标准圆柱外形，外径适配常规工控安装支架的固定孔位，安装法兰端预留的对称安装孔可实现端面同轴固定，输出轴的伸出长度、轴径均匹配通用型联轴器的夹持范围，在做设备布局设计时，仅需要在被测转轴的同轴位置预留对应直径的圆柱安装空间，预留好尾部线缆的弯曲走线空间即可完成布置，无需额外设计复杂的定制安装结构，能够大幅缩短自动化设备的设计选型与装配调试周期。
