工业生产用模块化皮带输送设备结构

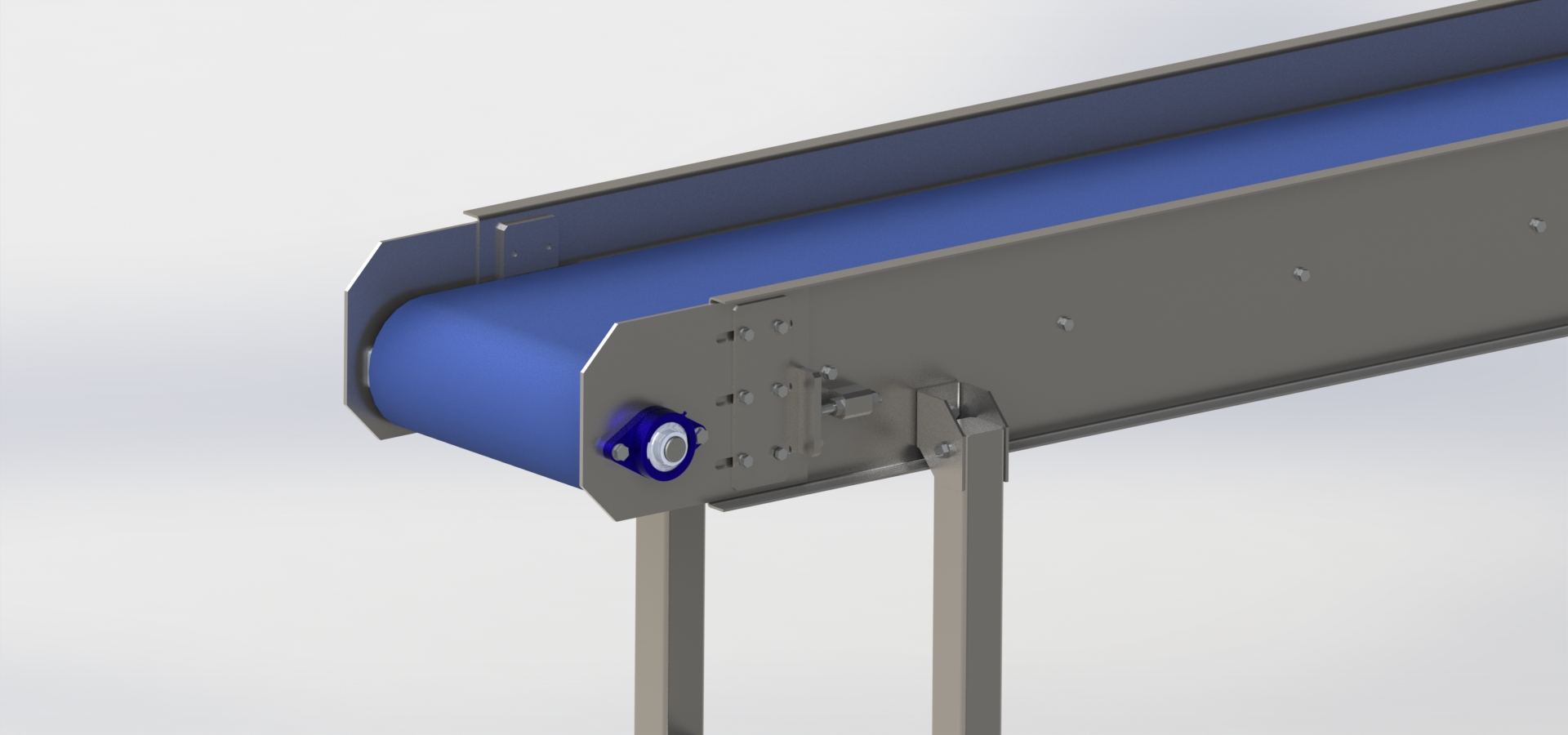

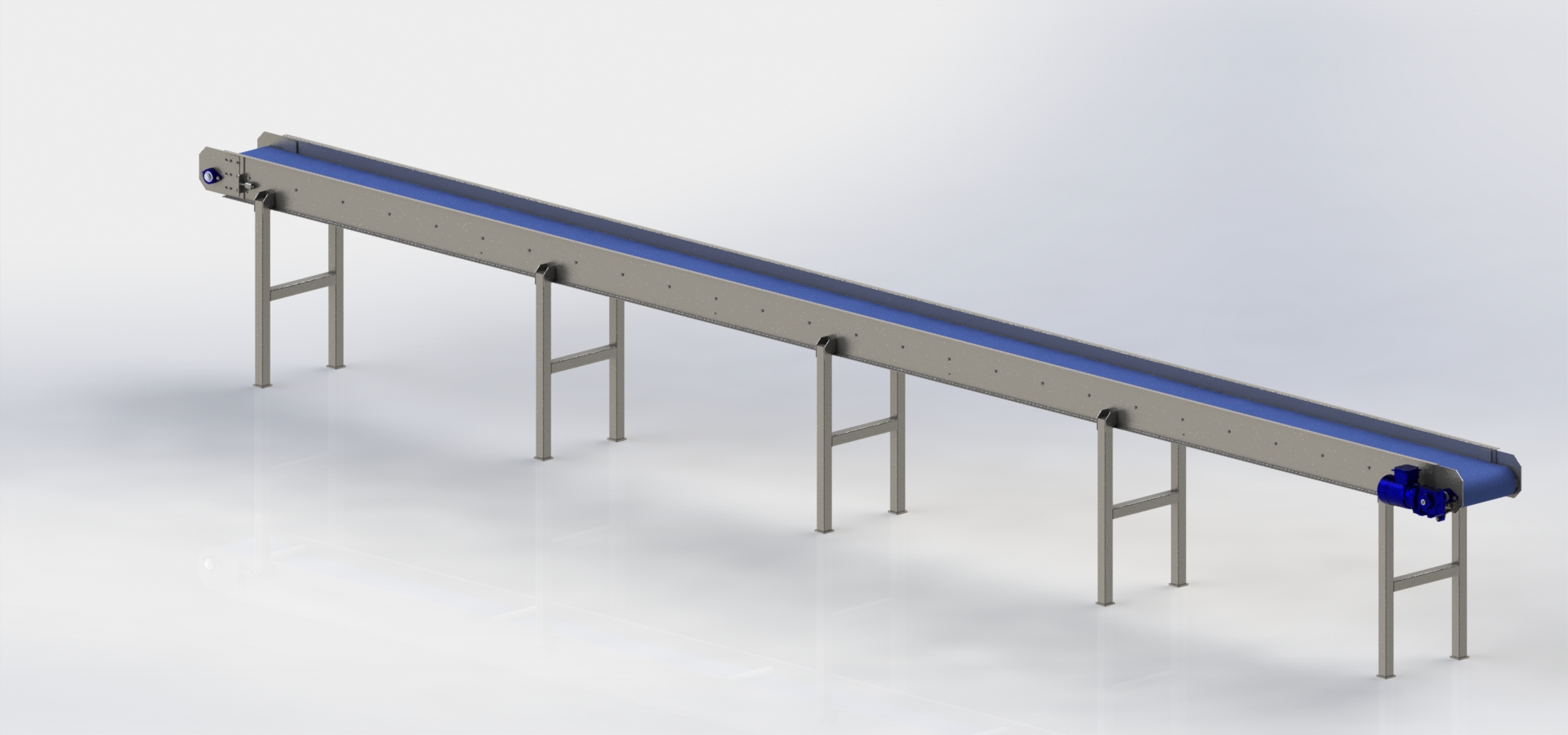

这款模块化带式输送设备，广泛适配电子组装、食品包装、五金加工、仓储分拣等多类生产场景，可完成车间内不同工位间的散料、盒装件、小型加工件的水平或小倾角传输作业，也可对接生产流水线的上下料点位，替代人工搬运实现物料的连续化流转，有效降低车间内物料转运的人力成本，减少工件搬运过程中的磕碰损伤，适配多批次小批量的柔性生产需求。设备主体采用分段式模块化设计思路，整体框架以冷轧钢板折弯成型后做表面防锈处理，侧边护板通过标准紧固件与主框架连接，可根据实际产线长度需求快速拼接增减输送段，无需整体重新加工机架，大幅缩短产线调整的安装周期。输送面选用蓝色耐磨PVC输送带，带面平整摩擦力适中，既能避免输送过程中工件打滑偏移，也可适配常规工况下的油污、轻微粉尘环境，输送带张紧结构集成在设备端部的辊筒安装座上，通过调节侧边螺栓即可快速调整带体张紧度，纠正皮带跑偏问题，日常维护无需拆解大量结构。驱动端采用集成式安装座设计，动力单元可适配常规减速电机直连安装，端部辊筒做包胶处理增大传动摩擦力，避免动力传输过程中出现辊筒打滑丢转的问题。设备支撑腿采用可调式方管支脚结构，支脚底部配备调节脚垫，可根据车间地面平整度调整支撑高度，保证输送面整体水平，支脚与主框架采用螺栓连接，可根据实际安装需求调整支撑腿的安装间距，适配不同承重需求的输送场景。设备整体外形采用窄型长条形结构，侧边护板高度略高于输送面，可避免输送过程中小型工件从侧边滑落，安装时可根据产线布局选择单段独立安装，也可多段拼接组成长距离输送线，端部可对接爬坡段、转弯段等其他输送模块，适配不同车间的空间布局边界，设备侧边预留有传感器、挡停机构的安装孔位，可直接加装光电检测、工件挡停等附件，无需二次打孔加工，快速适配自动化产线的联动控制需求。
