工业传动用滚子链单节装配结构

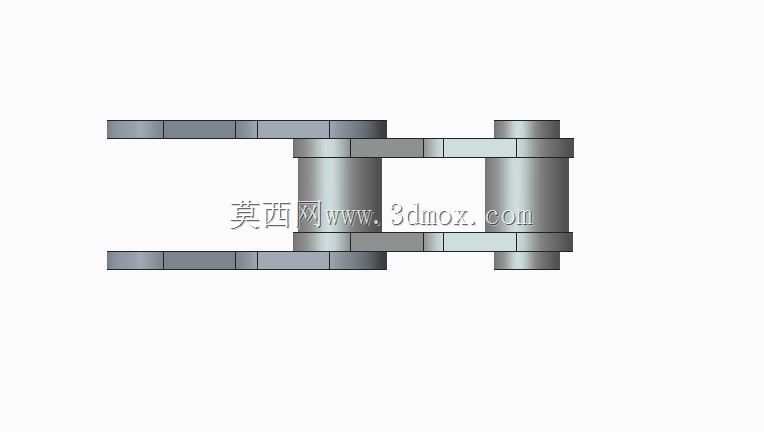

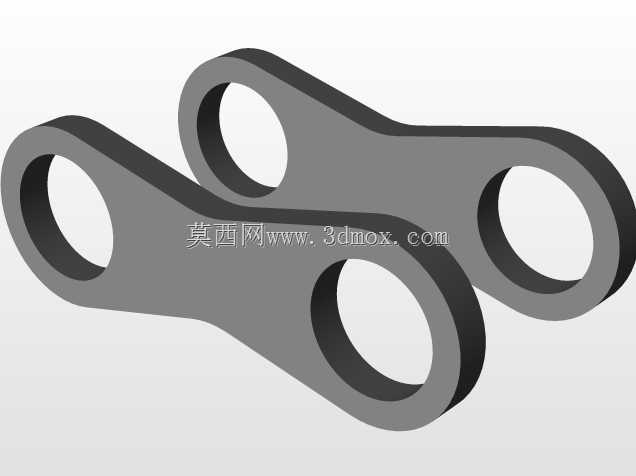

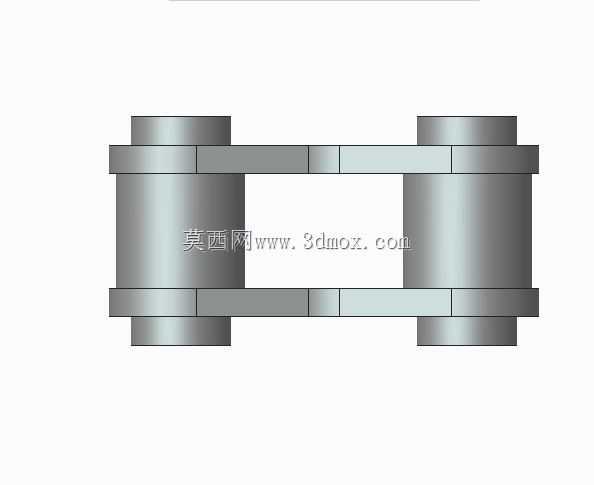

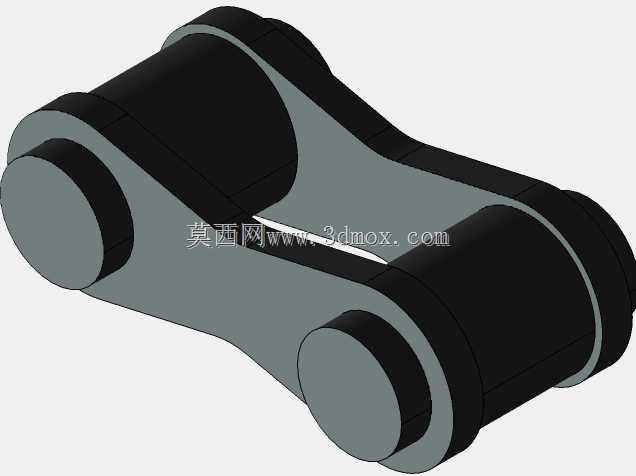

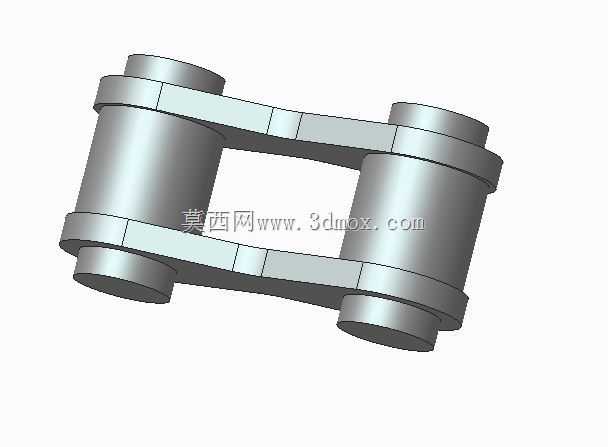

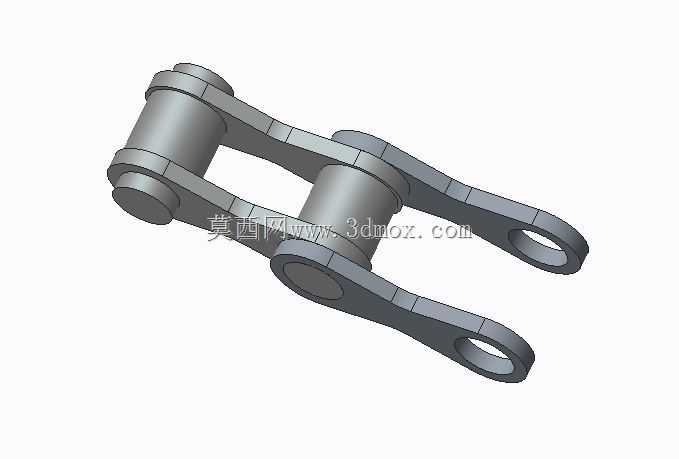

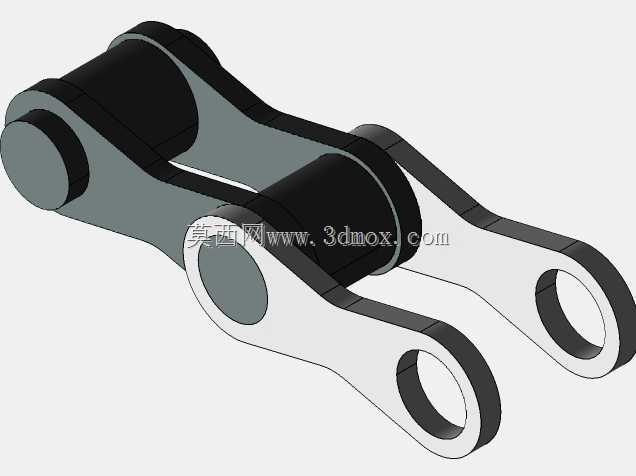

滚子链是工业链传动系统中应用最为广泛的基础传动部件，常被用于输送设备、农业机械、工程机械、机床传动、摩托车及轻工自动化生产线等场景中，承担动力传递、物料输送牵引的核心作用，相比带传动具备传动比精准、传动效率高、张紧力需求小、可适应高温油污恶劣工况的优势，可在两轴中心距较远的传动布局下稳定传递扭矩，适配多尘、潮湿、有轻度腐蚀的工业作业环境。本次呈现的是滚子链的单节装配结构，完整还原了外链板、内链板、销轴、套筒、滚子五大核心组成零件的装配关系，各零件间的配合间隙完全符合实际使用需求：外链板与销轴采用过盈配合固定，形成外链节组件；内链板与套筒采用过盈配合固定，形成内链节组件；套筒与销轴之间为间隙配合，保障内外链节可灵活相对转动；滚子与套筒之间为间隙配合，啮合链轮时滚子可自由转动，大幅降低链轮齿面与链条的磨损，延长整套传动副的使用寿命。设计过程中严格遵循链传动的受力逻辑，链板采用8字形外形结构，在保证各截面抗拉强度均衡的前提下，尽可能降低链节整体重量与运动惯性，减少高速传动时的动载荷与冲击；销轴两端做倒角处理，既方便装配时的导向定位，也能避免装配后锐边刮蹭相邻零件或防护结构；滚子外圆做高精度圆弧处理，保证与链轮齿槽啮合时接触均匀，避免局部应力集中造成的早期点蚀失效。从安装边界来看，该单节链节的节距、滚子外径、内节内宽、销轴直径等核心尺寸均符合通用滚子链的尺寸规范，可与对应规格的标准链轮完美啮合，多节串联后可根据实际传动中心距调整链条总长度，装配时相邻链节铰接灵活无卡滞，整链安装后预留合理的张紧行程，即可保障传动过程中不会出现跳齿、脱链问题，同时能缓冲传动过程中的冲击载荷，保障整套传动系统长期稳定运行。
