轻型履带行走机构橡胶履带RB-50B

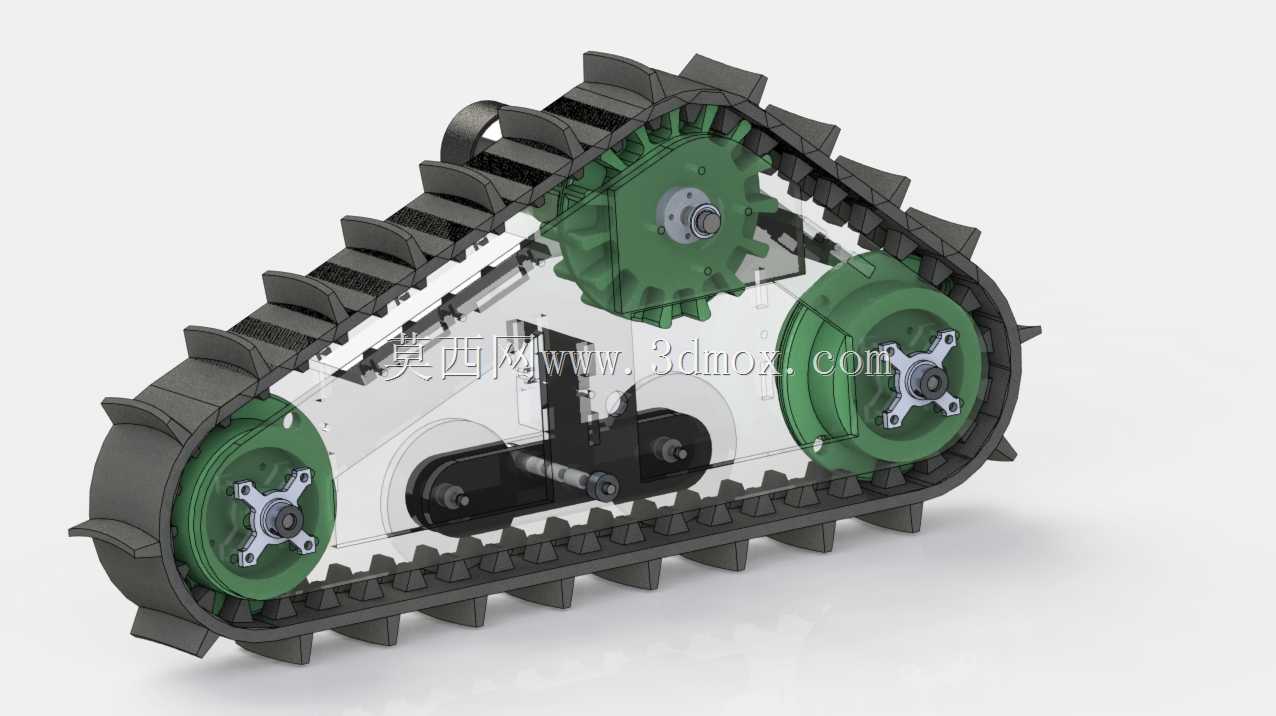

这款橡胶履带是小型履带行走设备的核心接地传动部件，主要适配各类轻型履带作业平台、小型巡检机器人、微型农用作业机具、狭小空间作业的履带式探测设备，在市政管网巡检、农业大棚作业、室内外小型运输、灾害现场探测等场景中承担行走传力、接地缓冲的核心作用，相比钢制履带具备重量轻、噪音小、不损伤铺装路面、接地比压小的优势，能够在硬质铺装路面、松软泥地、浅草场地、细碎碎石路面等多种复杂地面条件下稳定行走，不会对作业场景内的硬化地面、作物表层造成额外损伤。

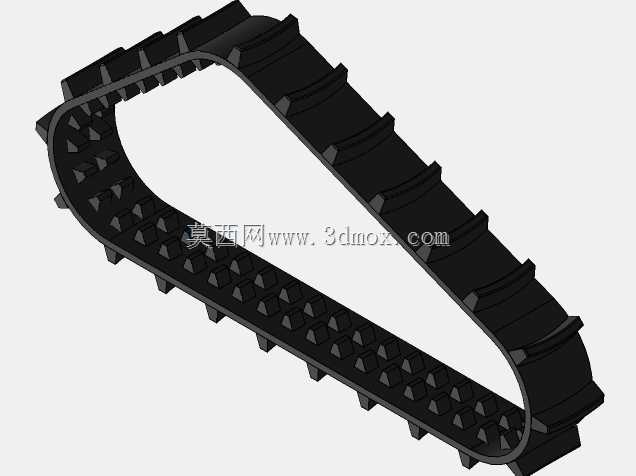

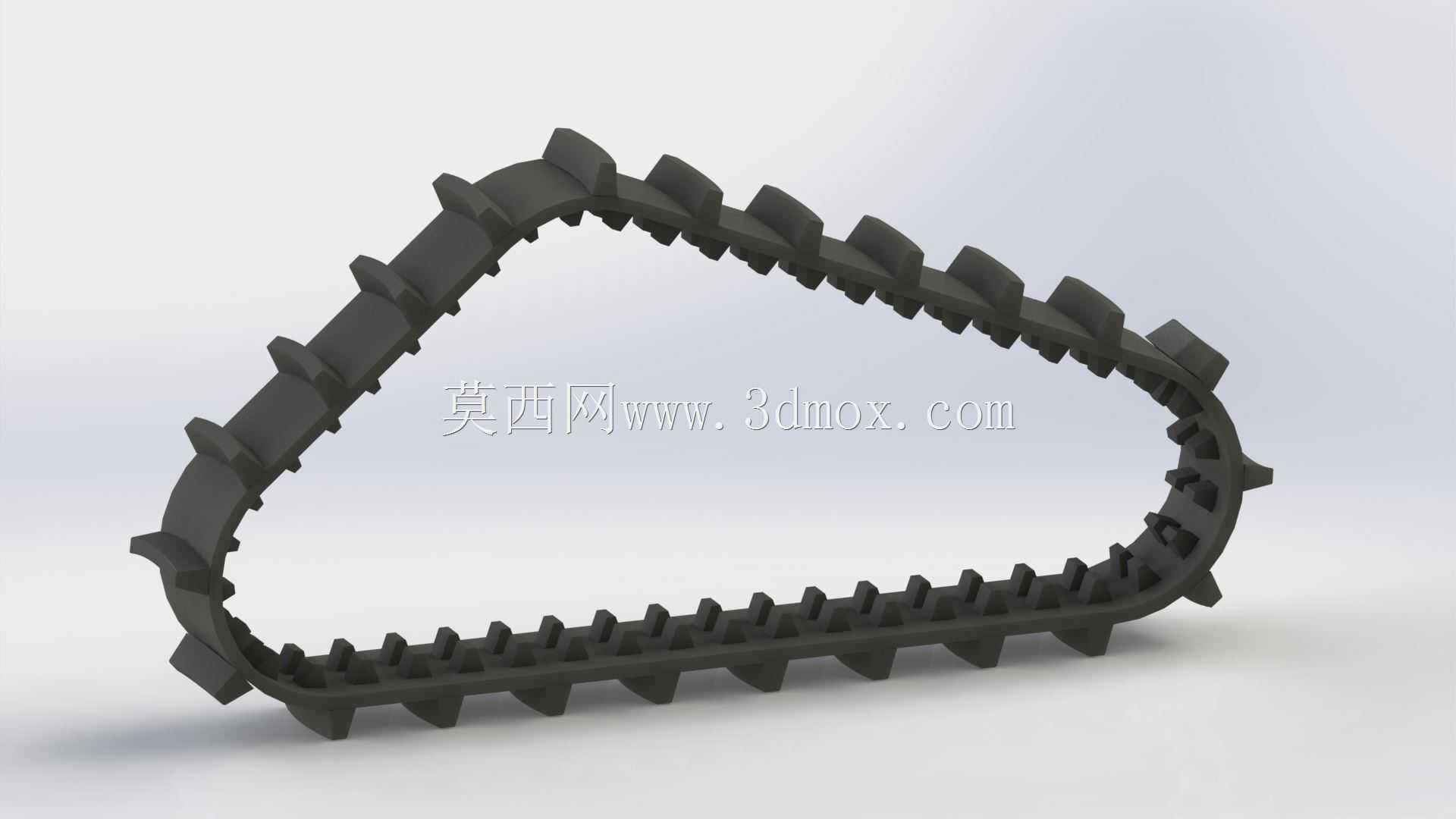

从功能特性来看，该橡胶履带采用环形闭合一体式结构，内侧设置有均匀排布的啮合齿槽，能够与驱动链轮的轮齿精准嵌合，传动过程中不会出现跳齿、打滑问题，动力传递效率稳定；履带外侧分布有凸起的履刺结构，在松软泥泞地面行走时可以嵌入土层获得足够附着力，在硬质路面行走时凸起结构也能增加接触面摩擦力，避免行走过程中出现侧滑。履带主体采用高耐磨橡胶复合材质，内部埋设有高强度抗拉帘线层，既能够保证履带环形方向的抗拉强度，承受驱动轮传递的牵引力与张紧机构的张紧力，又具备足够的挠性，能够在导向轮、支重轮的弯折路径上顺畅弯曲回转，长期往复弯折不会出现早期开裂问题。

在设计思路上，这款履带采用等节距齿形排布设计，啮合齿的齿形轮廓与配套驱动链轮的齿槽完全匹配，啮合过程中冲击小、运转噪音低，能够有效降低小型行走设备的运行噪音，适配对噪音控制有要求的室内作业、居民区作业场景。履带的整体截面做了等厚优化，支重轮行走的轨面位置做了局部加厚处理，能够承受支重轮传递的设备垂直载荷，长期滚动碾压不会出现过度磨损、局部凹陷问题。

从安装边界来看，这款橡胶履带为闭合环形结构，安装时需要配合设备的张紧机构调整张紧度，张紧行程预留有足够的调节余量，既能够保证履带运转时不会因为过松出现脱轨问题，也不会因为张紧度过大加剧履带与轮系的磨损。履带的宽度、节距、内侧导向齿的间距都与配套的驱动轮、导向轮、支重轮安装尺寸完全匹配，安装时无需额外修改轮系结构，直接套入轮系后调整张紧度即可投入使用，适配的小型设备整机重量区间在50kg至200kg范围，能够在0-5km/h的行走速度下长期稳定工作，接地比压控制在较低区间，在松软地面行走时不会出现过度下陷的问题，能够保障小型履带设备在复杂非铺装路面的通过性能。
