四旋翼环形防护航拍无人机结构设计

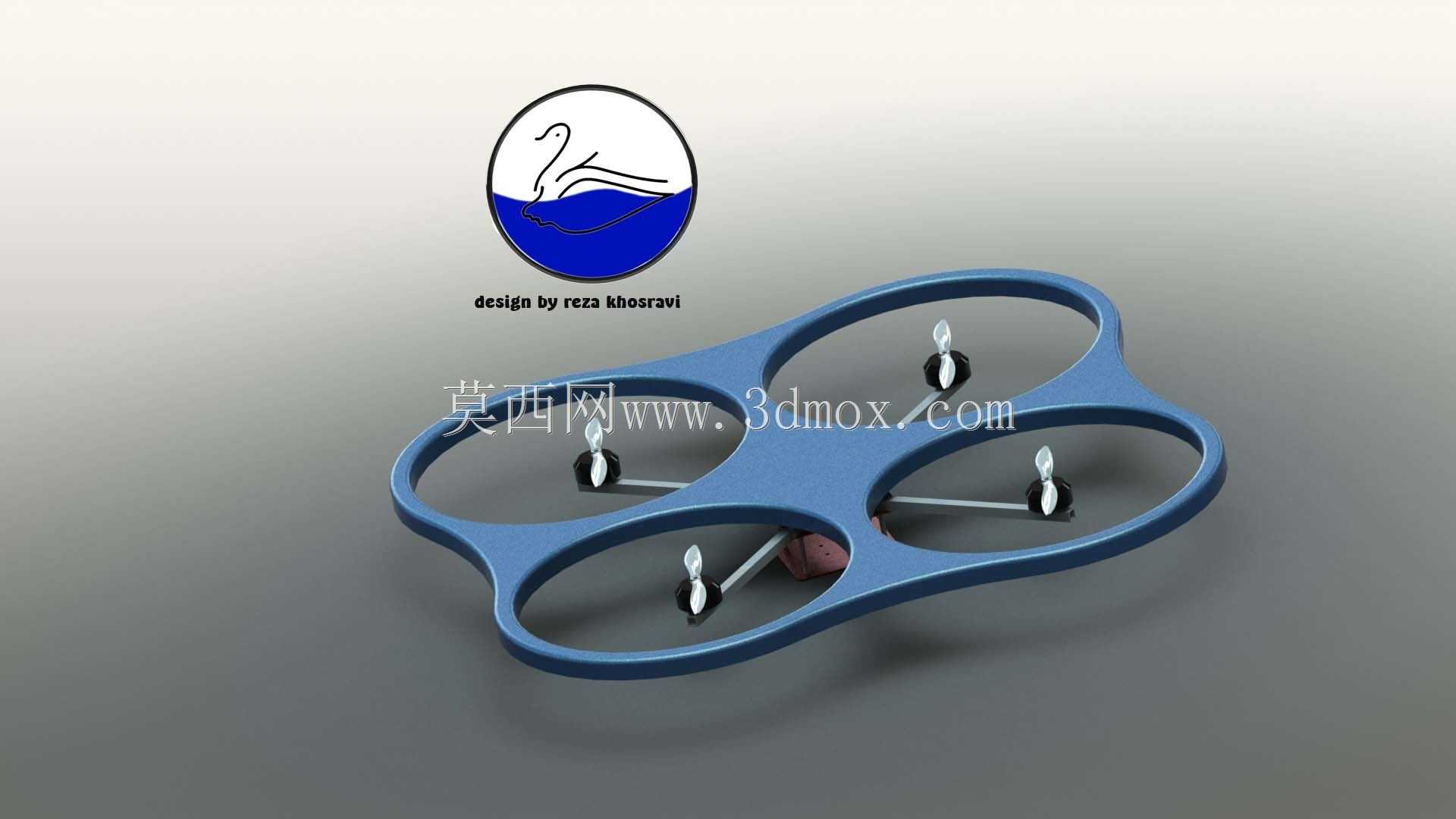

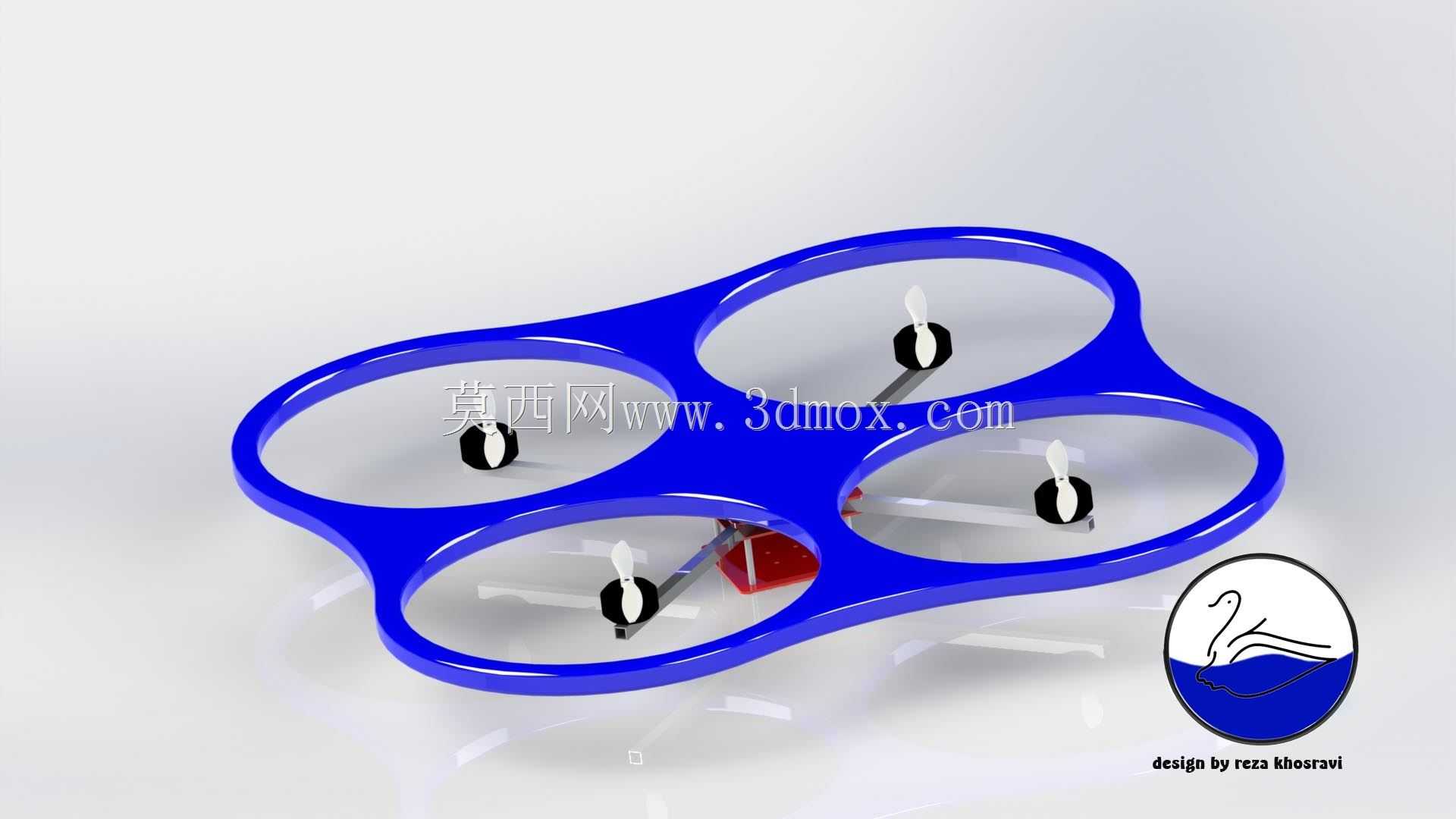

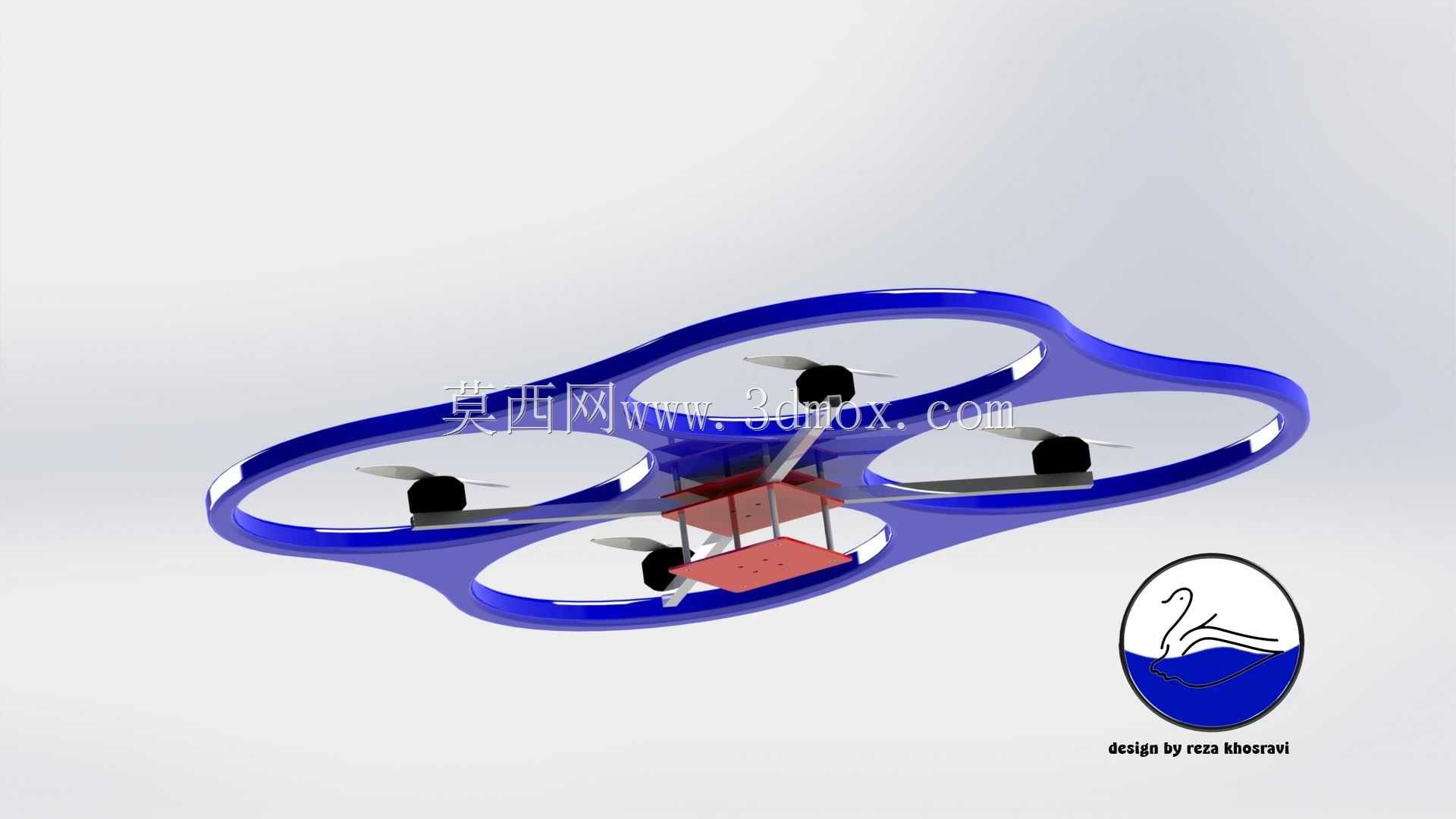

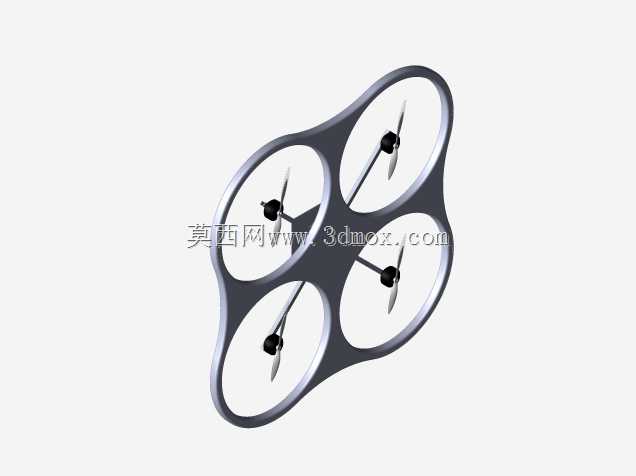

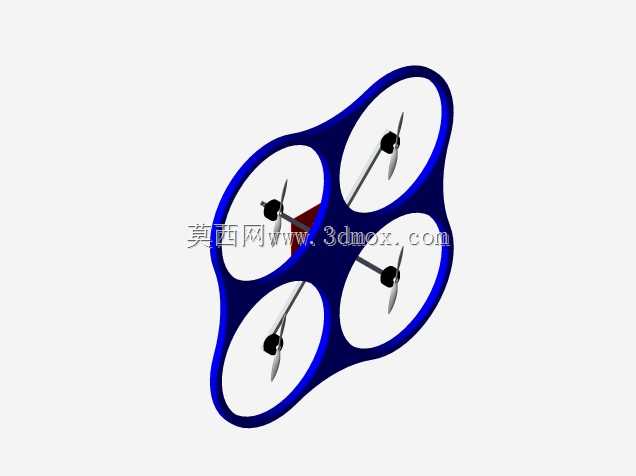

这款四旋翼飞行器主要面向低空近景航拍、小型场地巡检、轻量载荷运输等民用场景，可适配校园活动航拍、园区安防巡检、户外轻量物资短途投送等日常使用需求，相比传统无防护的多旋翼飞行器，其环形一体化机架结构能大幅降低低空飞行时碰撞障碍物、剐蹭人员的安全风险，适合在人员相对密集的半开放场景开展作业。从功能特性来看，整机采用四轴动力布局，四个旋翼分别内嵌在环形机架的四个独立涵道式舱位内，每个旋翼的旋转平面完全被环形护圈包裹，既可以避免旋翼转动时触碰外界物体造成桨叶损坏或人员受伤，也能通过涵道效应优化旋翼下洗气流的流向，小幅提升动力利用效率，降低飞行过程中的气流紊流干扰。机架中部设置了双层承载安装平台，上层平台可固定飞控模块、GPS定位组件与图传天线，下层平台预留了通用安装孔位，可根据作业需求搭载高清摄像头、小型物资挂载盒、环境监测传感器等不同功能载荷，安装孔位采用通用间距设计，可适配市面上多数主流的微型航电与载荷配件，无需额外定制转接支架。设计思路上，整机采用流线型环形一体化机架构型，打破了传统四旋翼机臂外伸的结构形式，将四个机臂与外围防护圈整合为一个连续的整体结构，既减少了零散连接件带来的结构冗余与装配误差，也让整机的结构强度分布更均匀，在发生轻微碰撞时，环形护圈可作为第一受力结构分散冲击力，保护内部动力组件与核心载荷不受损坏。机架整体采用对称式布局，四个旋翼的安装位置以机架中心为原点呈90度均匀分布，保证飞行时的动力输出平衡，降低飞控系统的姿态校准难度。外形尺寸方面，整机外轮廓为圆润的类椭圆环形，最大外沿直径控制在常规消费级无人机的便携尺寸范围内，可轻松放入普通双肩背包的隔层中携带，环形护圈的高度完全覆盖旋翼的上下旋转行程，不会出现桨叶突出护圈的情况，中部承载平台的安装边界预留了足够的走线空间与设备安装间隙，不同功能模块之间不会出现安装干涉，飞控模块的安装位置处于整机重心正中心，可保证飞行姿态控制的精准度，电池仓设置在承载平台下方靠近重心的位置，更换电池时不会破坏整机的平衡状态，起落支撑结构整合在环形护圈的下沿，无需额外加装独立起落架，进一步降低了整机的结构重量与飞行风阻。
