微型四旋翼航拍飞行器结构设计

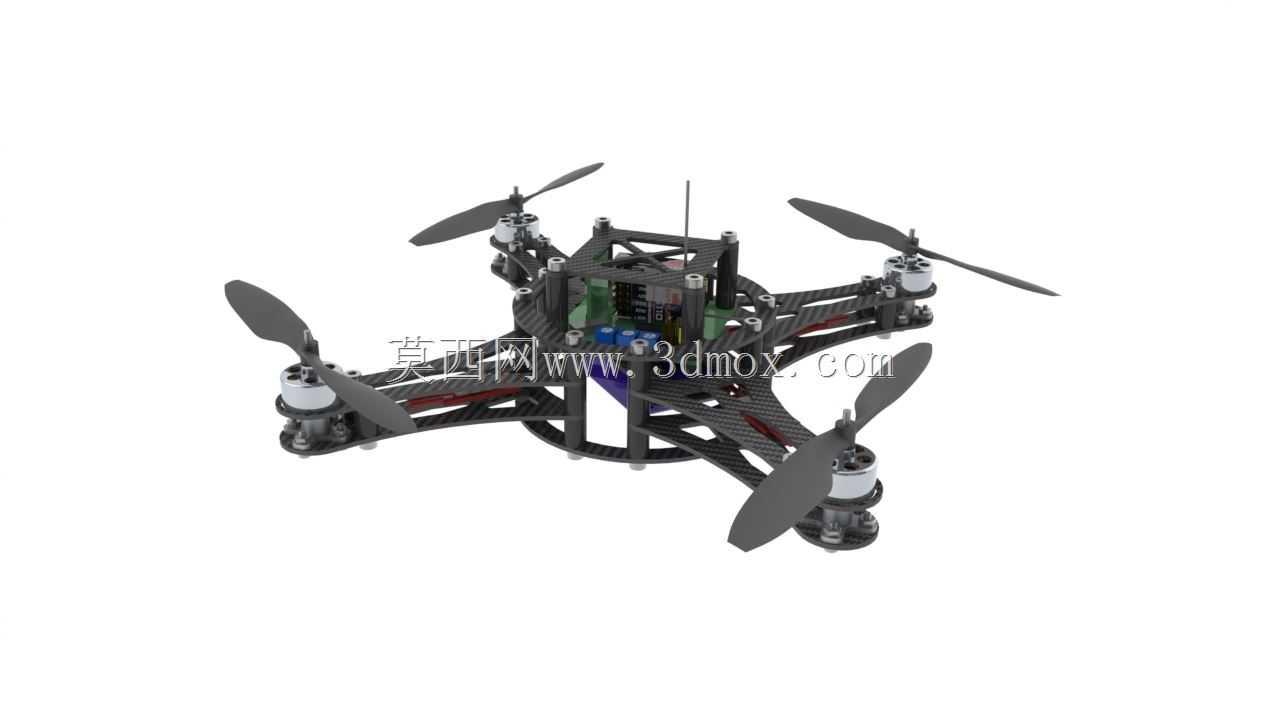

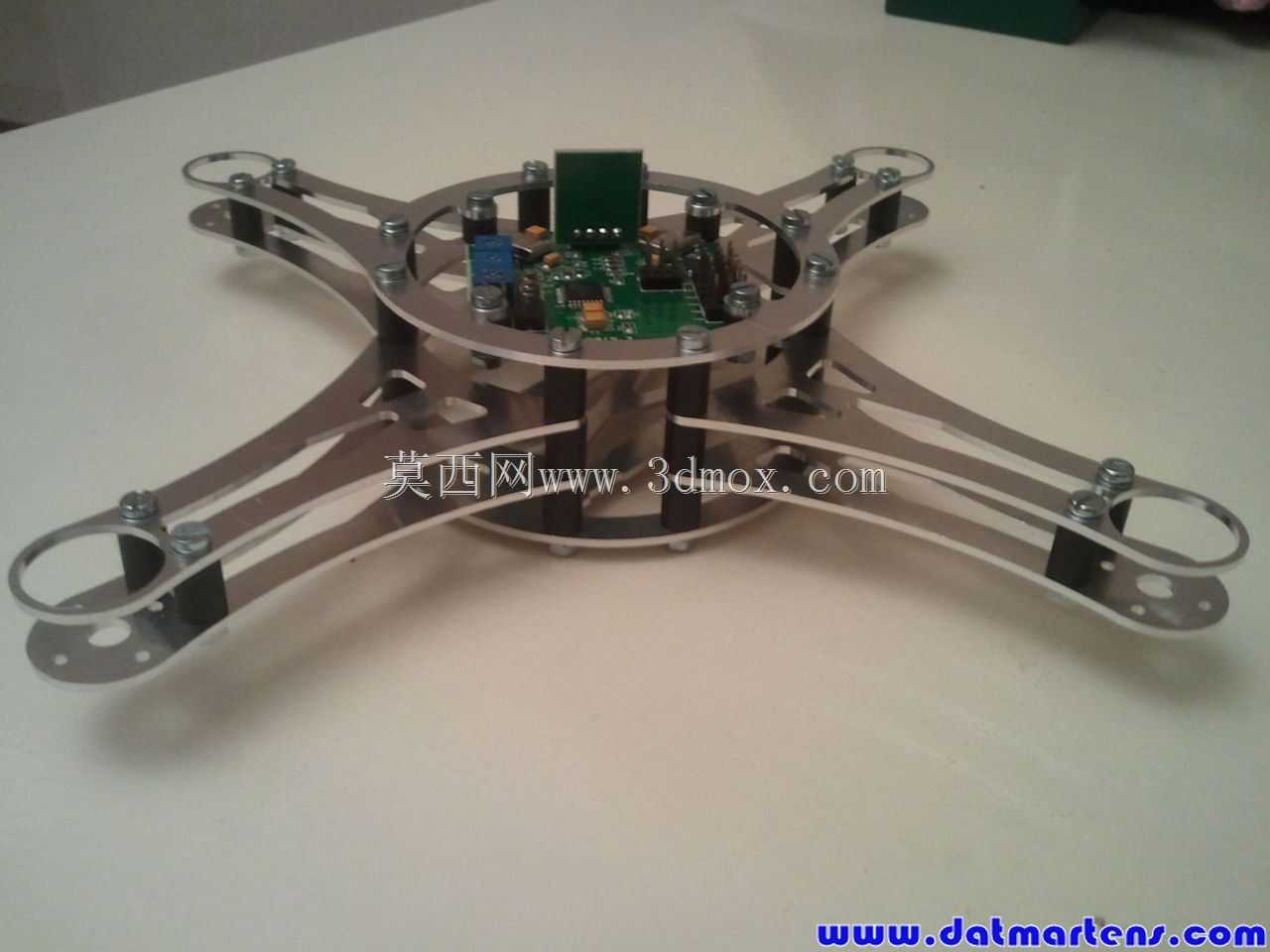

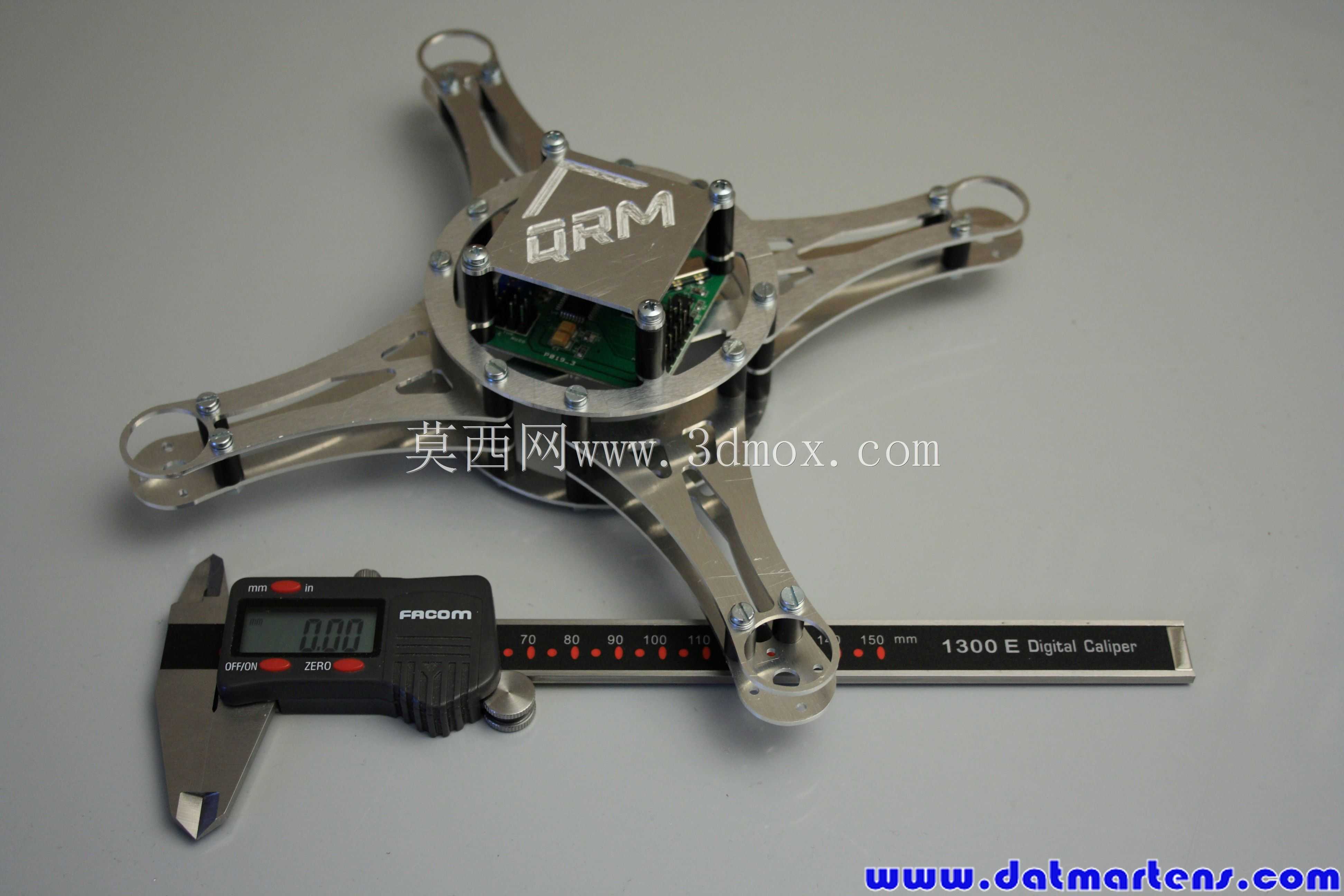

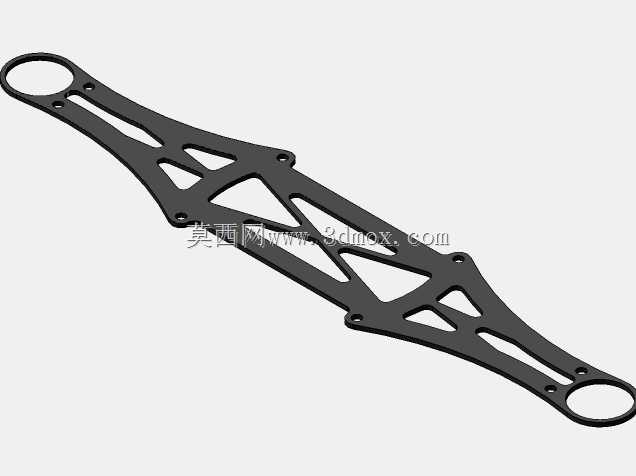

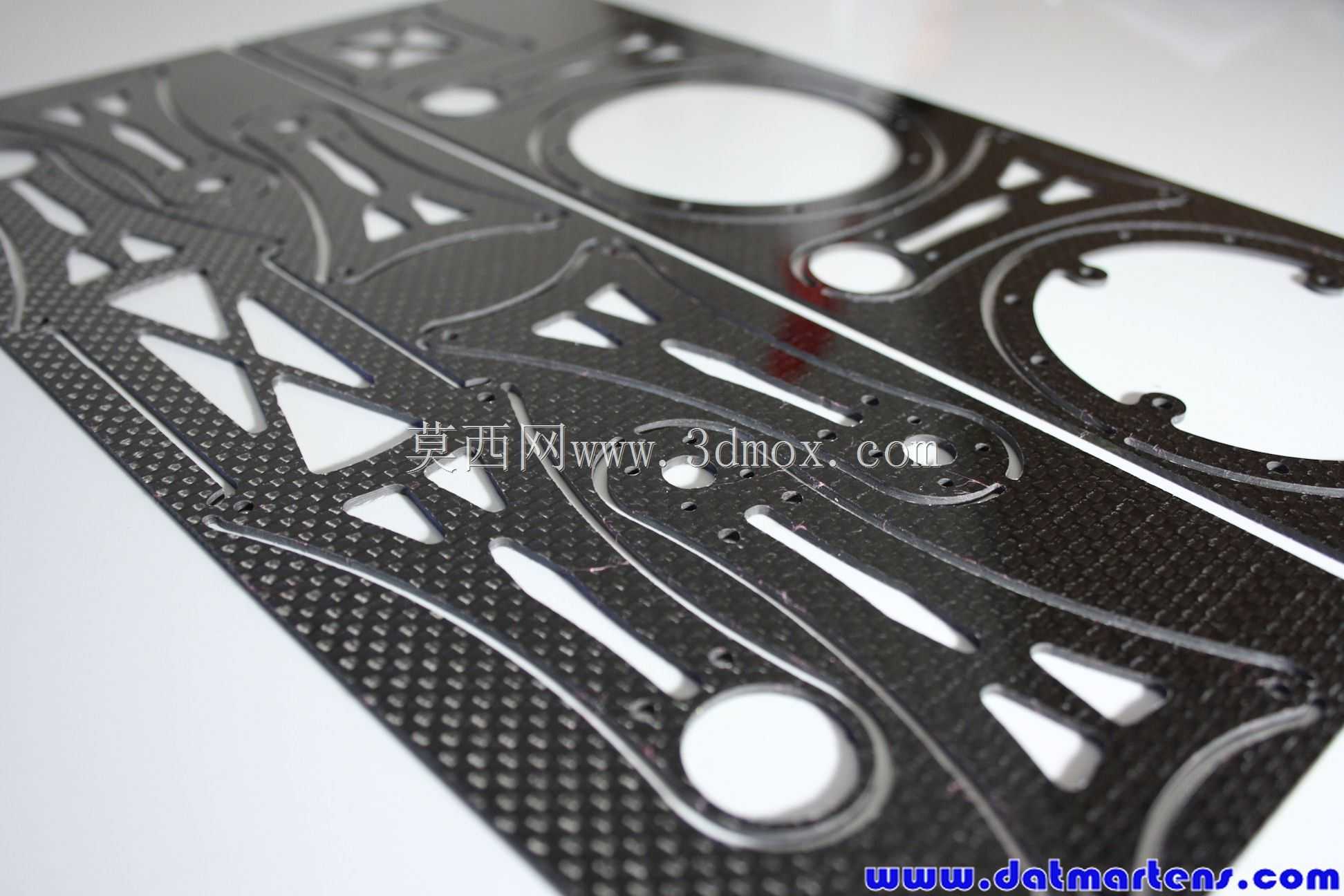

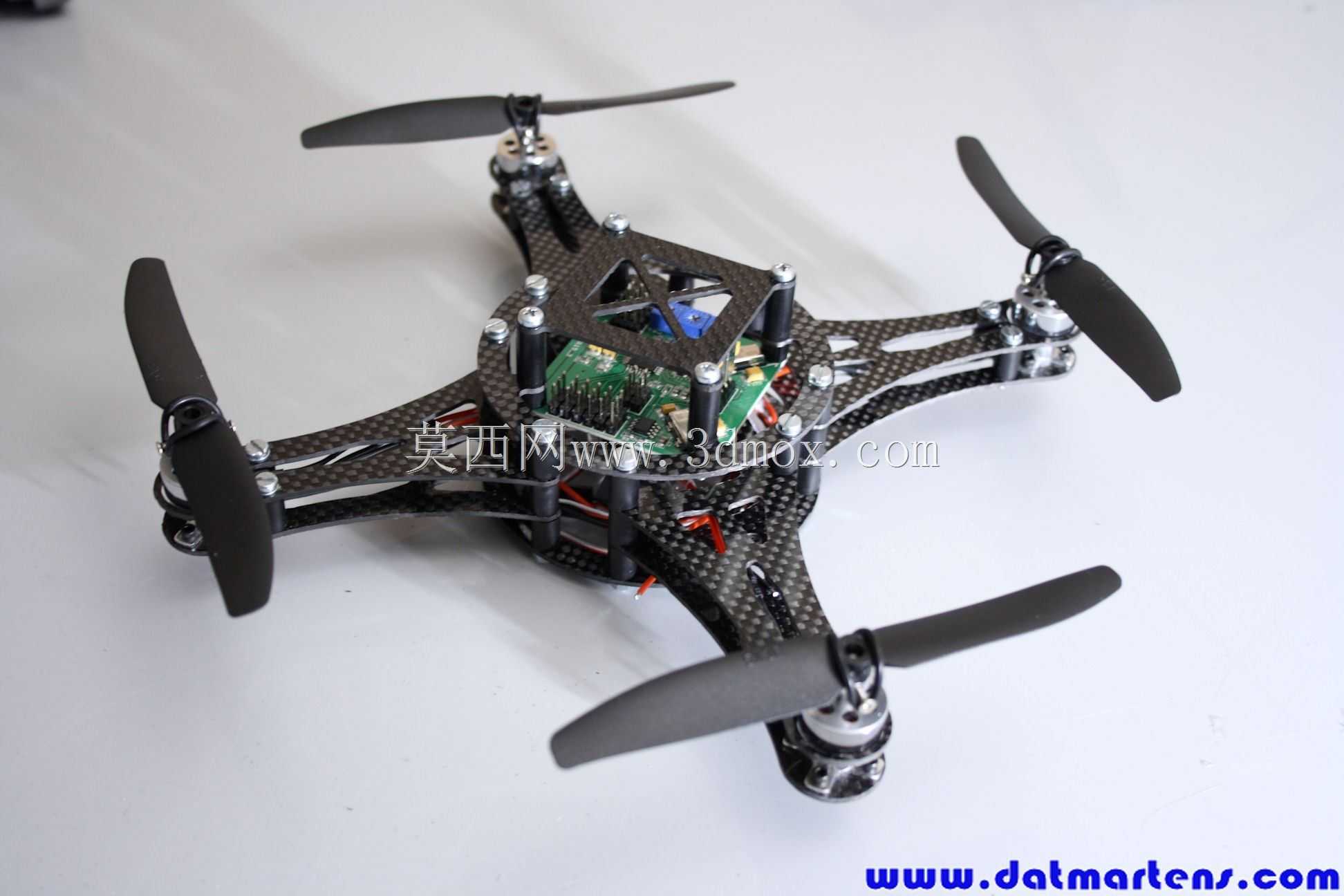

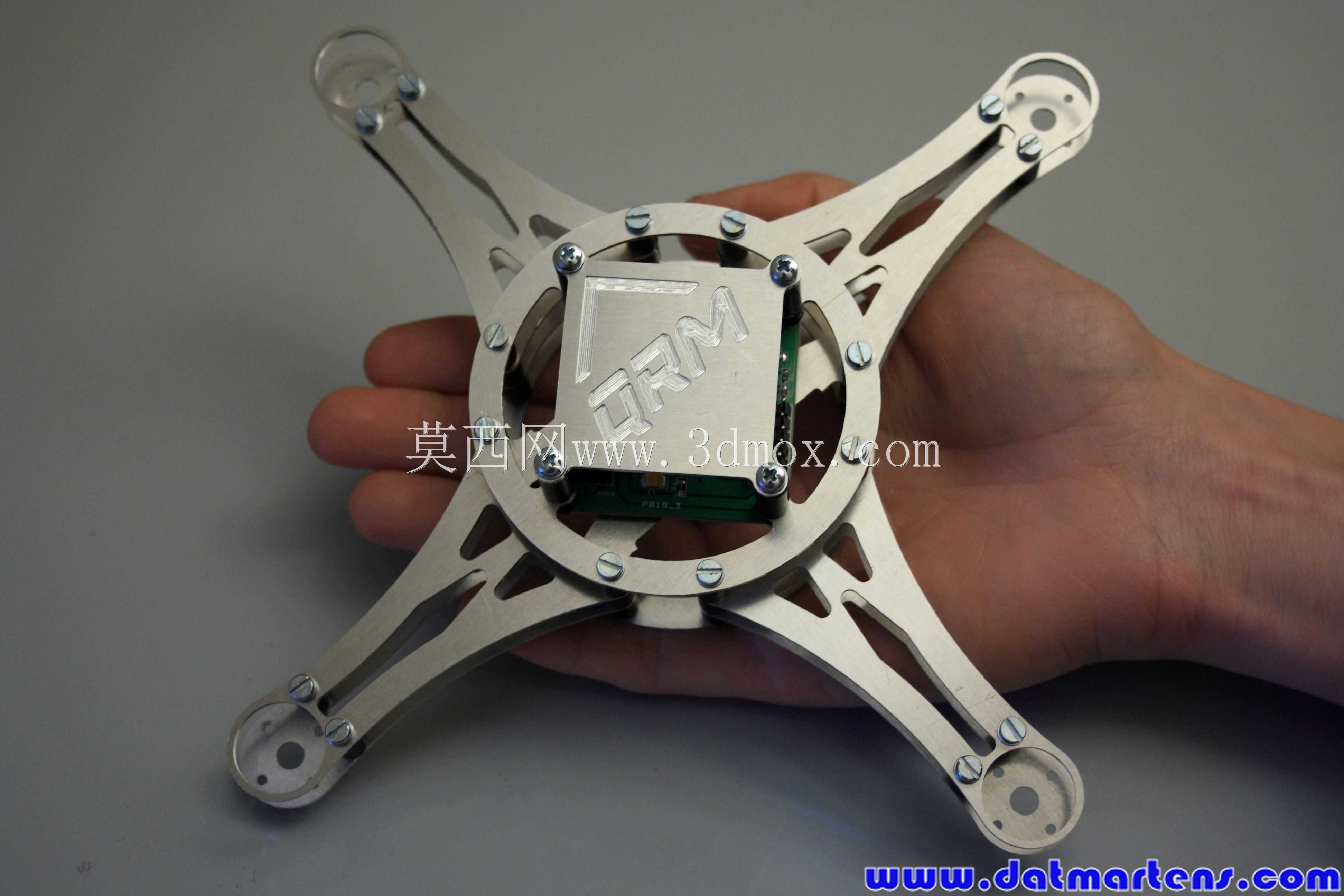

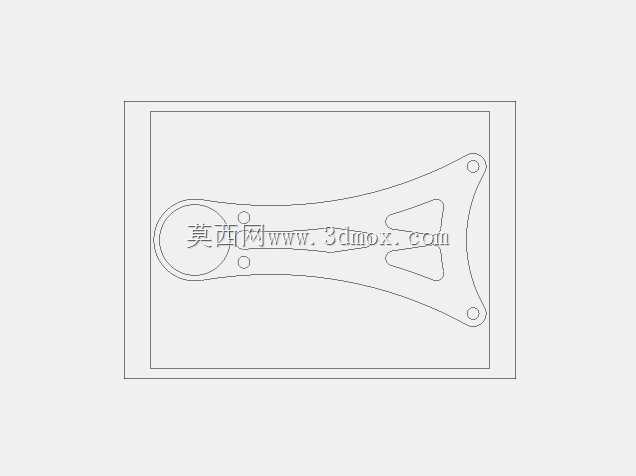

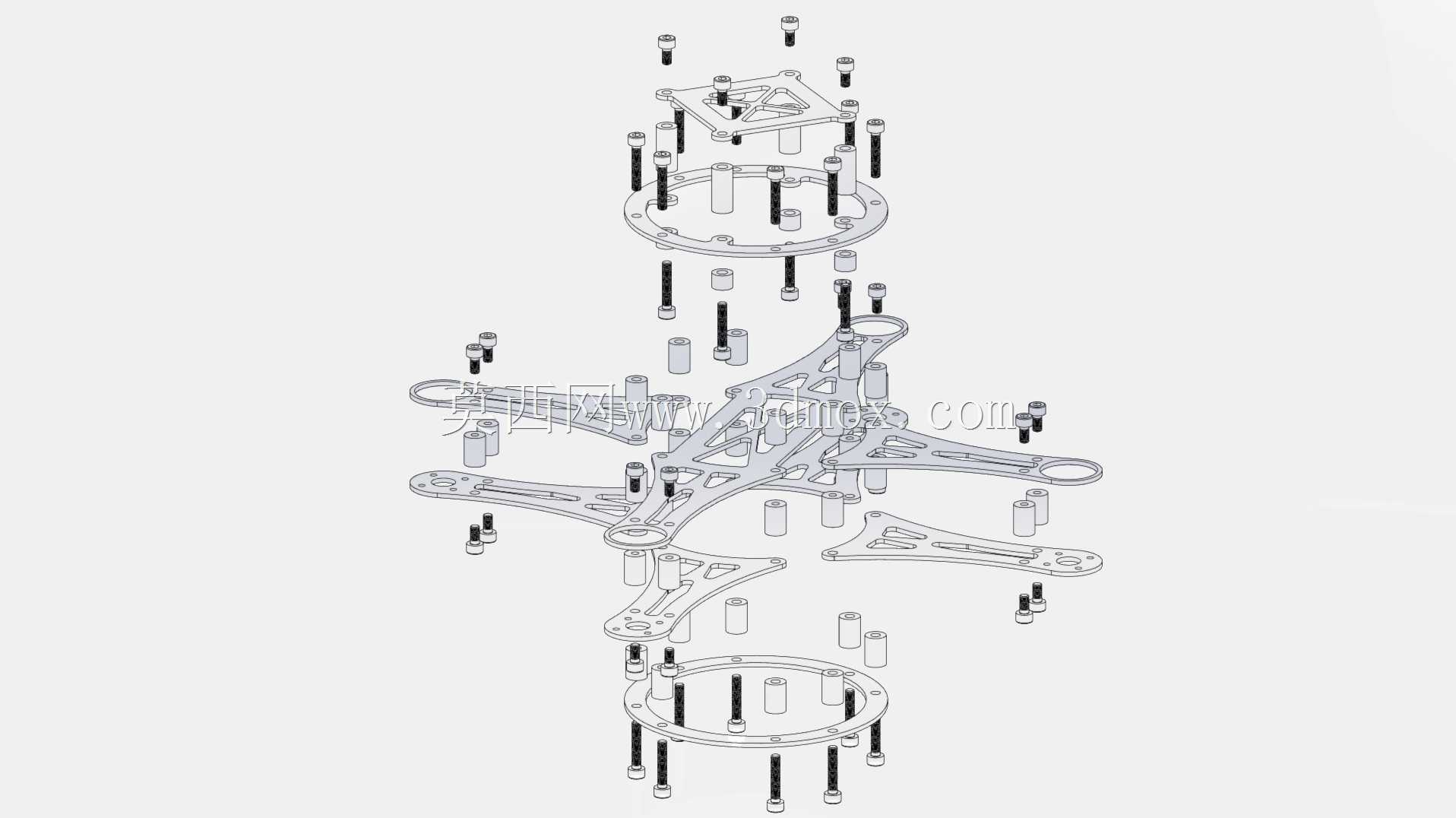

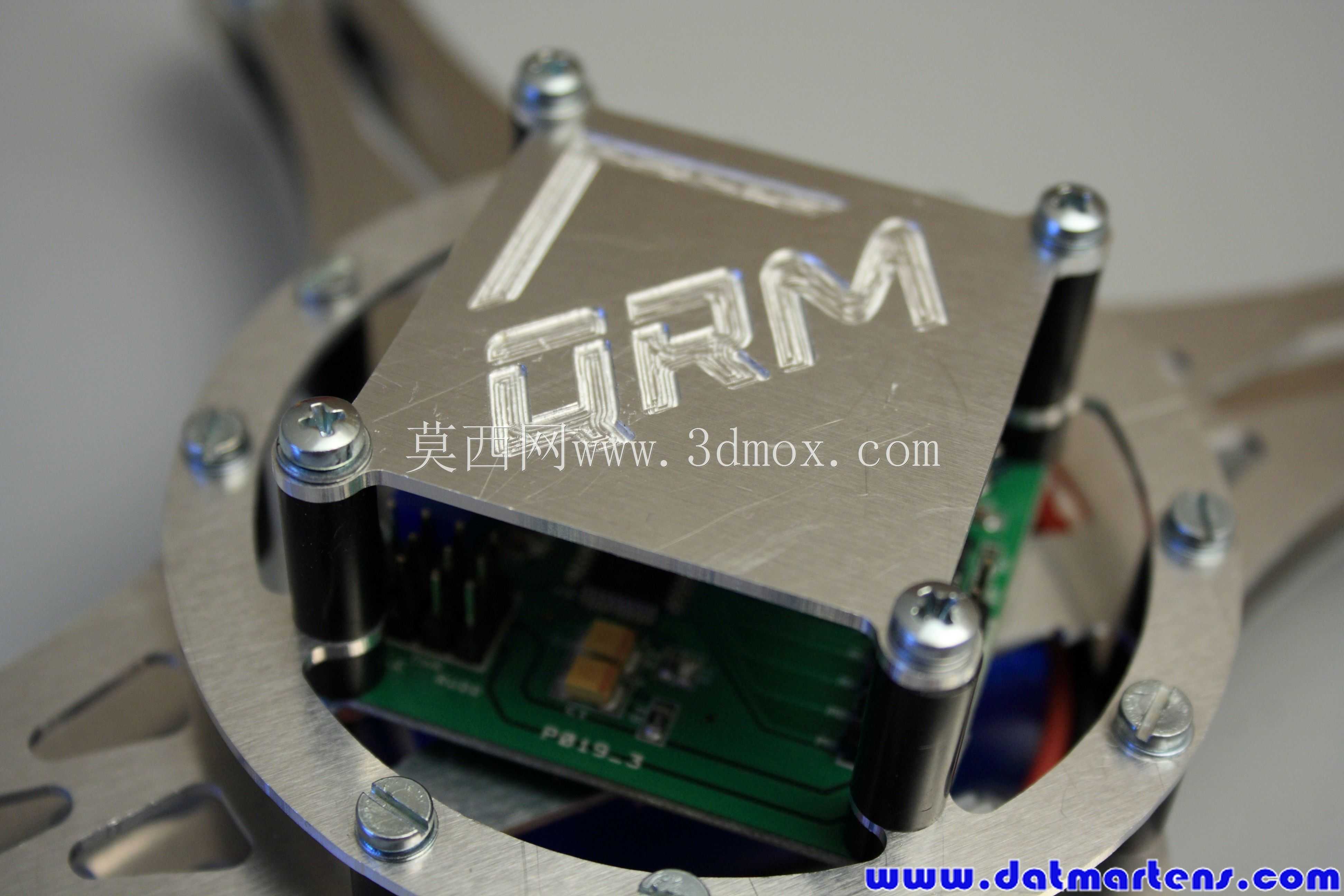

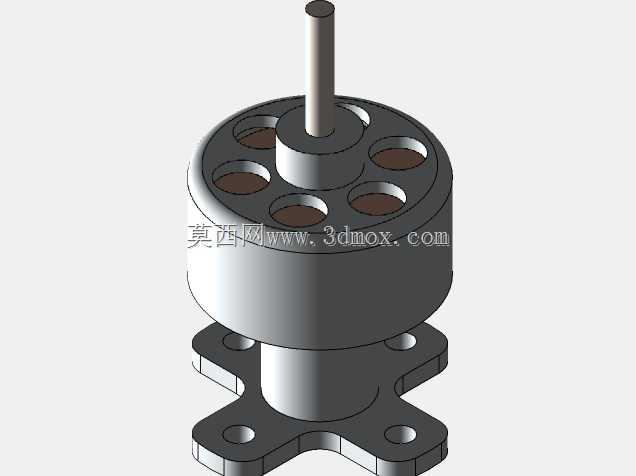

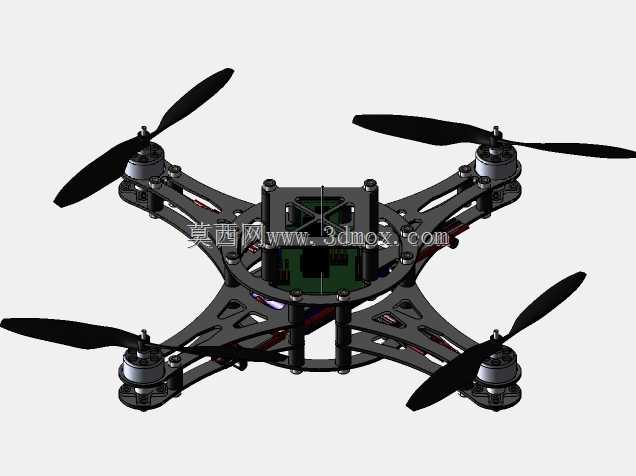

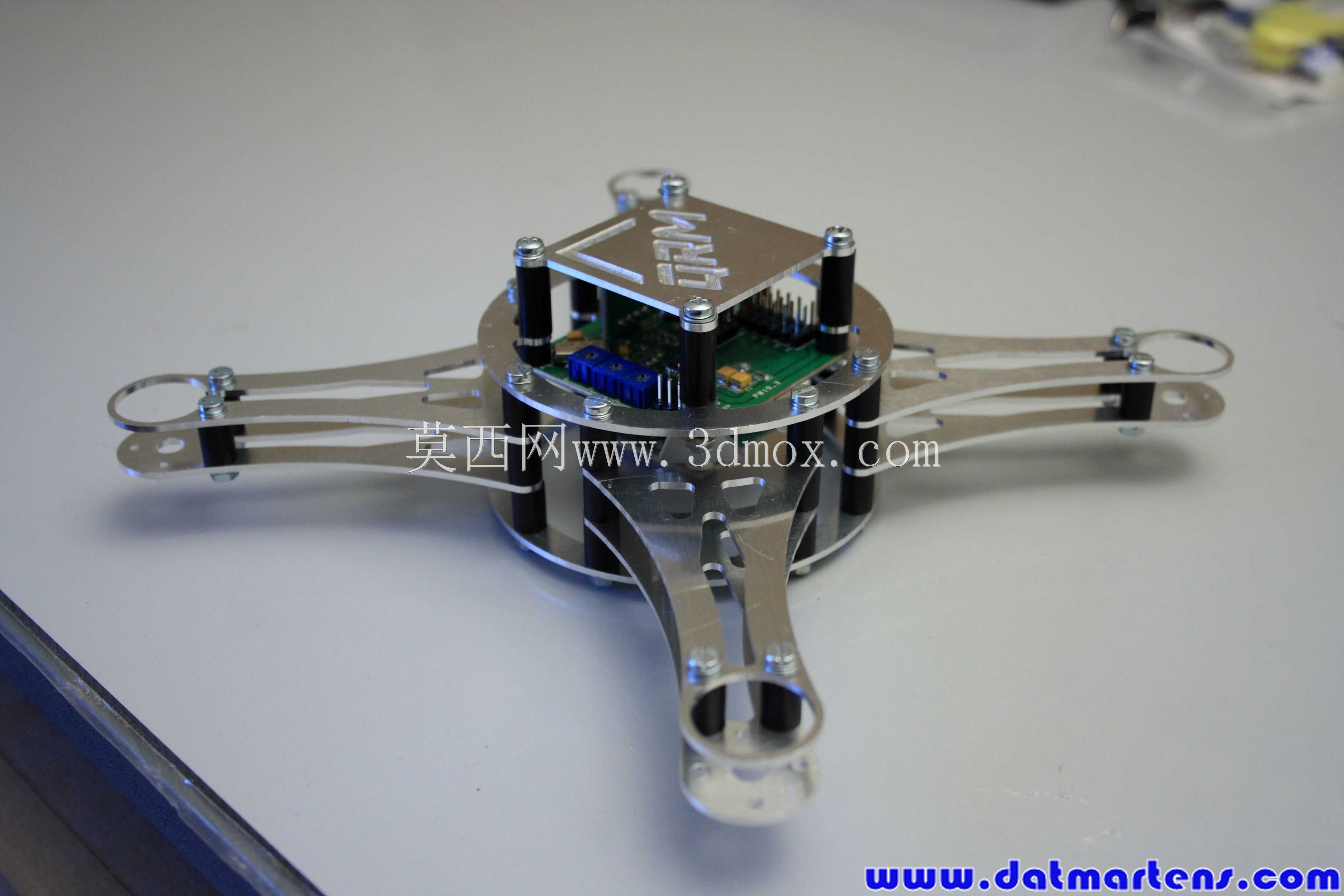

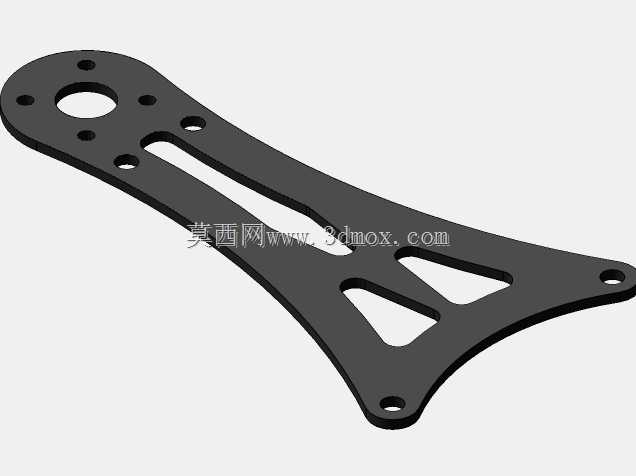

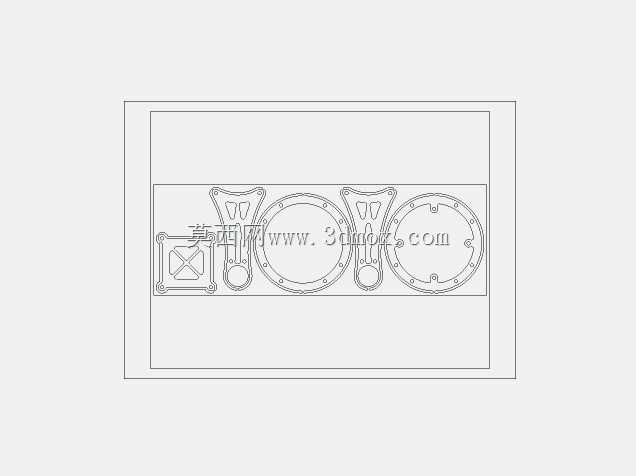

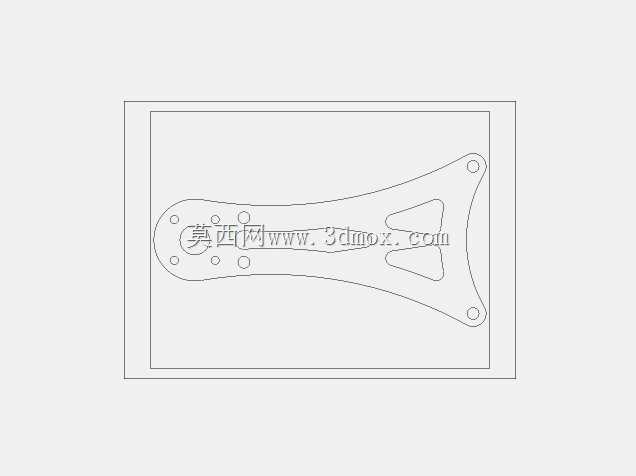

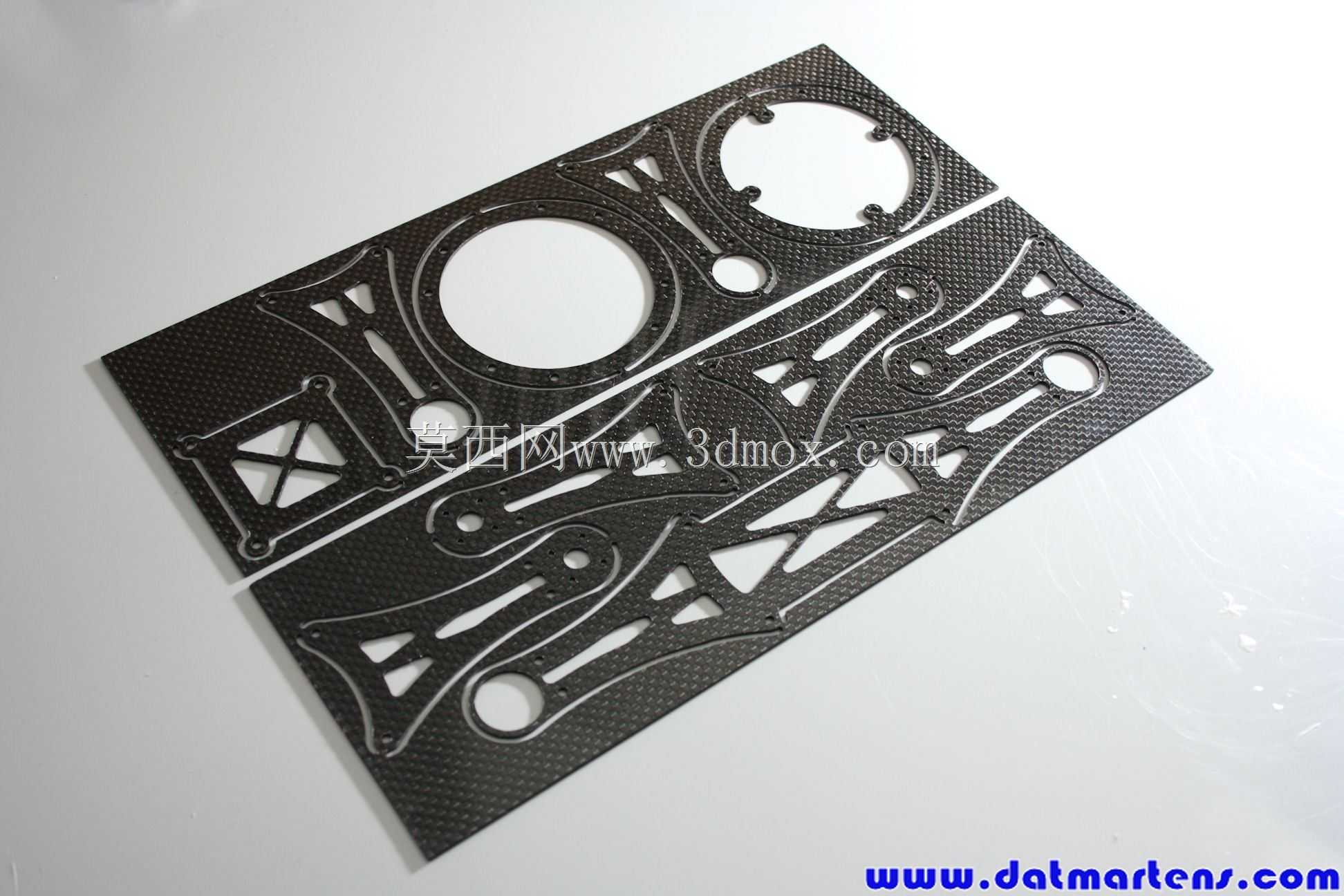

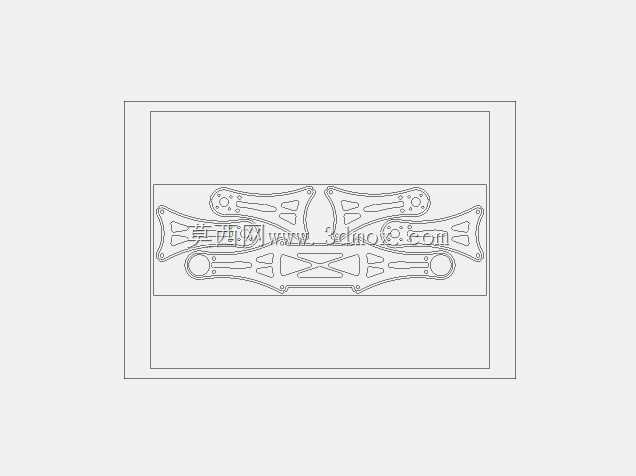

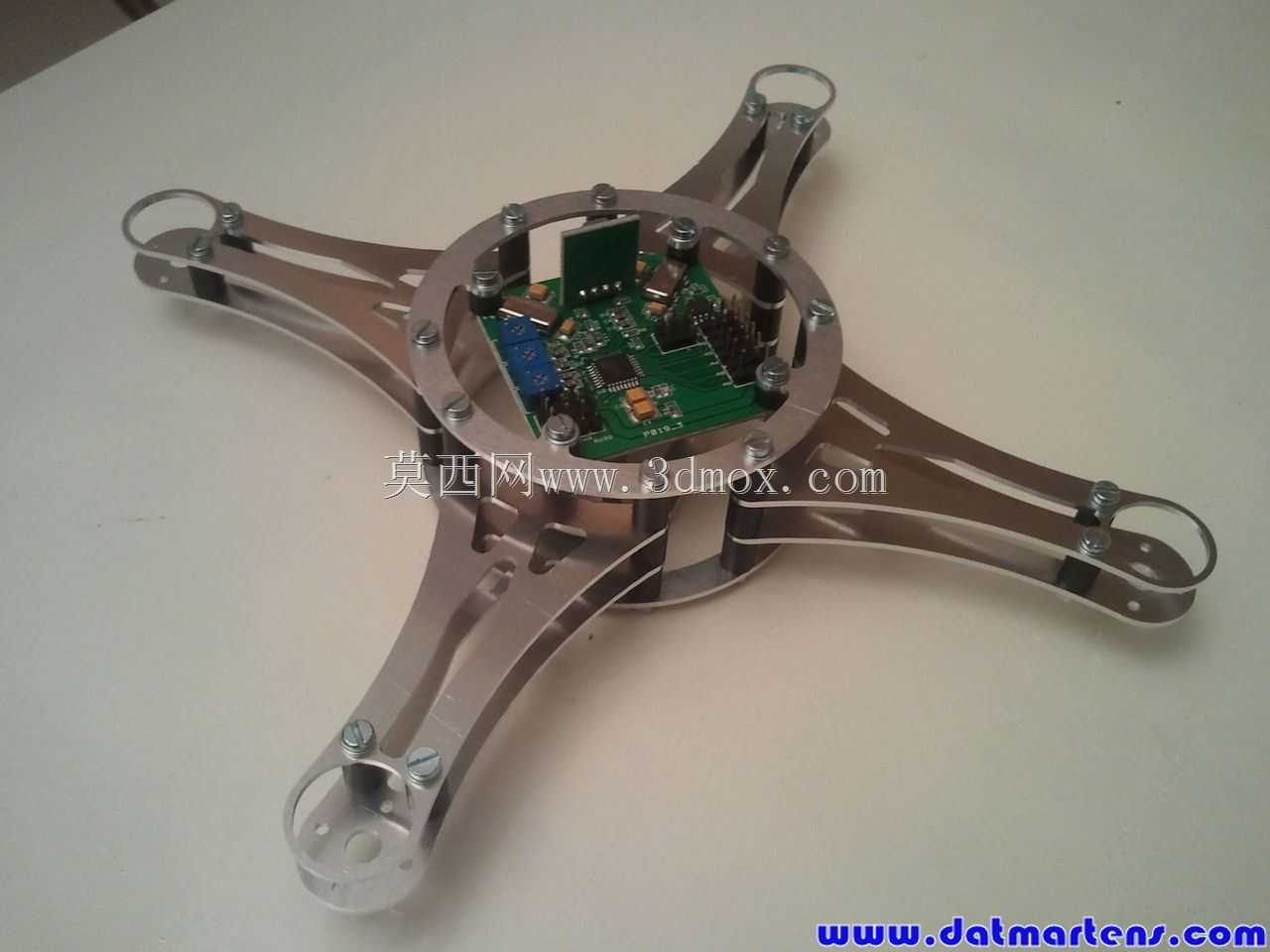

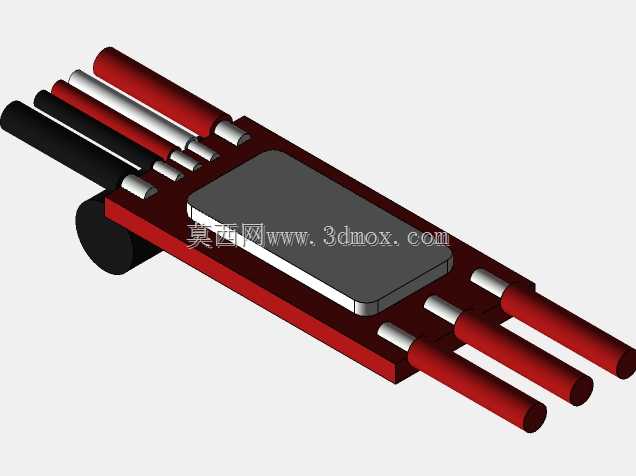

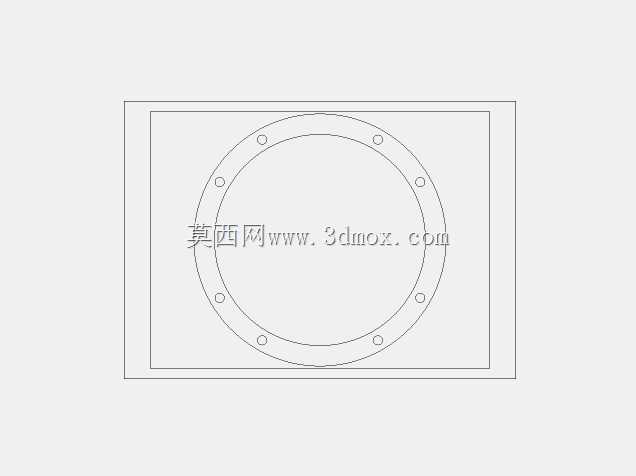

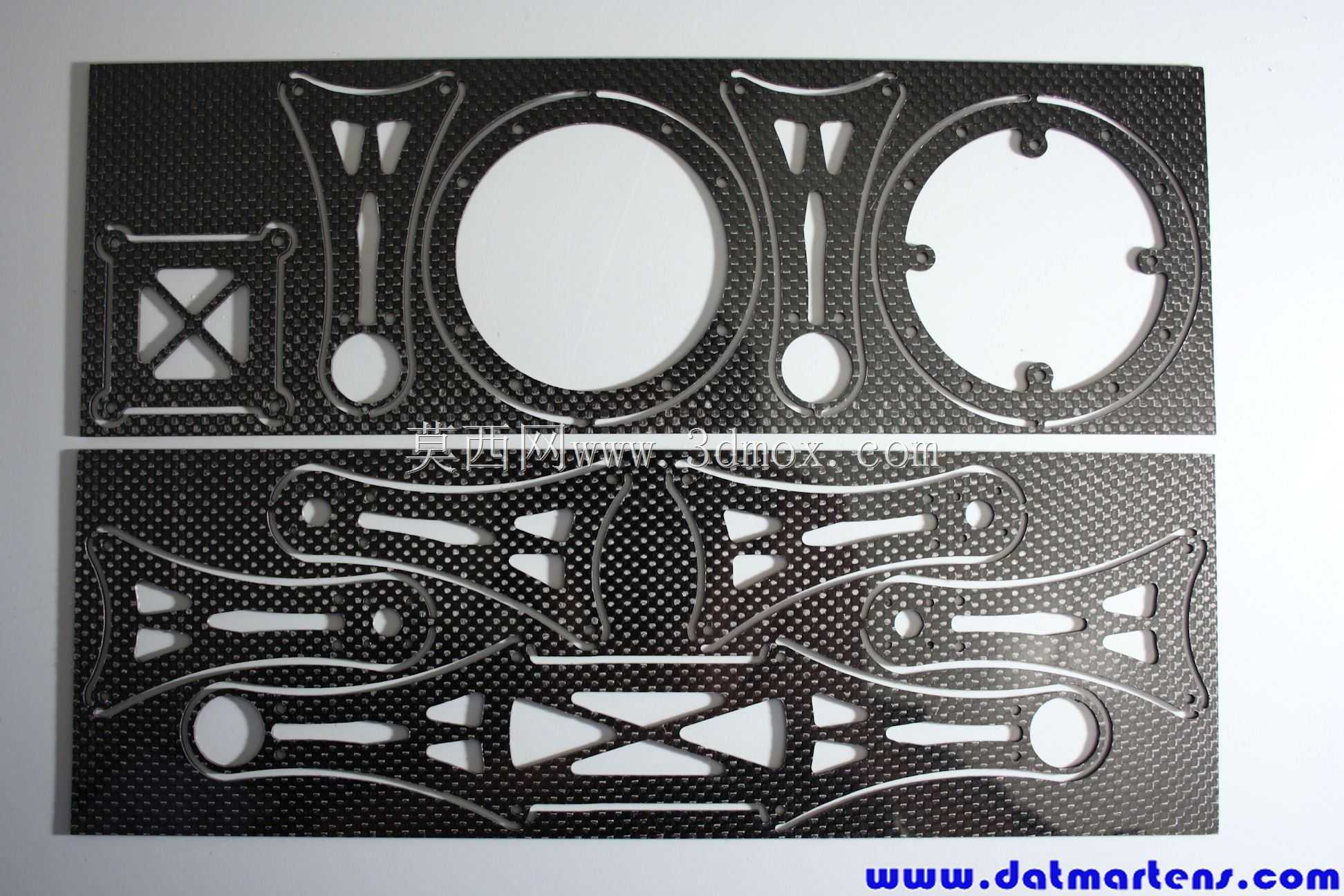

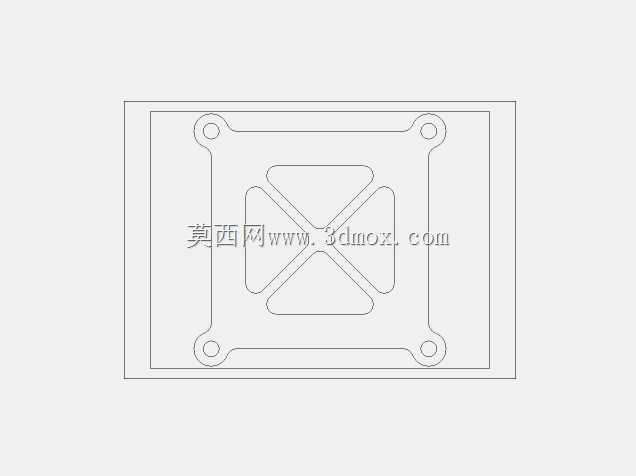

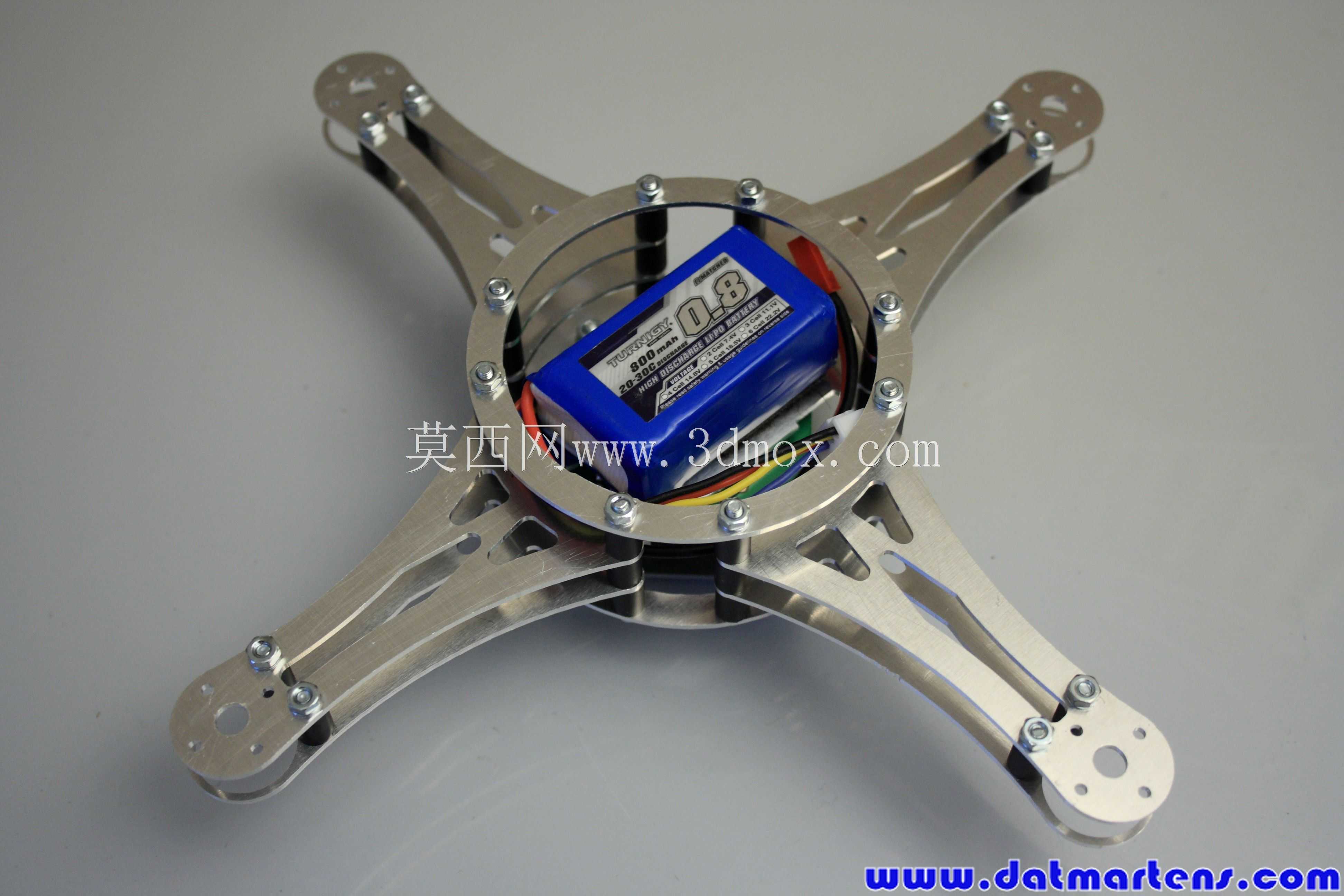

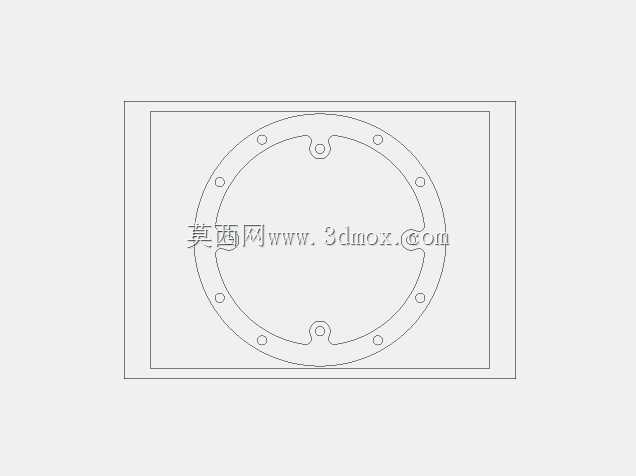

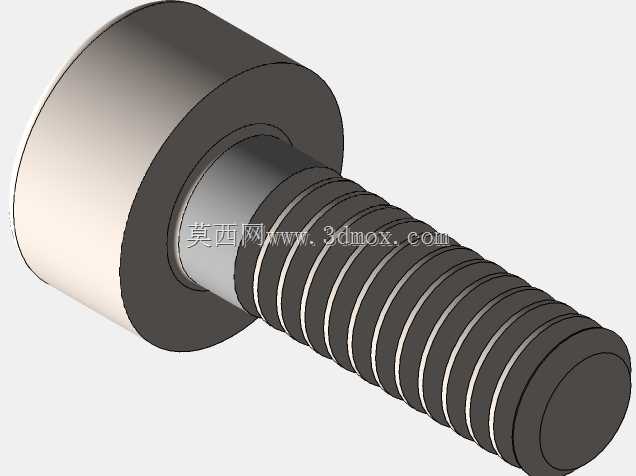

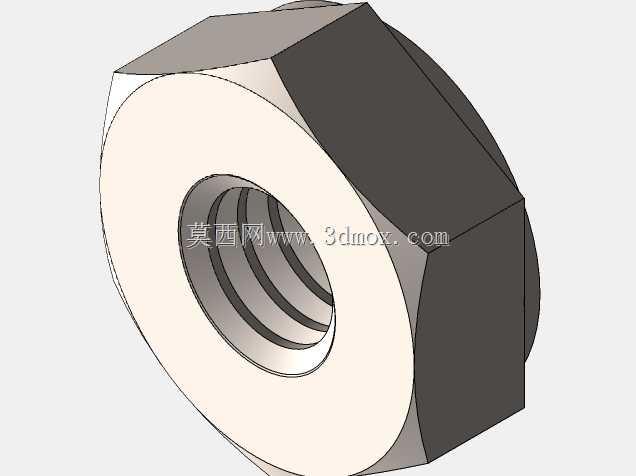

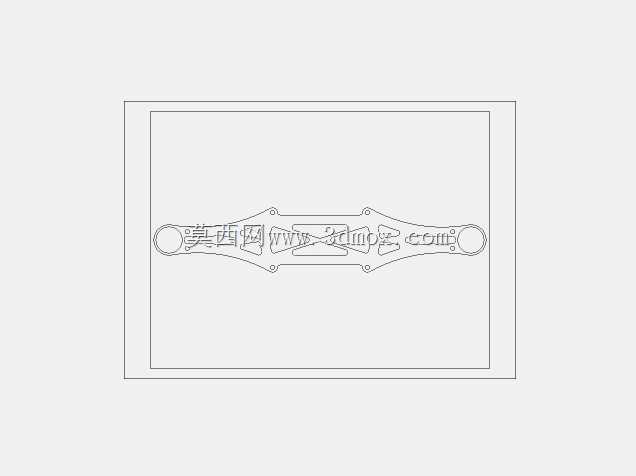

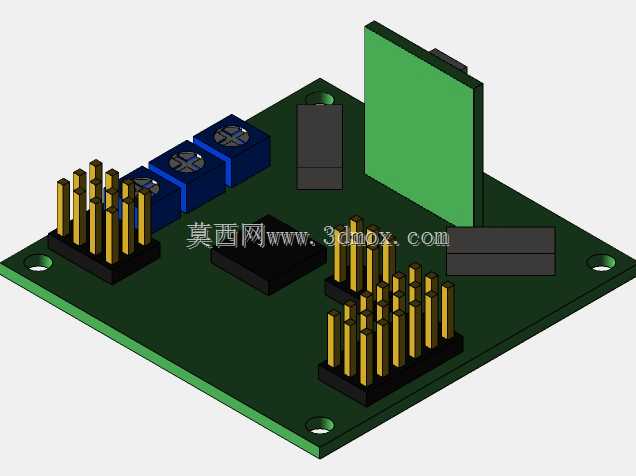

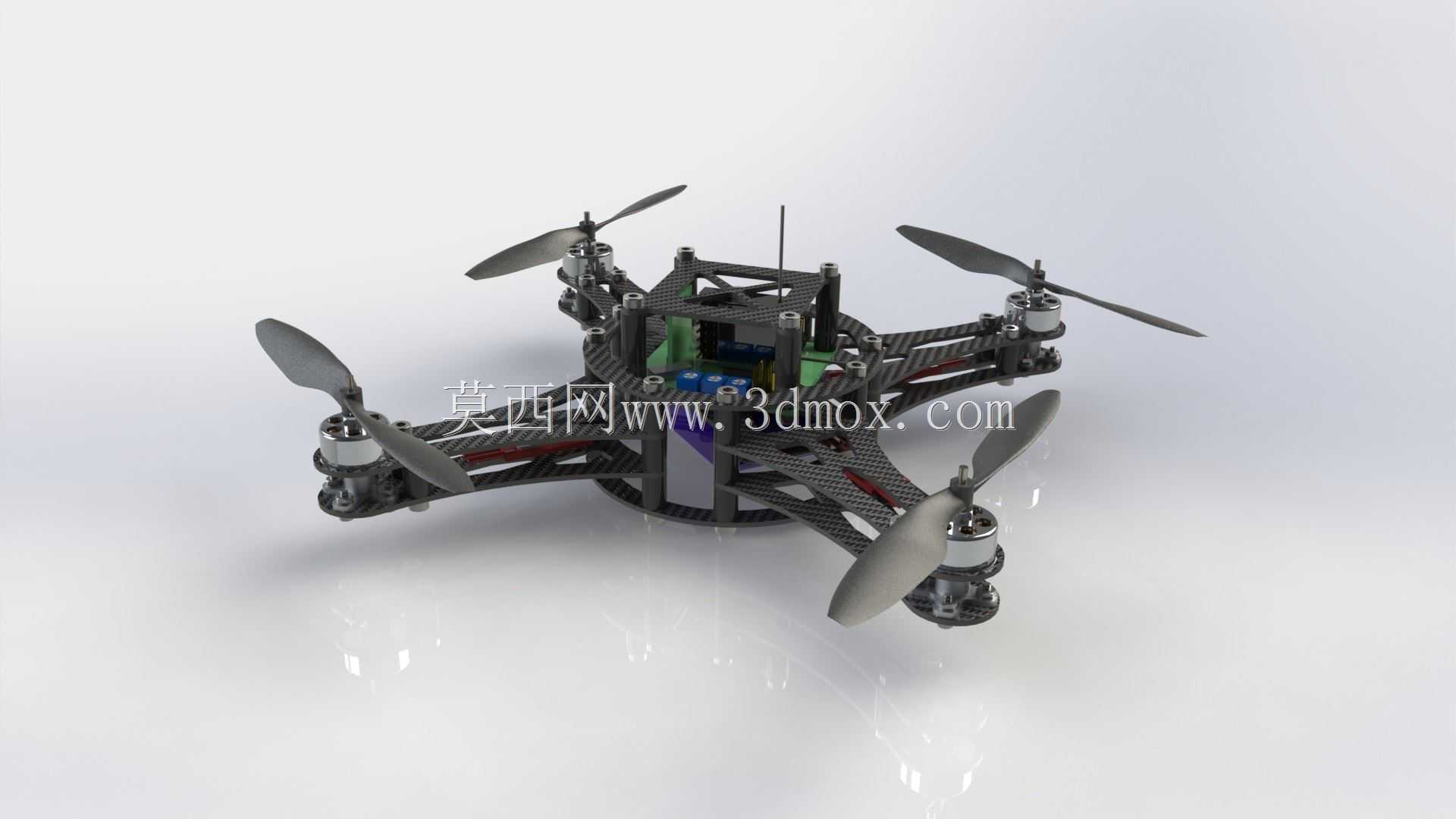

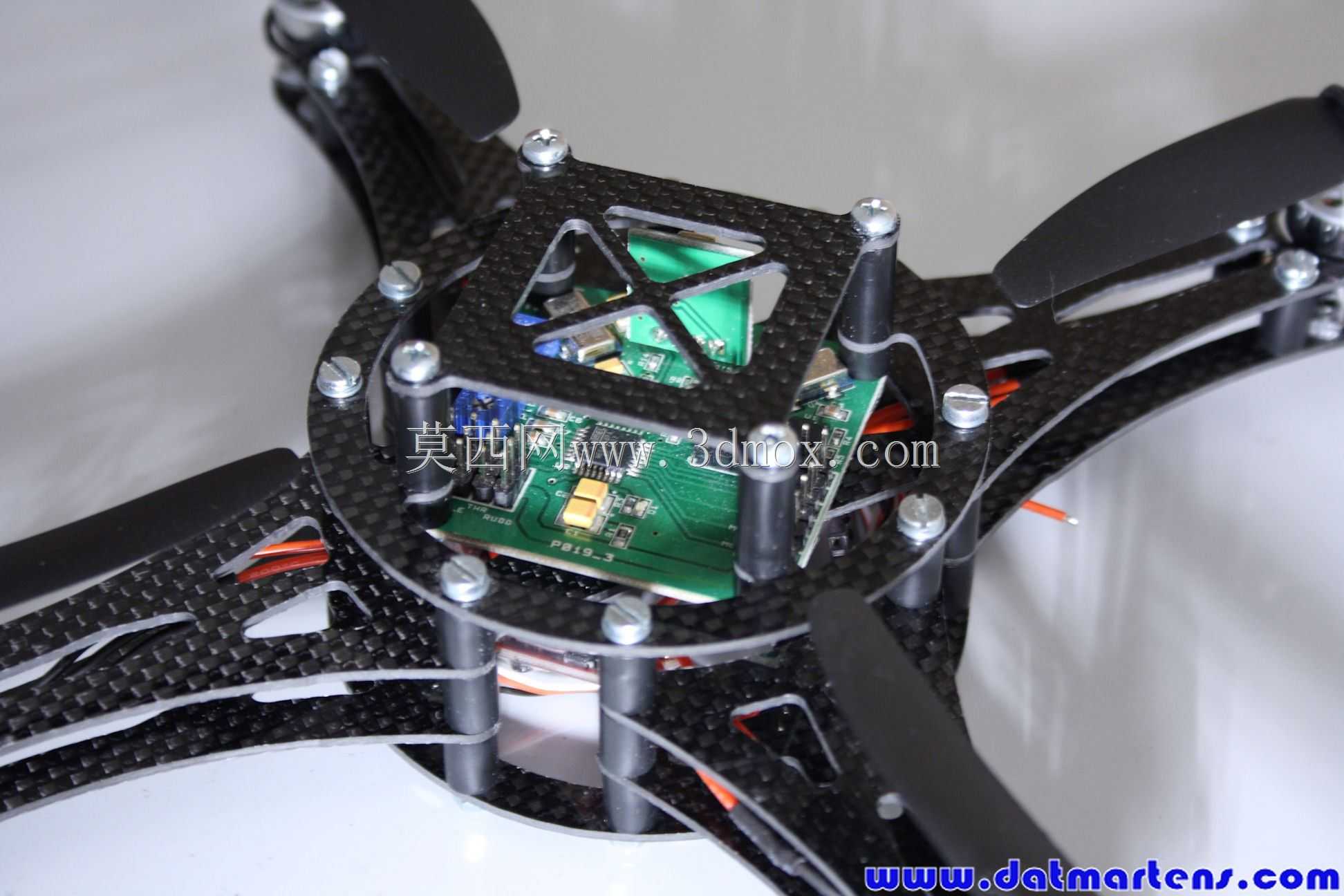

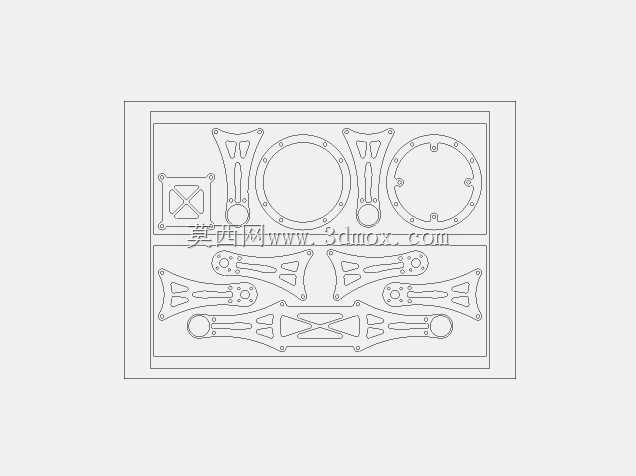

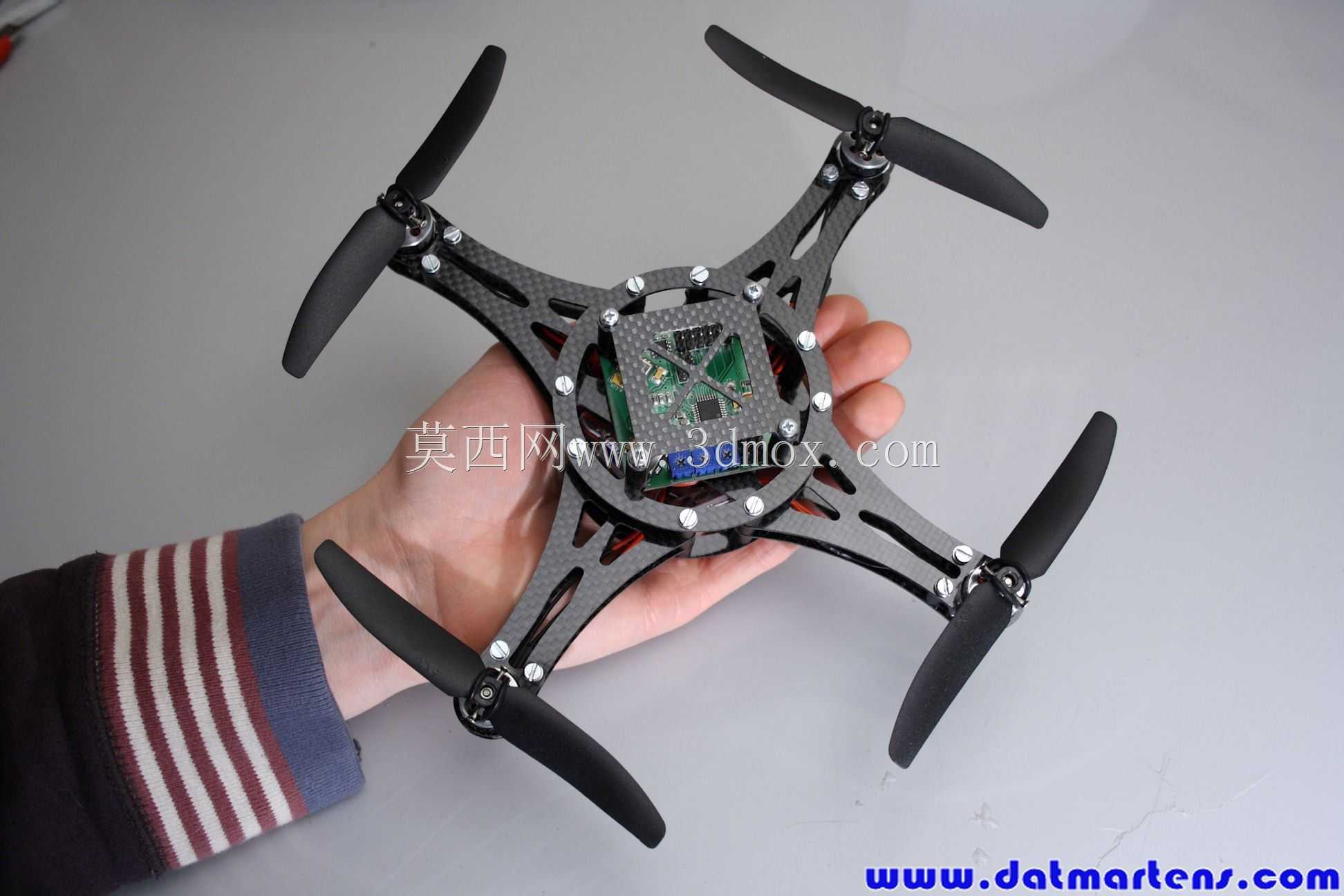

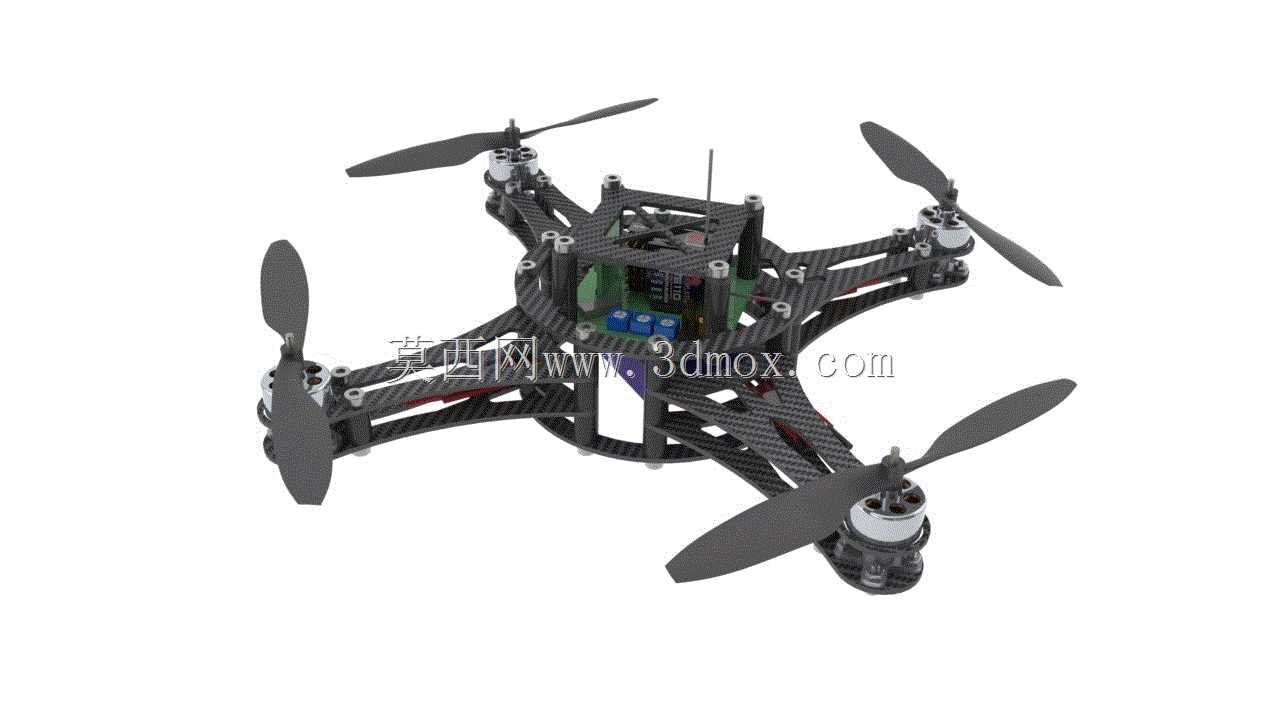

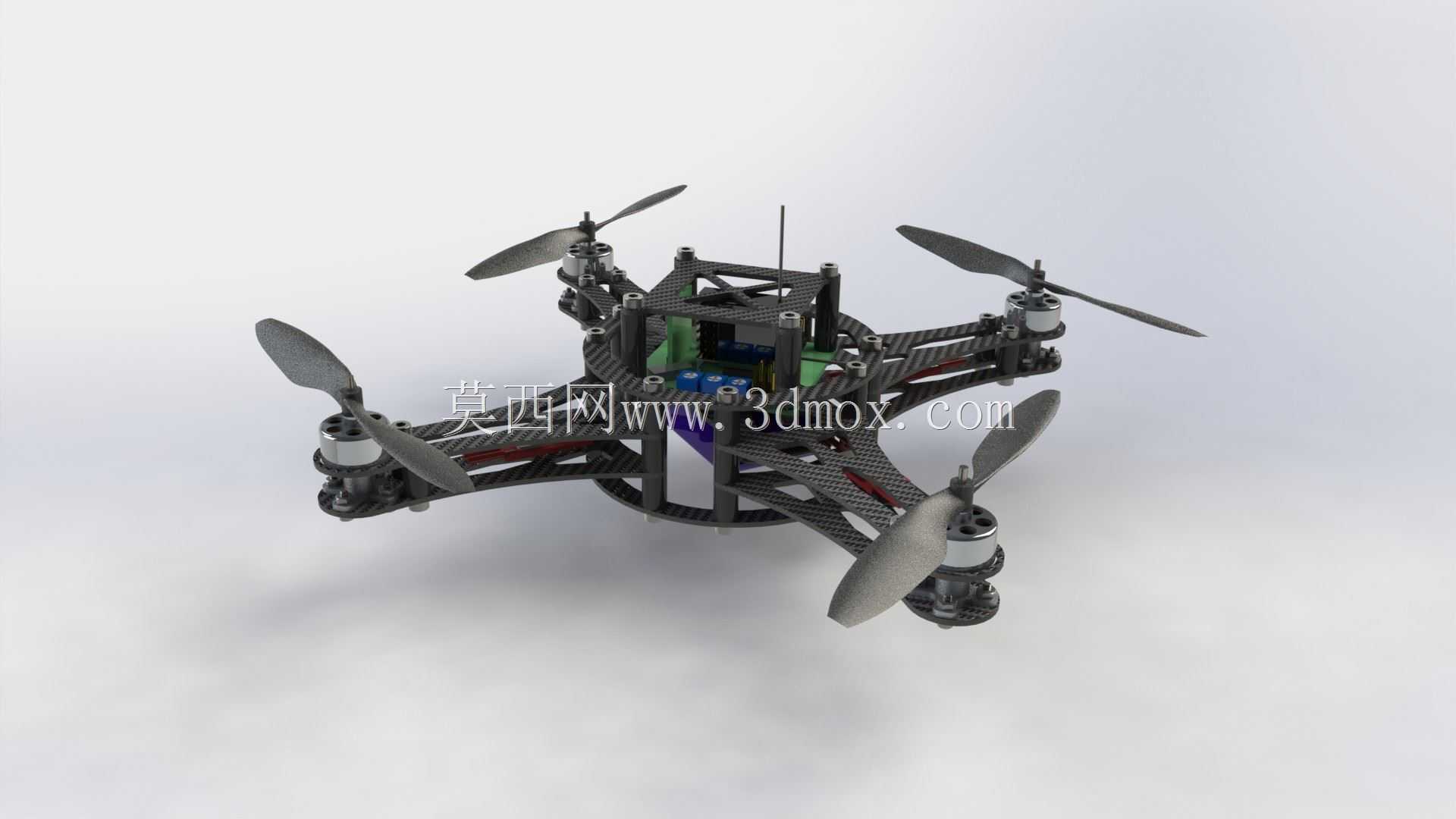

这款微型四旋翼飞行器主要面向消费级航拍入门、室内航模飞行体验以及小型高校科研实验场景使用，可搭载轻量化微型摄像模块完成近景低空拍摄任务，也可作为飞控算法验证的小型载体，适配室内狭小空间的飞行测试需求，避免大尺寸机型在室内操作带来的碰撞风险。产品采用X型四轴布局设计，四个旋翼对称分布在机架延伸端，相邻旋翼转向相反抵消自旋扭矩，保障飞行过程中的姿态稳定，机架主体选用碳纤维板材作为核心结构材料，兼顾结构强度与轻量化需求，可有效降低整机起飞重量，提升续航表现与飞行灵活性。动力端搭配微型无刷电机搭配正反螺旋桨，为不同转向的旋翼提供匹配的推力输出，飞控模块集成在机架中心区域，电调模块沿机臂分布靠近电机安装位置，缩短动力线路长度降低线路损耗，电池仓设置在机架中心下方位置，合理分配整机重心，避免重心偏移带来的飞行姿态控制难度提升。设计过程中优先考虑小型化与易组装特性，机臂采用一体化切割成型结构，减少额外拼接连接件的使用，降低装配复杂度同时提升结构整体性，起落部分采用轻量化支脚设计，在降落时提供缓冲防护，避免底部电子元件直接接触地面造成磕碰损伤。整机外轮廓尺寸控制在176mm×176mm区间，起飞重量约325克，属于微型多旋翼飞行器范畴，安装边界预留了通用微型飞控、电调、电池的标准安装位，可适配市面上多数同规格微型航模配件，无需额外打孔改装即可完成配件替换升级，机臂末端的电机安装位适配18系列微型无刷电机，螺旋桨适配5寸规格正反桨，中心区域预留的飞控安装位可兼容主流开源飞控板，电池仓可容纳2S规格850mAh容量锂聚合物电池，整体结构紧凑，在有限尺寸内完成了动力、飞控、供电模块的合理布局，既满足入门航模爱好者的DIY组装需求，也可作为小型航拍作业的便携飞行载体，在室内近景拍摄、小型场地航模表演、飞控教学实验等场景下都能发挥稳定作用。
