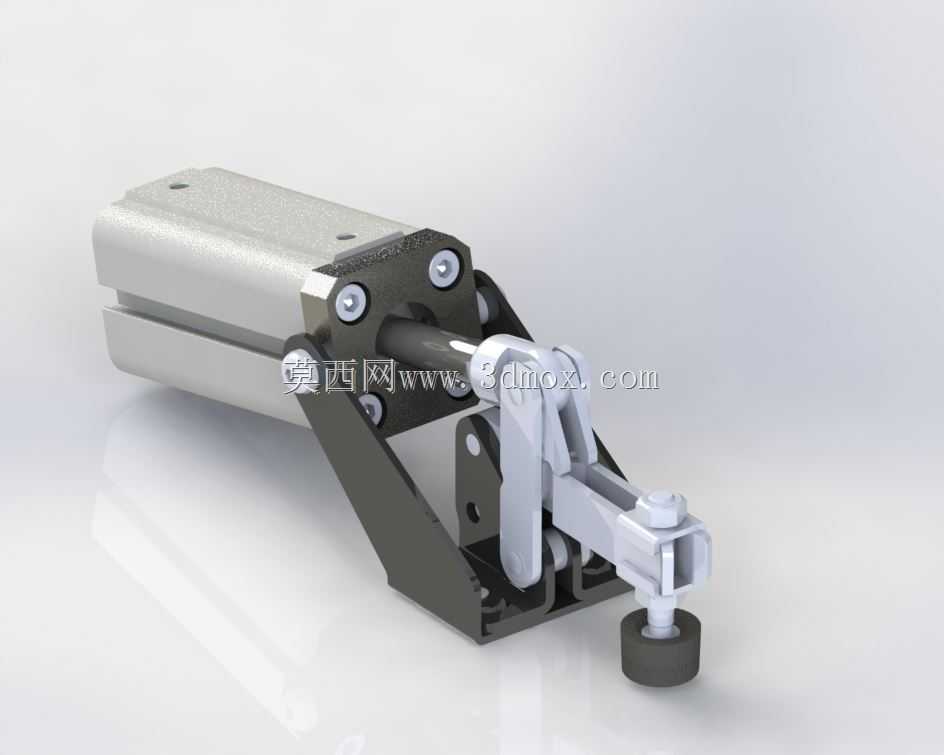

气动垂直肘节式压紧夹持机构

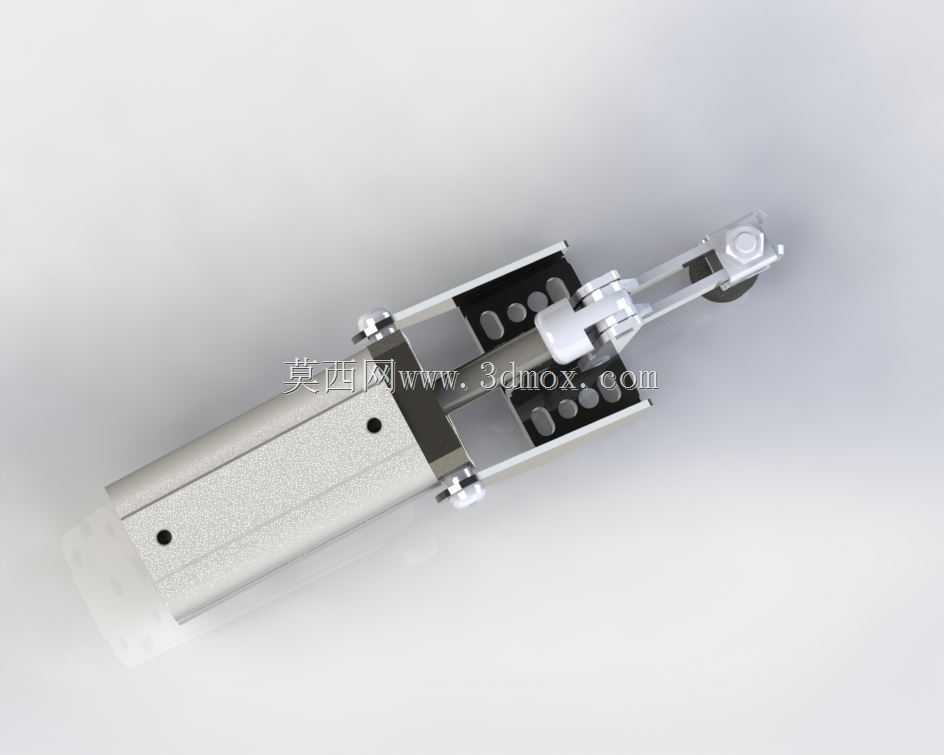

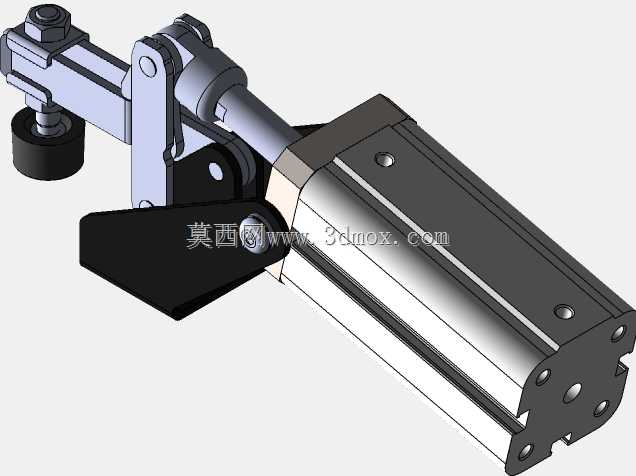

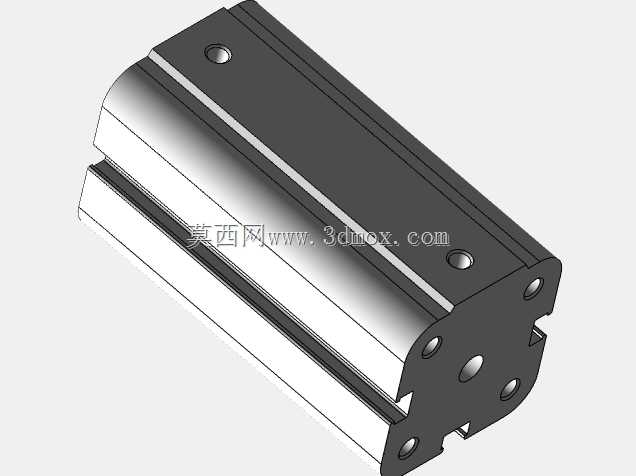

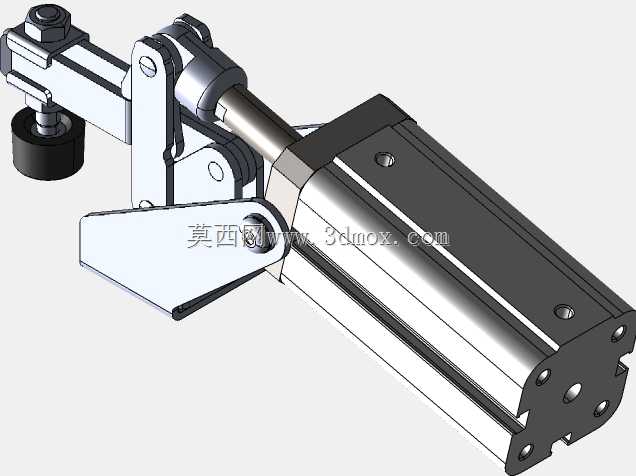

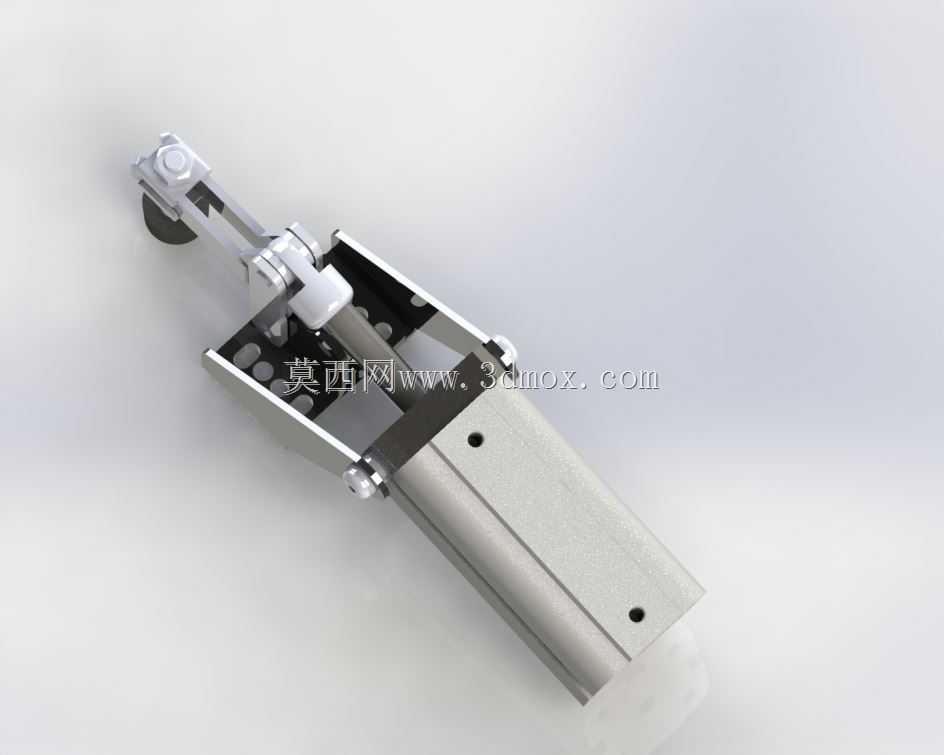

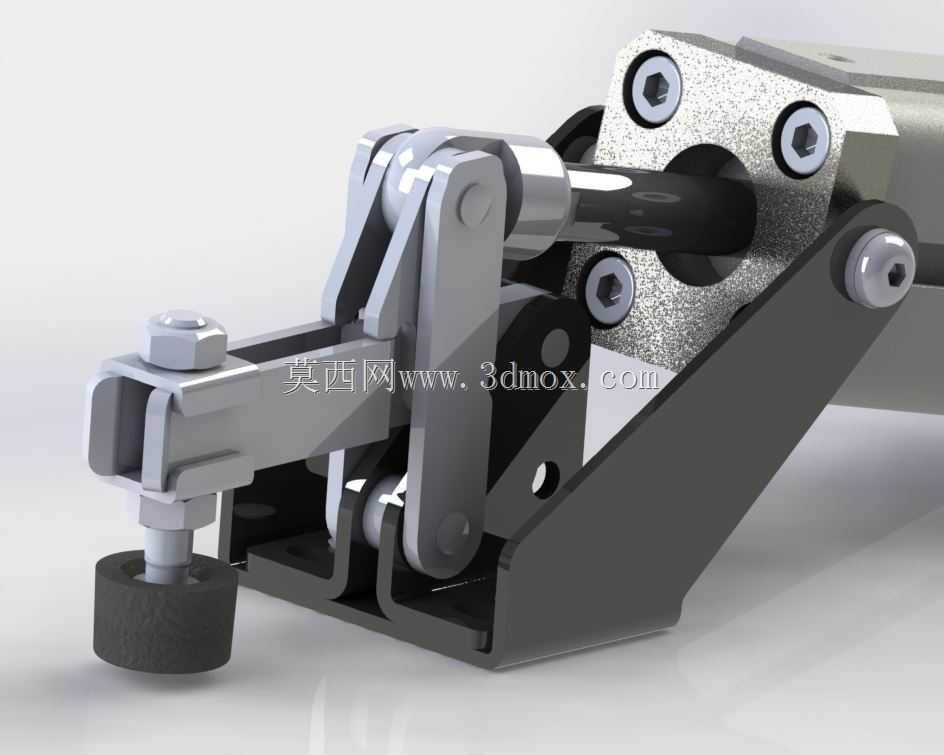

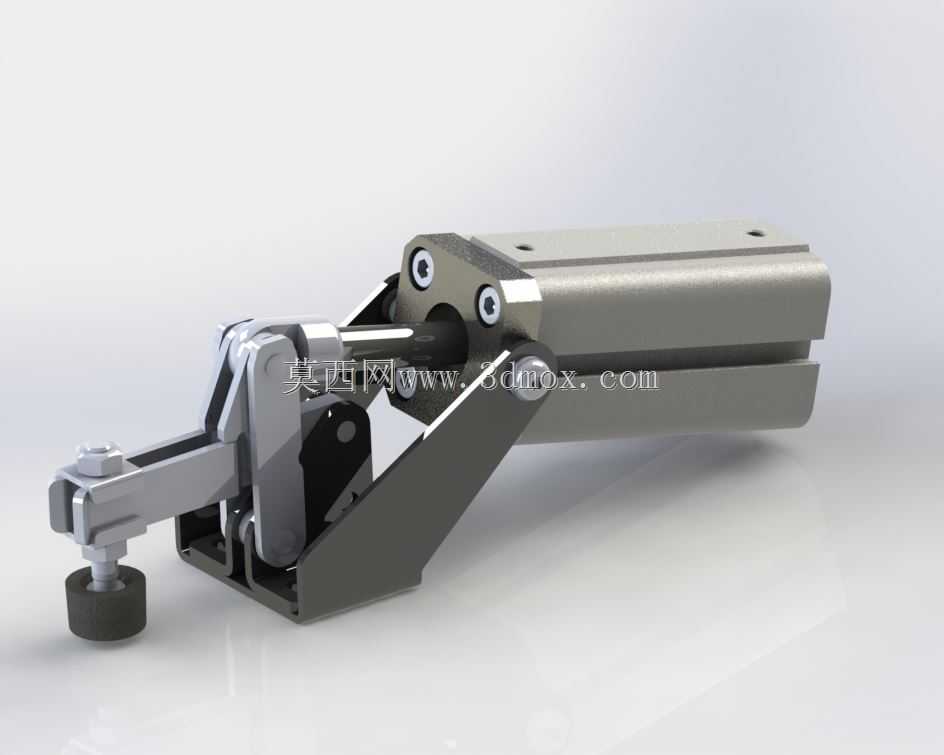

这款气动垂直肘节夹持机构，是面向工业生产装夹场景开发的实用压紧执行部件，广泛应用于电子零部件装配、五金工件焊接、塑胶件修边、木工板材定位、小型零件检测等多类生产工位，可替代传统手动夹钳完成重复性高的压紧固定作业，大幅降低操作人员的手动劳作强度，提升工位装夹的一致性与作业效率。在实际生产场景中，该机构可直接安装在工装台板、焊接变位机、装配流水线治具板上，针对不同厚度的待加工工件提供稳定的垂直向下压紧力，避免工件在加工、检测、装配过程中出现移位、翘曲、振动等问题，保障加工精度与装配良率。从功能特性来看，该机构依托气动驱动搭配肘节连杆的死点锁止结构设计，在气源压力出现小幅波动甚至临时断气的工况下，依然能够保持稳定的夹持压紧状态，不会出现夹头松脱、工件飞出的安全隐患，相比普通气动直压夹钳具备更高的作业可靠性；其压头端部采用软质耐磨缓冲垫设计，既可以增大与工件表面的接触摩擦力提升夹持稳定性，也能避免刚性压头直接接触工件表面造成压痕、刮伤，适配表面质量要求较高的精加工工件装夹需求。在设计思路上，这款夹持机构采用模块化集成设计，将标准薄型气缸与肘节连杆传动结构整合为一体式总成，无需用户自行设计连杆传动结构与气缸安装支架，直接通过本体预留的安装孔位即可完成固定装配，大幅降低工装设计的周期与加工成本；传动连杆部分采用对称式受力布局，让气缸输出的推力通过连杆放大后垂直作用于压头位置，在保证足够压紧力的同时缩小整体安装体积，适配狭小工位的安装空间需求。从安装边界与尺寸适配来看，该机构本体采用紧凑型布局，气缸部分与夹持臂平行排布，整体横向占用空间小，安装孔位采用行业通用的孔距标准，可直接替换同规格的手动垂直夹钳，无需对现有工装板进行二次打孔改造；压头的伸出长度带有微调结构，可根据待装夹工件的实际厚度在一定范围内调节压头的初始高度，适配不同厚度范围的工件装夹需求，无需额外加装垫高块或者调整机构安装高度。在日常使用中，该机构的所有铰接转动位置都预留了润滑注油空间，长期运行下可定期加注润滑脂降低铰接部位的磨损，延长整体使用寿命，适合在大批量连续生产的工位上长期稳定运行。
