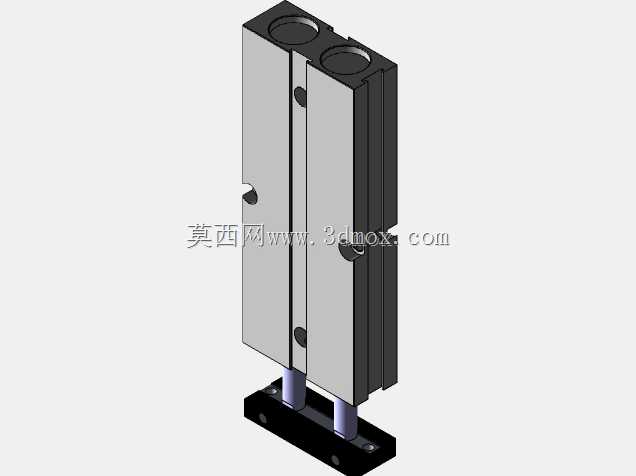

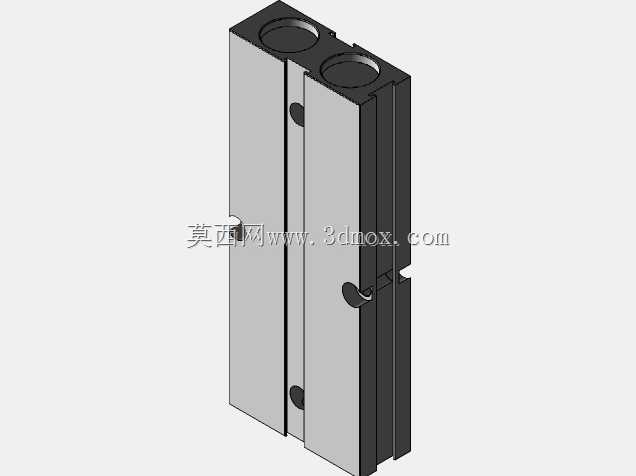

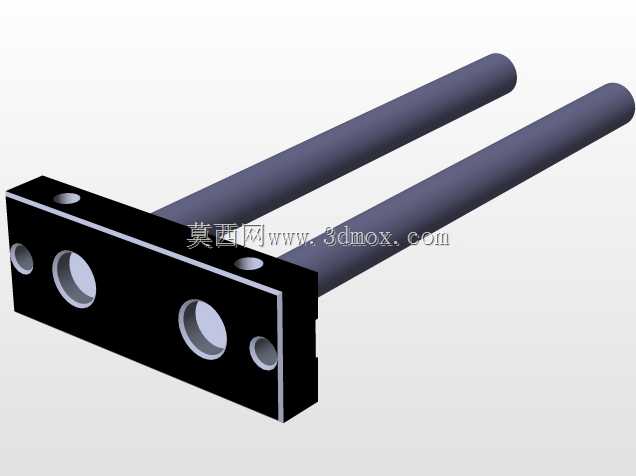

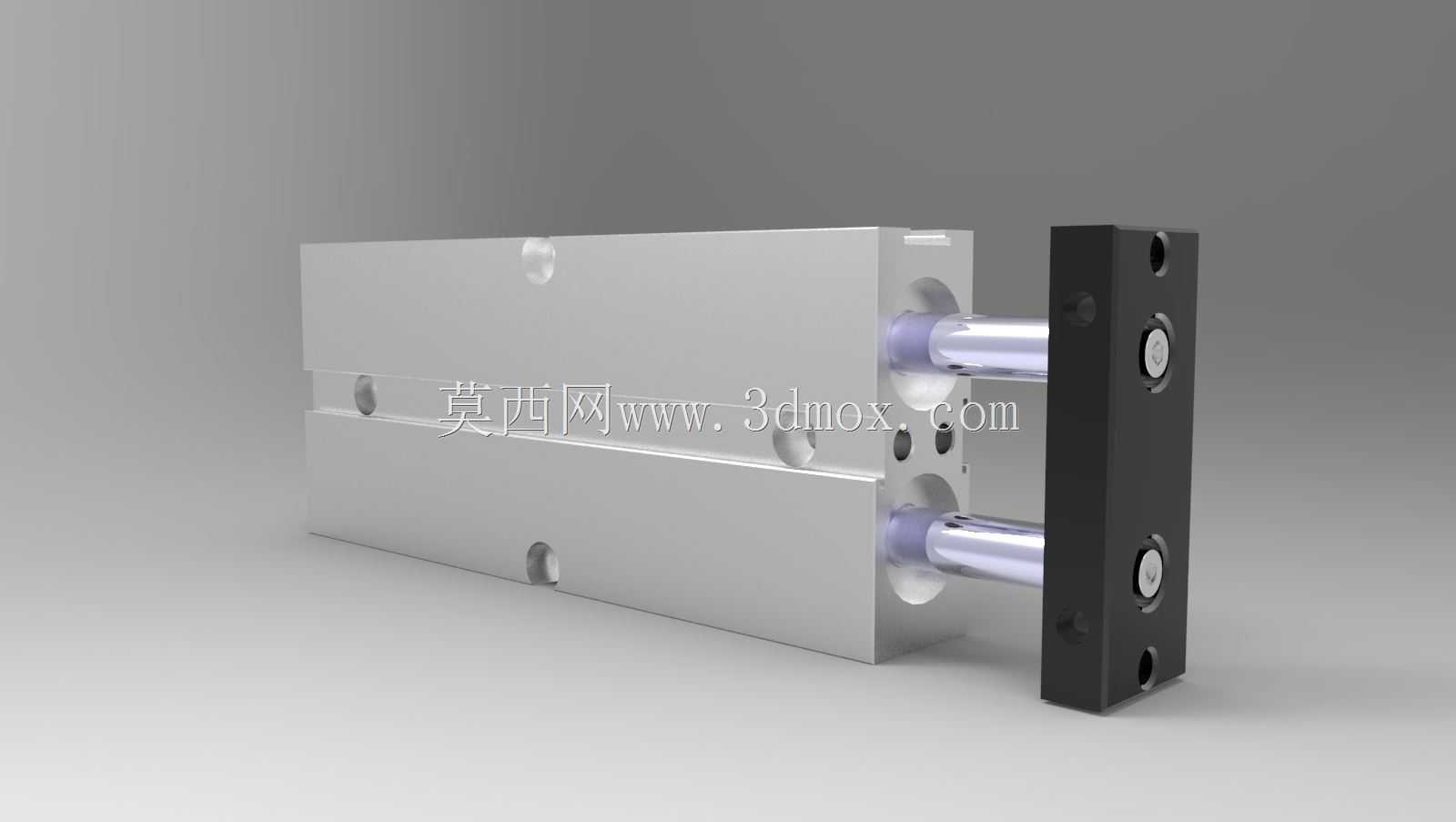

双杆气缸气动执行元件结构设计

这款双杆气缸是气动系统中常见的直线执行元件，在自动化生产线、工装夹具、物料搬运、电子装配、包装机械等场景中应用十分广泛，能够完成工件的推顶、夹紧、移位、对位等高频往复直线动作，相比单杆气缸具备更强的抗扭转性能，输出力更平稳，在需要高精度直线导向的工位中能够替代单杆气缸搭配导轨的组合方案，有效缩减设备安装空间，降低整体装配成本。从功能特性来看，这款双杆气缸采用双活塞杆同步驱动的结构设计，两根活塞杆平行布置，运动过程中不会出现活塞杆转动的问题，负载端可以直接安装工装治具，不需要额外加装导向组件就能够承受一定的侧向负载，动作响应速度快，运行过程平稳无卡顿，配合气动电磁阀可以实现快速的往复动作，适配工厂常规的压缩空气气源，维护成本低，使用寿命长。在设计思路上，这款气缸采用了方形缸体的一体化结构，缸体本身做了高精度的内孔珩磨处理，保证活塞运动的顺畅性，两端的端盖和缸体之间采用密封结构防止气体泄漏，活塞位置搭配了耐磨密封圈，既保证密封性能又降低运动摩擦阻力，前端的安装板和两根活塞杆刚性连接，保证两个活塞杆的运动同步性，缸体侧面预留了标准的传感器安装槽，可以方便加装磁性开关来检测活塞的运动位置，实现动作的自动化信号反馈。从外形尺寸与安装边界来看，这款气缸的行程长度为75mm，活塞杆直径为8mm，整体外形为规整的长方体结构，缸体上预留了标准的通孔安装位，可以直接从缸体上方或者下方穿螺丝完成固定，也可以搭配对应的安装附件实现侧面固定，前端的安装板上预留了标准的螺纹孔位，能够直接固定各类吸盘、夹爪、推块等工装配件，整体结构紧凑，安装时不需要预留过大的操作空间，在狭小的设备腔体内部也能够完成布置，适配各类紧凑型自动化设备的设计需求。在实际使用过程中，这款双杆气缸可以根据工况需求调节进气压力来调整输出推力，搭配调速接头可以灵活调整活塞杆的伸出和缩回速度，避免动作过快产生冲击，也能够防止速度过慢影响生产节拍，在电子元器件组装、小零件分拣、包装盒定位、工装夹具夹紧等对动作精度有要求的工位上，这款双杆气缸都能够稳定发挥作用，相比其他类型的直线执行元件，它的结构简单，故障点少，不需要复杂的维护保养，只需要定期检查气源过滤情况和密封圈磨损状态就可以长期稳定运行，是气动自动化设备中性价比极高的基础执行部件。
