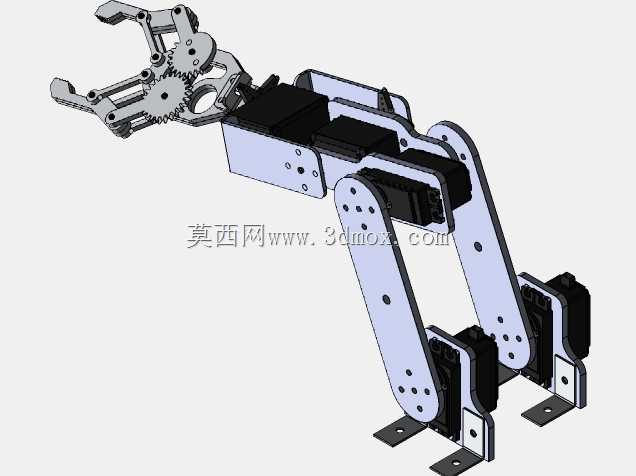

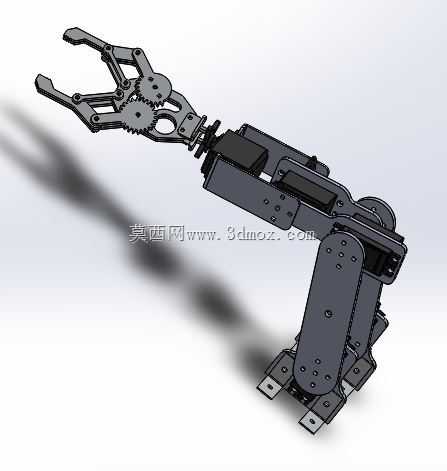

四自由度亚克力夹持机械臂结构设计

这款四自由度夹持机械臂主要面向轻型自动化作业场景设计，可适配小型工件分拣、教学实验演示、桌面级自动化工位上下料、轻工产品搬运等多种应用场景，尤其适合负载要求在1kg以内的精密小件操作环节，能够在紧凑的桌面安装空间内完成多维度的位姿调整，实现对规则形状小型工件的稳定抓取与移位动作。

从实际用途来看，该机械臂可作为教学实训平台的核心执行部件，帮助学习者理解多轴联动运动逻辑、齿轮传动啮合原理与夹持机构的力传递路径，也可集成到小型自动化生产线中，完成电子元器件、小型塑胶件、亚克力工艺件的拾取转运工作，替代人工完成重复性的小件取放操作，降低轻量作业场景的人工劳动强度。

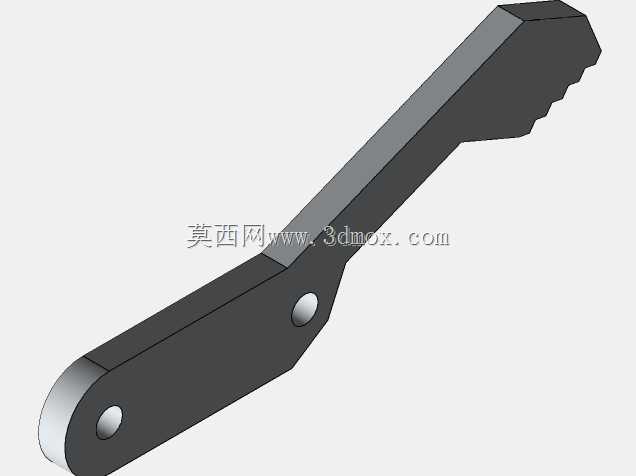

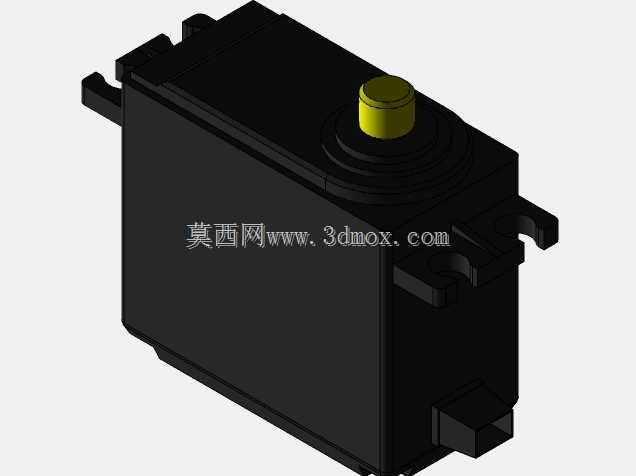

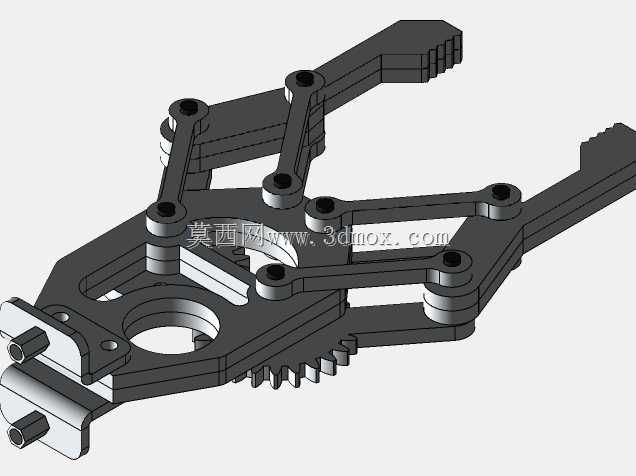

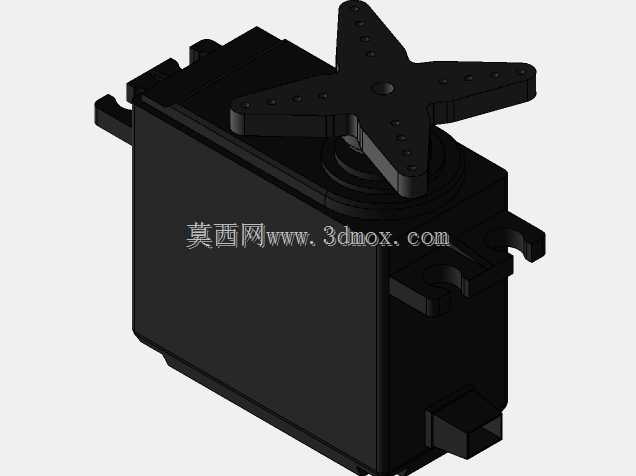

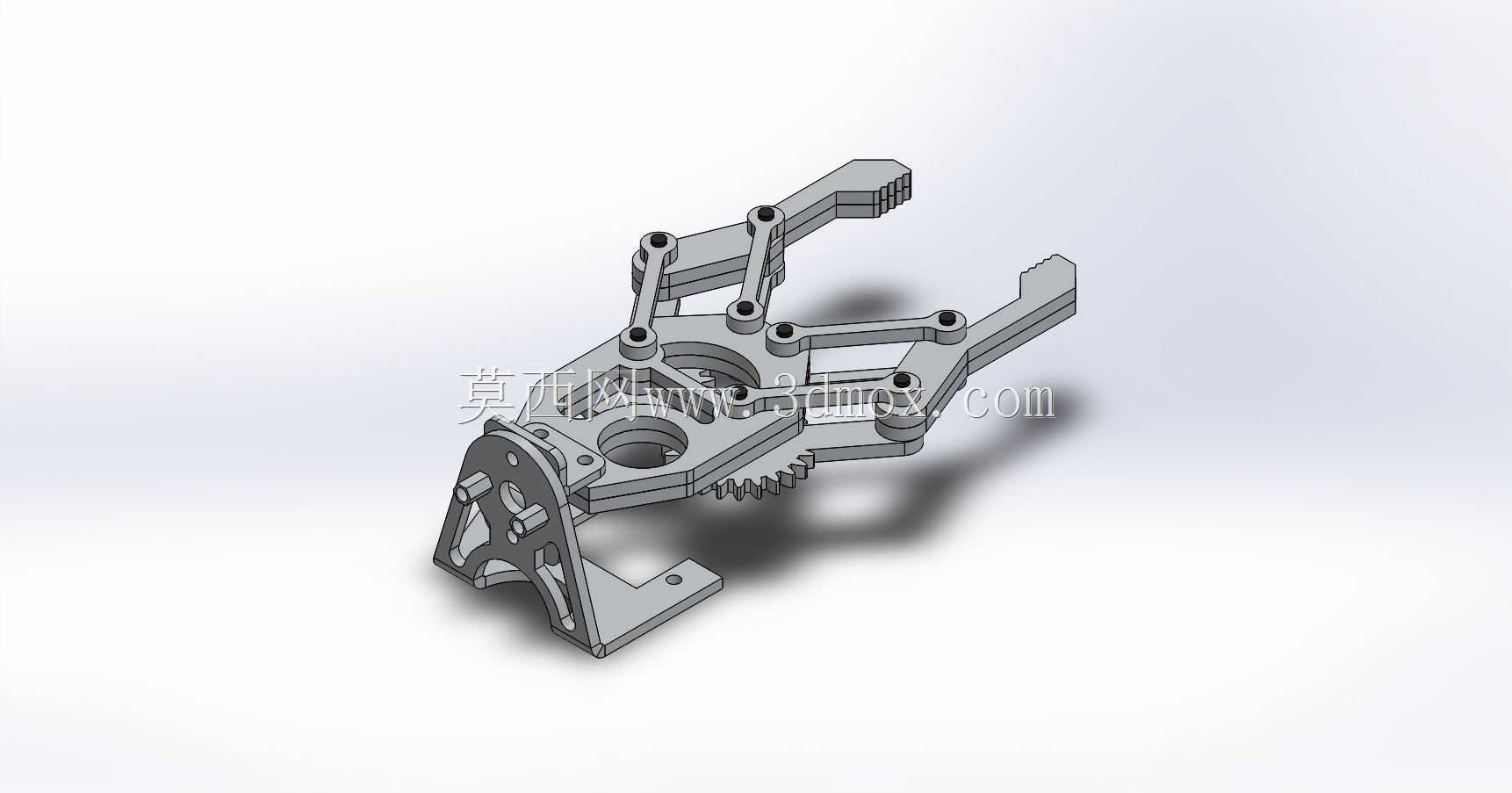

产品功能特性上，该机械臂采用四自由度运动架构，可实现底座回转、大臂俯仰、小臂俯仰、末端夹爪开合四个维度的动作组合，运动覆盖范围能够满足半径300mm以内的半球形作业空间需求；末端夹爪采用齿轮联动的对称开合结构，夹持行程可适配宽度10mm至60mm的工件，夹爪指端做了防滑齿形设计，抓取亚克力、塑胶、轻质金属等材质工件时不易出现滑脱问题；整体传动结构采用齿轮啮合传递动力，传动间隙小，运动响应速度快，配合伺服电机的精准位置控制，可实现重复定位精度±0.5mm的作业要求，能够满足轻型精密作业的精度需求。

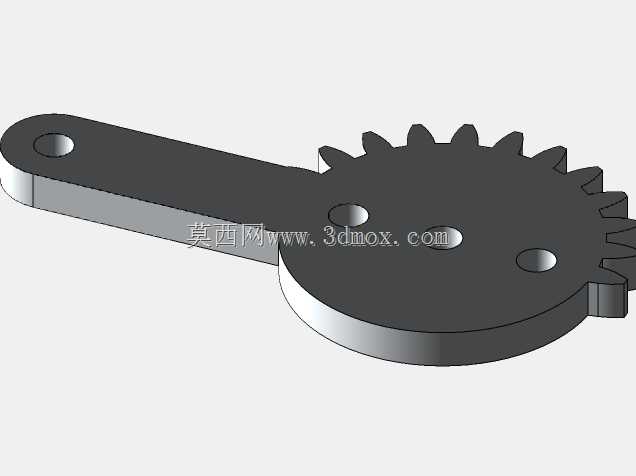

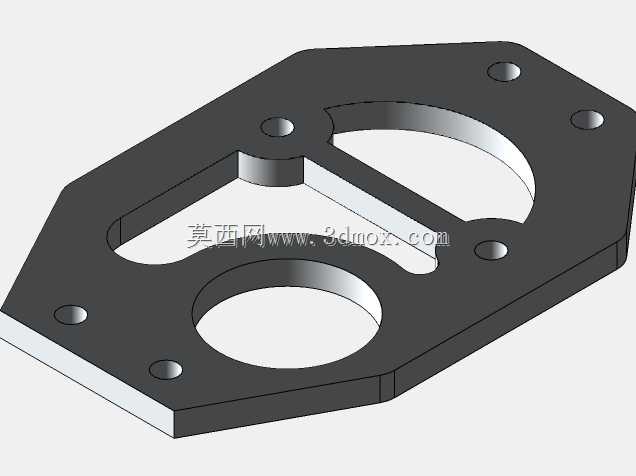

设计思路层面，该机械臂整体构件选用亚克力板材作为主体加工材料，所有结构件均可通过激光切割工艺完成加工，加工门槛低、制作成本可控，适合小批量制作与教学场景的快速复刻；结构设计上采用镂空式的臂体减重设计，在保证臂体结构刚性的前提下尽可能降低运动部件的自重，减少伺服电机的负载压力，提升运动过程的平稳性；传动齿轮与臂体集成设计，减少了额外的传动连接件，整体装配流程简单，后期维护时仅需更换磨损的齿轮件即可完成检修，维护成本较低。

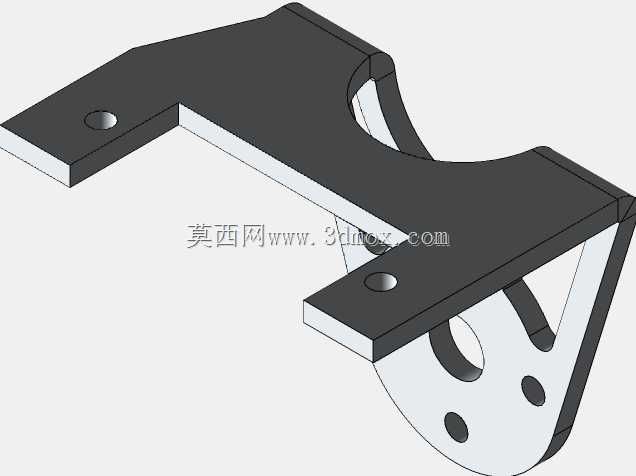

外形尺寸与安装边界方面，该机械臂整体装配完成后底座安装尺寸为120mm×100mm，底座预留四个直径5mm的安装孔位，可通过螺栓直接固定在桌面、铝型材工作台架或移动小车上，安装时需预留底座周围至少50mm的回转空间，避免臂体运动时与周边设备发生干涉；臂体完全伸展时总高度为280mm，水平最大伸展半径为320mm，垂直方向最大作业高度为260mm，安装时需保证作业范围内无遮挡障碍物，确保四个自由度的动作均可顺畅完成；夹爪完全闭合时末端总厚度为25mm，可伸入狭窄的工装位内完成工件取放，适配紧凑工位的作业需求。
