三角并联高速拾取机械手结构设计

该三角并联机械手属于高速轻载拾取搬运类工业执行设备，核心应用场景覆盖3C电子元器件分拣、食品医药行业小件物料快速装盒、包装生产线来料定位抓取、流水线次品剔除等对节拍速度要求极高的作业环节，相比传统串联关节机械手，其运动惯量更低、动态响应速度更快，重复定位精度可稳定控制在亚毫米级别，能够在狭小作业半径内完成每分钟上百次的往复拾取动作，适配高速连续运转的自动化产线节拍需求。

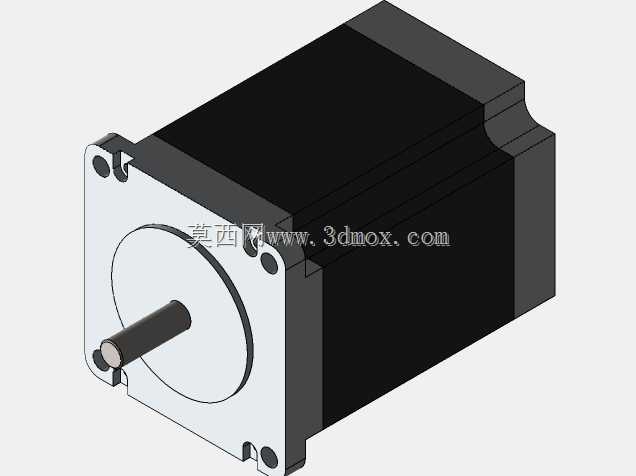

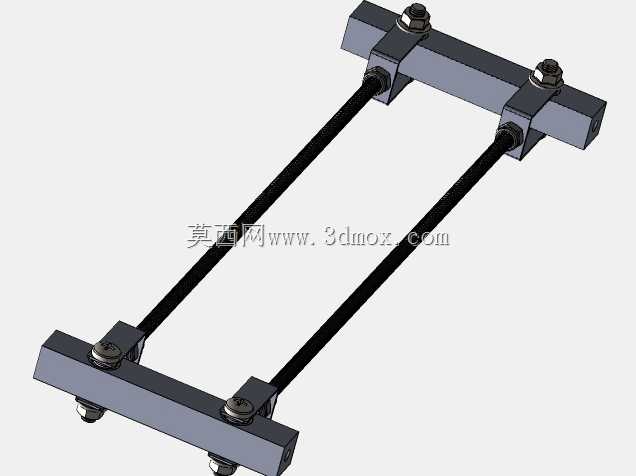

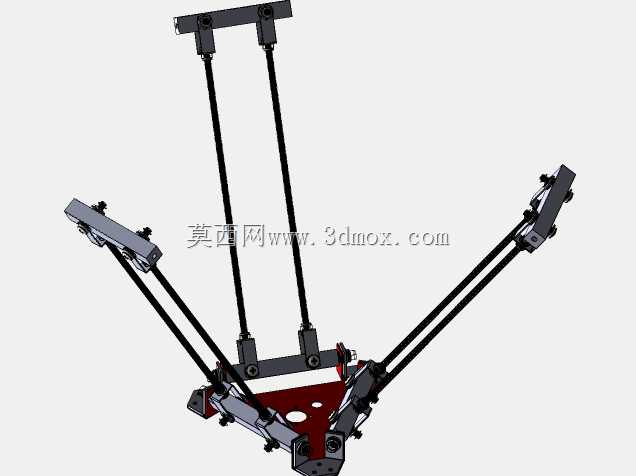

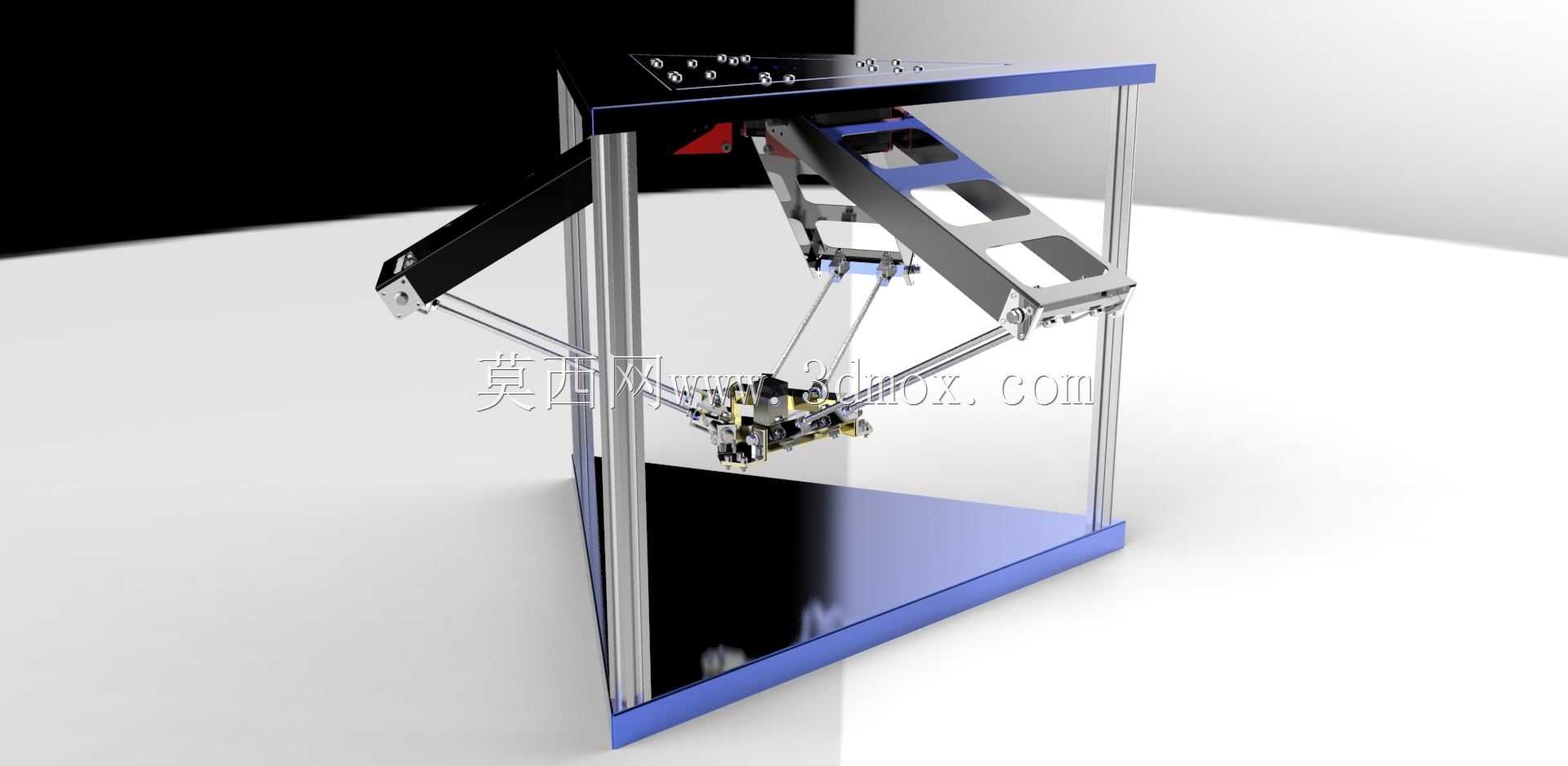

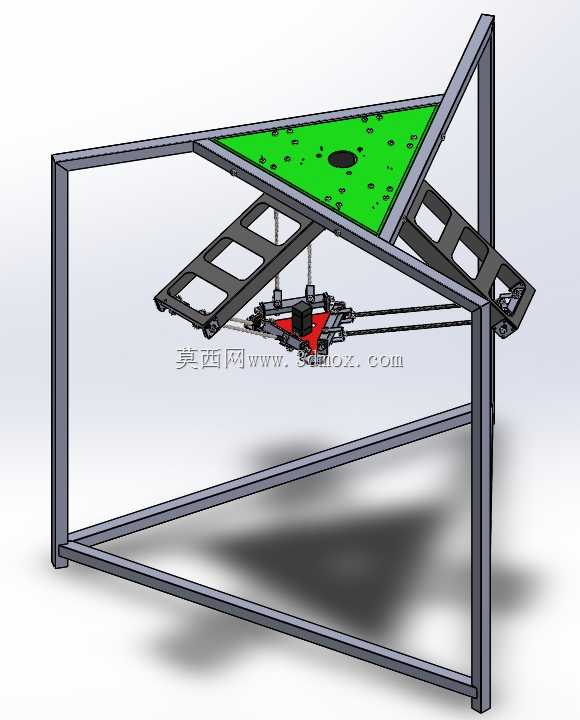

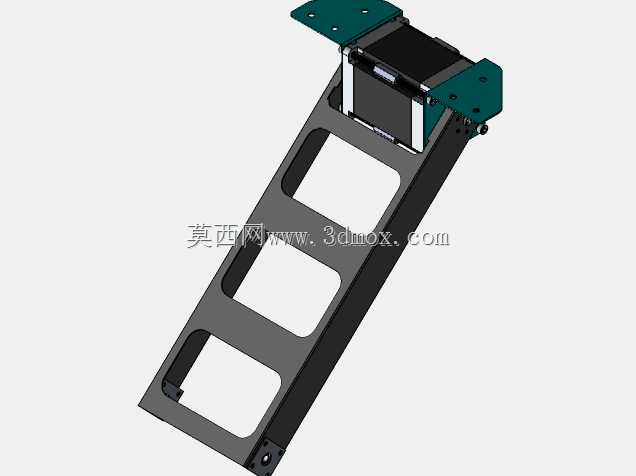

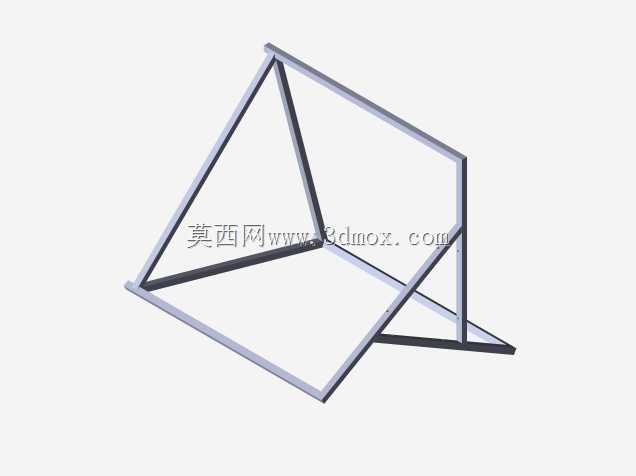

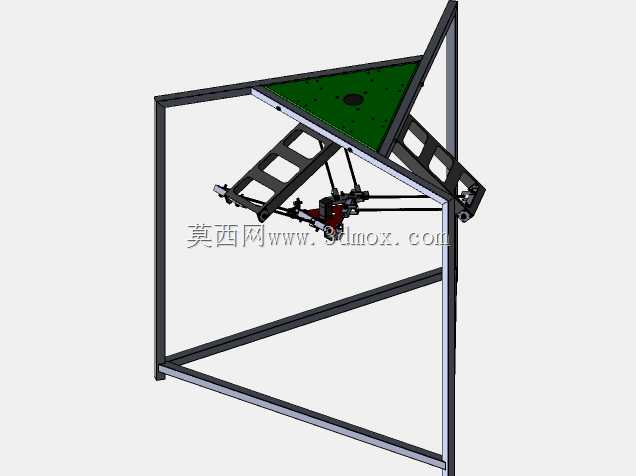

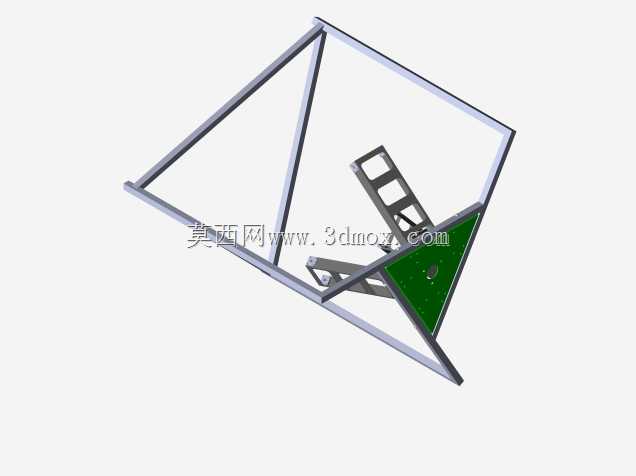

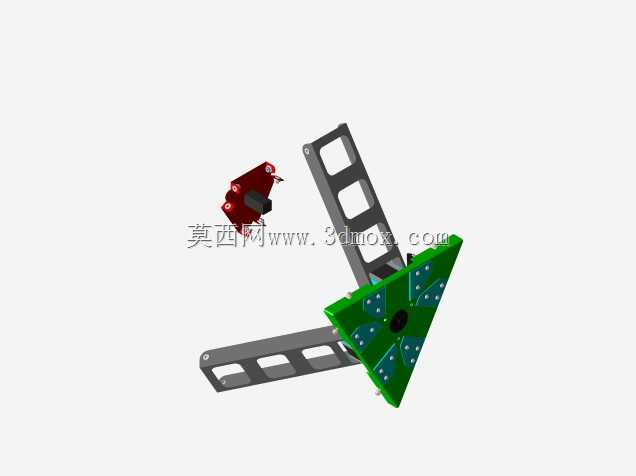

设备整体采用静平台倒挂安装的结构形式，顶部静平台为核心承载基座，可直接固定在生产线机架上方的铝型材横梁上，安装时需预留静平台上方的驱动组件布线空间，避免线缆干涉主动臂运动；三组对称分布的主动臂通过高精度转动副与静平台上的驱动单元连接，主动臂末端通过两组平行四边形从动支链连接至末端动平台，平行四边形支链的结构设计可保证末端动平台始终保持水平姿态，无需额外增加姿态调整轴即可完成平面内的X、Y、Z三自由度高速平移运动，动平台可根据作业需求加装真空吸盘、气动夹爪等不同执行末端，适配不同材质、形状的小件物料抓取需求。

设计过程中优先对运动学正逆解进行反复校核，通过支链杆长参数的匹配优化，划定直径1200mm、高度300mm的圆柱形有效作业空间，确保在作业范围内不存在运动奇异点，三组支链运动过程中无干涉碰撞；结构选材上，主动臂采用碳纤维材质降低运动惯量，从动支链采用高强度铝合金杆件兼顾刚性与轻量化，关节处采用免维护深沟球轴承降低传动间隙，保证长期高速运行下的精度稳定性。安装边界方面，设备整体占用上方安装面尺寸不超过600mm见方，静平台下方需预留不小于800mm的垂直净空，避免支链运动时与周边产线护栏、输送设备发生剐蹭，设备整体重心集中在顶部静平台位置，安装时需保证机架连接刚性，避免高速启停时产生共振影响抓取精度。

该结构的核心优势在于将驱动单元全部布置在顶部固定的静平台上，运动部件仅为轻质支链结构，大幅降低了运动部分的整体重量，相比同负载等级的串联机械手，其加速度可提升3至5倍，非常适合短行程高速往复的搬运分拣作业，在食品包装、电子组装等轻工业自动化场景中可替代大量重复性人工拾取操作，提升产线运转效率与作业一致性。
