框架式三轴数控铣削加工设备结构设计

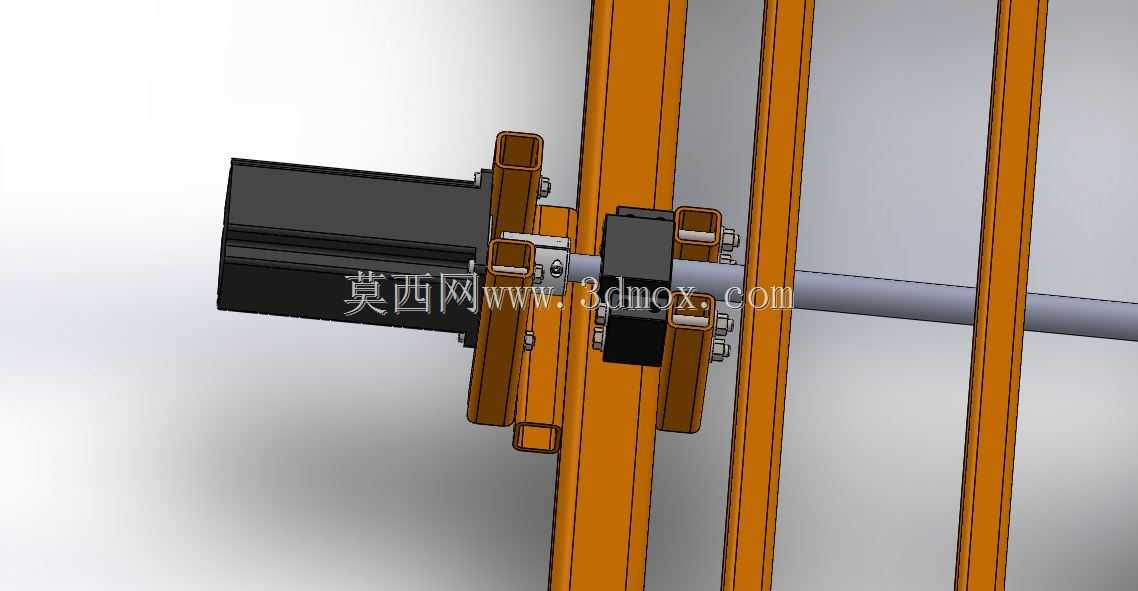

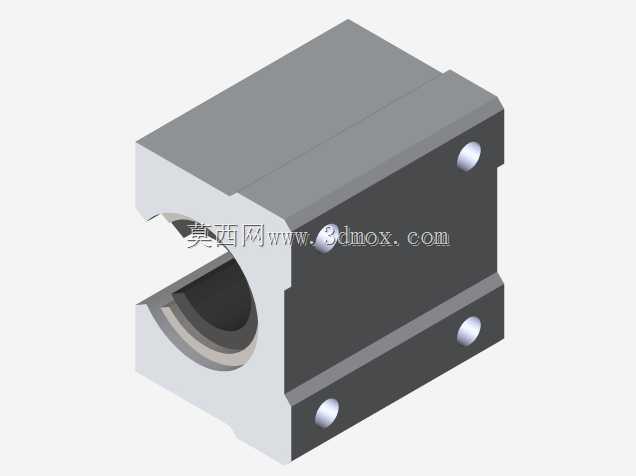

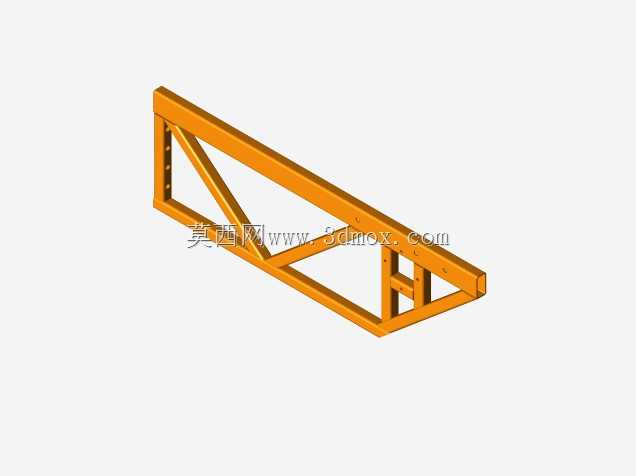

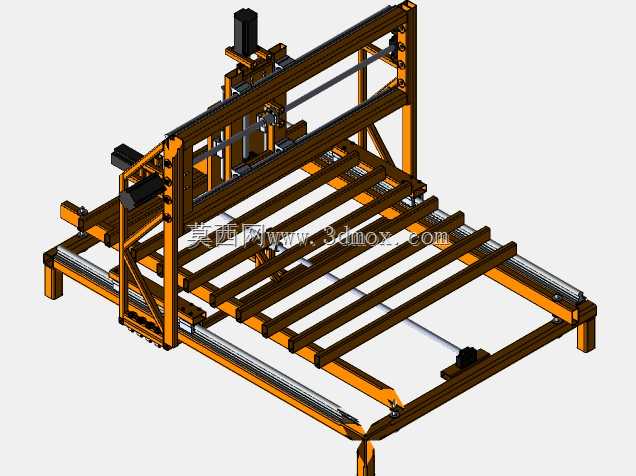

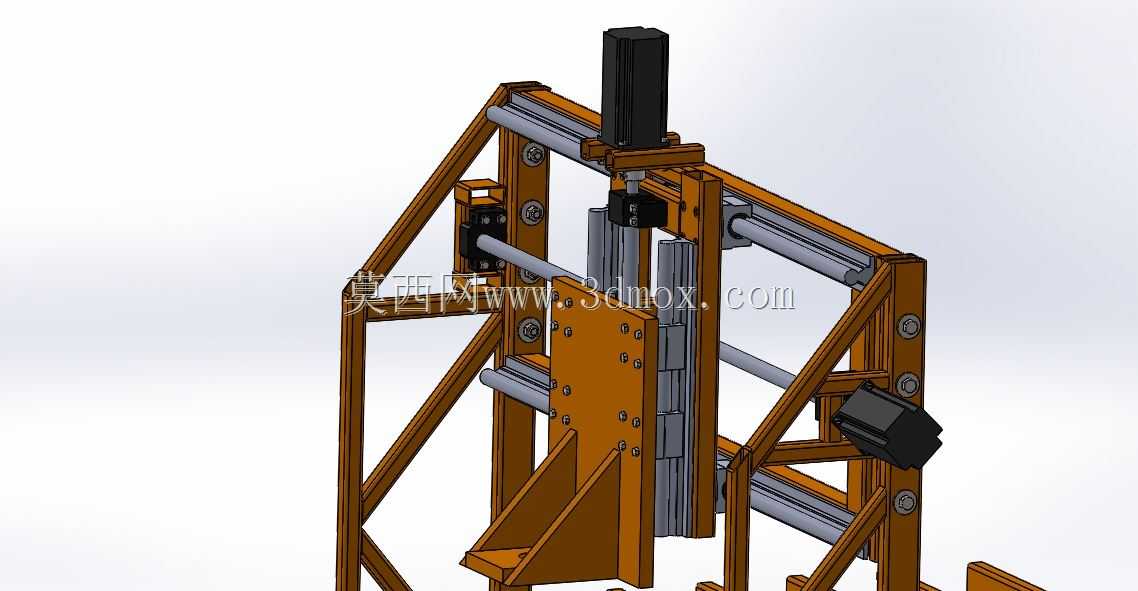

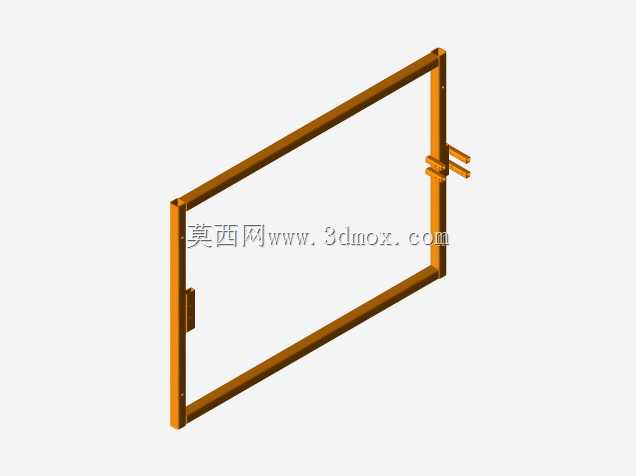

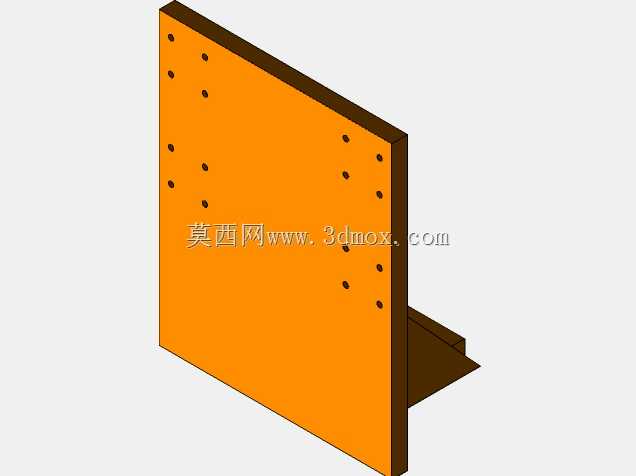

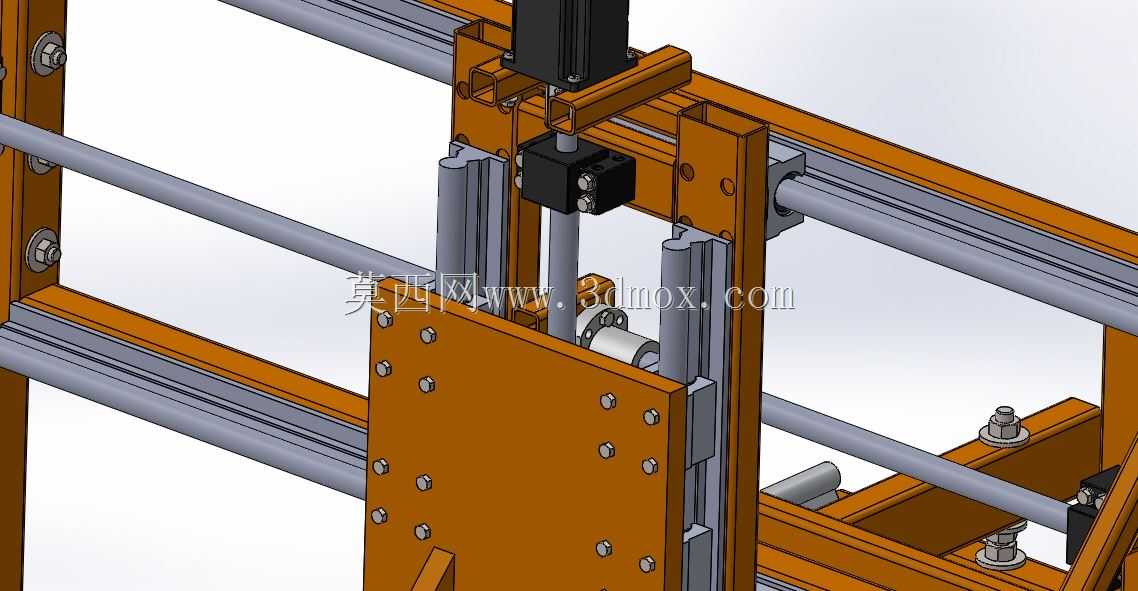

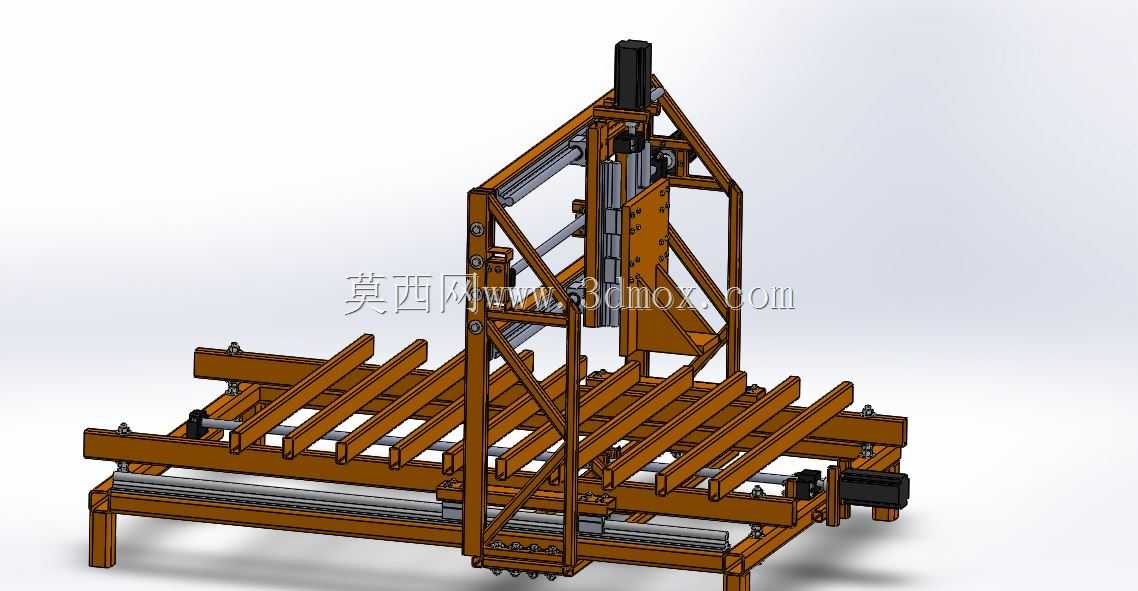

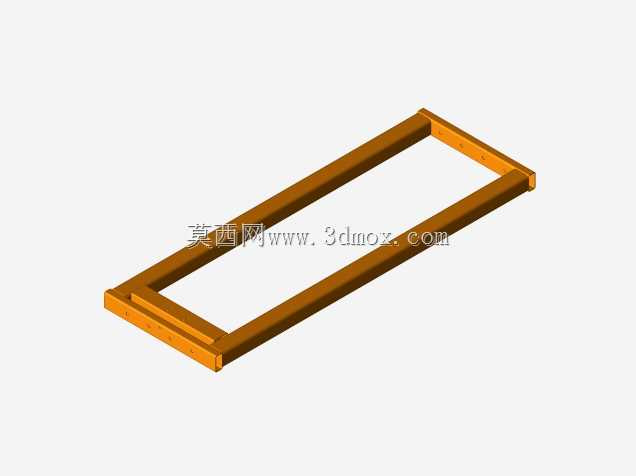

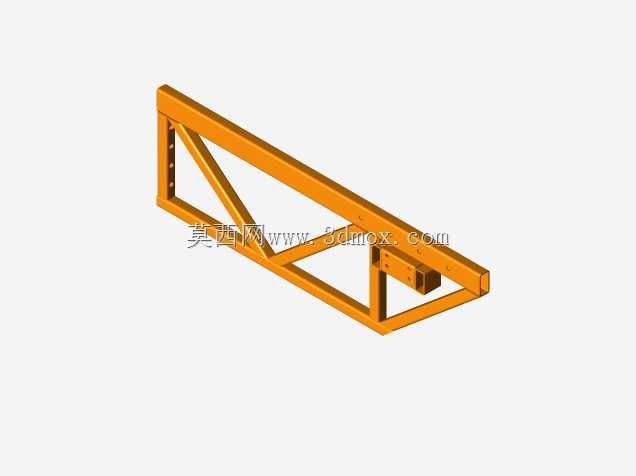

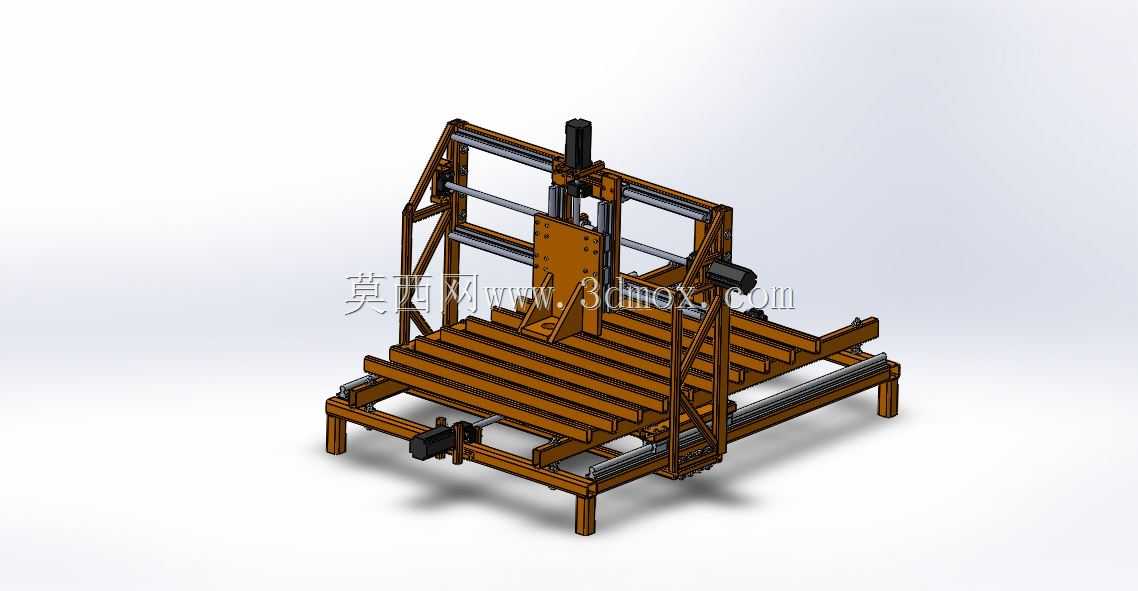

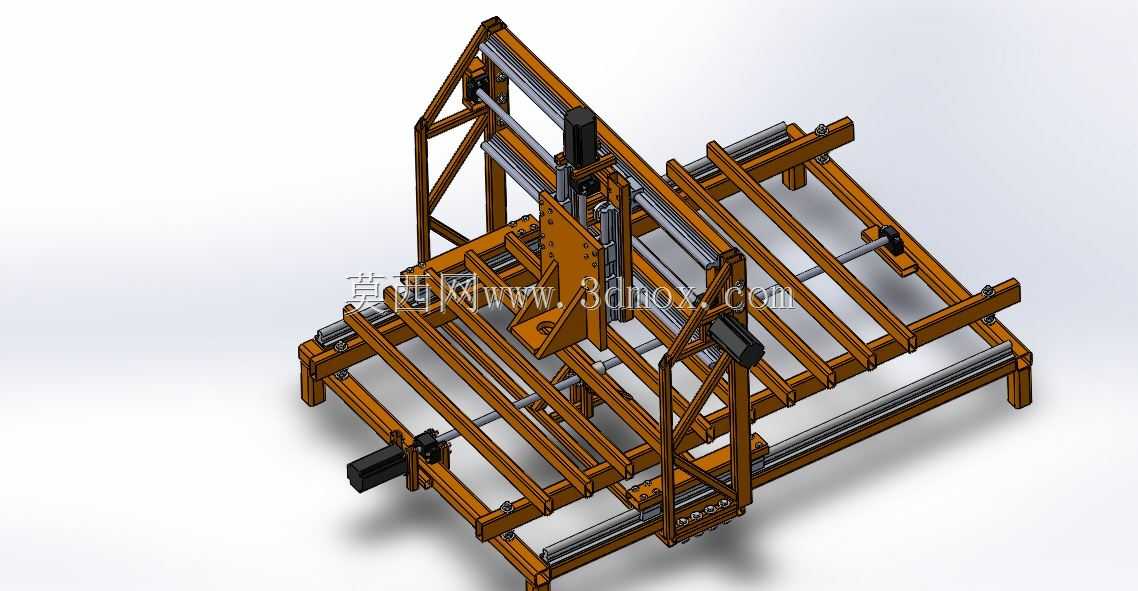

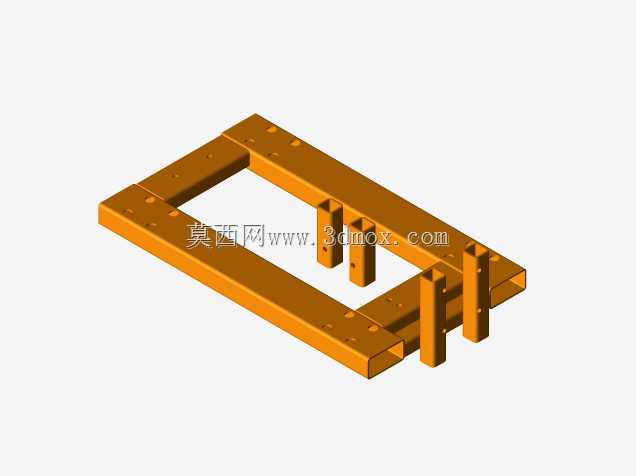

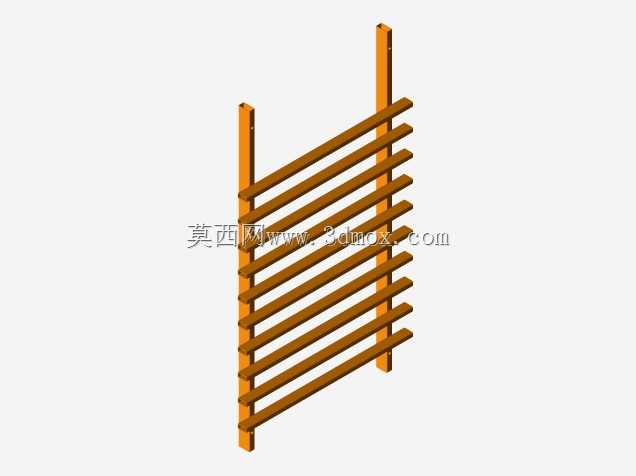

这款三轴数控加工设备主要面向小型加工工坊、个人DIY加工场景以及教学实训场景使用，可适配软金属、木材、工程塑料等多种材质的平面铣削、轮廓切割、浮雕雕刻、钻孔攻丝等加工作业，能够满足小批量定制零件加工、创意模型制作、工艺礼品加工等多元生产需求，相比大型工业数控设备，其结构紧凑、搭建成本可控，对安装场地的空间要求更低，适合小型生产场景灵活部署使用。设备整体采用方管型材搭建焊接式框架主体结构，底部为栅格结构的加工承载平台，有效加工幅面覆盖80cm×60cm的作业范围，可适配常规尺寸的待加工工件装夹需求，平台预留标准T型槽安装位，可灵活搭配平口钳、工件压板、真空吸附夹具等不同装夹附件，满足不同形态工件的固定需求。设备采用经典的龙门动梁式三轴传动布局，X轴传动组件沿平台两侧长向布置，承载Y轴龙门架做横向进给运动，Y轴传动组件沿龙门横梁布置，搭载Z轴主轴安装滑台做纵向进给运动，Z轴滑台搭载加工主轴做垂直方向的升降进给，三个运动轴均采用线性导轨作为运动导向部件，搭配丝杠传动副实现精准的进给位移控制，可保证加工过程中运动的平稳性与定位精度，有效降低加工过程中的震颤，提升工件加工表面质量。在结构设计过程中，框架主体采用标准规格铁管焊接成型，除端部支撑类标准件采用通用外购件外，其余连接、传动适配结构均围绕通用标准零部件做适配设计，大幅降低了设备的加工制作门槛与整体制造成本；框架连接处做加强筋补强设计，可抵消主轴高速切削时产生的振动载荷，避免长期运行出现框架形变影响加工精度。设备的安装边界预留充足的维护操作空间，传动部件外侧预留护罩安装位，可后期加装防尘护罩阻挡加工碎屑进入传动导轨与丝杠，延长设备部件使用寿命；主轴安装位采用通用标准安装接口，可根据加工需求更换不同功率的加工主轴，适配不同材质的切削加工参数要求。整体结构设计充分考虑了自制加工的可行性，所有非标准结构件均可通过常规的切割、焊接、钻孔工艺完成制作，无需特殊加工设备即可完成整机组装调试，适合小型加工主体自行搭建使用，兼顾了结构刚性、加工精度与制作成本的平衡，能够覆盖常规小型数控加工作业的全部功能需求。
