带力士乐无框架动力单元的水冷电主轴结构

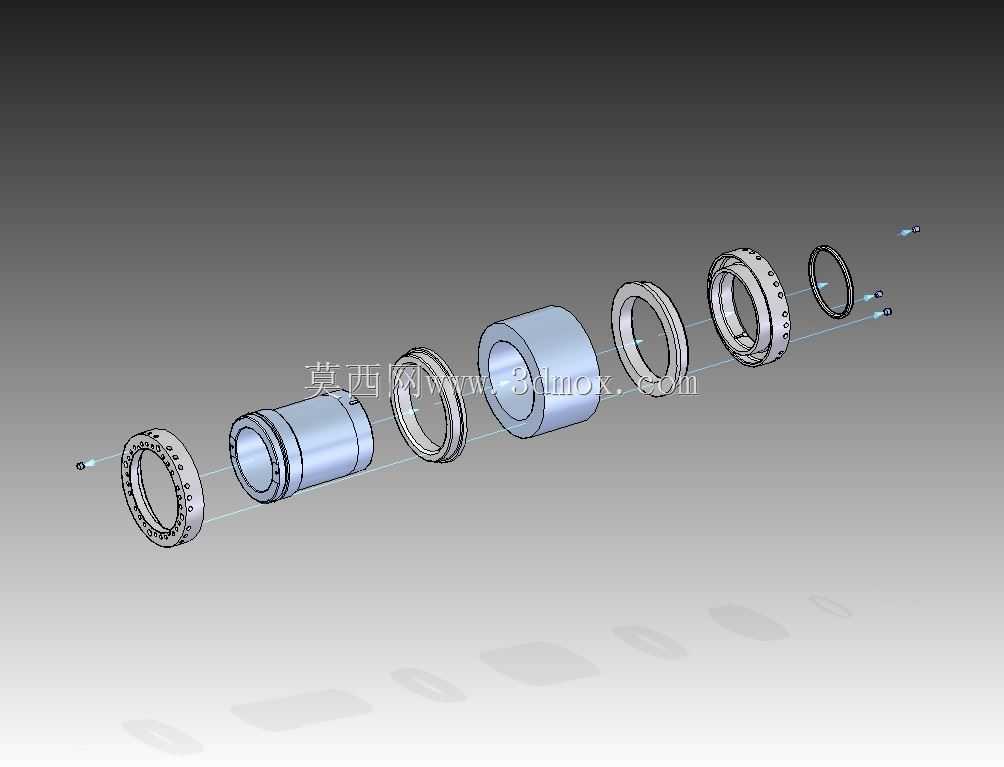

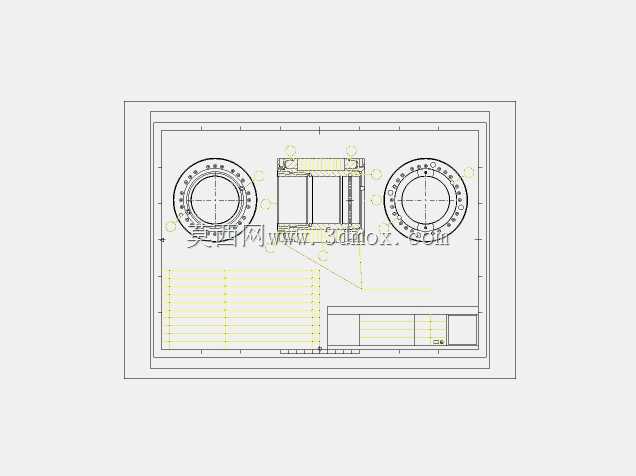

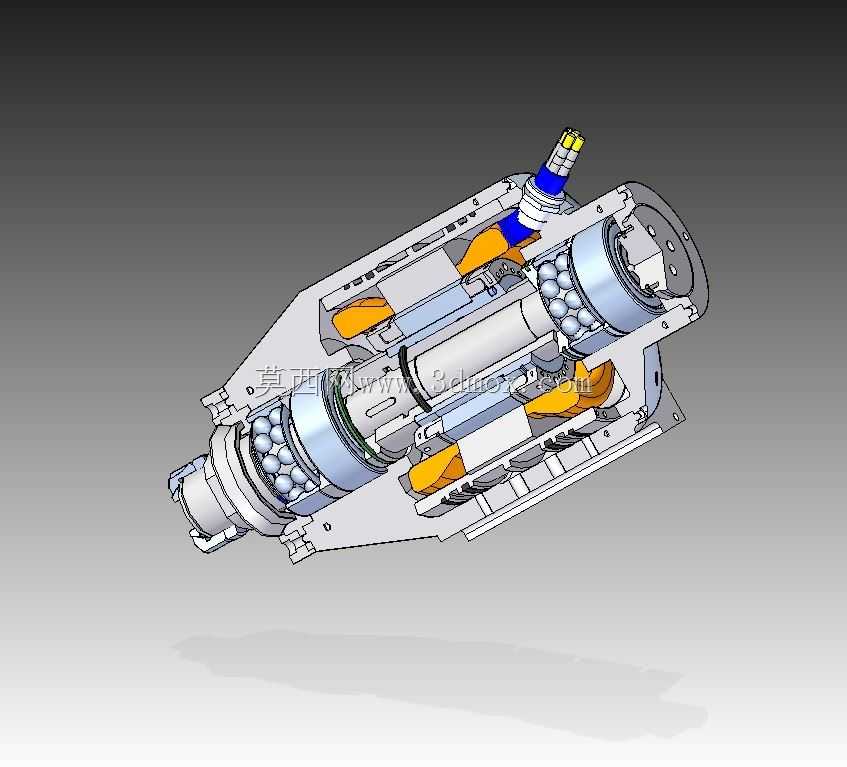

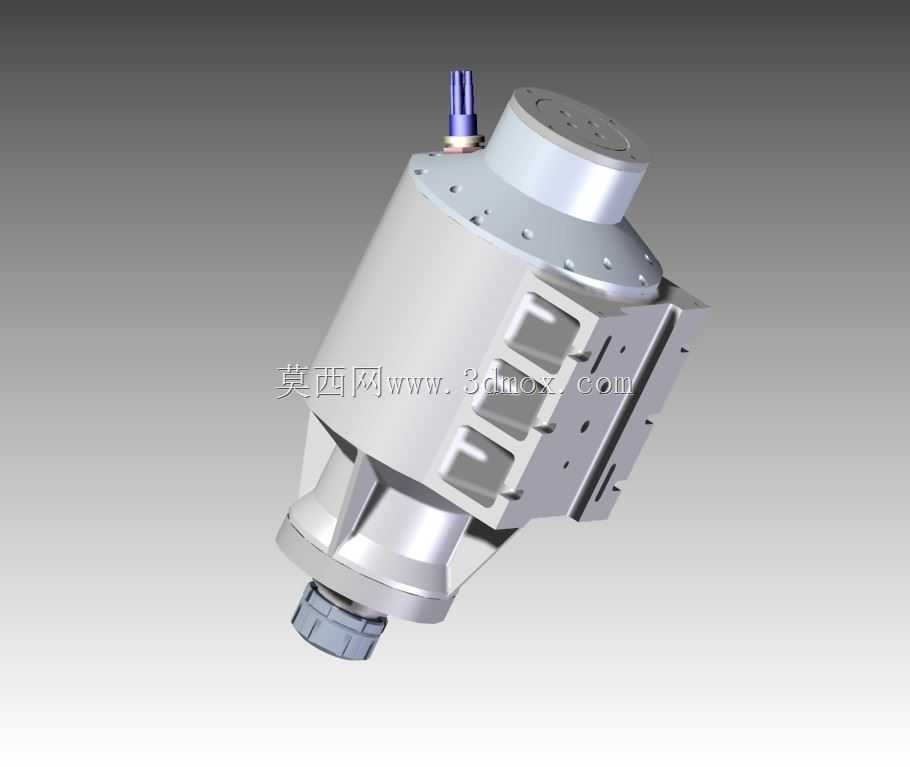

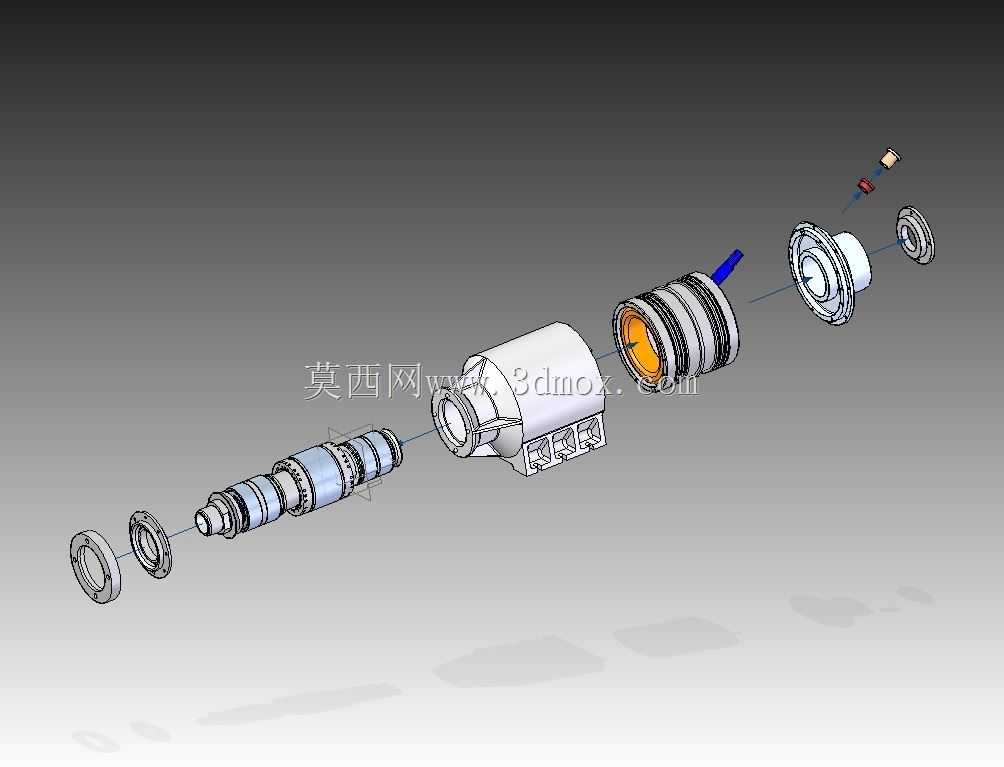

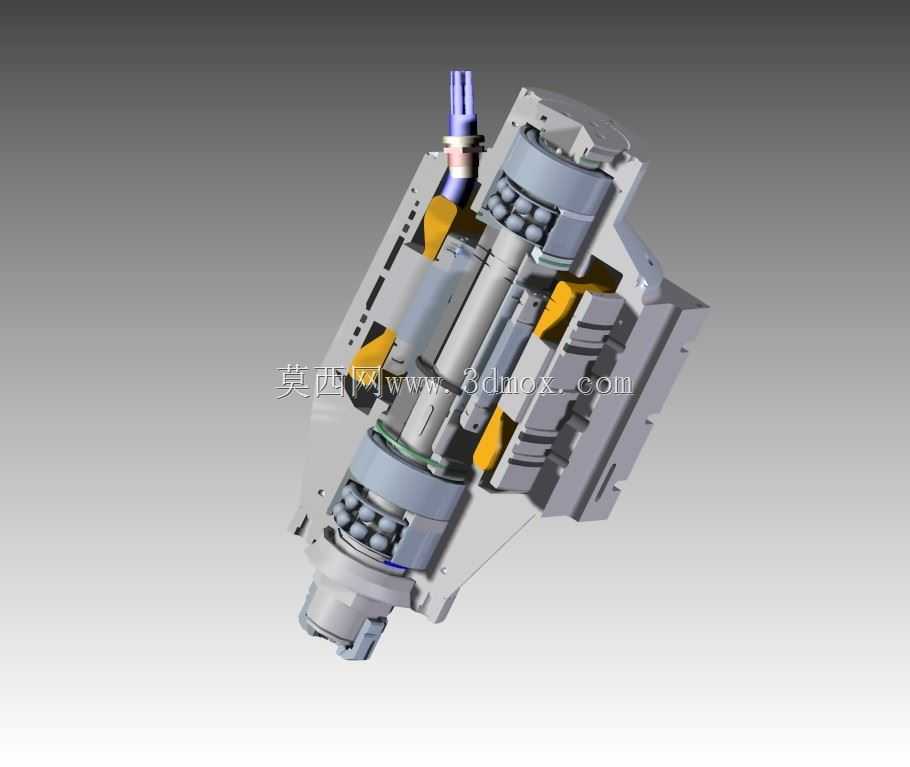

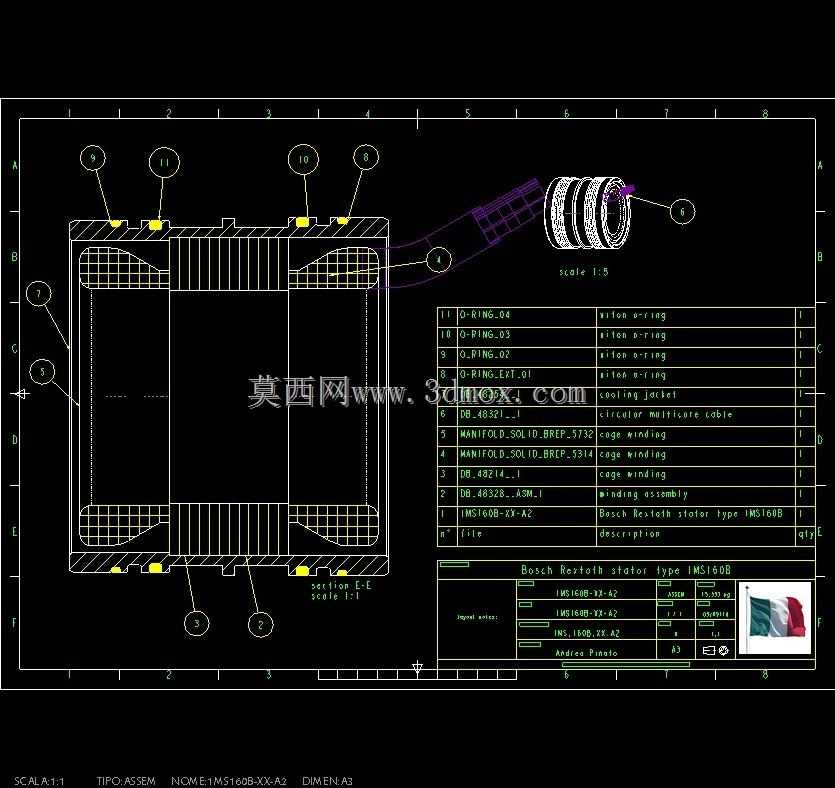

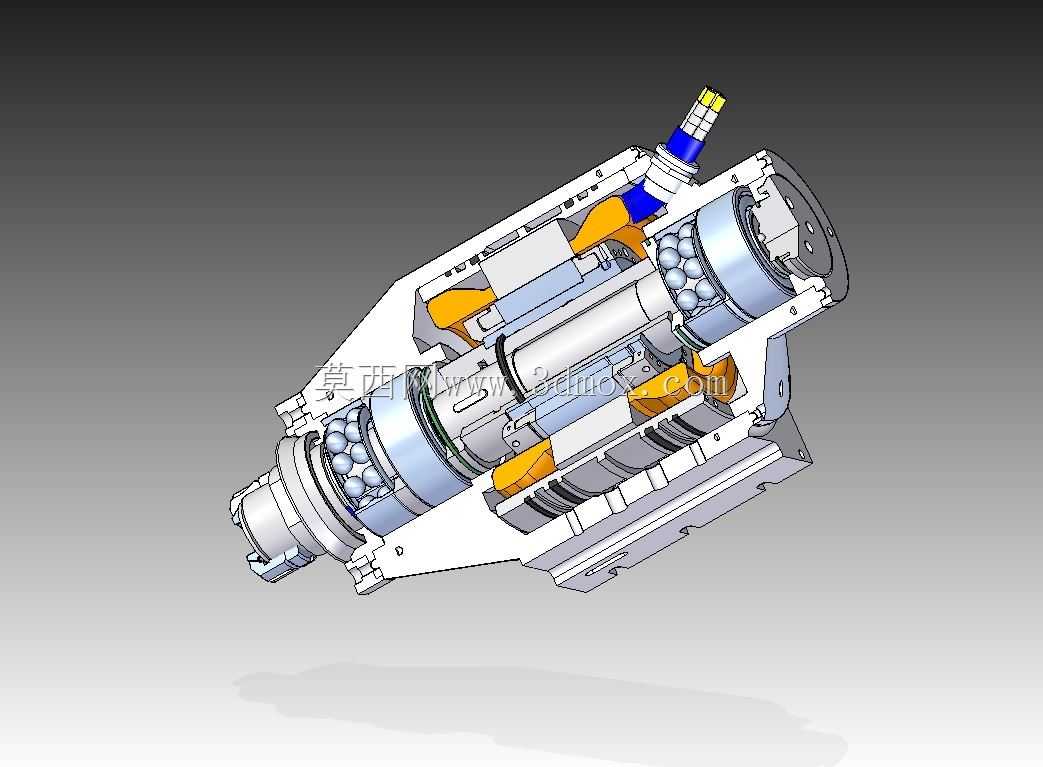

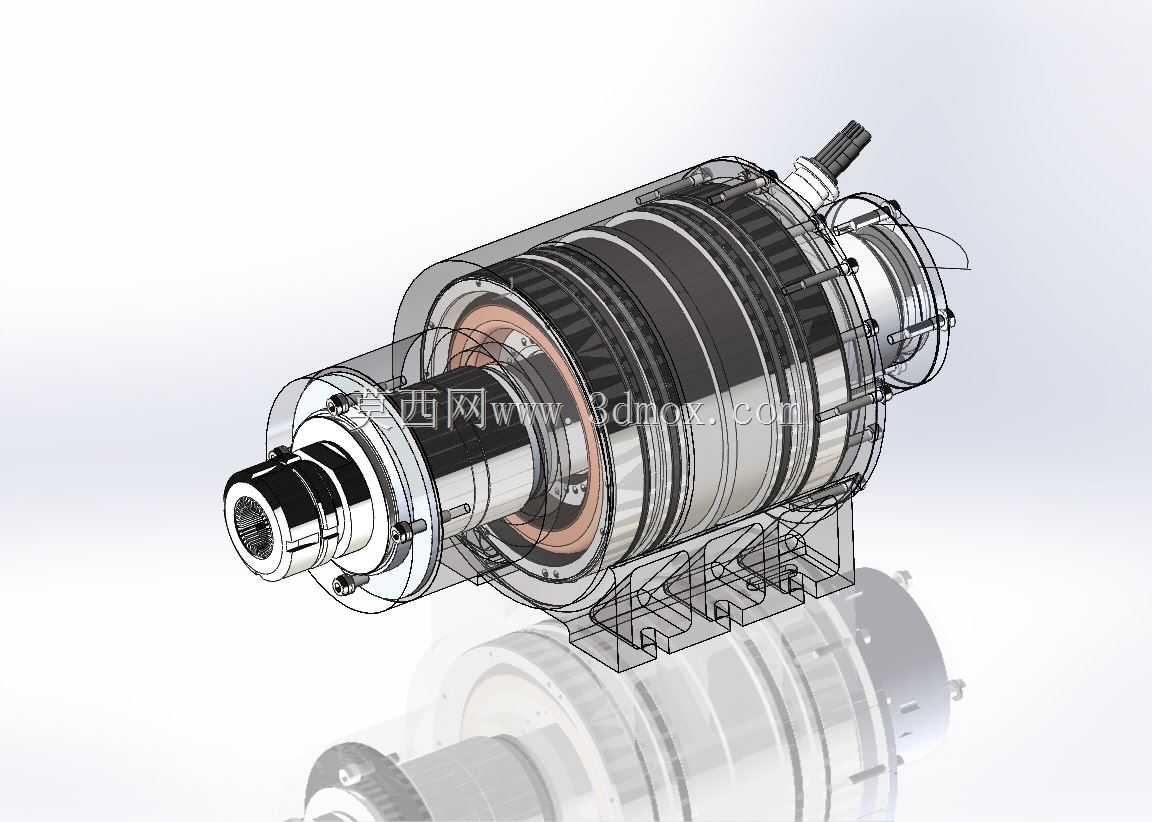

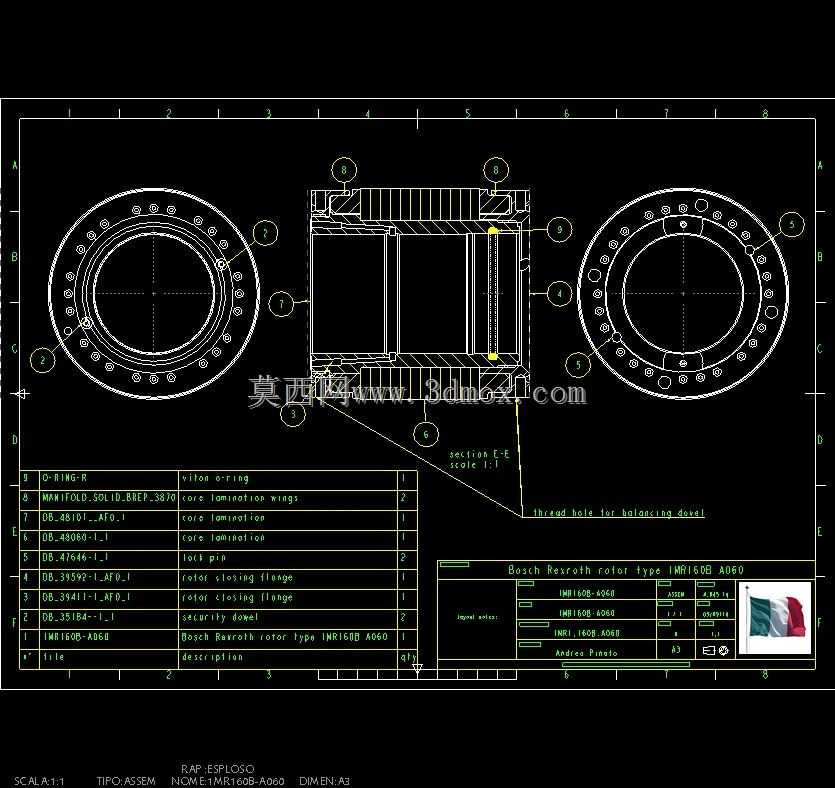

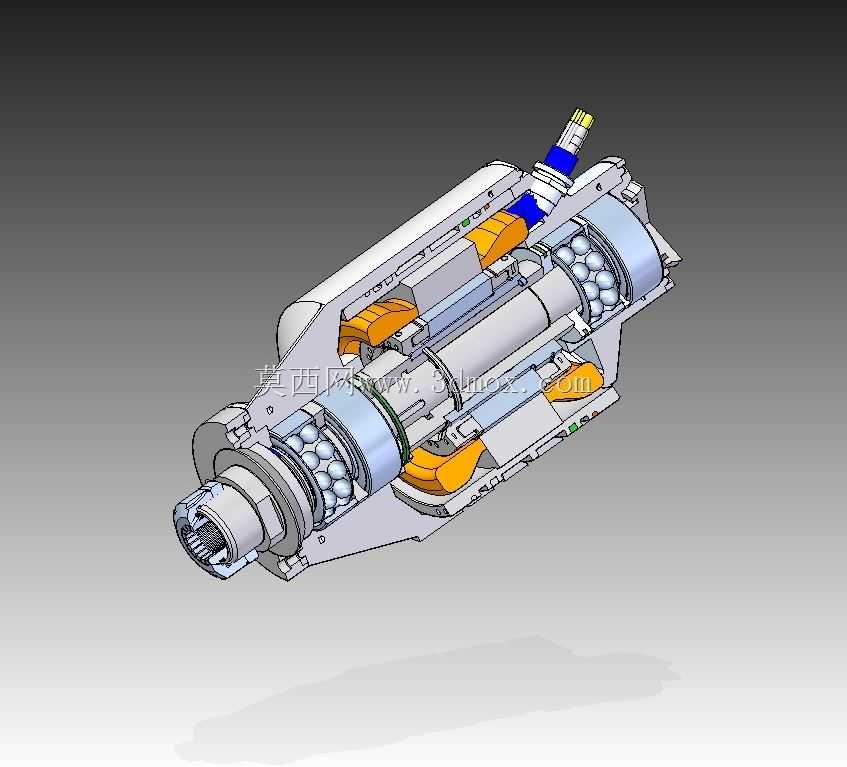

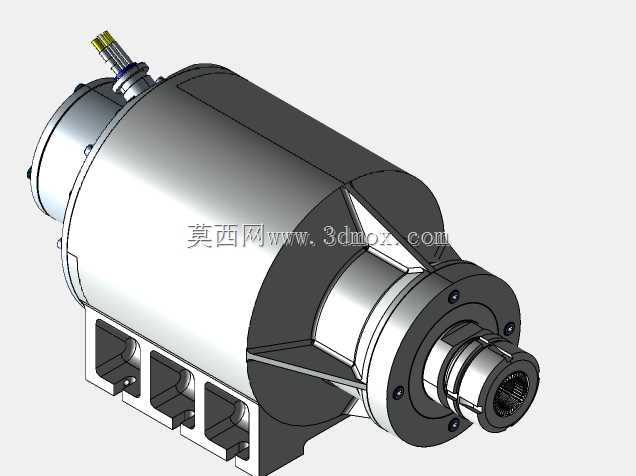

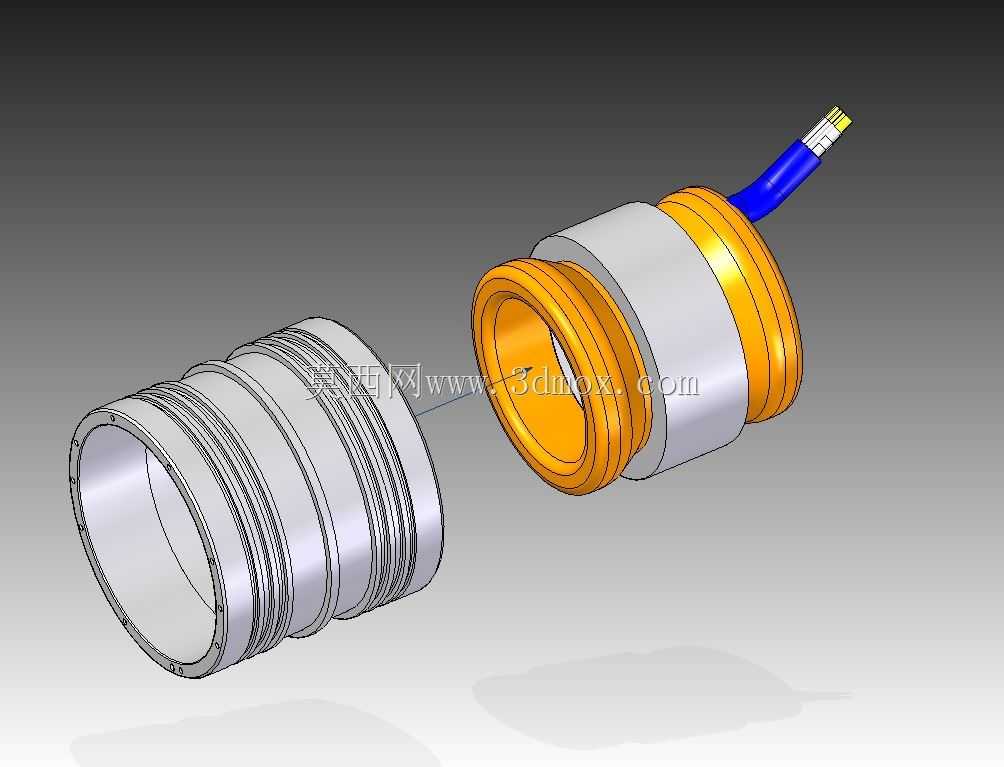

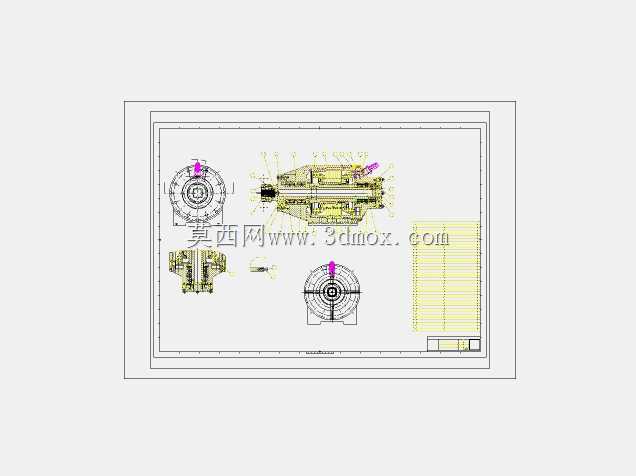

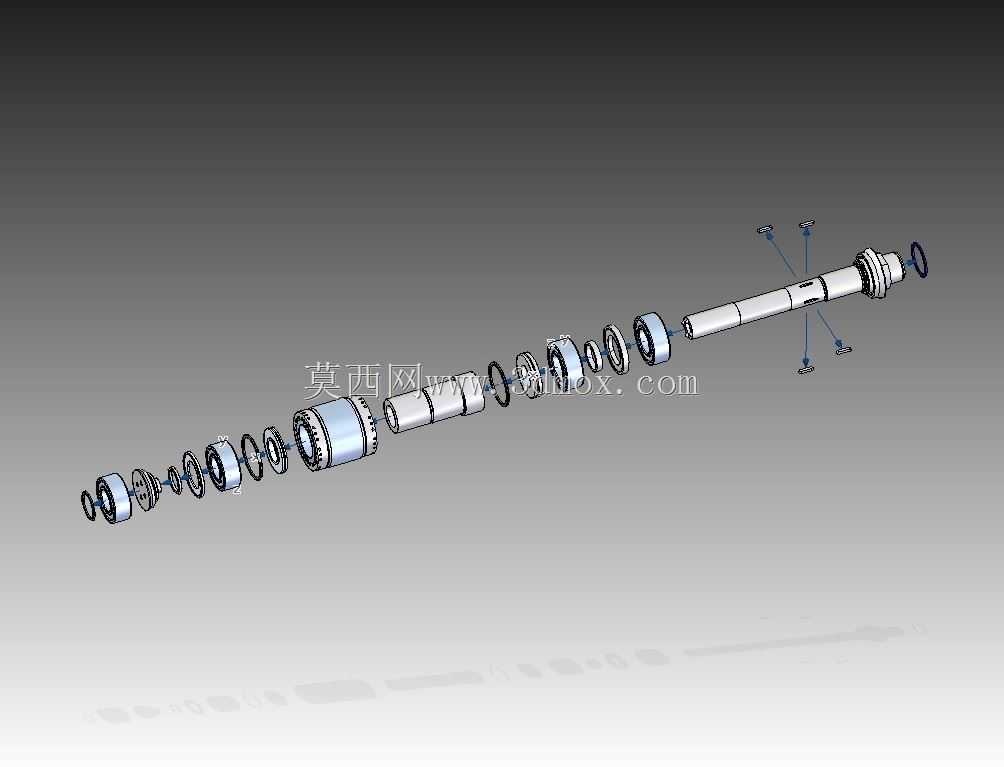

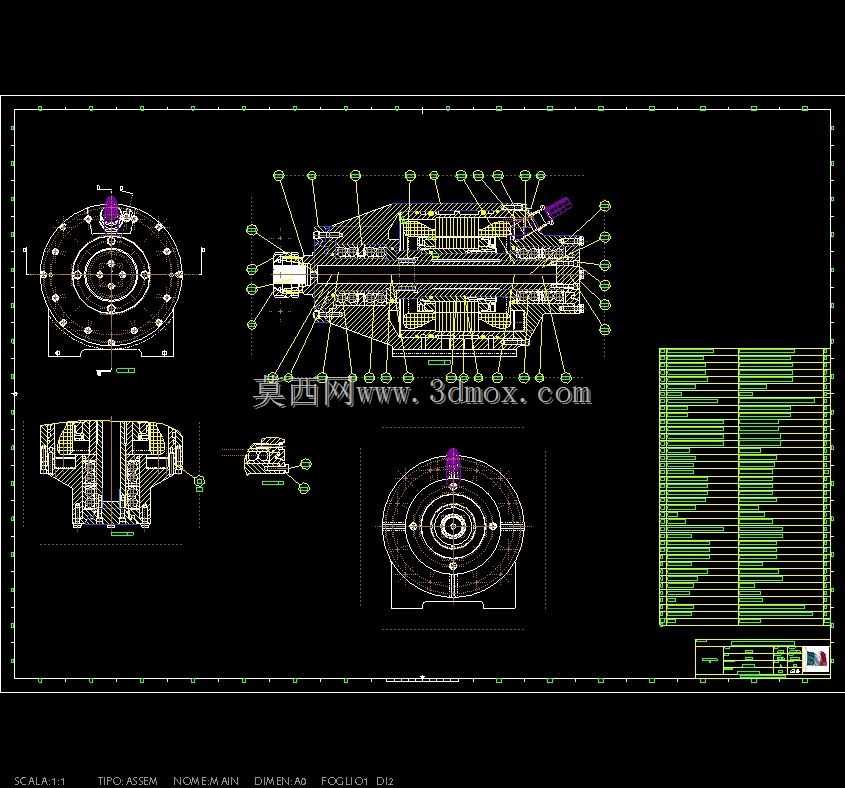

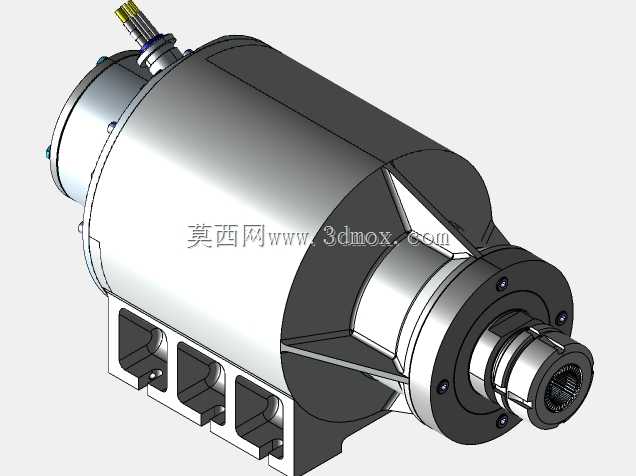

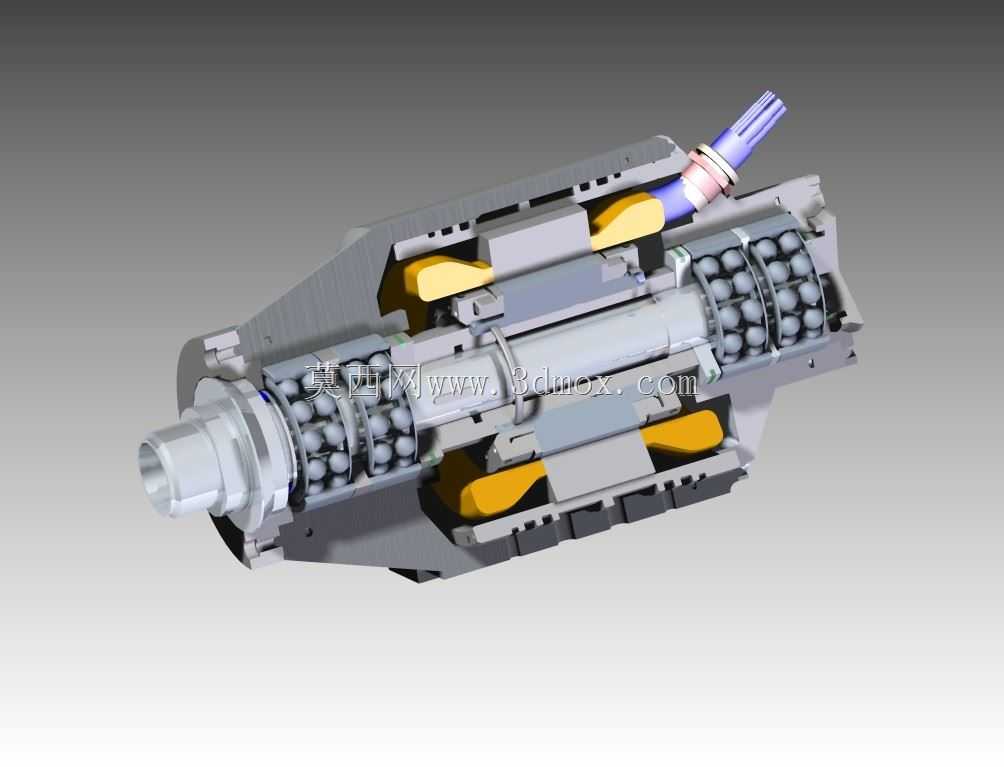

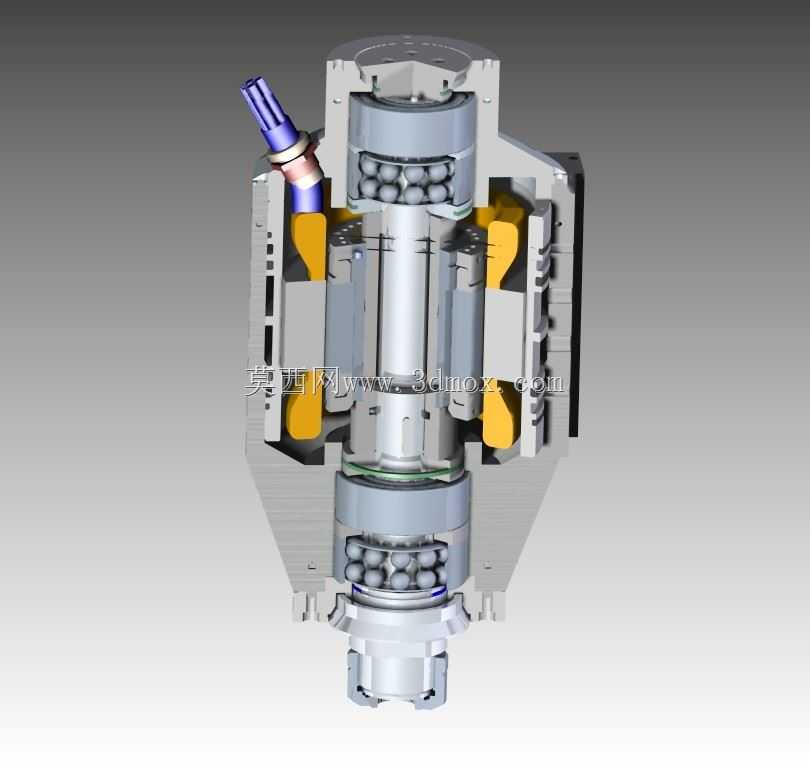

这款水冷电主轴主要面向高精度金属切削加工场景，常见于高速数控铣床、加工中心、精密磨床等机床设备中，承担装夹刀具并输出高速旋转切削动力的核心功能，适配有色金属、复合材料等对加工转速、温升控制要求较高的工件加工工序，能够在长时间连续作业场景下维持稳定的加工精度，避免因主轴热变形导致的工件尺寸超差、表面光洁度不达标等问题。产品集成力士乐无框架动力单元作为核心驱动部分，摒弃了传统电机通过皮带、联轴器传动的结构形式，将动力输出部分与主轴本体做一体化集成设计，大幅缩短了传动链长度，既消除了传动环节带来的间隙、振动与能量损耗，也有效压缩了主轴整体的轴向尺寸，让设备的主轴安装布局更加紧凑。冷却结构采用环形水冷流道设计，流道环绕主轴发热核心区域布置，能够通过循环冷却液持续带走定子、轴承等部件运转产生的热量，将主轴工作温升控制在极小范围内，保障主轴在高转速工况下的回转精度稳定性。设计阶段采用自上而下的骨架建模思路，先搭建整体装配的骨架基准，明确各部件的安装定位关系、运动干涉边界，再逐一细化内部定子、转子、轴承、冷却腔体、换刀机构、接线端口等零部件的结构，确保各部件装配后无运动干涉，同时兼顾后期装配、维护的操作便利性。主轴前端配置适配HSK63规格刀柄的自动换刀结构，可配合机床自动换刀机构完成刀具的快速夹紧与松脱，满足多工序连续加工的自动换刀需求，无需人工手动拆装刀具，大幅提升加工流程的自动化程度与生产效率。外形方面整体为阶梯圆柱形结构，底部设置标准化的安装基座，基座上预留对应规格的安装定位孔与连接面，能够直接适配多数常规加工中心的主轴安装位，安装时只需对齐基准面、锁紧固定螺栓即可完成装配，无需额外做复杂的适配改造；尾部预留动力接线端口与冷却管路接口，接口位置做了避让设计，不会与机床周边的防护结构、管线产生干涉，同时预留了足够的管线弯折空间，方便现场布线与管路连接作业。
