42规格两相混合式步进电机结构设计

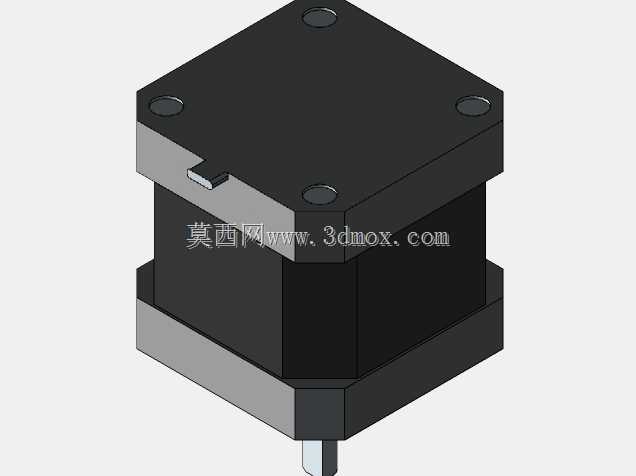

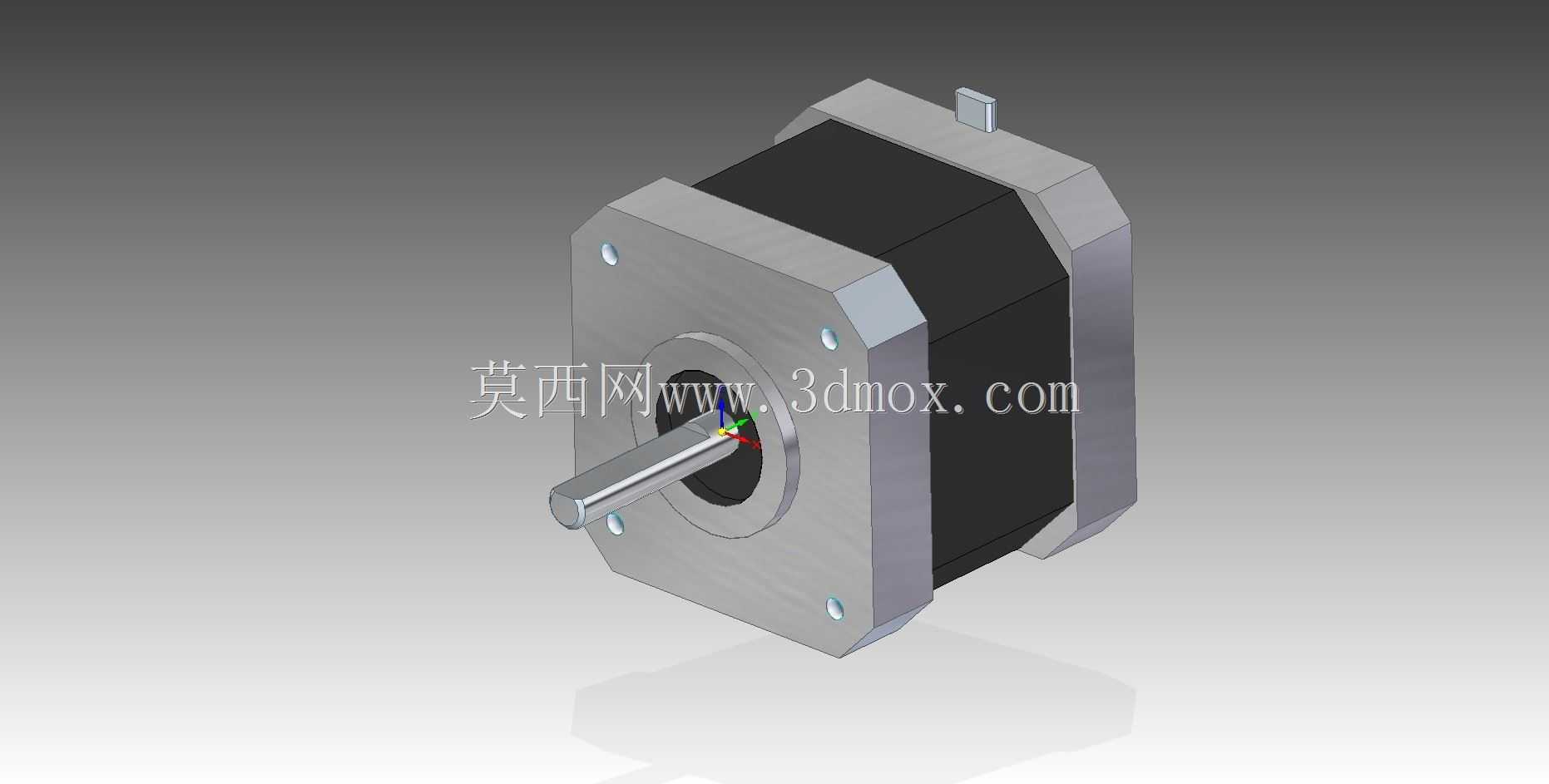

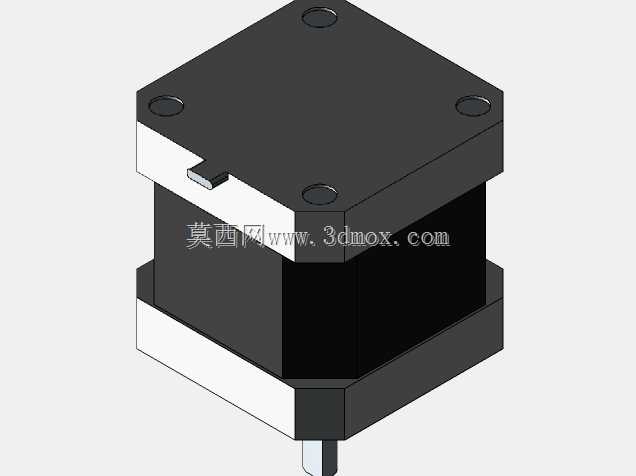

这款42机座规格的步进电机，是数控传动场景里应用极广的执行元件，日常在桌面级数控雕刻机、小型3D打印设备、自动化点胶工位、小型传送带模组、医疗检测样本输送机构里都能见到它的身影，作为开环控制系统里的核心动力输出件，它可以精准接收脉冲信号转化为固定步距角的角位移输出，不需要额外的位置反馈装置就能实现低成本的精准定位，非常适合对成本控制敏感、定位精度要求在丝级的小型自动化设备场景。从结构设计来看，这款电机采用两相混合式结构设计，前端盖采用方形安装法兰设计，四个安装孔位对称分布在法兰边角，适配行业通用的42电机安装尺寸标准，安装孔距、轴伸直径、轴伸长度都符合通用安装规范，用户在做设备结构设计时不需要额外定制安装转接件，直接匹配标准的电机固定座、同步轮、联轴器即可完成装配。电机本体采用方形叠片定子结构搭配黑色塑封绕组保护层，既能够保证定子铁芯的磁路导通效率，又能对内部绕组形成可靠的防护，避免装配过程中磕碰损伤绕组漆包线，同时方形的机身外壳也方便用户在安装时做周向定位，防止电机运行过程中出现跟转偏移的问题。输出轴采用单出轴D型切边设计，搭配紧定螺丝固定的传动件时可以有效避免打滑，保证扭矩传递的可靠性，轴伸端的轴承内嵌在前端盖内部，既能够承受径向的传动负载，也能承受一定的轴向负载，适配同步带传动、直连丝杠传动等多种常见的传动连接方式。在设计这款电机的三维结构时，重点还原了电机的实际安装边界尺寸，包括法兰安装面的平面度要求、输出轴的同轴度公差、机身尾部的出线位置空间，能够帮助结构设计人员在做整机装配校核时，准确判断电机与周边结构件的干涉情况，提前规避装配时出现的空间冲突问题。电机的机身长度适配常规扭矩输出需求，在保证足够输出扭矩的前提下控制了机身的轴向尺寸，不会占用过多的设备内部安装空间，非常适合结构紧凑的小型自动化设备使用。
